Prolongar

Prolongar cambia en el editor de bocetos la longitud de una línea o un arco abiertos por el extremo en el que hace clic: según una variación que escribe, hasta un porcentaje de su longitud, hasta una longitud total, o hasta donde arrastra el extremo. Solo se mueve el último tramo de la línea.

Qué es

Prolongar mueve un extremo de una línea o un arco abiertos en la propia dirección de la línea, o siguiendo la propia circunferencia del arco, de modo que la línea se alarga o se acorta. El extremo que se mueve es el más cercano a donde hace clic, medido a lo largo de la línea. Solo cambia el último tramo de la línea; una cadena de varias líneas conserva sus demás esquinas.

Hay cuatro formas de indicar cuánto: una variación (incremento), un porcentaje de la longitud total, una longitud total, o de forma dinámica, arrastrando el extremo hasta un punto. El resultado se muestra en vista previa, con la longitud antes y después.

Cuándo usarlo

Para recortar o alargar una línea en una medida exacta sin ninguna otra línea que alcanzar.
Para dar a una línea una longitud total exacta.
Para prolongar un arco siguiendo su propia circunferencia.

Los pasos

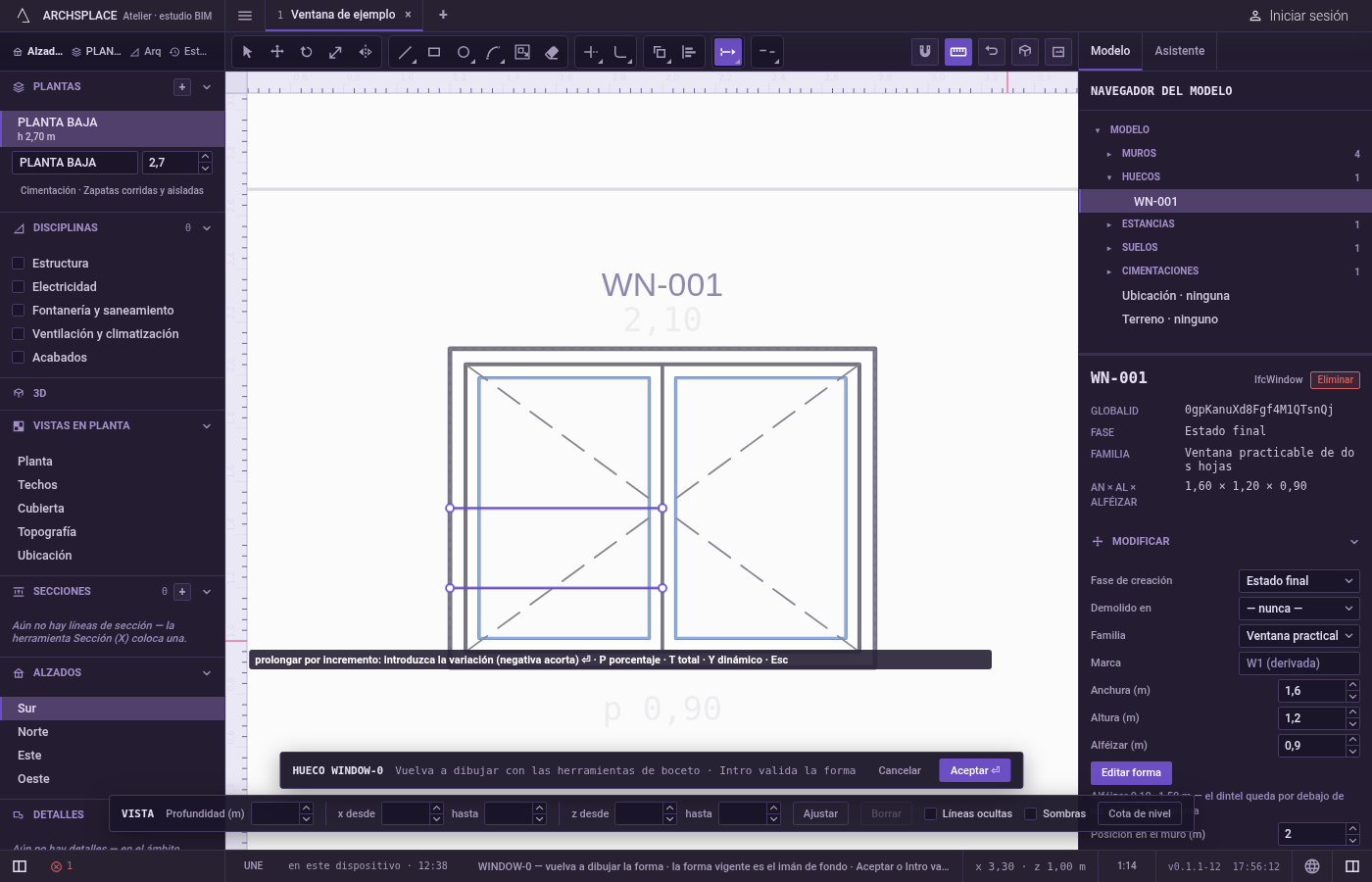

Active Prolongar. En el editor de bocetos (consulte Seleccionar para las formas de entrar), escriba rápidamente L, E, N, o haga clic en Prolongar en la barra de herramientas del editor. La indicación junto al cursor le indica que introduzca un incremento, un porcentaje o un total, con D, P y T, o que arrastre el extremo, con Y. Prolongar empieza con un incremento.

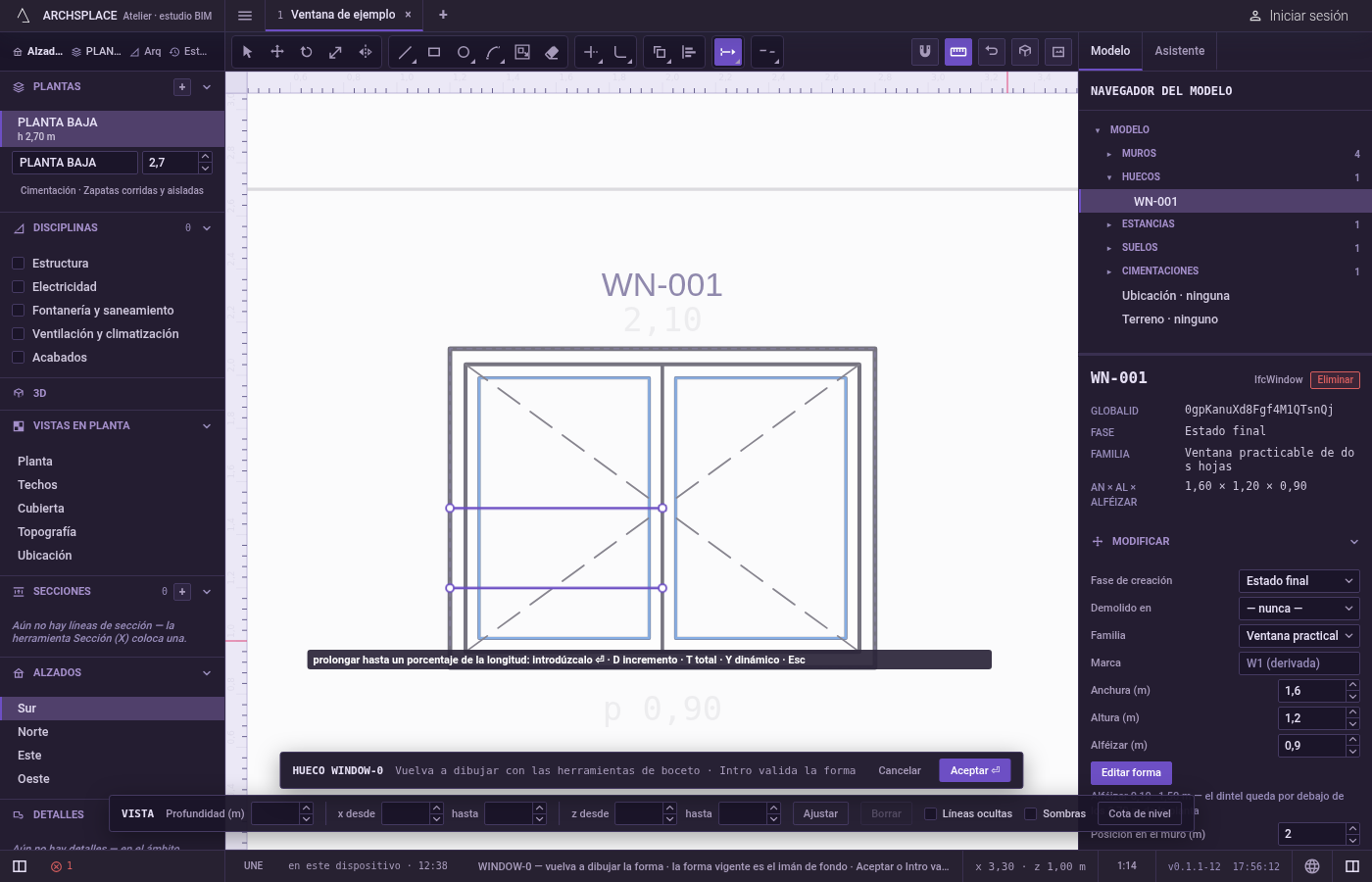

Elija el modo. Pulse D para una variación de longitud, P para un porcentaje de la longitud, T para una longitud total, o Y para arrastrar el extremo. Cada cambio borra el valor escrito antes.
Escriba el valor. Para un incremento, escriba la variación en las unidades del proyecto, negativa para acortar. Para un porcentaje, escríbalo: 50 reduce la línea a la mitad. Para un total, escriba la longitud que quiere. Pulse Intro. La indicación muestra el valor vigente, como incremento 0,200 m en un proyecto métrico.

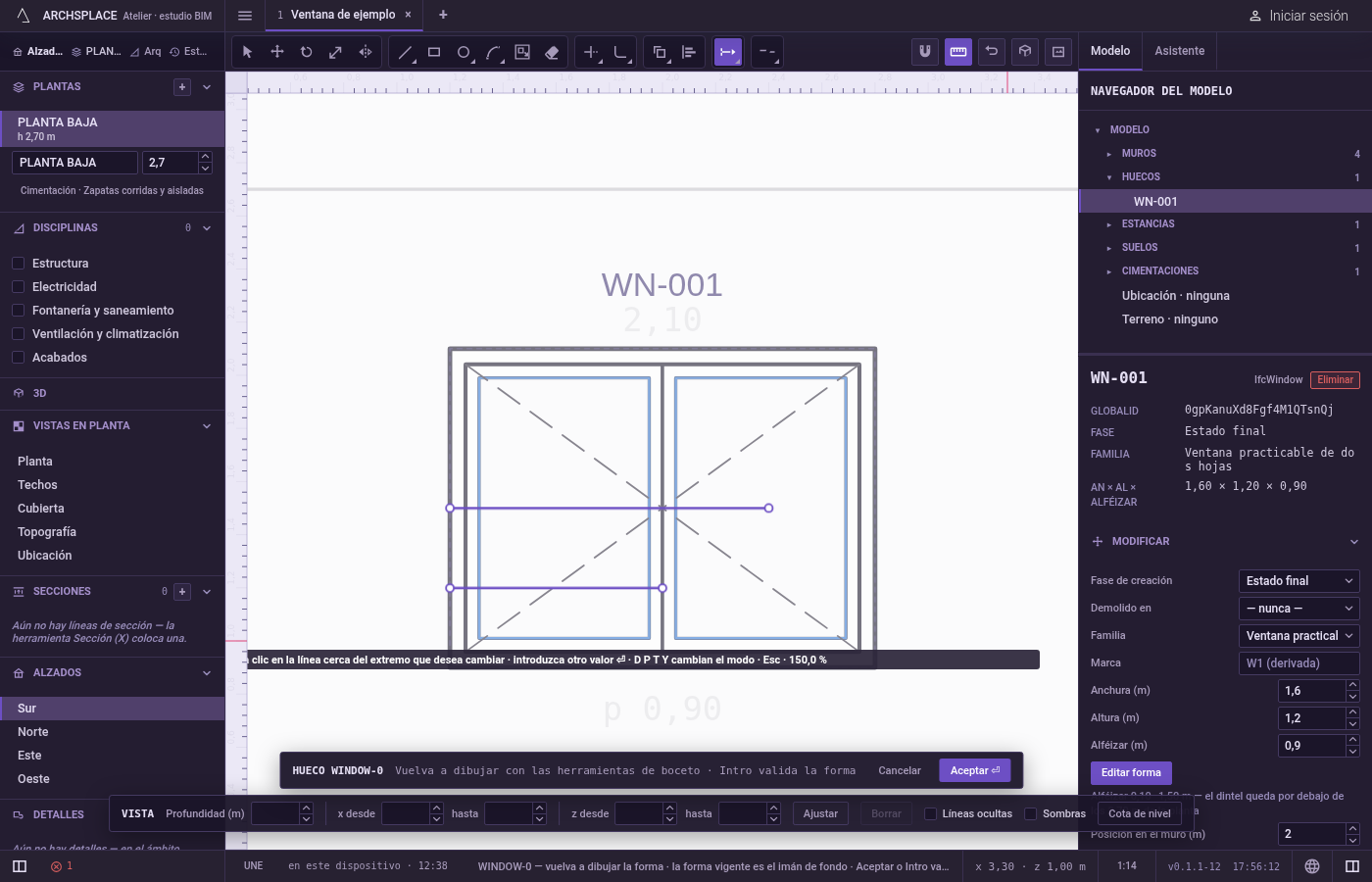

Haga clic en la línea cerca del extremo que quiere cambiar. La vista previa muestra el nuevo extremo y la indicación muestra la longitud antes y después. El clic la cambia, y el valor se mantiene, así que cada clic posterior cambia otro extremo del mismo modo. Aquí Prolongar lee el puntero con exactitud, sin imán.
O arrastre el extremo. En el modo Y, haga clic en la línea cerca del extremo que quiere mover, y luego haga clic donde debe ir el extremo: el extremo sigue al puntero a lo largo de la línea, o alrededor del arco, y el segundo clic lo fija. Este segundo punto se ajusta como cualquier punto del editor.

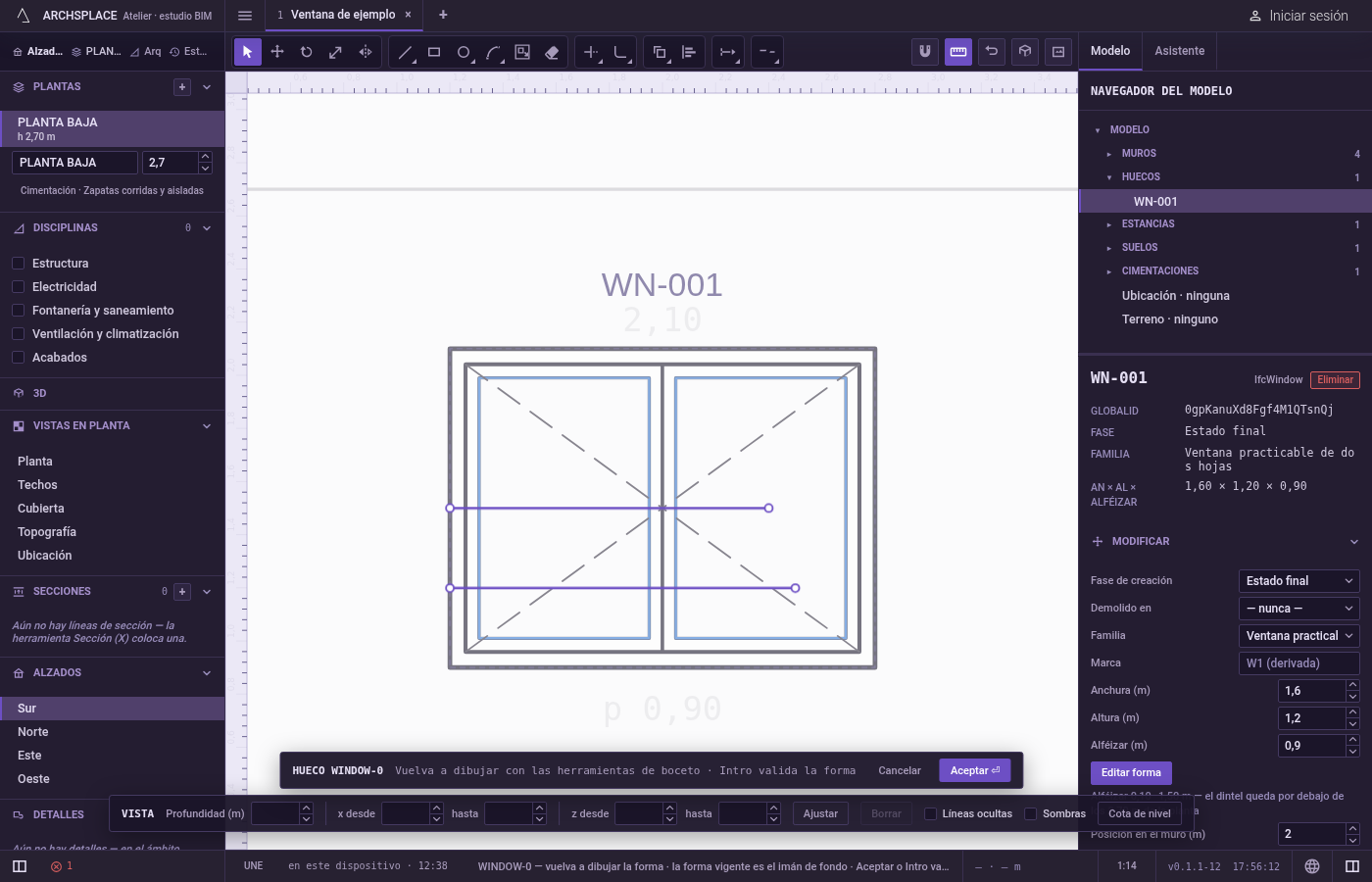

Siga trabajando. Esc descarta una línea tomada para arrastrar y luego vuelve a Seleccionar.

Qué rechaza

Una línea cerrada. Un rectángulo, un círculo o cualquier contorno cerrado no tiene extremos. La indicación lo rechaza como una longitud que no dejaría nada. Descompóngalo antes.
Un clic antes del valor. En los modos de incremento, porcentaje y total, un clic sin ningún valor escrito solo repite la petición de escribirlo.
Una longitud nula. Se rechaza una variación que dejaría la línea en cero o por debajo, y también un arco llevado más allá de una circunferencia completa.
Un clic en el vacío. La indicación dice nada bajo el puntero.
Alcanzar otra línea. Prolongar no se detiene en otras líneas. Para alargar un extremo hasta que encuentre una, use Alargar.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Cada cambio es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

El extremo movido es un punto nuevo sobre la misma línea. En un arco, la curvatura de su punto inicial, el tercer número, se vuelve a calcular para el nuevo barrido, y el radio no cambia.

Relacionado

Preguntas frecuentes

¿Cómo acorto una línea 5 centímetros?

Escriba rápidamente L, E, N, escriba -0.05 y pulse Intro, y luego haga clic en la línea cerca del extremo que debe acortarse. El valor se mantiene, así que cada clic posterior acorta otro extremo en la misma medida.

¿Cómo hago que una línea mida exactamente 1 metro?

Pulse T para pasar a longitud total, escriba 1 y pulse Intro, y luego haga clic en la línea cerca del extremo que debe moverse.

¿Puedo prolongar un lado de un rectángulo?

No. Un rectángulo es una sola línea cerrada sin extremos. Descompóngalo antes para que sus lados sean líneas independientes.
