Arco por centro en el editor de piezas

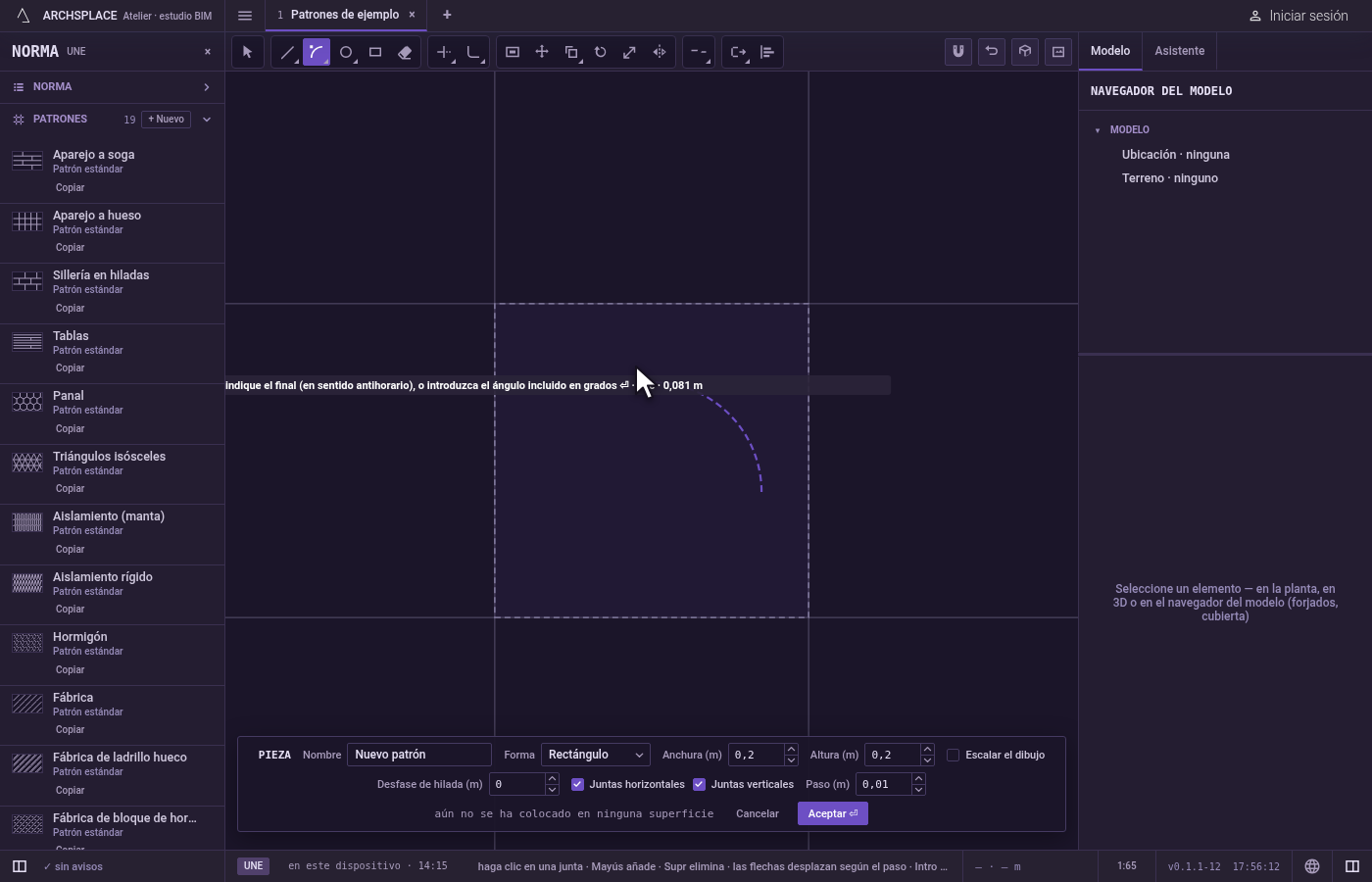

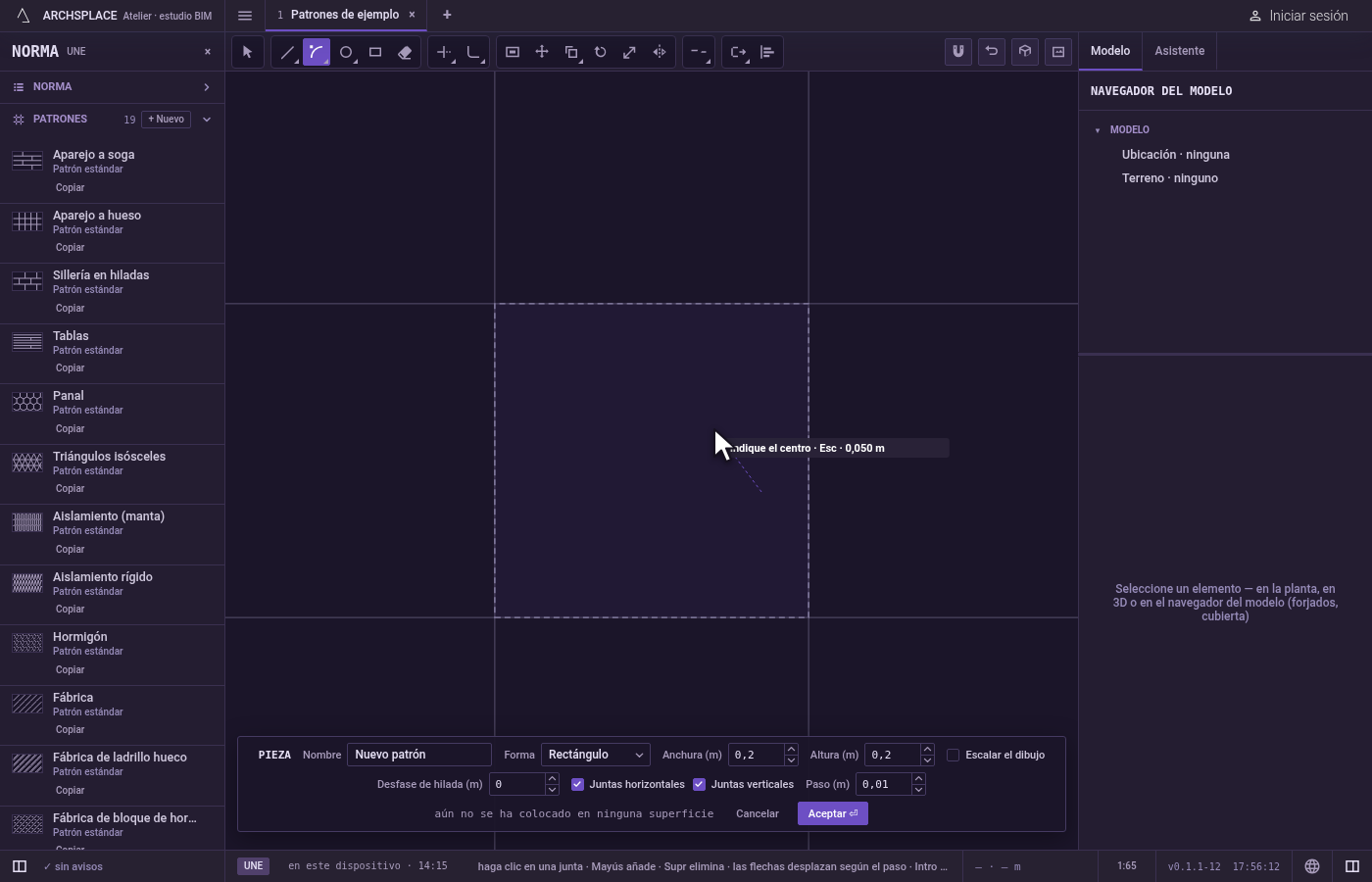

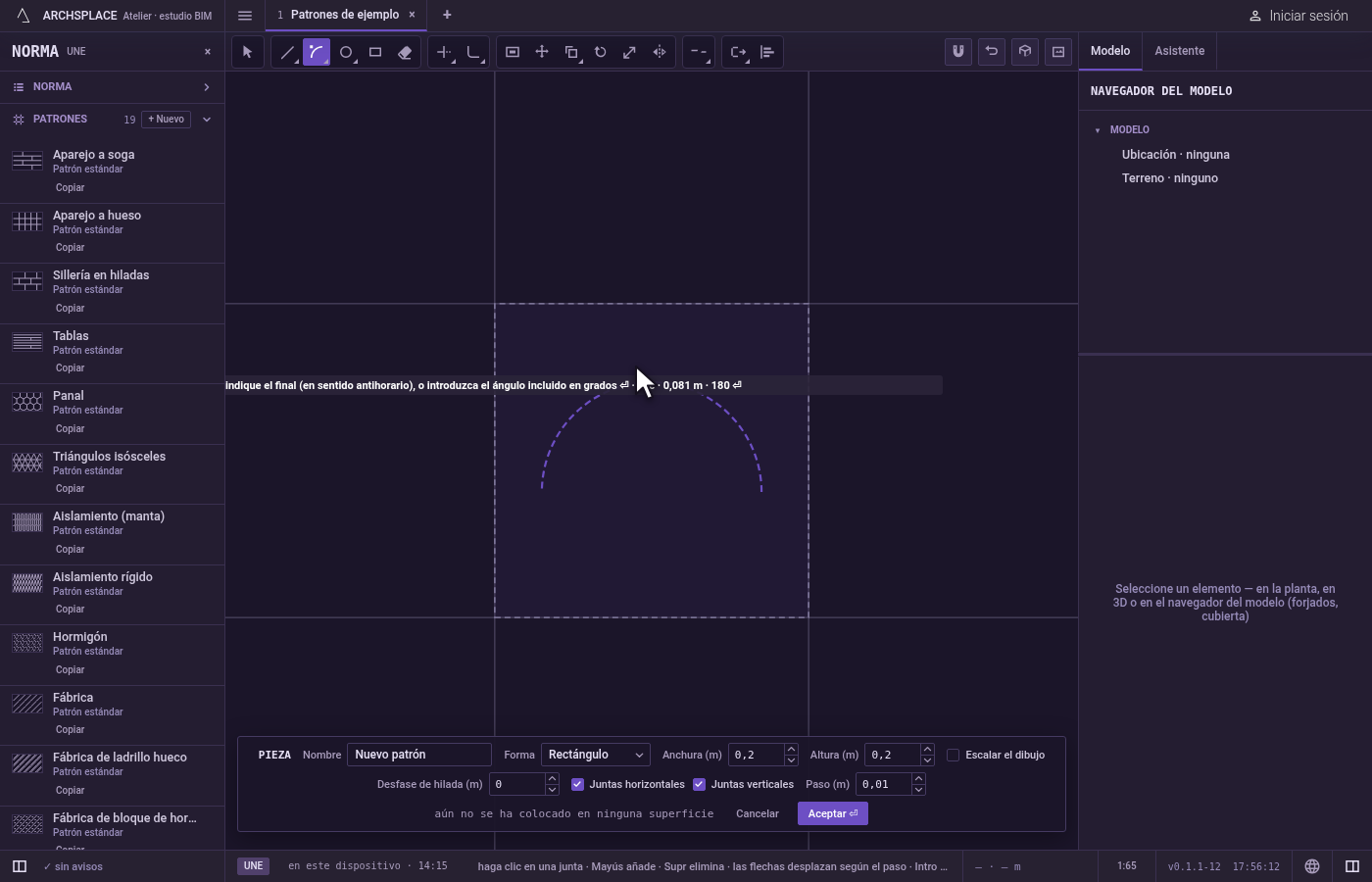

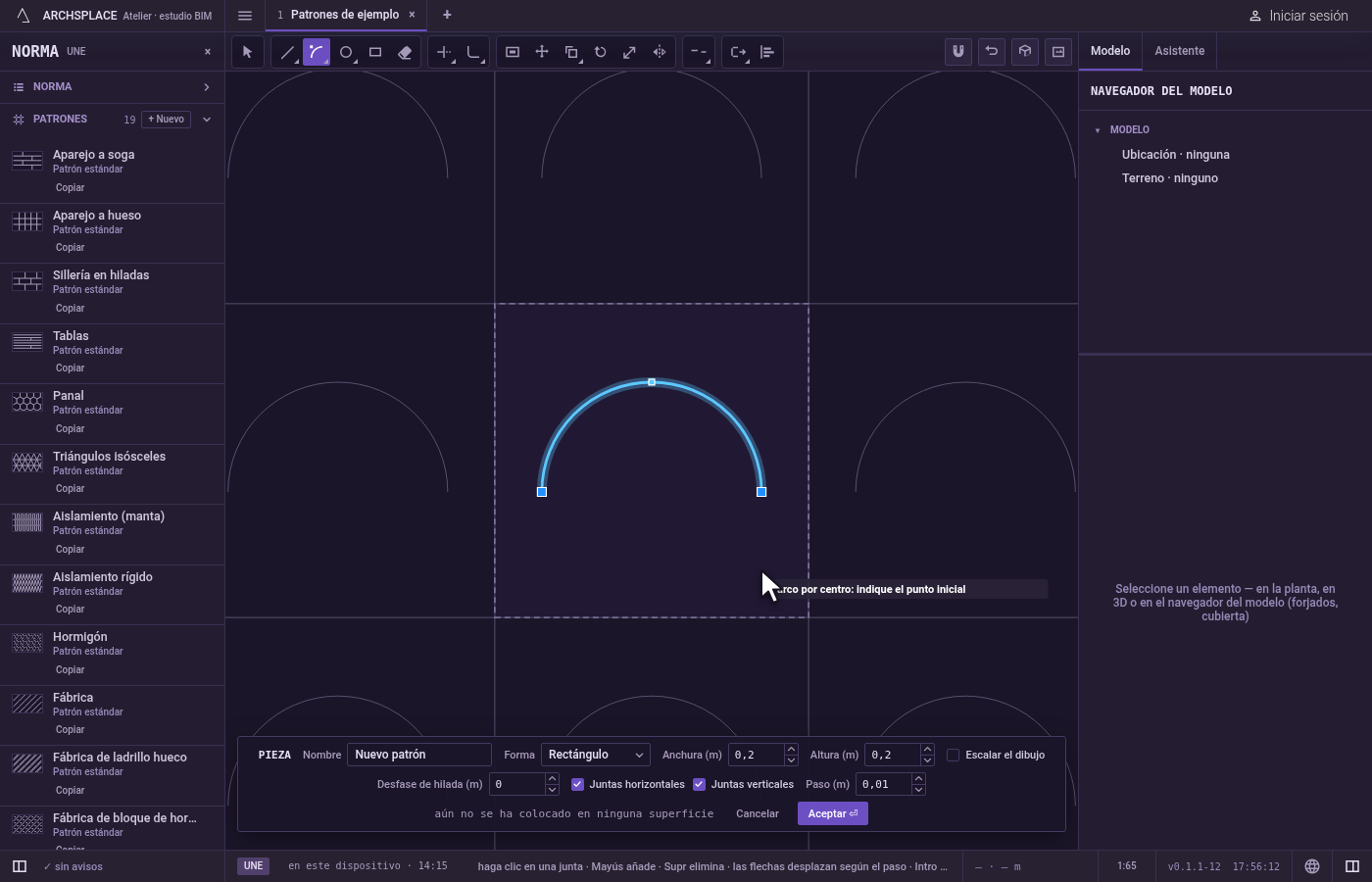

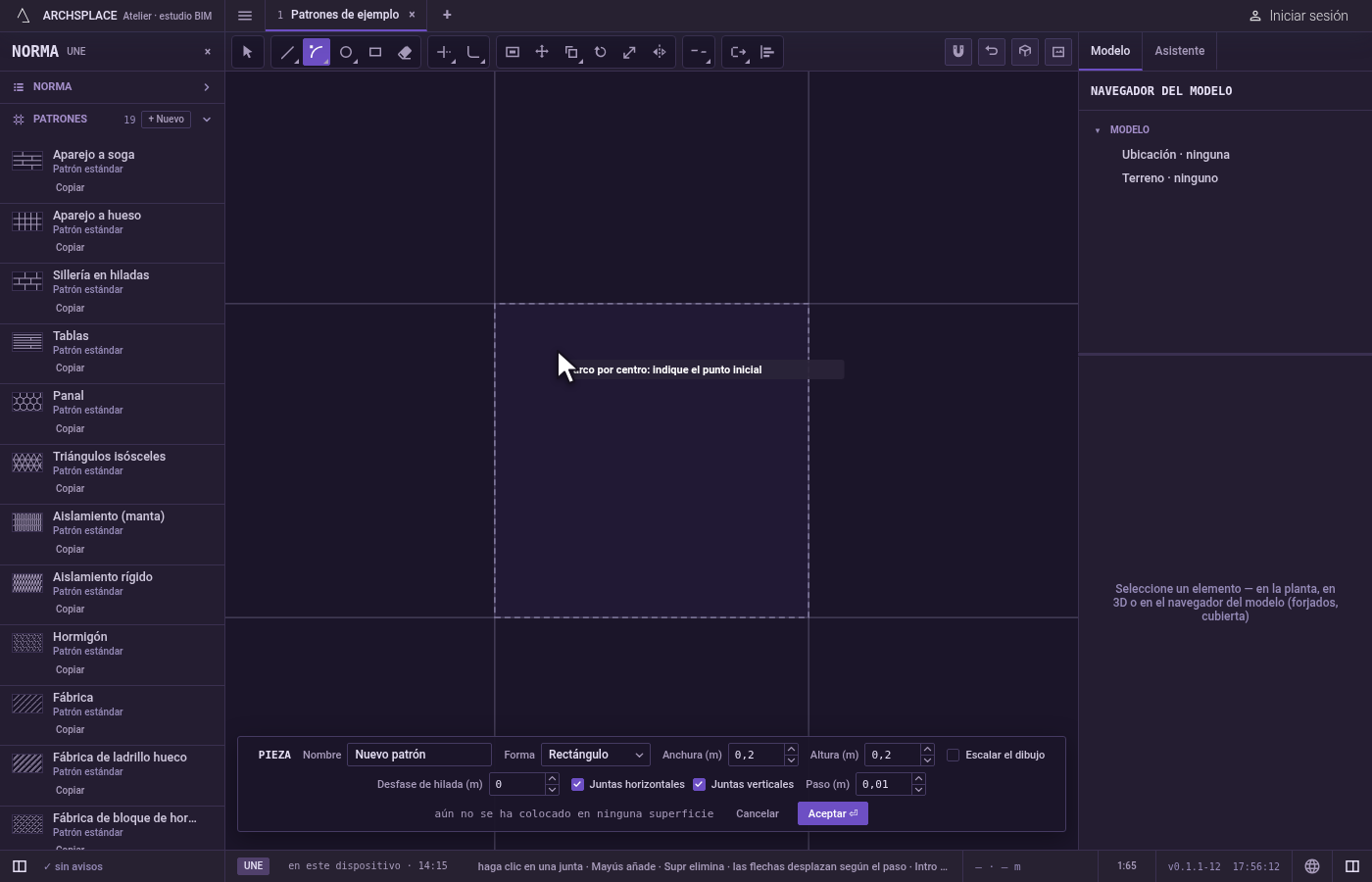

Arco por centro dibuja un arco como lo hace un compás. El primer punto es donde empieza el arco, el segundo es su centro, de modo que la distancia entre ellos es el radio, y el tercero indica dónde termina: el arco gira en sentido antihorario desde el inicio, alrededor del centro, hasta donde la dirección del puntero desde el centro corta la circunferencia. El arco es una sola junta, y sigue siendo un arco real en todas partes.

Es el mismo Arco por centro que en los demás editores del estudio, actuando aquí sobre las juntas de la pieza.

• Para dibujar un arco alrededor de un centro conocido, como una esquina de la pieza para un patrón en abanico.
• Para dibujar un arco de un ángulo exacto, como un cuarto o media circunferencia.
• Cuando conoce los dos extremos y un punto de la curva, Arco es más sencillo.

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Un arco se guarda como sus dos extremos con la curva entre ellos, de modo que sigue siendo un arco real. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.
