Pilar
Pilar coloca un pilar con un clic, centrado donde el imán fija el cursor, con la sección elegida junto a las herramientas. Su sección y su ángulo se pueden cambiar después en su panel.
Qué es
Pilar coloca un pilar rectangular, centrado en el punto en el que hace clic. La lista junto a las herramientas ofrece cinco secciones: 25 por 25, 30 por 30, 40 por 40, 20 por 40 y 40 por 20 centímetros, mostradas en las unidades de su proyecto. El primer número es el ancho según la horizontal de la planta, el segundo el canto según su vertical.
El pilar se apoya en su planta, de forjado a forjado. En la planta más baja descansa sobre una zapata que el proyecto calcula bajo él, salvo que ya lo sostenga otra cosa.
Cuándo usarlo
- Para trazar una estructura sobre una retícula, pilar a pilar.
- Para colocar un apoyo bajo una viga o una cubierta.
- Para volver a dibujar los pilares de un edificio levantado.
Los pasos
Tome la herramienta. Pulse

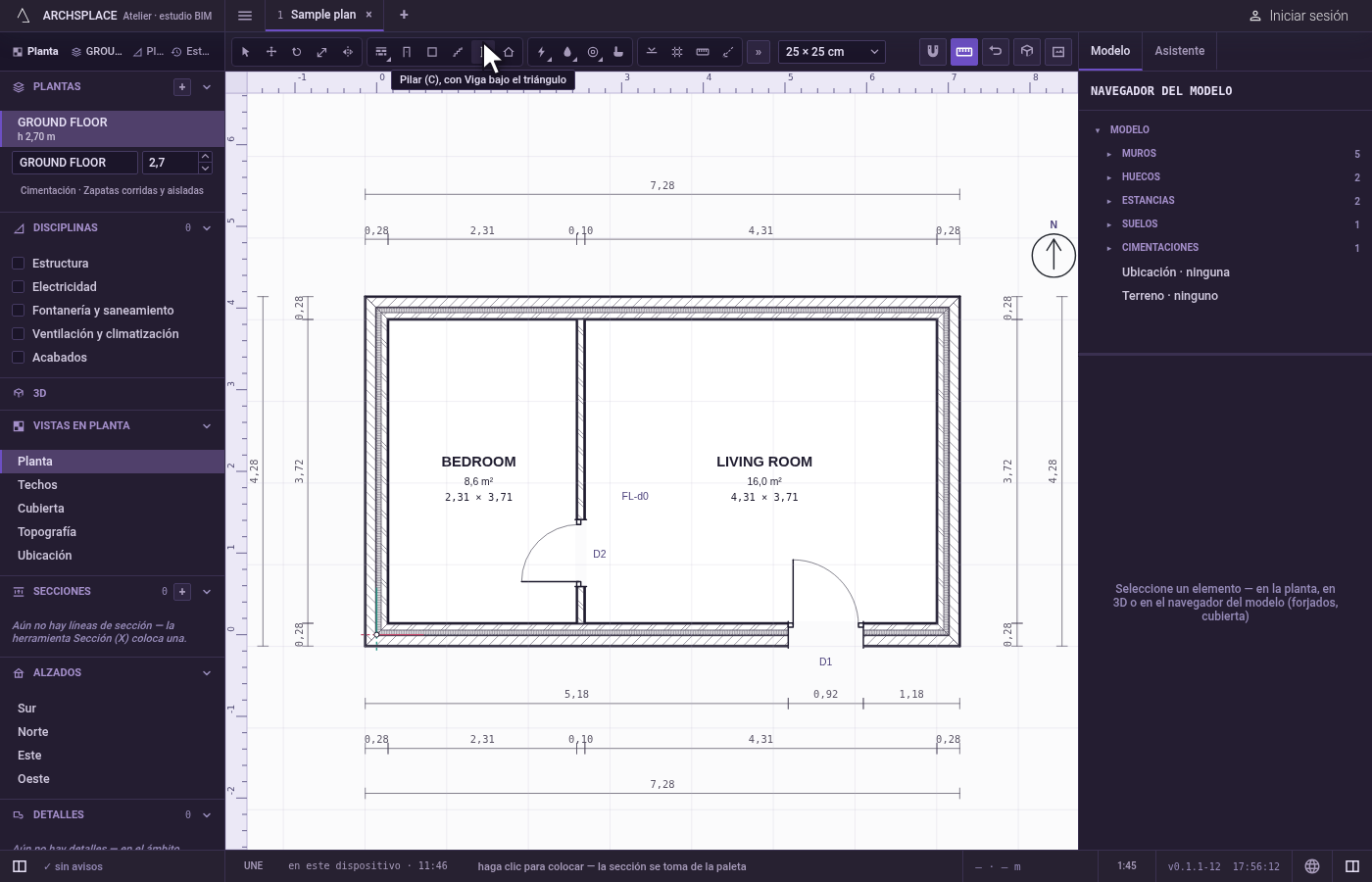

C, o haga clic en el botón Pilar. La barra de estado le indica que haga clic, con la sección de la lista.

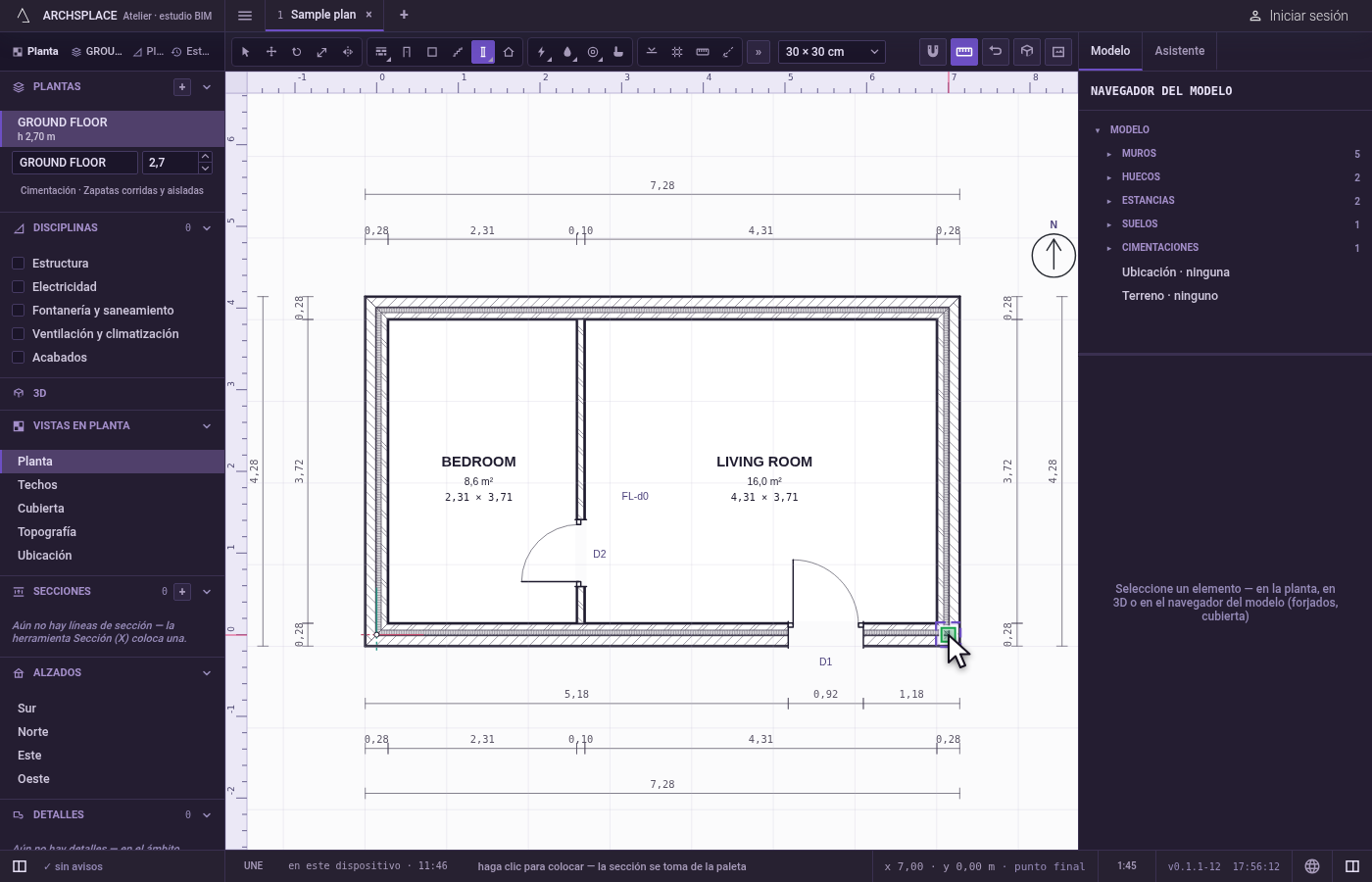

Elija la sección. Elíjala en la lista que hay junto a las herramientas. La silueta bajo el cursor la muestra.

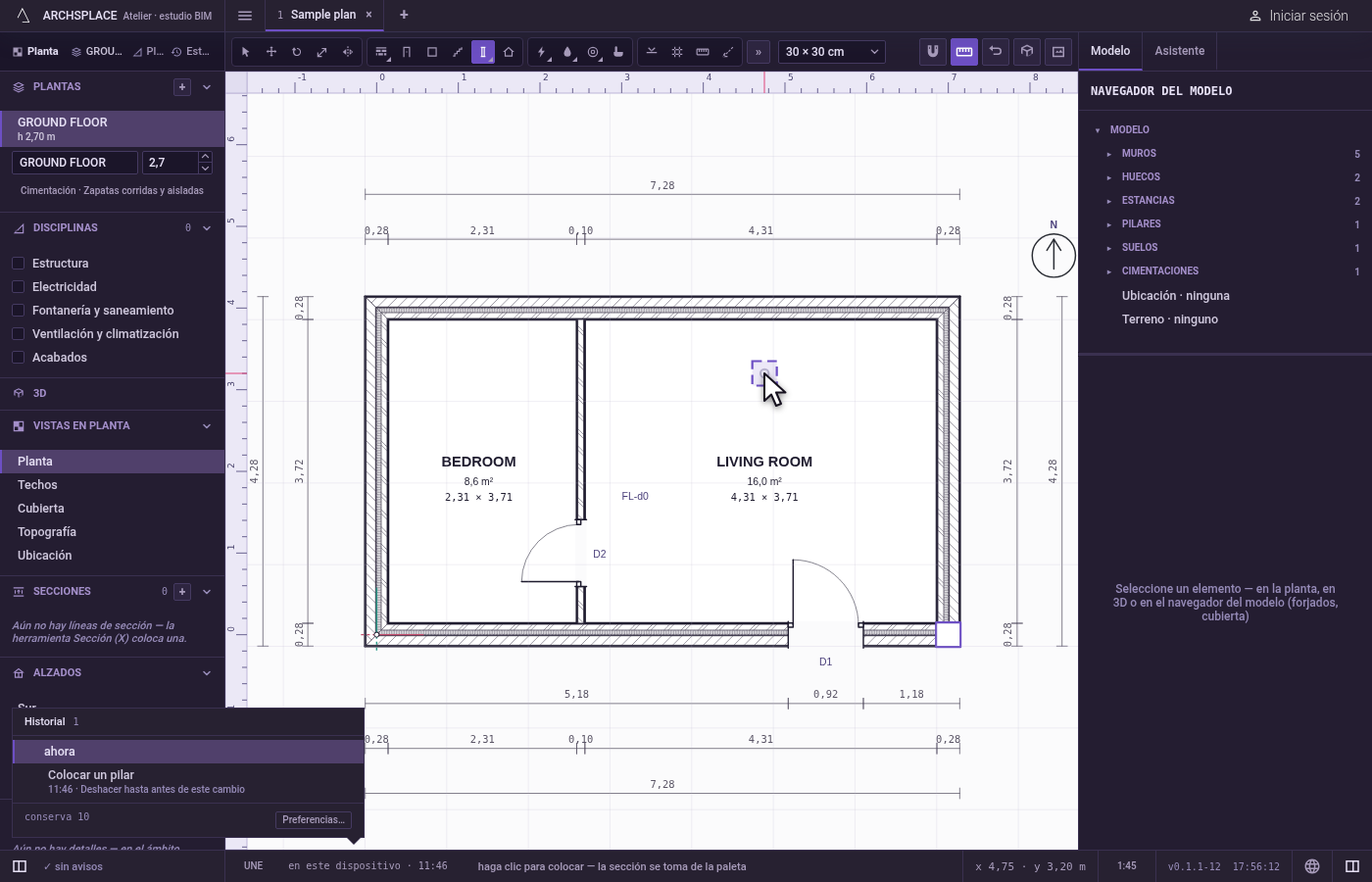

Haga clic donde va. El imán fija el cursor en un cruce de ejes, la esquina de un muro, un punto medio u otro punto a su alcance, y el pilar se centra ahí. Cada clic coloca otro pilar.

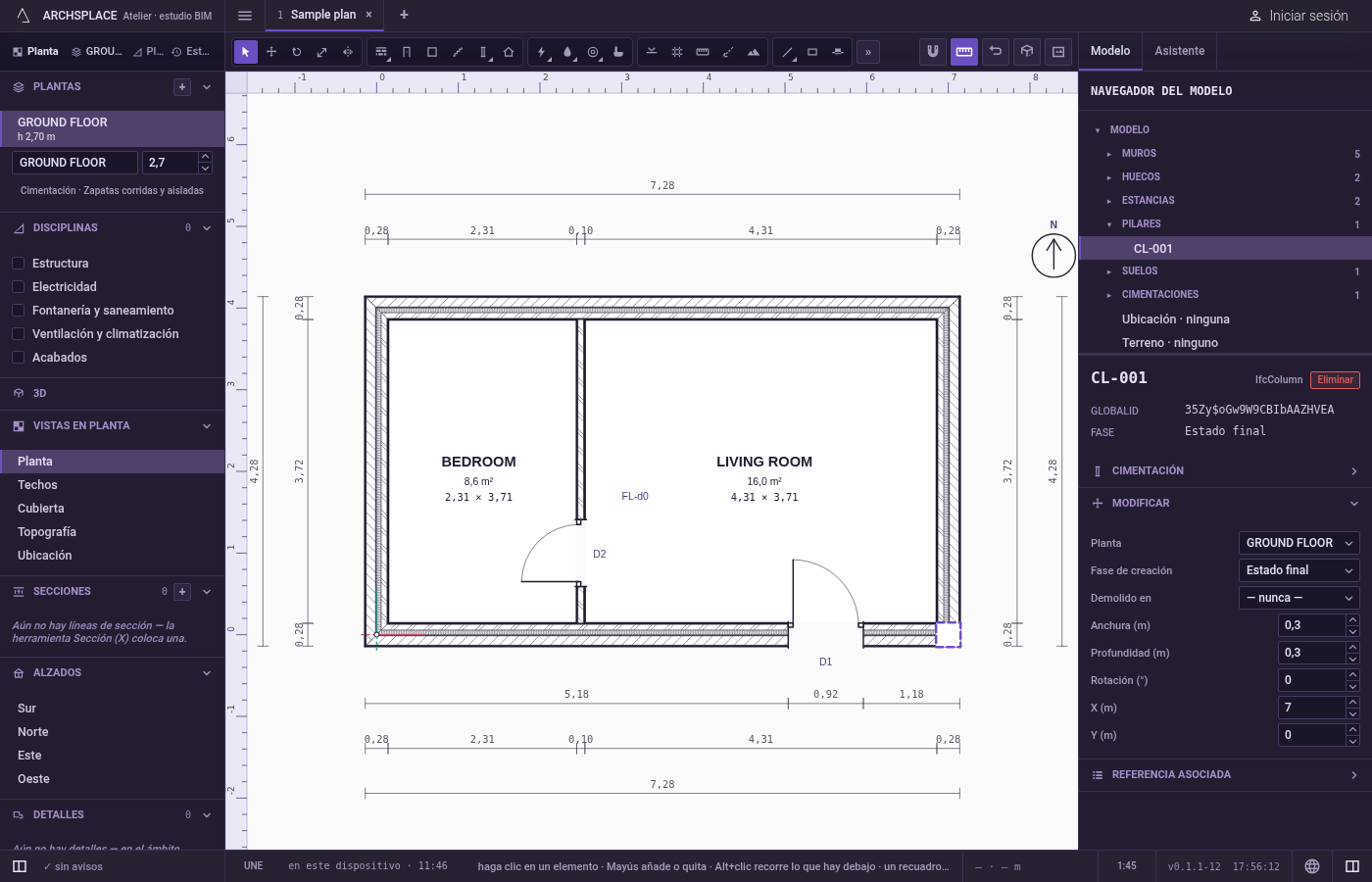

Ajústelo en su panel. Seleccione el pilar con Seleccionar para escribir su ancho, su canto, su giro en grados y la X y la Y de su centro.
Qué rechaza
- Una sección que no es positiva. El proyecto rechaza un ancho o un canto de cero o menos.
- Nada en el momento del clic. Un pilar se coloca dondequiera que haga clic, incluso dentro de un muro: mire la planta antes de hacer clic.
Qué escribe en el contrato
Una entrada nueva al final de la lista de pilares del proyecto, como un paso que se anula con un solo Deshacer: la planta, el centro al milímetro, el ancho y el canto en metros y la fase en la que dibuja la vista. El ángulo solo se escribe una vez que gira el pilar. La zapata que tiene debajo nunca se escribe: se calcula cada vez que se construye el proyecto.
Conceptos
Preguntas frecuentes
¿Cómo coloco un pilar exactamente en un cruce de ejes?
Acerque el cursor al cruce de dos ejes: el imán lo fija en el cruce y muestra una cruz. Haga clic y el pilar queda centrado ahí.
¿Puedo hacer un pilar de un tamaño distinto a los que se ofrecen?
Sí. Colóquelo con cualquier sección y luego escriba su ancho y su canto en su panel.
