Boca de aire

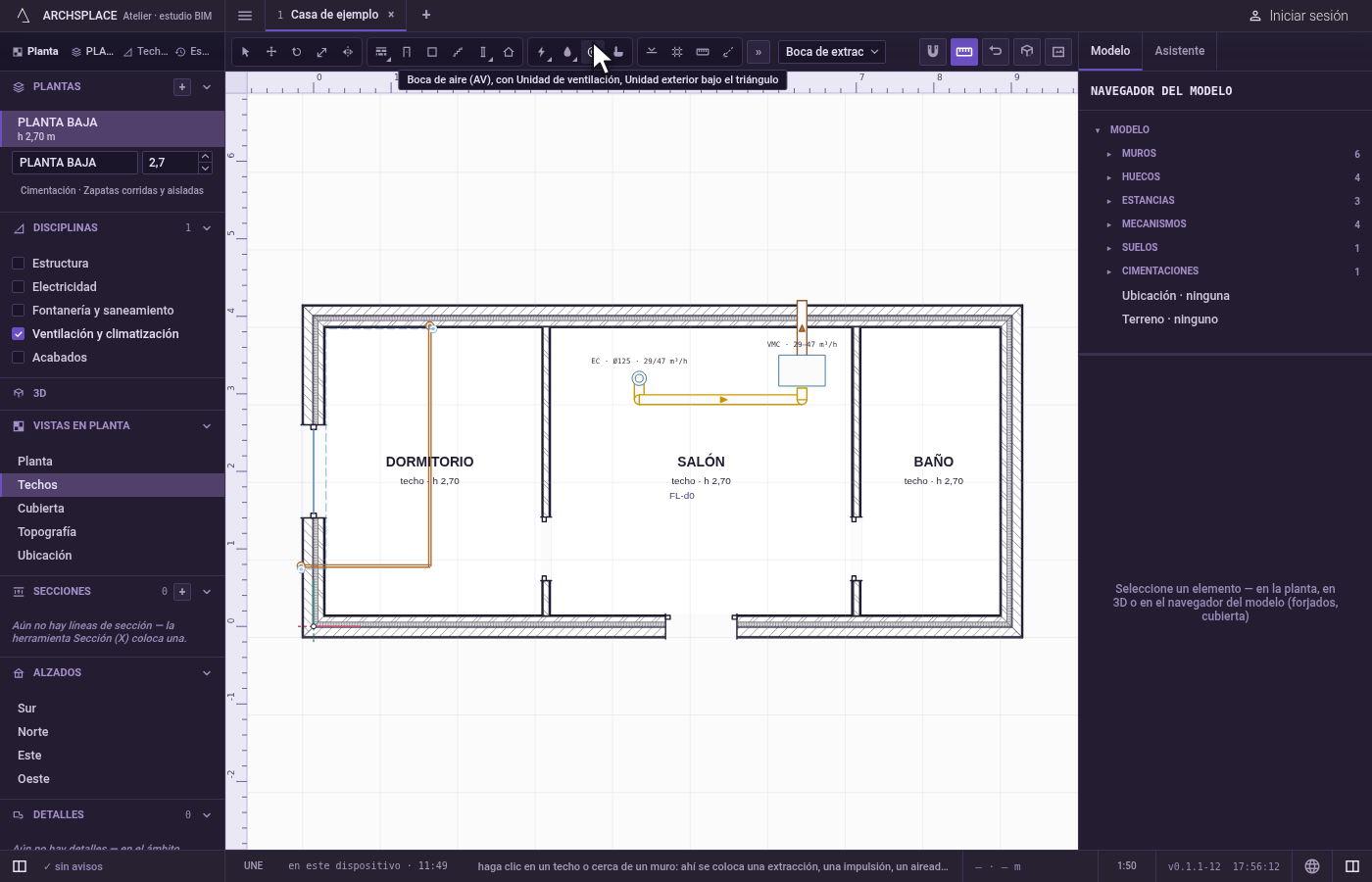

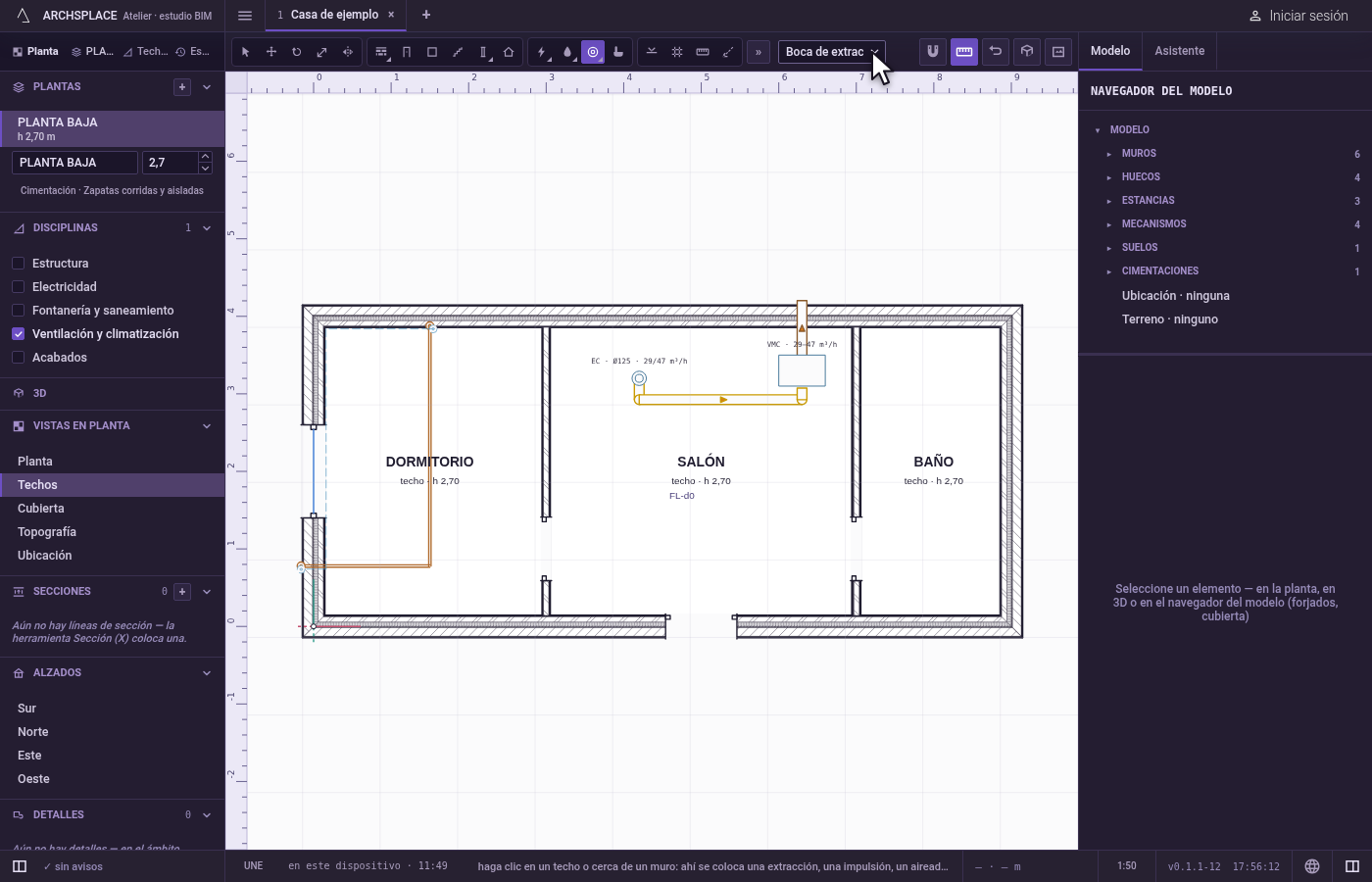

Boca de aire coloca los puntos por los que entra y sale el aire. La lista junto a las herramientas ofrece los tipos de su plantilla; en un proyecto con la plantilla española, por ejemplo, bocas de extracción de cocina, baño, aseo y lavadero, bocas de impulsión de salón y de dormitorio, un aireador de carpintería, un extractor, una campana extractora, preinstalaciones de split de pared, una preinstalación de cassette y rejillas de impulsión y de retorno de aire acondicionado.

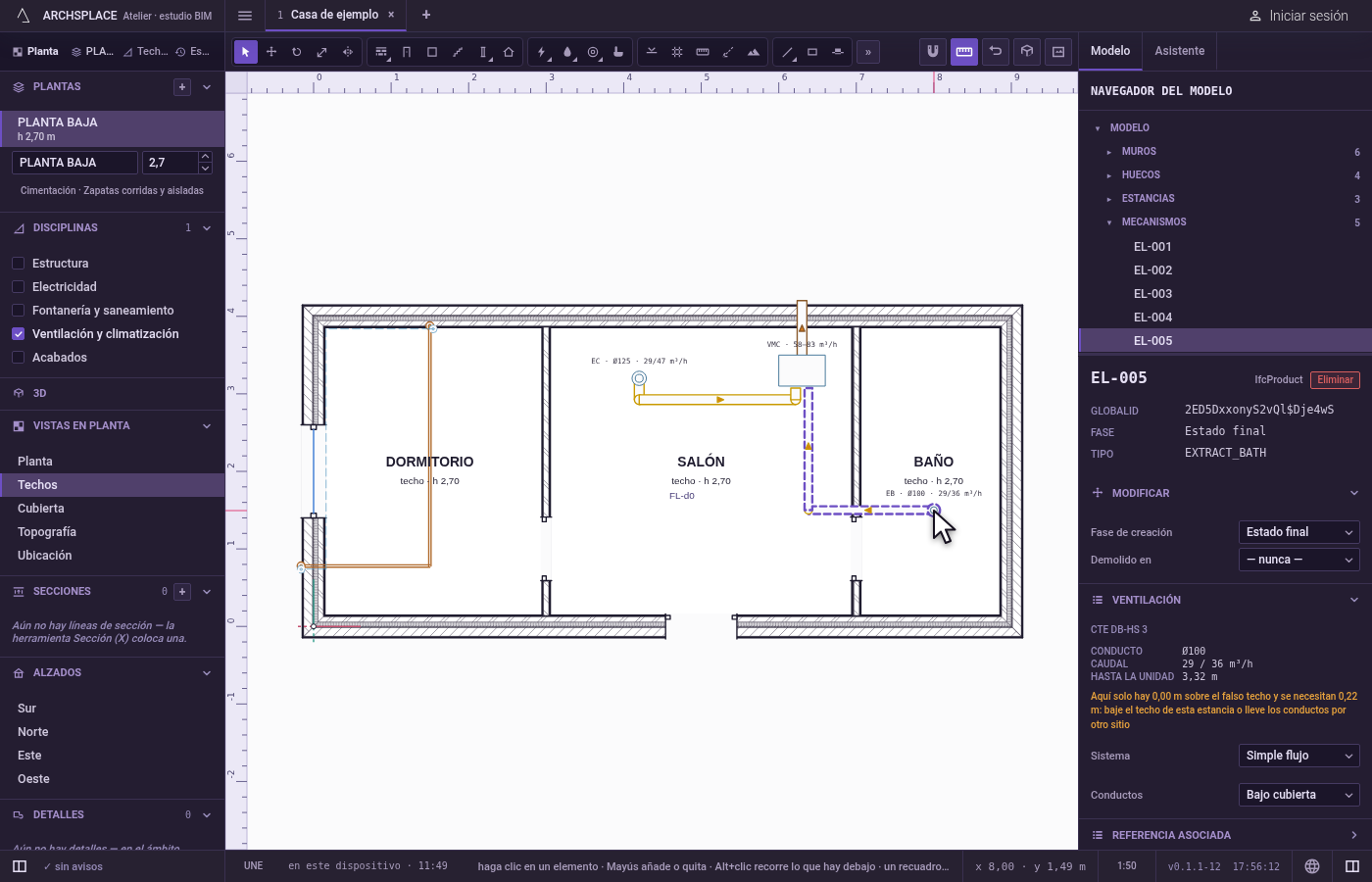

Cada tipo sabe dónde va. Las bocas y las rejillas van en un techo o en la parte alta de un muro, según donde haga clic; un aireador, un extractor, una campana y un split de pared van en un muro; un cassette va en un techo. Los conductos aparecen por sí solos: con un sistema de simple flujo, cada extracción se conduce hasta la unidad de ventilación, y con un sistema de doble flujo también cada impulsión, cada boca por su propio conducto, que sube a su techo, lo recorre hasta un patinillo y sube hasta la unidad. Cada unidad interior del aire acondicionado recibe servicio de la unidad exterior más cercana, con su propio par de líneas frigoríficas y su condensado. Nada de ello se guarda: desplace un punto y su conducto o su línea se vuelve a trazar. Se ve con la superposición Ventilación y climatización y en la planta de techos.

• Para colocar las extracciones de la cocina, los baños y el lavadero, y las impulsiones de las estancias vivideras.
• Para añadir una campana extractora o un extractor de baño en un muro.
• Para colocar las unidades interiores de un sistema de split.

Una entrada de mecanismo nueva al final de la lista de mecanismos del proyecto, como un paso que se anula con un solo Deshacer: su tipo y, o bien su muro, su distancia a lo largo de él y su cara, o bien su estancia y su punto, con la fase en la que dibuja la vista. Los conductos, las líneas, los patinillos, los caudales y las piezas especiales nunca se escriben: se calculan cada vez que se construye el proyecto.
