Polígono

Polígono dibuja en el editor de bocetos un contorno cerrado regular de tres a sesenta y cuatro lados iguales, a partir de su centro y un vértice, de su centro y el punto medio de un lado, o de los dos extremos de un lado. El número de lados se escribe, o se cambia con las flechas arriba y abajo.

Qué es

Polígono dibuja un contorno regular: todos sus lados de la misma longitud y todos sus ángulos iguales. Tiene cuatro lados cada vez que lo activa, y puede escribir otro número antes de empezar, o cambiarlo con las flechas en cualquier paso. Hay tres formas de trazarlo:

Inscrito, la forma inicial: un centro y luego un vértice. Los vértices quedan sobre una circunferencia que pasa por el punto que da.
Circunscrito: un centro y luego el punto medio de un lado. Los lados tocan una circunferencia que pasa por el punto que da.
Por lado: los dos extremos de un lado. El polígono se construye a la izquierda de ese lado, yendo del primer extremo al segundo.

Cuándo usarlo

Para dibujar una ventana hexagonal u octogonal, o una zona de patrón poligonal.
Para trazar una forma regular sobre un lado que ya existe.

Los pasos

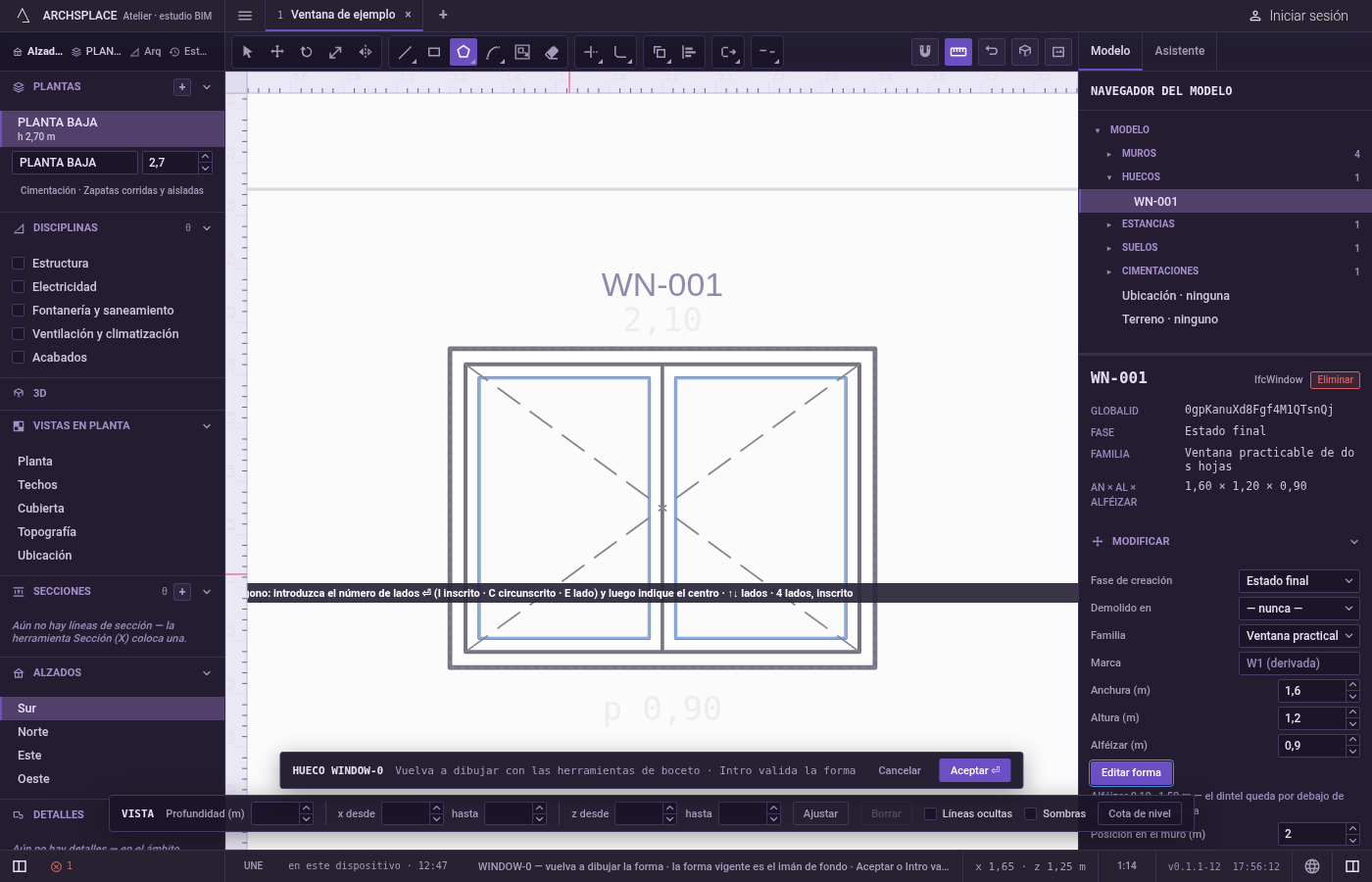

Active Polígono. En el editor de bocetos (consulte Seleccionar para las formas de entrar), escriba rápidamente P, O, L, o haga clic en Polígono en la barra de herramientas del editor. La indicación muestra los lados y la forma vigente, como 4 lados, inscrito.
Fije los lados y la forma. Escriba el número de lados y pulse Intro. Pulse I para inscrito, C para circunscrito, o E para pasar a por lado y volver. Estas teclas funcionan antes del primer clic. Las flechas arriba y abajo añaden o quitan un lado en cualquier paso.

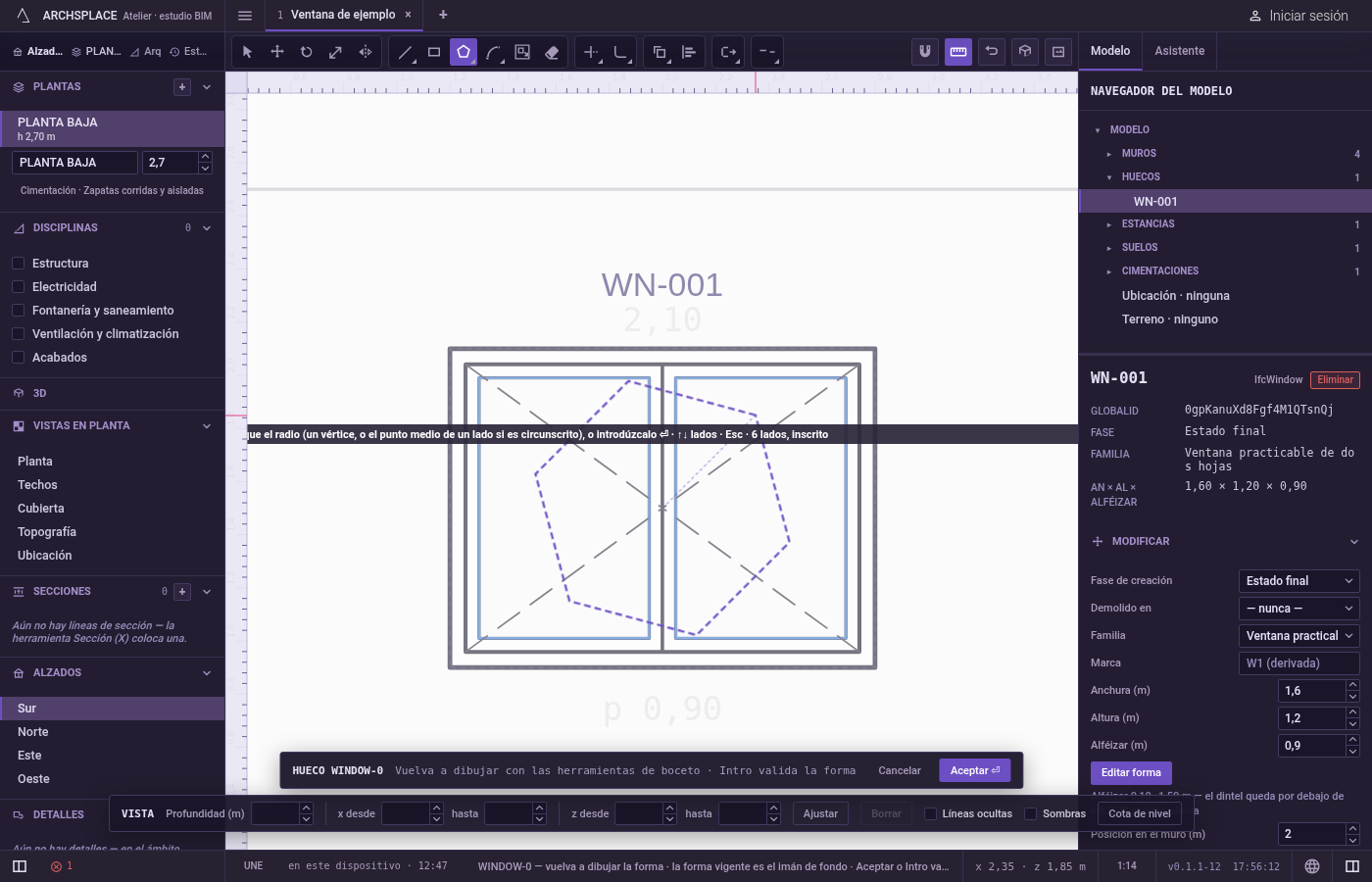

Haga clic en el centro, o en el primer extremo del lado. Se ajusta a esquinas, puntos medios, centros de arcos, cruces, la forma vigente atenuada y las líneas de la vista.

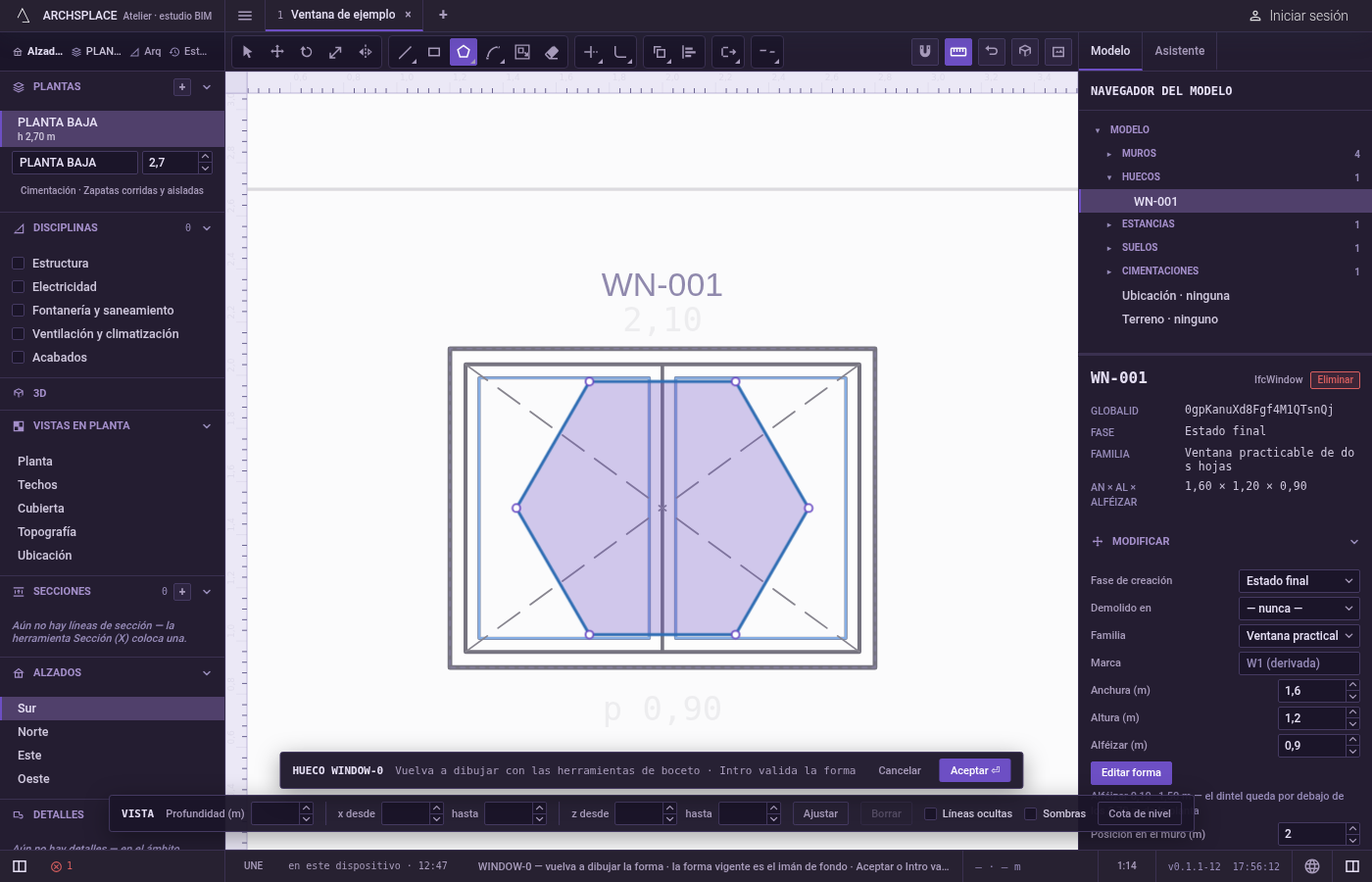

Haga clic en el vértice, en el punto medio de un lado o en el segundo extremo. El polígono sigue al puntero, girado hacia él. Haga clic para dibujarlo. O apunte en la dirección que quiera, escriba la distancia desde el centro (o la longitud del lado, por lado) en las unidades del proyecto y pulse Intro; también sirve un punto escrito como x;y o @dx;dy.

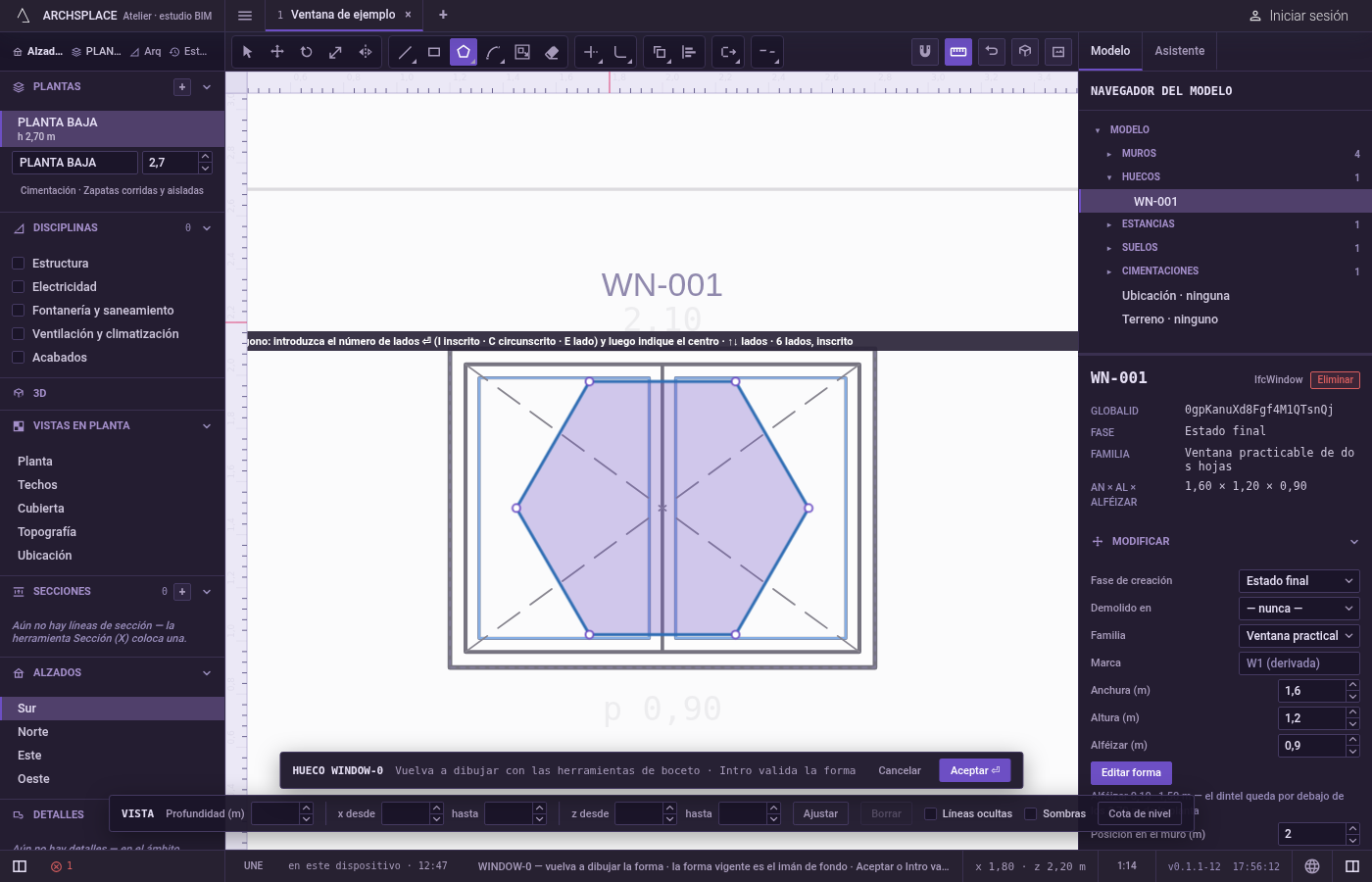

Siga trabajando. El polígono se dibuja y queda seleccionado, y la herramienta queda lista para el siguiente con el mismo número de lados y la misma forma. Esc descarta el primer punto y luego vuelve a Seleccionar.

Qué rechaza

Menos de tres lados o más de sesenta y cuatro. Se rechaza un número escrito fuera de ese rango con un polígono tiene de 3 a 64 lados. Las flechas se detienen en esos límites.
Un vértice sobre el centro. Un segundo punto sobre el primero no forma ninguna figura, y la indicación lo dice.
Cambiar la forma después del primer clic. I, C y E solo funcionan antes del primer punto.
Un centro escrito como números. Antes del primer clic, las cifras escritas fijan el número de lados. Haga clic en el centro.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Cada polígono es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

Un polígono son vértices simples, un punto cada uno, sin curvatura. Un cuadrado trazado por lado sobre un lado de 1 metro, como zona de suelo:

Relacionado

Preguntas frecuentes

¿Cómo dibujo una ventana octogonal de 80 centímetros entre caras?

Escriba rápidamente P, O, L, escriba 8 y pulse Intro, pulse C para circunscrito, haga clic en el centro, escriba 0.4 y pulse Intro: los puntos medios de los lados quedan a 40 centímetros del centro.

¿Cómo dibujo un polígono sobre un lado existente?

Pulse E antes del primer clic y haga clic en los dos extremos del lado. El polígono se construye a la izquierda del lado, yendo del primer extremo al segundo.

¿Puedo cambiar el número de lados mientras dibujo?

Sí. La flecha arriba añade un lado y la flecha abajo lo quita en cualquier paso, y la vista previa lo sigue.
