Punto de fontanería

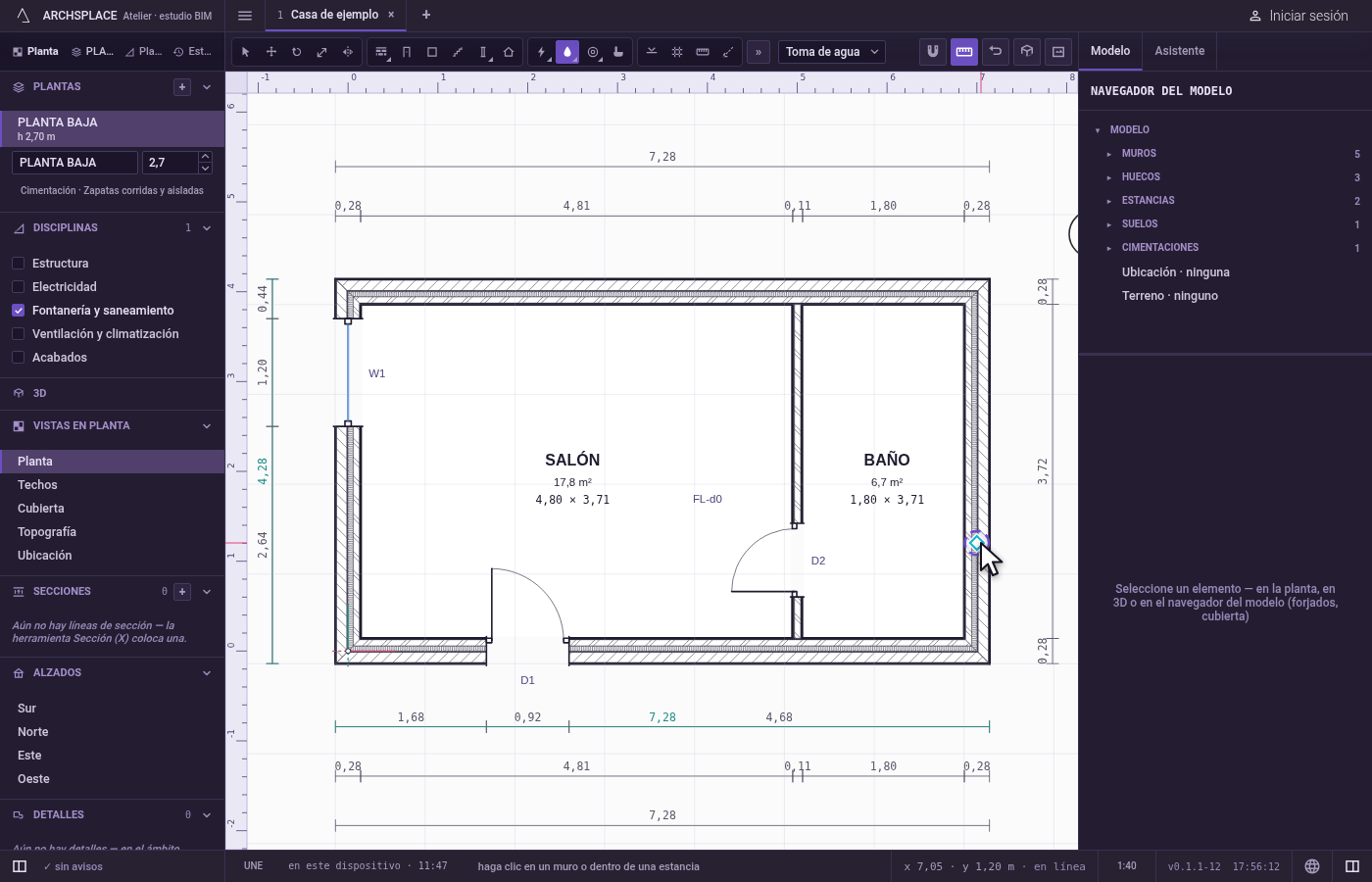

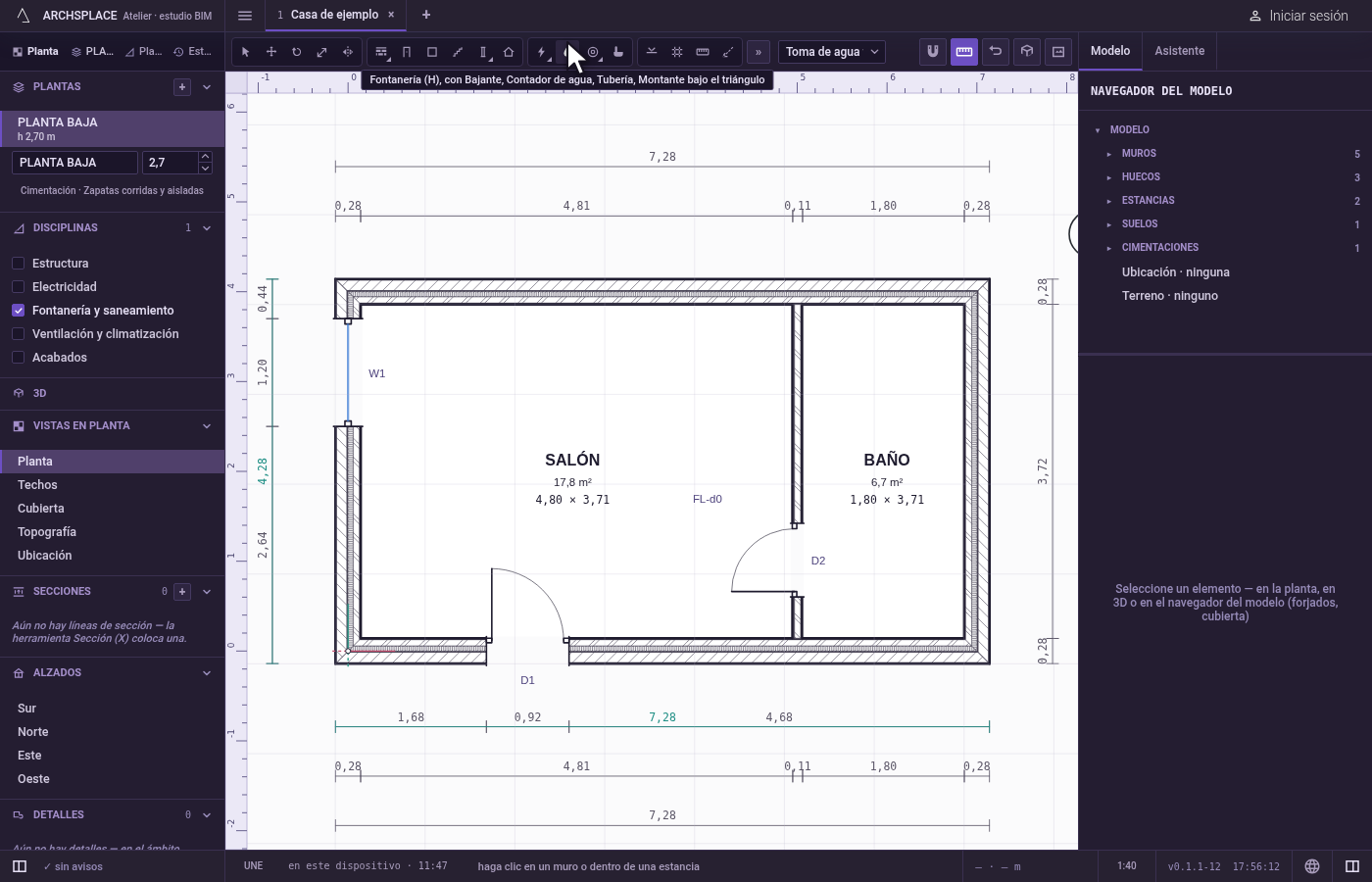

La herramienta Fontanería coloca los puntos de la instalación de fontanería y saneamiento: por donde entra el agua y por donde sale. La lista junto a las herramientas ofrece los puntos de su plantilla; en un proyecto con la plantilla española, por ejemplo, tomas de agua fría y caliente, una llave de corte, un colector de distribución, los desagües de inodoro, lavabo, bidé, fregadero, ducha, bañera, lavadora y lavavajillas, desagües de varios diámetros, un sumidero sifónico, la ventilación primaria y una bajante de pluviales. El contador de agua tiene su propia herramienta.

Las tuberías aparecen por sí solas. La alimentación es en estrella: cada toma de agua fría y caliente recibe su propio recorrido desde el colector más cercano, o desde el contador si no hay ninguno, por el suelo y subiendo por su muro. Los desagües de cada planta evacuan a la bajante más cercana, en una sola red trazada con su pendiente y sus piezas especiales. Nada de ello se guarda: desplace un punto y las tuberías se vuelven a trazar. Se ven con la superposición Fontanería y saneamiento.

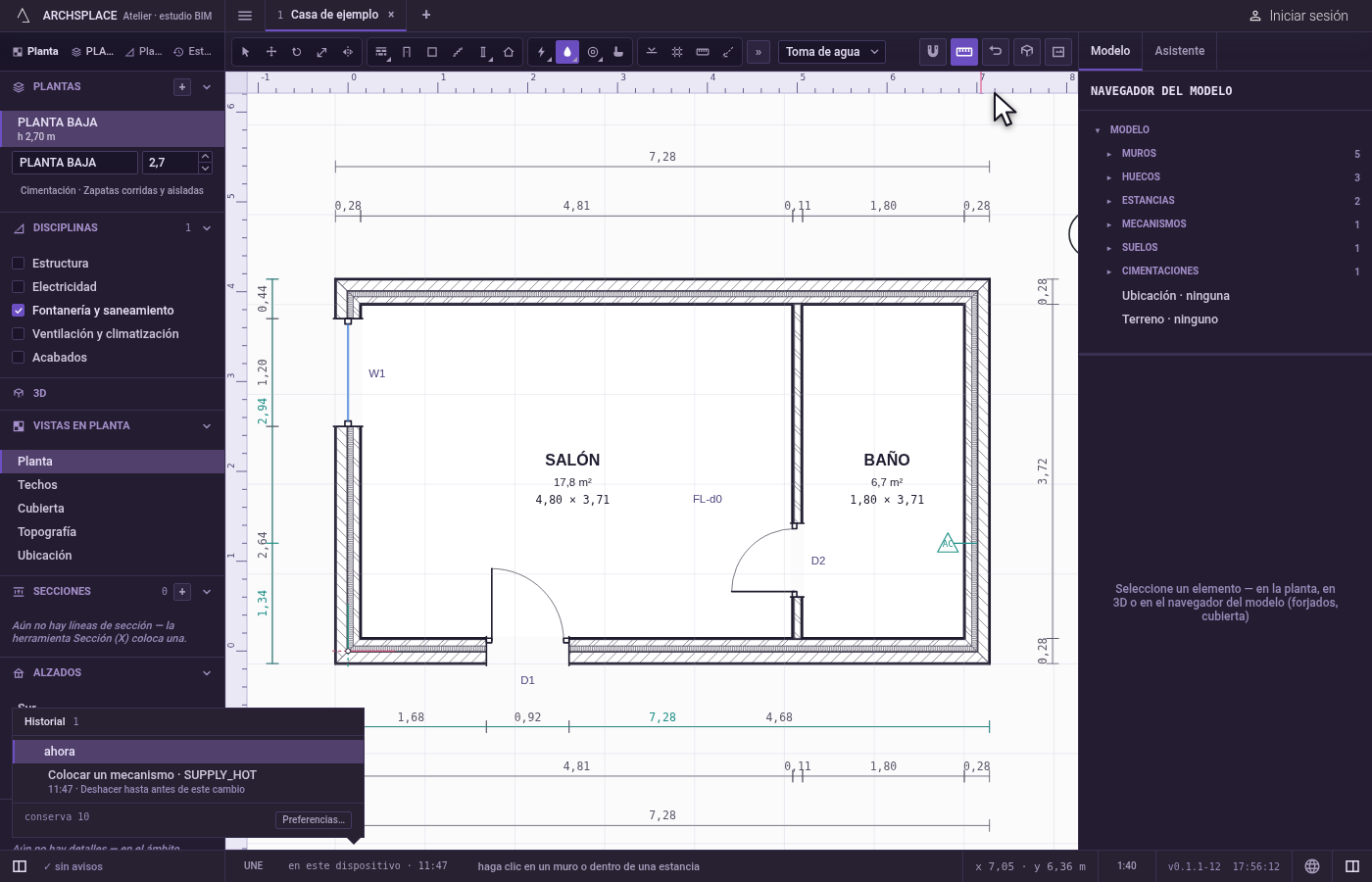

• Para colocar las tomas y los desagües de un baño, una cocina o un lavadero.
• Para añadir un sumidero a una ducha o a un garaje.
• Para comprobar la red que traza el estudio a medida que añade puntos.

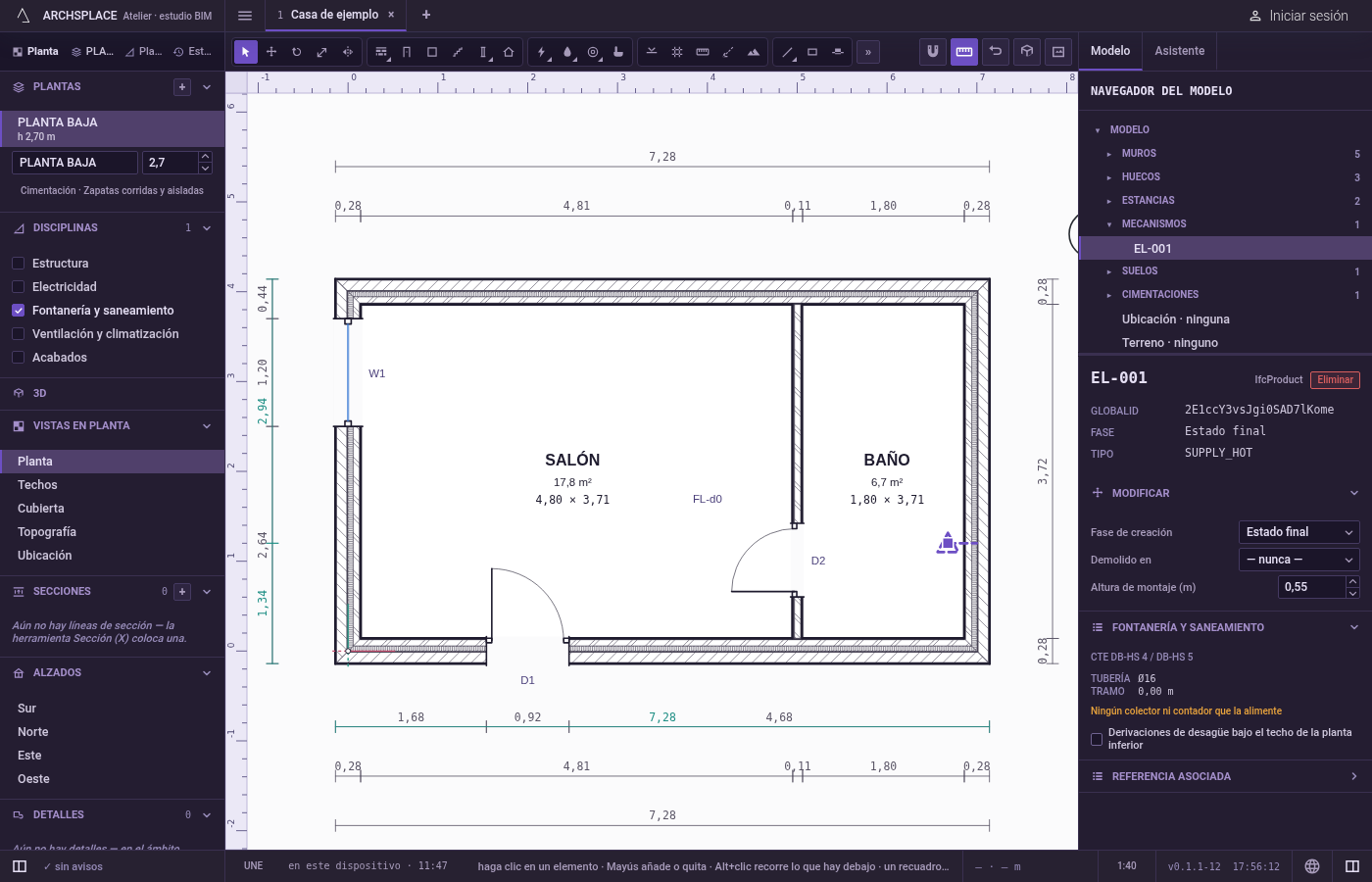

Una entrada de mecanismo nueva al final de la lista de mecanismos del proyecto, como un paso que se anula con un solo Deshacer: su tipo y, o bien su muro, su distancia a lo largo de él y su cara, o bien su estancia y su punto en el suelo, con la fase en la que dibuja la vista. Las tuberías, sus diámetros, sus pendientes y sus piezas especiales nunca se escriben: se calculan a partir de los puntos cada vez que se construye el proyecto.
