Ejes
Ejes coloca un eje estructural: paralelo a una línea en la que hace clic, a la distancia que indica o escribe, o por un punto hacia un segundo punto o con un ángulo introducido. Los muros, los pilares y todas las demás herramientas se ajustan a él, y las secciones y los alzados lo reproducen.
Qué es
Ejes coloca los ejes estructurales del proyecto. Funciona como Guía, con dos formas de colocar una línea. Haga clic en una línea que siga el imán (la cara de un muro, una arista, otro eje o una guía) y el nuevo eje va paralelo a ella, a la distancia que indique o escriba. Haga clic en un punto o en un espacio vacío y el nuevo eje pasa por él, hacia un segundo punto o con el ángulo que escriba.
Un eje exactamente vertical recibe una letra, A, B, C; uno exactamente horizontal recibe un número, 1, 2, 3; uno inclinado recibe una letra con prima, A', B'. El imán de todas las herramientas sigue los ejes y capta los puntos donde se cruzan dos de ellos, la superposición Estructura los acota, y las secciones y los alzados los dibujan.
Cuándo usarlo
- Para replantear una retícula estructural antes de colocar pilares y muros.
- Para añadir un eje paralelo a un muro existente a una distancia dada.
- Para colocar un eje inclinado para un ala que no sigue la retícula principal.
Los pasos
Tome la herramienta. Pulse
A, o haga clic en el botón Ejes. La barra de estado describe las dos formas: una línea o un punto.
Haga clic en la referencia. Haga clic en una línea que siga el imán para colocar un eje paralelo a ella. O haga clic en un punto, o en un espacio vacío, para colocar uno que pase por ese punto.
Paralelo: indique o escriba la distancia. Una línea discontinua sigue al cursor, paralela a la referencia, y la etiqueta a su lado indica su distancia. Haga clic para colocarlo ahí, o escriba la distancia en las unidades del proyecto y pulse Intro: el eje se coloca a esa distancia, del lado del cursor.
O, por un punto: indique o escriba la dirección. La línea gira alrededor del punto hacia el cursor, y la etiqueta indica su ángulo. Haga clic en un segundo punto para colocarlo; Mayús, o F8 mientras esté activada, lo mantiene exactamente vertical u horizontal. O escriba
<seguido de un ángulo en grados, en sentido antihorario desde la horizontal de la planta, y pulse Intro.

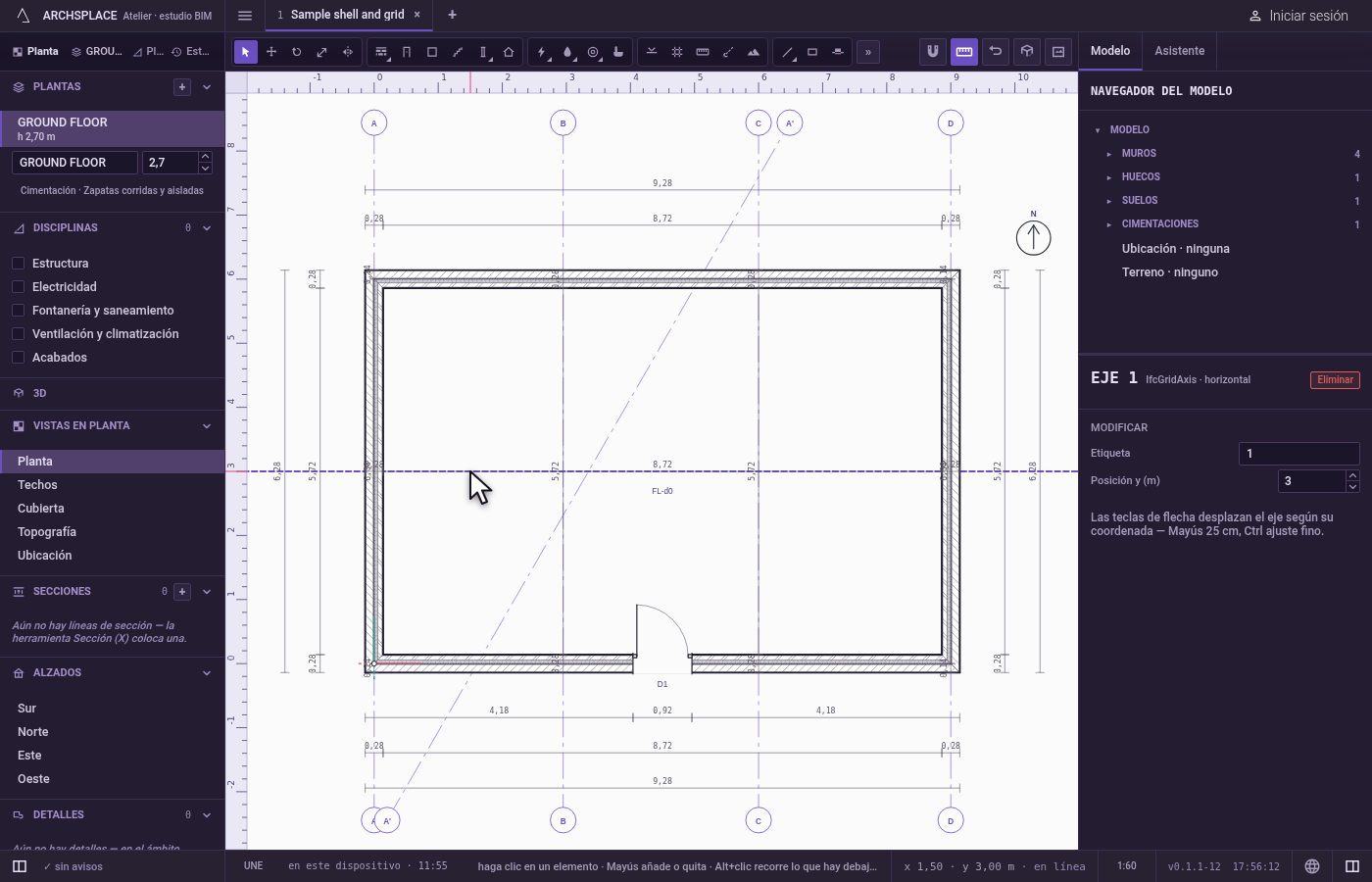

Edítelo en su panel. Seleccione el eje con Seleccionar: su panel fija su etiqueta y su posición o, en un eje inclinado, su línea por dos puntos y su ángulo. Con Seleccionar, arrastre un eje a lo largo de sí mismo, o desplácelo con las flechas.
Qué rechaza
- Un eje sobre su referencia. Se rechaza un eje paralelo a distancia cero de su referencia, con un mensaje que le pide que mueva el cursor o escriba una distancia.
- Un segundo punto sobre el primero. Una dirección necesita un segundo punto separado del primero; el estudio lo indica.
- Un valor introducido que no lo es. Una distancia debe ser una longitud positiva, y un ángulo se escribe como
<45; cualquier otra cosa se rechaza con un recordatorio de la forma. - Un recuadro sobre ejes. Ni un recuadro ni Seleccionar todo toman nunca un eje: haga clic en él.
Qué escribe en el contrato
Una entrada nueva al final de la lista de ejes del proyecto, como un paso que se anula con un solo Deshacer. Un eje vertical u horizontal se escribe como su orientación, su posición al milímetro y su etiqueta. Un eje inclinado se escribe como dos puntos por los que pasa y su etiqueta. Esc le devuelve Seleccionar sin colocar nada.
Conceptos
Preguntas frecuentes
¿Cómo se etiquetan los ejes?
Un eje vertical recibe una letra (A, B, C) y uno horizontal un número (1, 2, 3), en el orden en que los coloca. Un eje inclinado recibe una letra con prima (A', B'). Puede cambiar el nombre de cualquiera de ellos en su panel.
¿Cómo coloco un eje a 6 m de otro?
Tome la herramienta Ejes, haga clic en el eje existente, sitúe el cursor en el lado donde va el nuevo, escriba 6 y pulse Intro.
