Panel de la sección

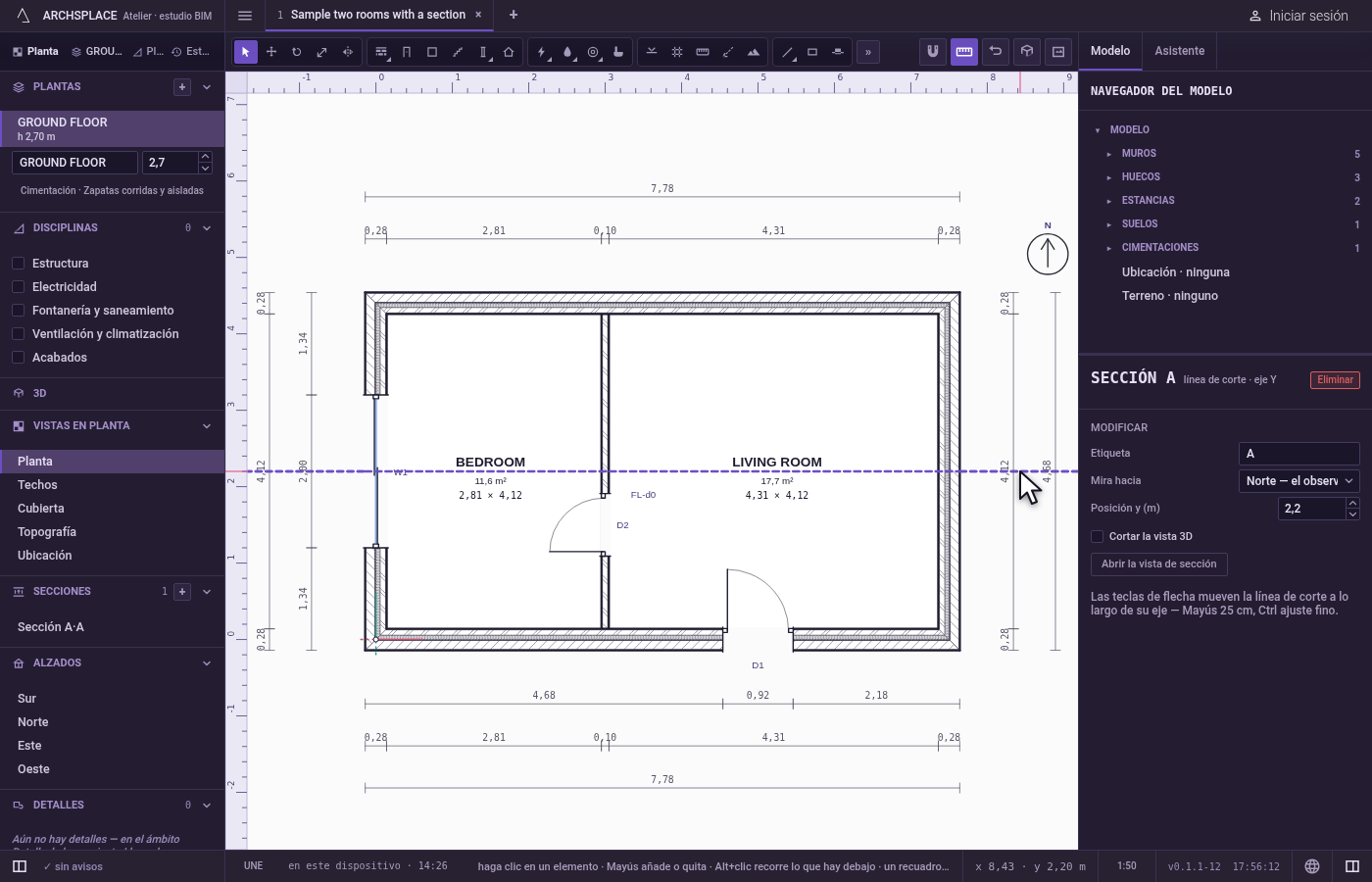

Una sección es una línea de corte dibujada en la planta con la herramienta Sección, perpendicular al eje X o al eje Y, y la vista que abre. Un clic en su línea de corte la selecciona, y la columna de la derecha muestra su panel. Su cabecera dice SECCIÓN y su etiqueta, el eje que corta, línea de corte · eje Y, y Eliminar. En Modificar:

• Etiqueta: la letra o el nombre con el que se llama la sección, en la marca de la planta y en su vista.

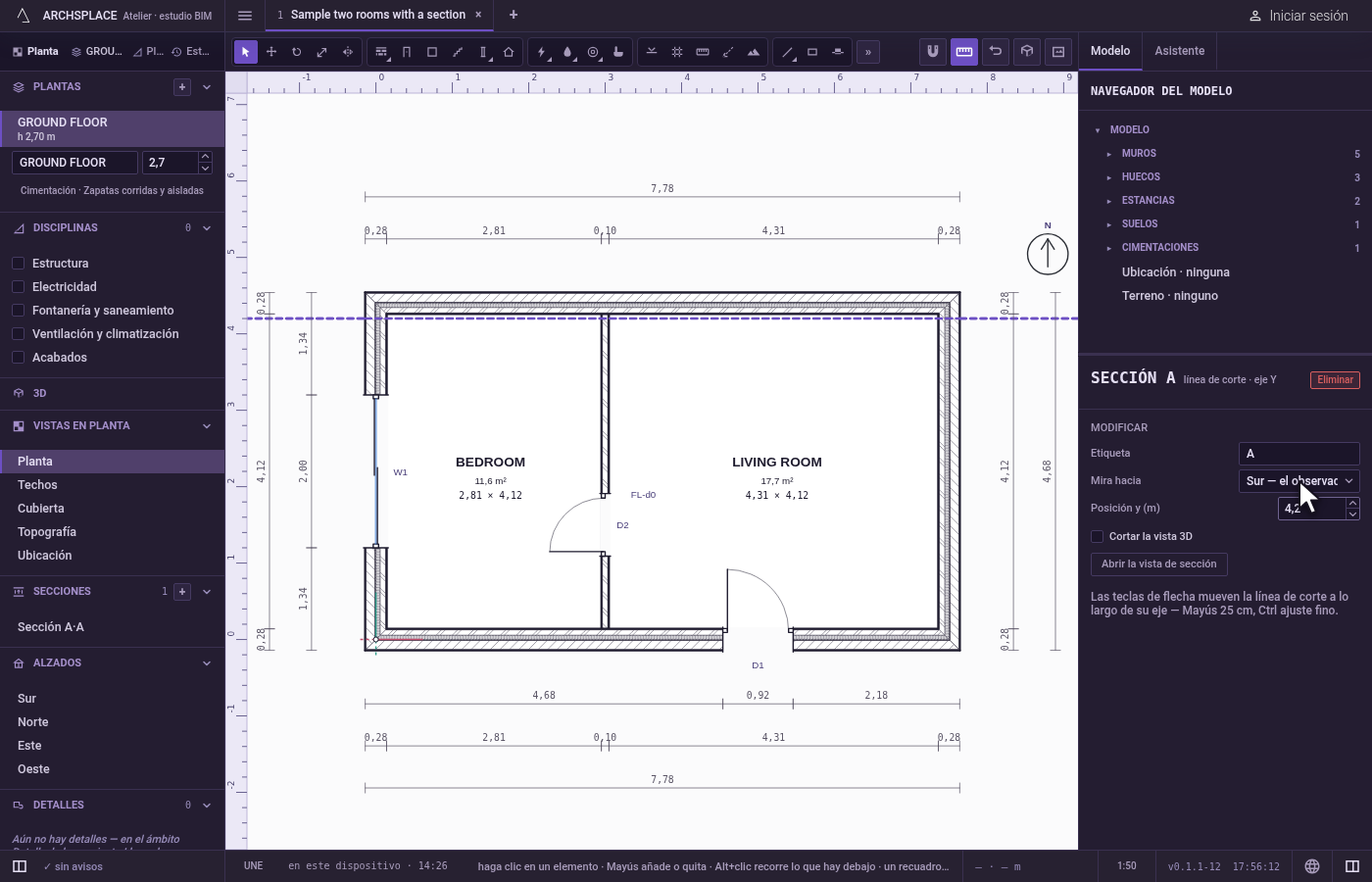

• Mira hacia: el lado hacia el que mira. Una sección perpendicular al eje Y mira al Norte, con el observador al sur, o al Sur; una perpendicular al eje X, al Este o al Oeste.

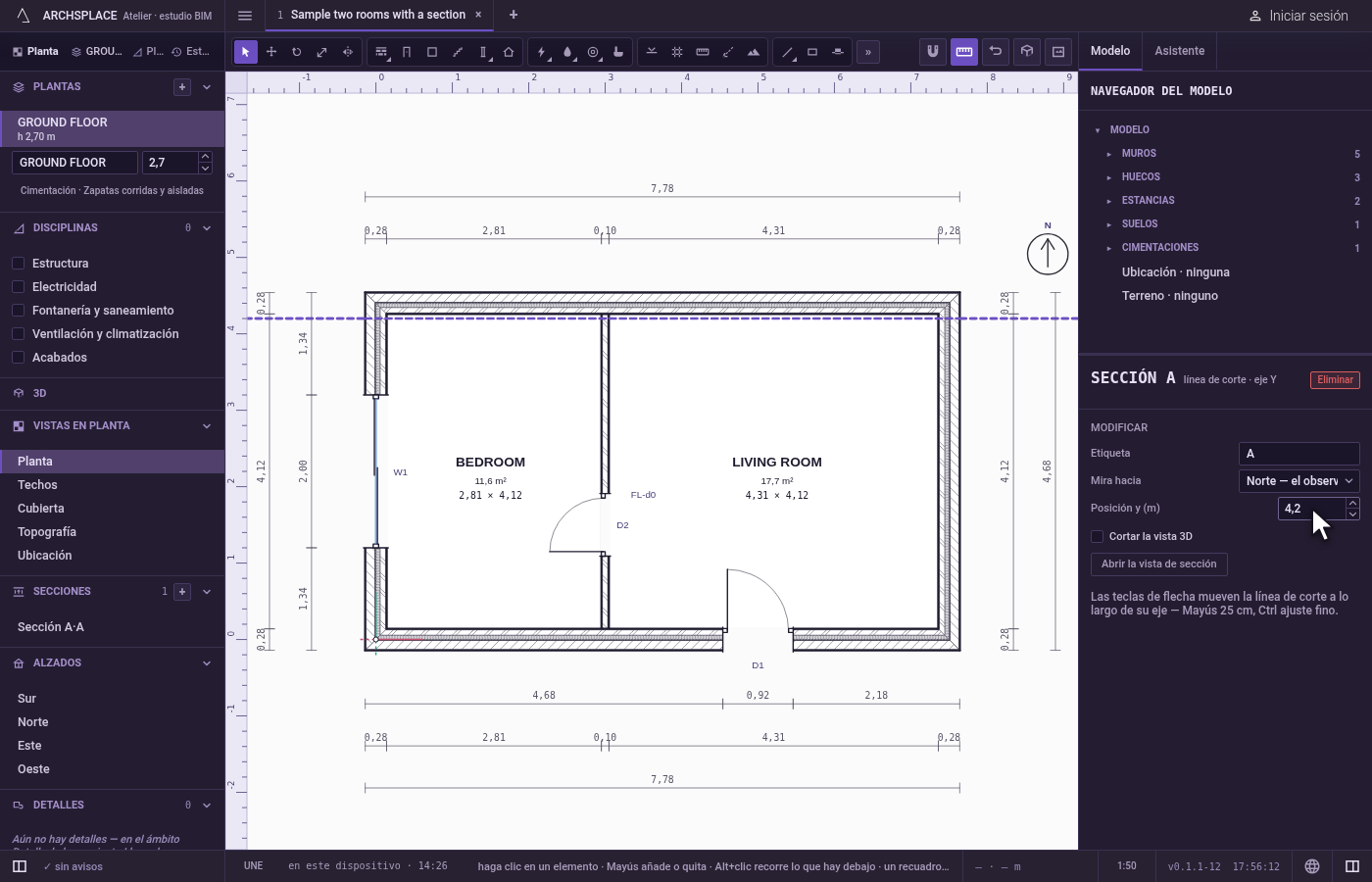

• Posición: dónde está la línea de corte a lo largo de su eje, como Posición y.
• Cortar la vista 3D: corta la vista 3D por el plano de la sección.
• Abrir la vista de sección: abre el dibujo de la sección.

Una línea al pie recuerda que las flechas desplazan la línea de corte a lo largo de su eje en la planta, con Mayús de 25 en 25 cm, y con Ctrl (⌘ en Mac) con un paso más fino.

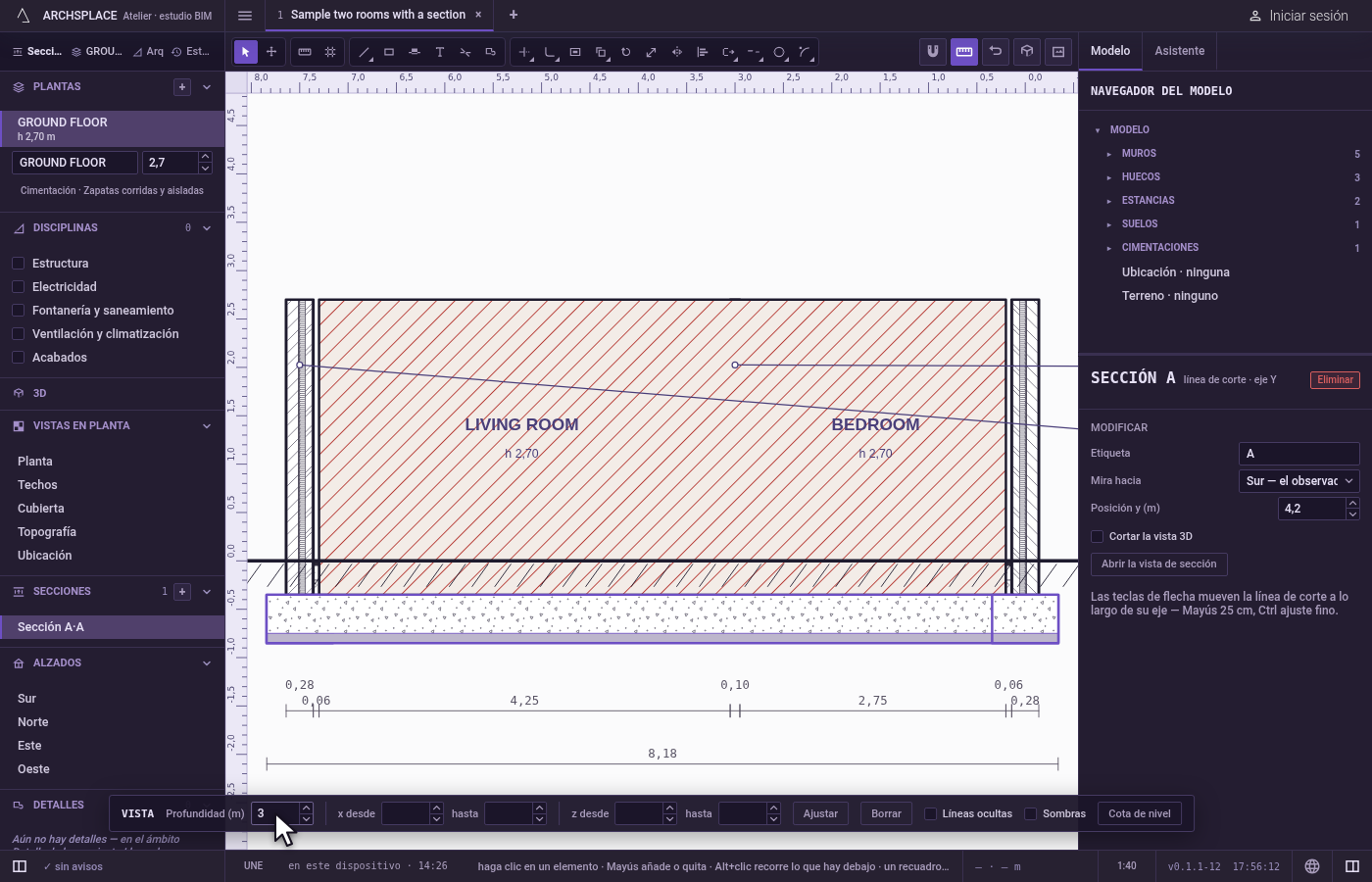

En la vista de sección, la franja VISTA al pie del dibujo fija lo que muestra la sección: su Profundidad, cuánto ve por detrás de la línea de corte; su tramo a lo largo de la línea de corte, desde un valor hasta otro; sus alturas, z desde un valor hasta otro; Ajustar, que recorta a lo que muestra la vista para poder afinarlo; Borrar, que vuelve a mostrar todo el edificio; Líneas ocultas, que dibuja a trazos los forjados y los muros de detrás; Sombras, las sombras de los aleros y de las mochetas de las ventanas; y Cota de nivel, que coloca una cota de nivel donde hace clic. Un campo vacío significa sin límite.

• Para dibujar las secciones de una casa por su escalera o su cubierta.
• Para desplazar una línea de sección a una posición exacta.
• Para limitar una sección a las estancias que corta, sin toda la casa detrás.
• Para mostrar un corte del modelo en la vista 3D.

Las secciones son las stations del proyecto, cada una con su axis, su at (la posición), su label y su look. La franja escribe en la misma entrada: depth, span y heights, con hidden, shadows y los spots colocados con Cota de nivel. Borrar quita depth, span y heights. Cada cambio es un paso que se anula con un solo Ctrl+Z. Cortar la vista 3D no escribe nada: pertenece a la sesión.
