Colocación de patrones

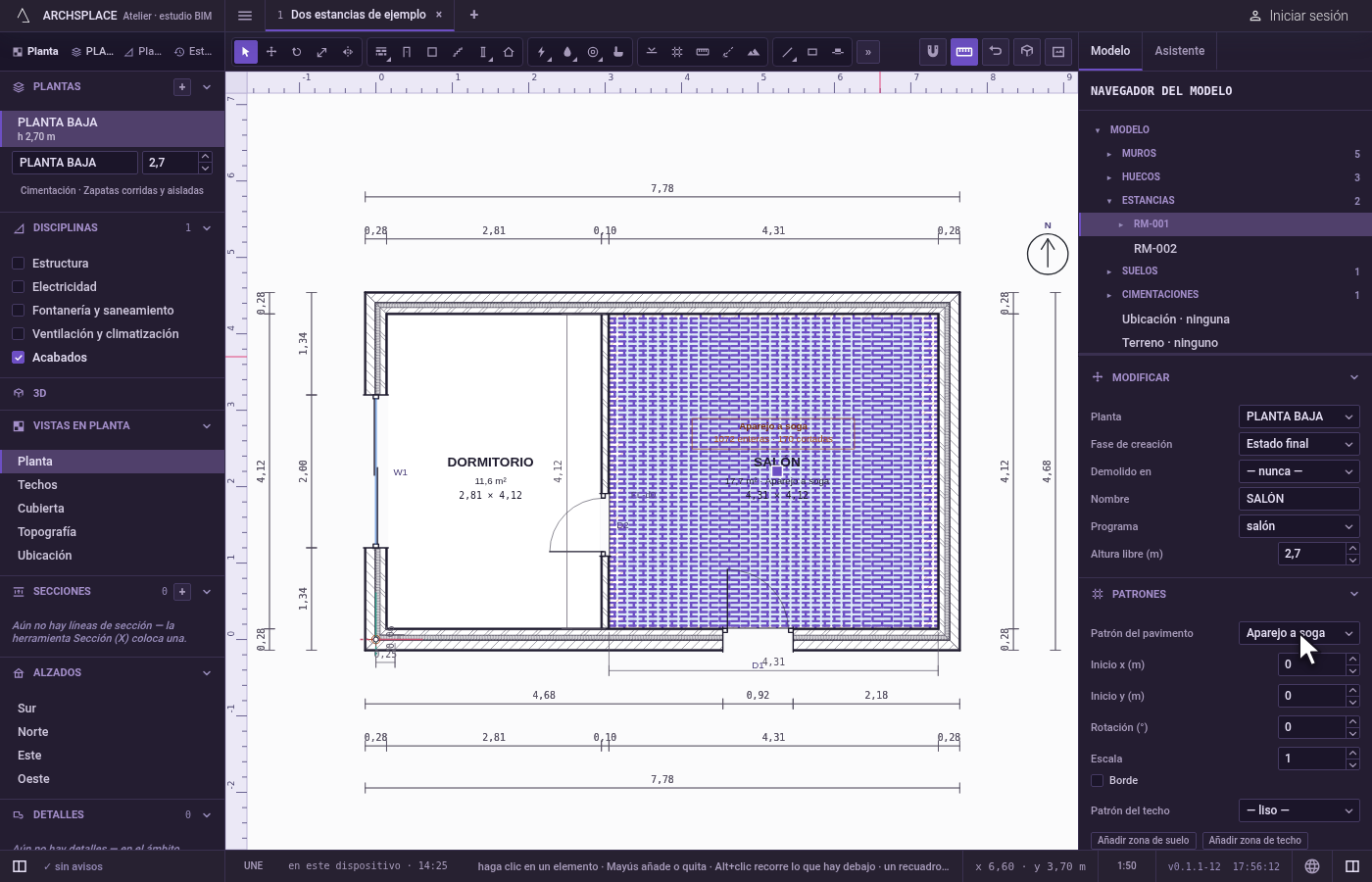

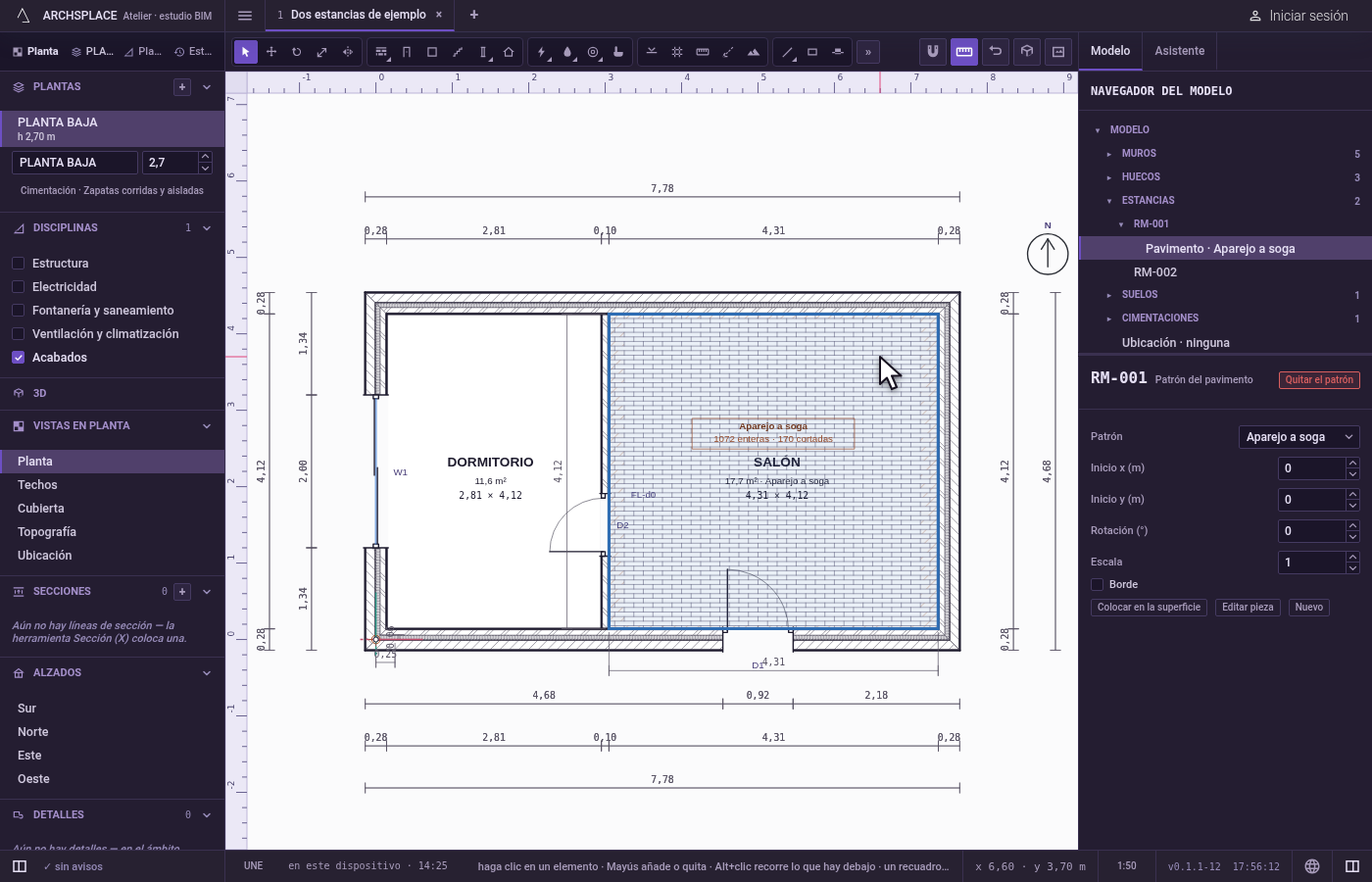

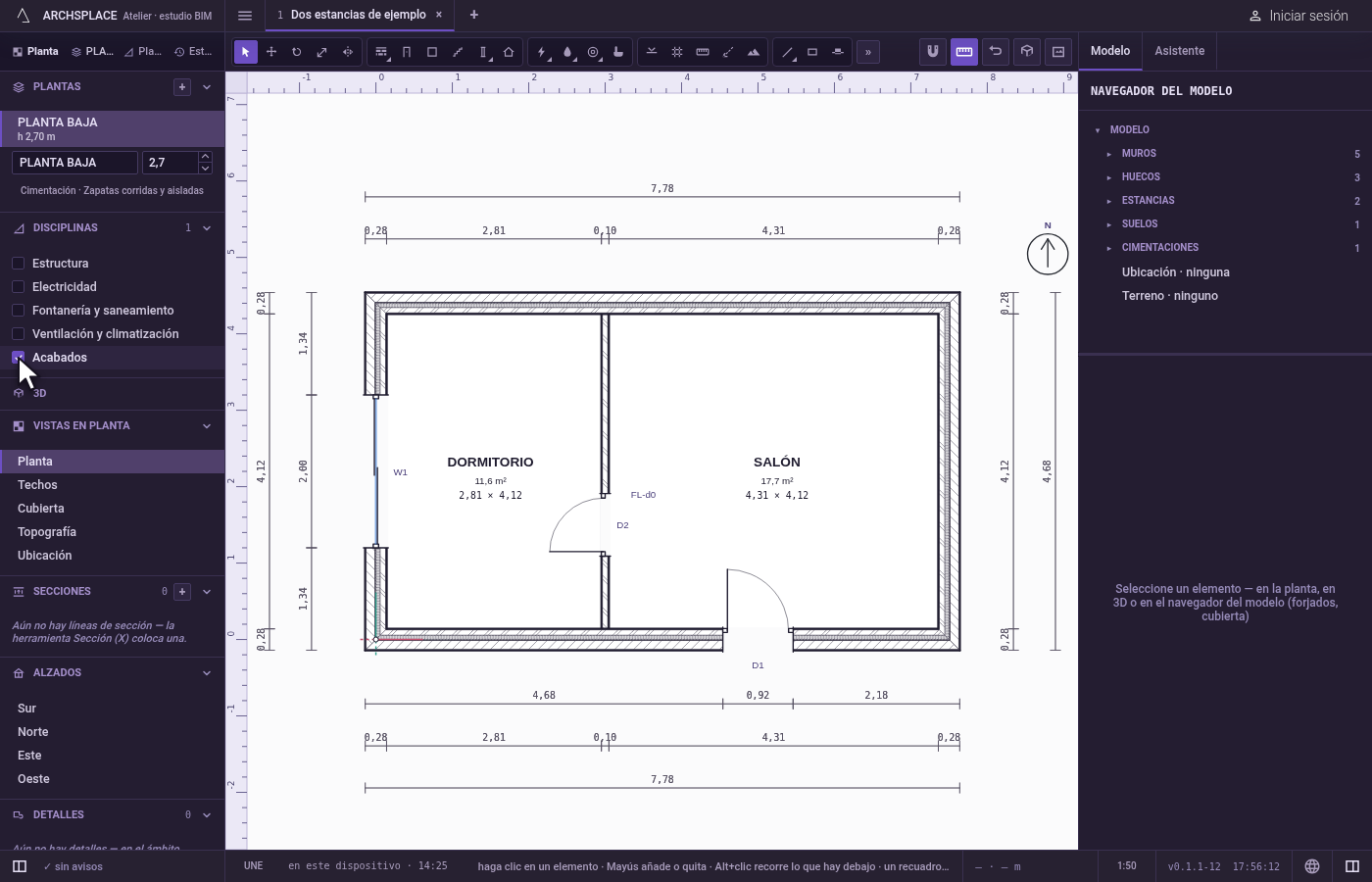

Los patrones se dibujan en las plantas, los alzados y las secciones cuando Acabados está activado, en Disciplinas, en el panel izquierdo. Con Acabados activado, un clic en un patrón colocado selecciona la colocación de esa superficie, en la planta, un alzado o el 3D, y la columna de la derecha muestra su panel. Su cabecera nombra el soporte y la superficie: Patrón de la cara exterior o Patrón de la cara interior en un muro, Patrón del pavimento o Patrón del techo en una estancia, una zona como Patrón del pavimento, zona 2, o Patrón del acabado de cubierta en una cubierta, con Quitar el patrón (o Quitar zona).

El panel contiene:

• Patrón: qué patrón coloca la superficie. La cara exterior de un muro que coloca el patrón de fachada del proyecto lo muestra como heredado, hasta que un cambio lo convierte en propio del muro.
• El inicio, el punto en el que queda la esquina inferior izquierda de una pieza, en el sistema de referencia propio de la superficie: Inicio a lo largo del muro e Inicio sobre el suelo en un muro, Inicio x e Inicio y en un suelo o un techo, Inicio a lo largo del alero e Inicio pendiente arriba en una cubierta.
• Rotación (°), cuánto giran las piezas alrededor del inicio, en sentido antihorario, y Escala, cuántas veces el tamaño de la pieza aplica el patrón.
• Borde, que dibuja una línea fina alrededor de lo que cubre el patrón, en todas las vistas y en el DXF y el PDF.

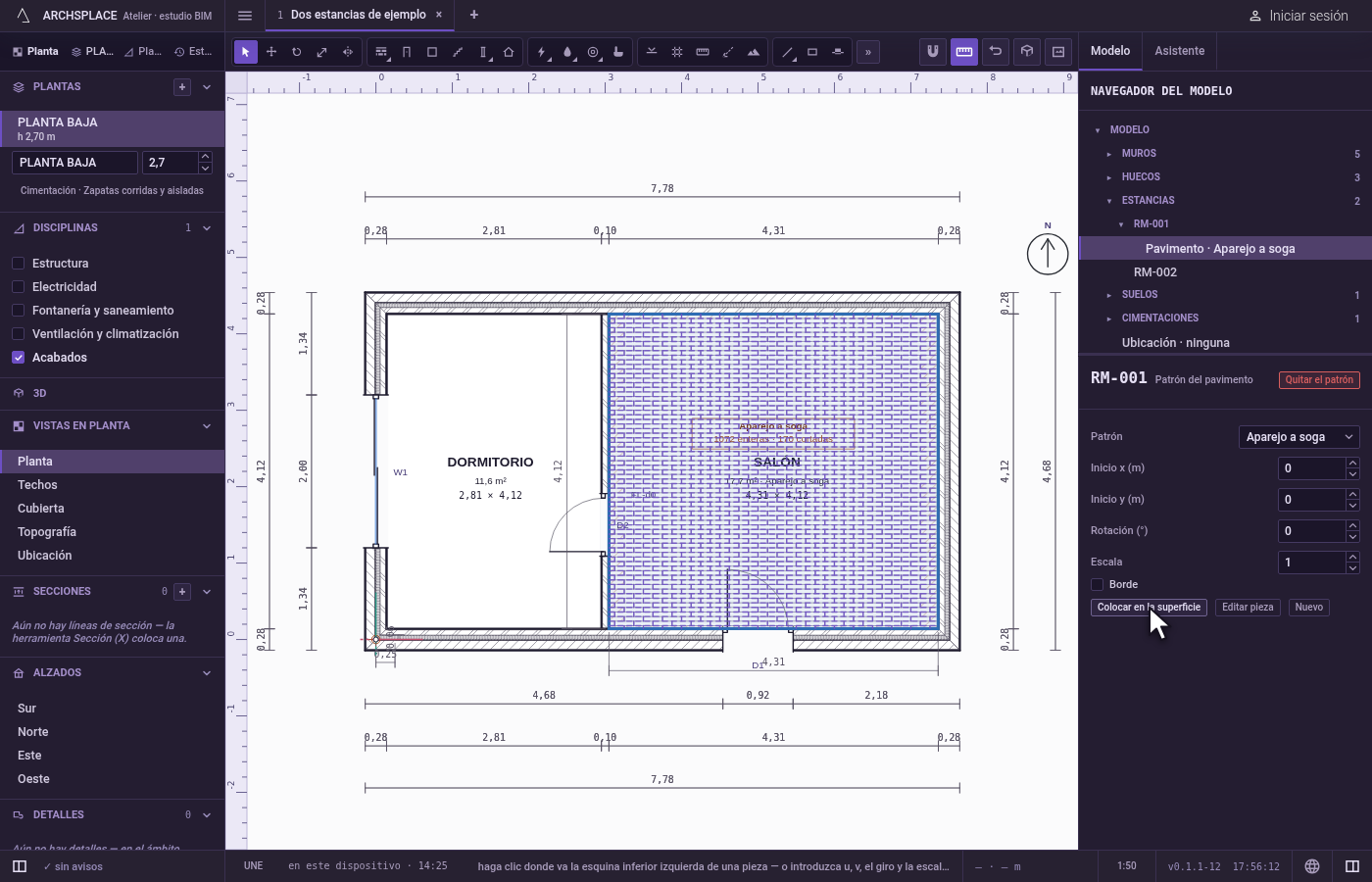

• Colocar en la superficie, Editar pieza, que abre el patrón en el editor de patrones, y Nuevo. Una zona añade Editar contorno.

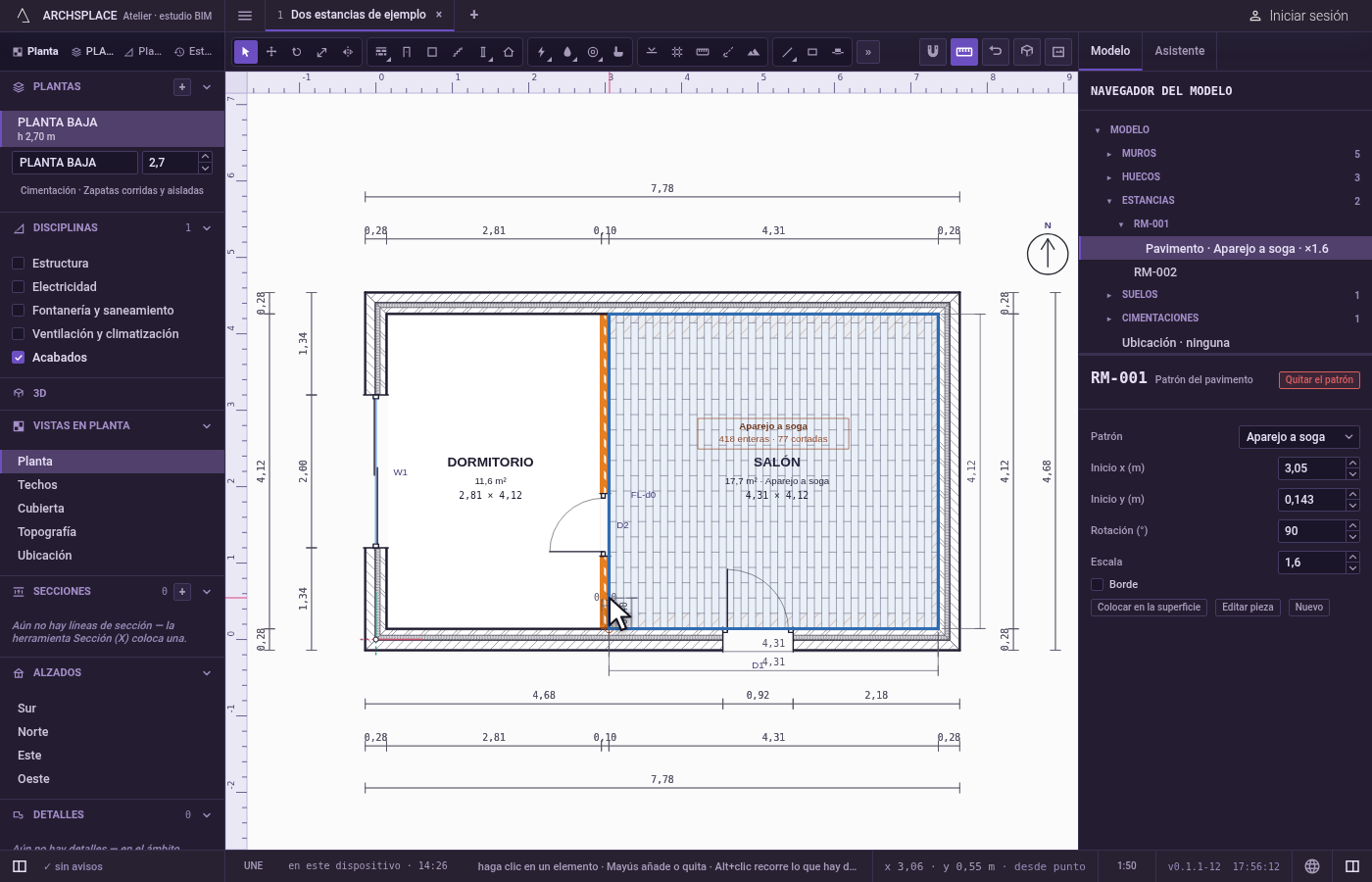

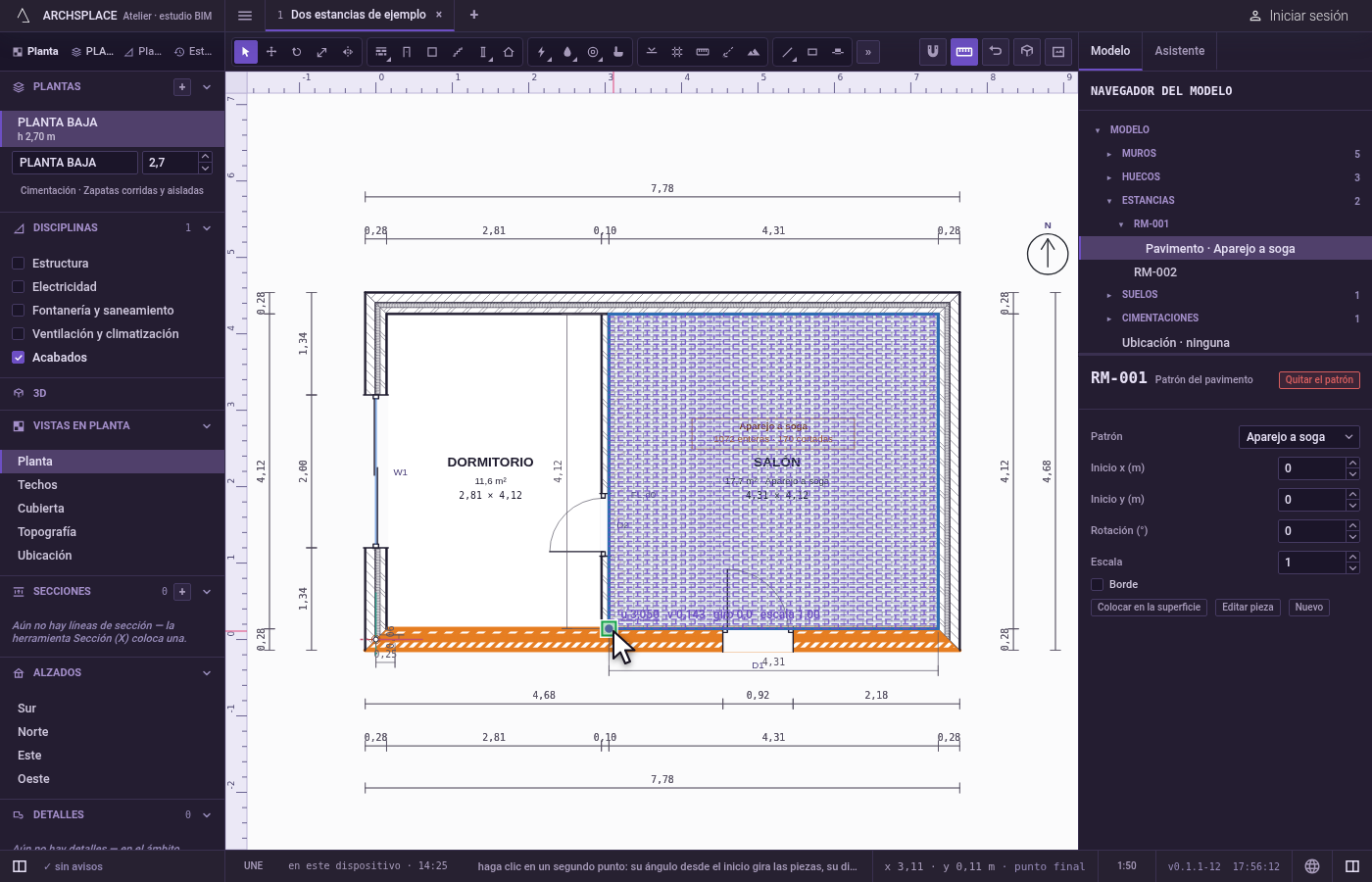

Colocar en la superficie coloca el inicio a mano, en la planta, un alzado o el 3D. El primer clic fija el inicio sobre la superficie. Después, el puntero fija la referencia: el ángulo desde el inicio gira las piezas, y la distancia es el ancho de una pieza. El segundo clic coloca el patrón con ese giro y esa escala. Intro o Espacio colocan solo el inicio, y las piezas conservan su tamaño y su giro. Las cifras, el punto y el signo menos escriben los dos valores del inicio, el giro y la escala, y Tab pasa de uno a otro; Esc descarta lo escrito, luego el inicio y luego la herramienta. La barra de estado indica cada paso.

Cada colocación es también una fila del navegador del modelo, bajo su soporte.

• Para replantear las baldosas de un suelo desde una puerta o una esquina.
• Para girar un patrón de suelo de modo que siga un muro en ángulo.
• Para empezar las hiladas de ladrillo de una fachada desde el zócalo.

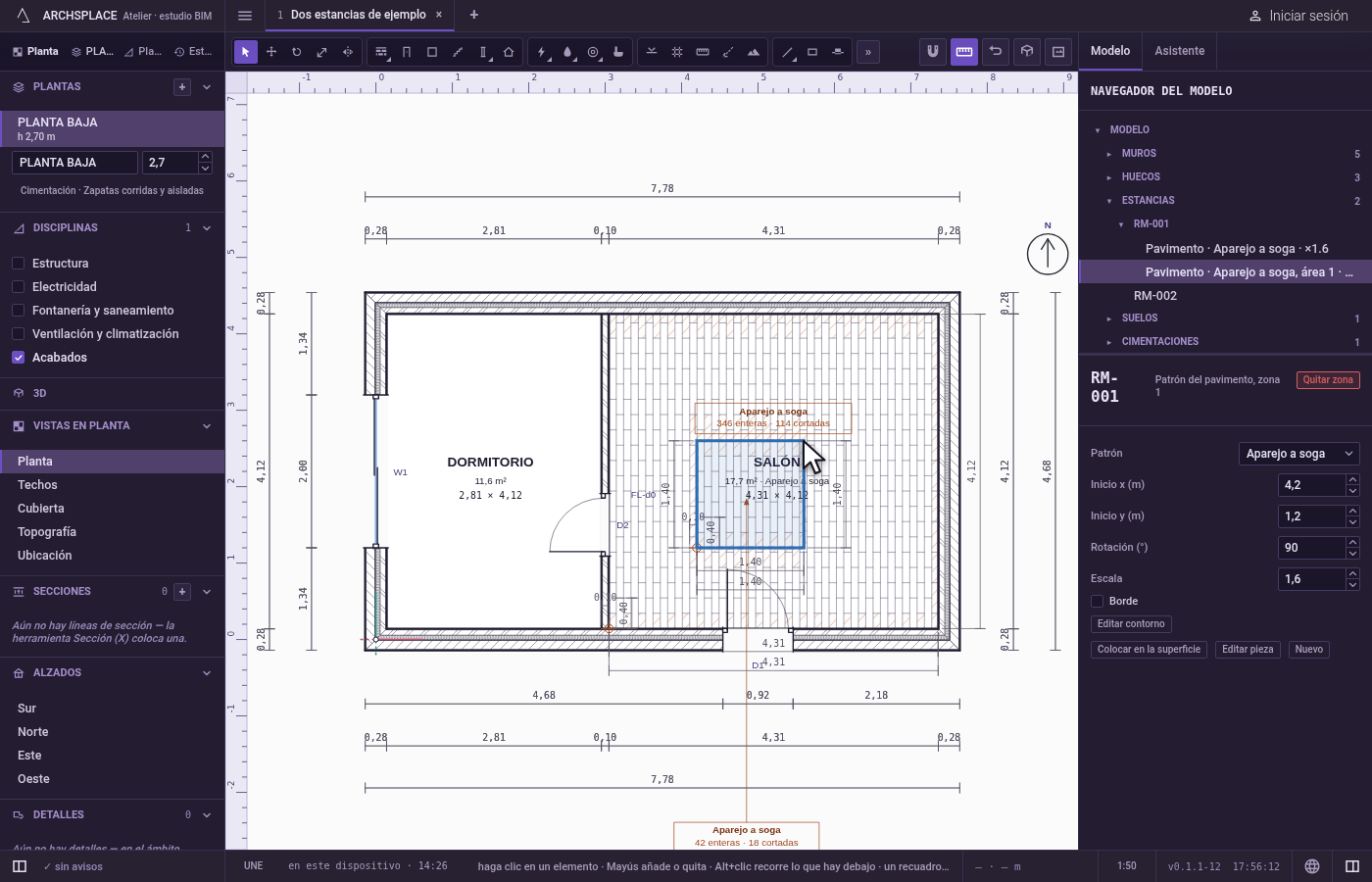

• Para colocar otra pieza en parte de un suelo, como una zona de alfombra o una ducha.

Cada edición escribe la colocación entera de la superficie en su soporte, un paso que se anula con un solo Ctrl+Z: facadePattern o liningPattern en un muro, floorPattern o ceilingPattern en una estancia, coveringPattern en una cubierta. Una colocación queda así:

pattern nombra el patrón, anchor es el inicio en metros, rotation en grados, scale el factor y border vale true solo cuando está activado. Una zona se escribe en la lista completa de la estancia, floorAreas o ceilingAreas, cada una con su outline y su placement. Quitar el patrón no escribe nada en su lugar, y la superficie vuelve a lo que hereda, o queda lisa.
