Contador de agua
Contador de agua coloca el punto del que parte la alimentación de agua: un clic en un muro lo pone ahí y, cuando la fase ya tiene uno, un clic lo desplaza y la alimentación lo sigue. Ctrl y un clic añaden en cambio otro contador.
Qué es
El contador de agua es de donde parte la alimentación de agua. Como el cuadro eléctrico, su herramienta lo coloca una vez y después lo desplaza: el primer clic en un muro coloca el contador, y cada clic posterior desplaza el contador de la fase en la que dibuja hasta el muro en el que hace clic. La alimentación lo sigue al instante, trazada de nuevo desde su nueva posición. Con Ctrl pulsada, un clic añade otro contador.
Cada toma de agua fría y caliente se alimenta desde el colector más cercano, o desde el contador donde no hay colector, cada una por su propio recorrido. El contador no está en la lista de la herramienta Fontanería: tiene esta herramienta propia.
Cuándo usarlo
- Para colocar la acometida de agua de una vivienda.
- Para llevarlo a otro muro y ver la alimentación trazada de nuevo.
- Para añadir un segundo contador para una segunda vivienda.
Los pasos

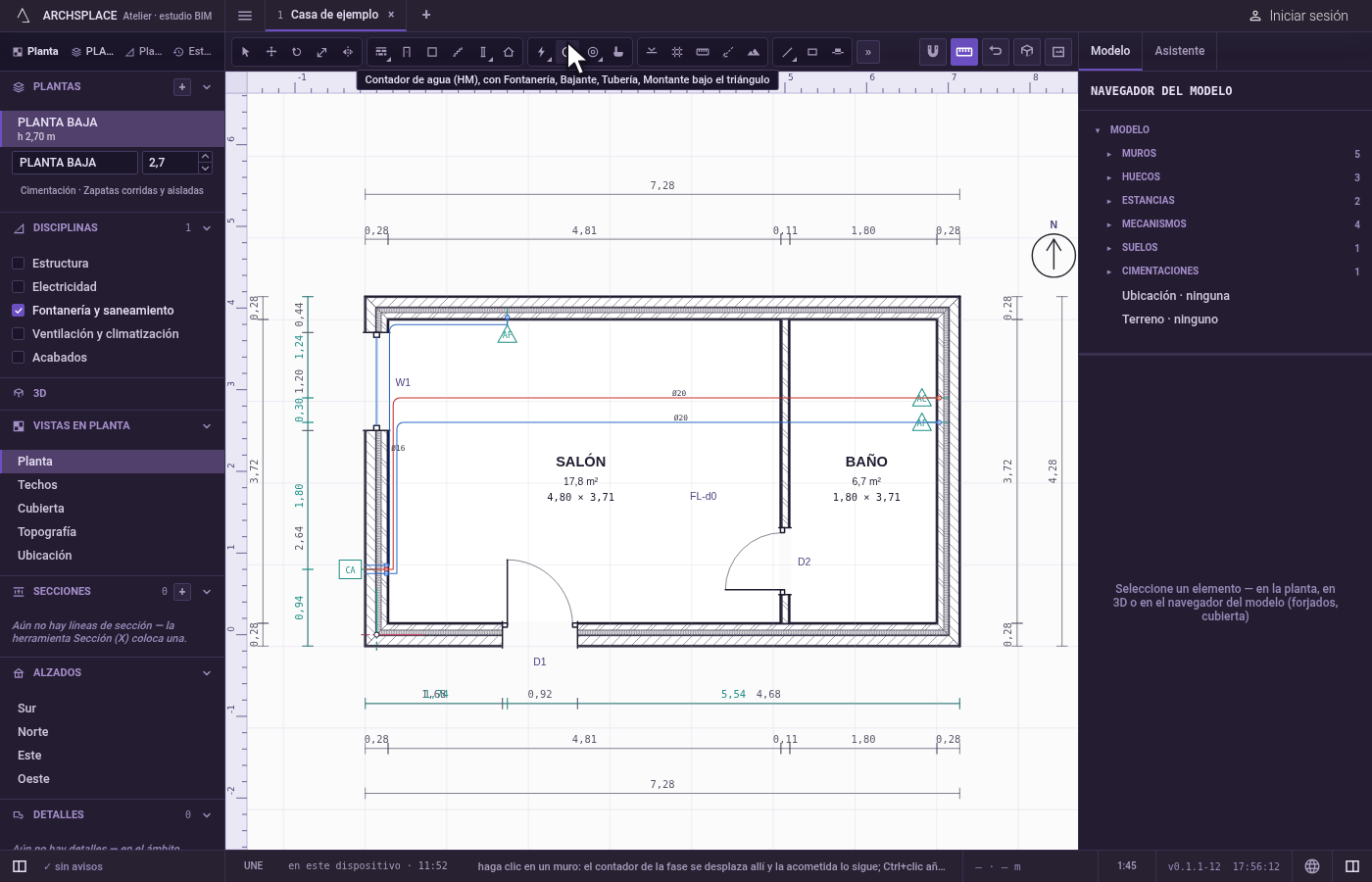

Tome la herramienta. Escriba rápidamente
Hy luegoM, o elíjala en la barra de herramientas, donde comparte botón con las demás herramientas de fontanería. La barra de estado indica que un clic en un muro desplaza ahí el contador de la fase y que Ctrl y un clic añaden otro.
Haga clic en un muro. Haga clic sobre el muro o a menos de unos 60 cm de él, en la cara en la que debe ir. Si todavía no hay ningún contador en esta fase, se coloca ahí. Si hay uno o varios, el más cercano de esta planta se desplaza ahí (el primero, si no hay ninguno en esta planta), y la alimentación lo sigue.

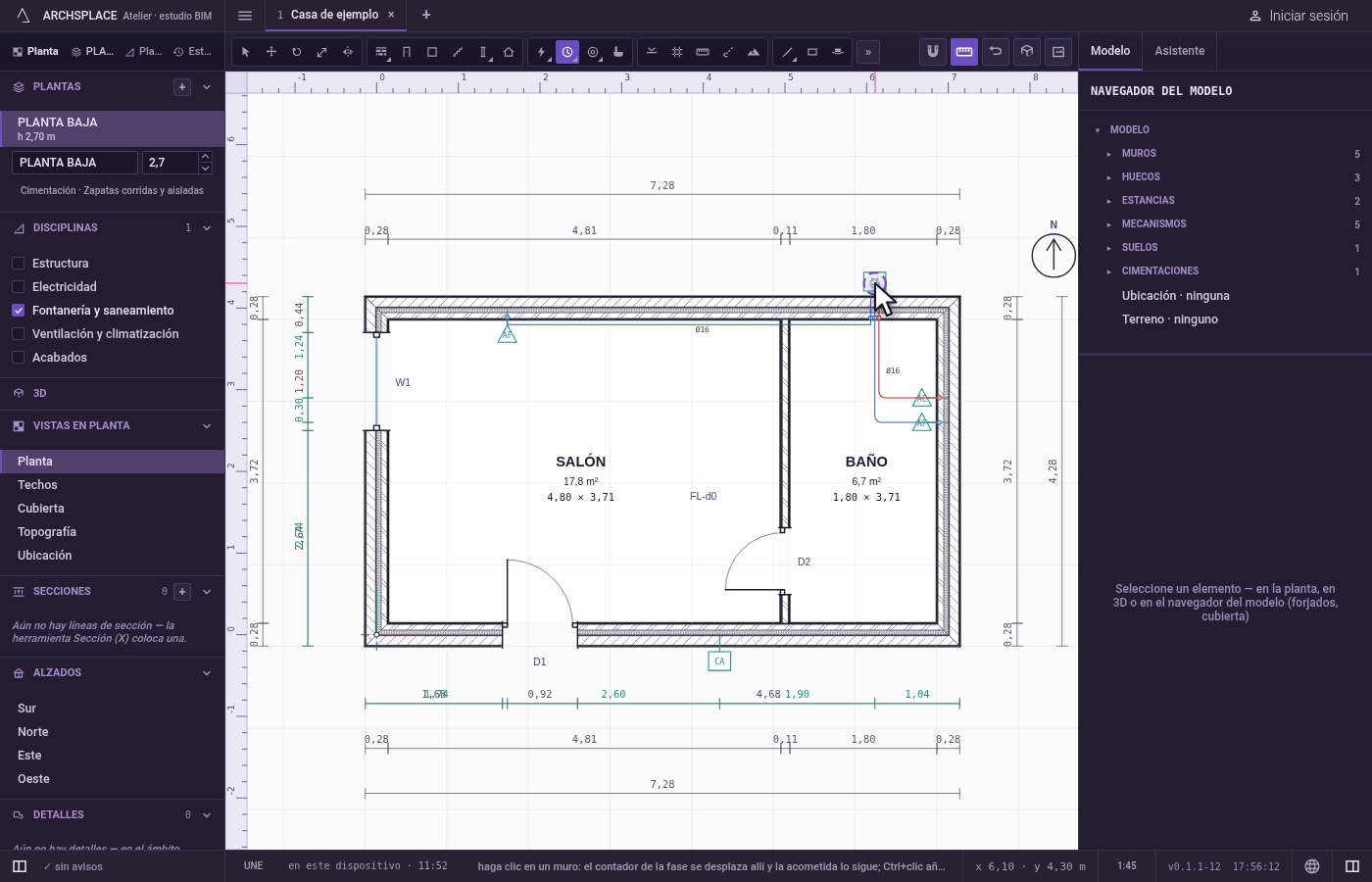

Añada otro con Ctrl. Mantenga pulsada
Ctrl(⌘en Mac) al hacer clic: se coloca un contador nuevo.
Qué rechaza
- Un clic lejos de cualquier muro. A más de unos 60 cm de cualquier muro, no se coloca ni se desplaza nada.
Qué escribe en el contrato
Un paso, que se anula con un solo Deshacer. El primer contador, y cada contador añadido con Ctrl, añade una entrada de mecanismo: el tipo contador de agua, su muro, su distancia a lo largo de él, su cara y su fase. Un desplazamiento cambia solo el muro, la distancia y la cara del contador desplazado. Los recorridos de alimentación nunca se escriben: se calculan cada vez que se construye el proyecto.
Conceptos
Preguntas frecuentes
¿Necesito un contador si coloco un colector?
La alimentación parte del colector más cercano, o del contador donde no hay ninguno. El contador es por donde entra el agua en la vivienda, así que conviene colocarlo en cualquier caso.
¿Cómo desplazo el contador?
Tome la herramienta Contador de agua y haga clic en el muro donde debe ir. El contador se desplaza ahí y la alimentación se vuelve a trazar desde él.
