Círculo por 2 puntos

Círculo por 2 puntos dibuja en el editor de bocetos una circunferencia completa cuyo diámetro va entre los dos puntos en los que hace clic. Encaja un círculo exactamente entre dos puntos existentes, como los dos lados de un hueco.

Qué es

Círculo por 2 puntos dibuja una circunferencia completa a partir de los dos extremos de uno de sus diámetros. Su centro está a medio camino entre ellos y su radio es la mitad de su distancia. Es la forma más rápida de encajar un círculo exactamente entre dos puntos que ya existen, como dos esquinas a las que se ha ajustado.

El círculo se guarda como dos semicircunferencias que se encuentran en sus puntos más a la izquierda y más a la derecha, sea cual sea la dirección del diámetro en el que hizo clic.

Cuándo usarlo

Para encajar una ventana redonda o un óculo exactamente entre dos puntos de la forma vigente.
Para dibujar un círculo cuyo diámetro conoce por dos esquinas en lugar de por su centro.

Los pasos

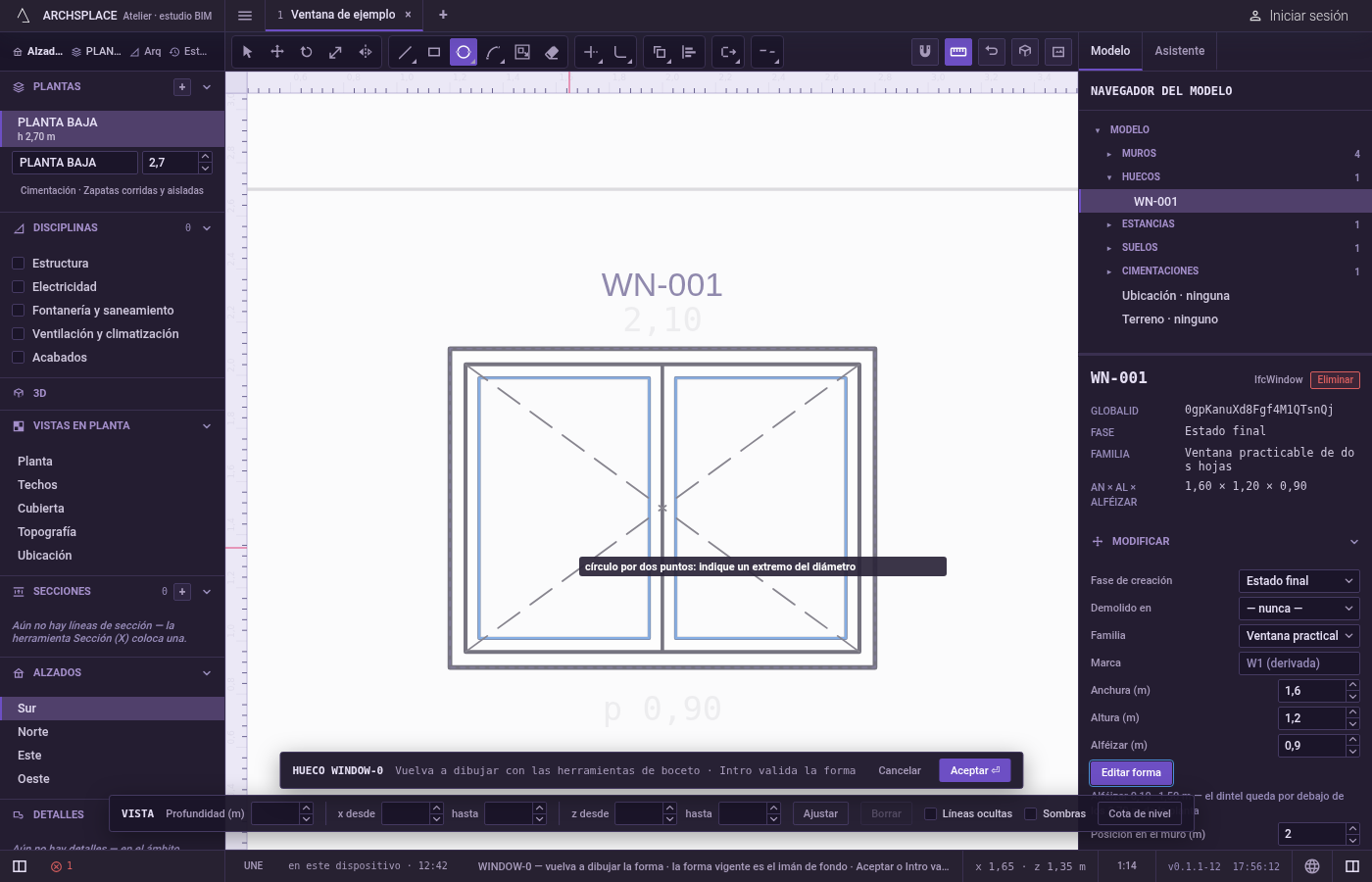

Active Círculo por 2 puntos. En el editor de bocetos (consulte Seleccionar para las formas de entrar), escriba rápidamente C y luego D, o haga clic en Círculo por 2 puntos en la barra de herramientas del editor. La indicación junto al cursor dice círculo por dos puntos: indique un extremo del diámetro.

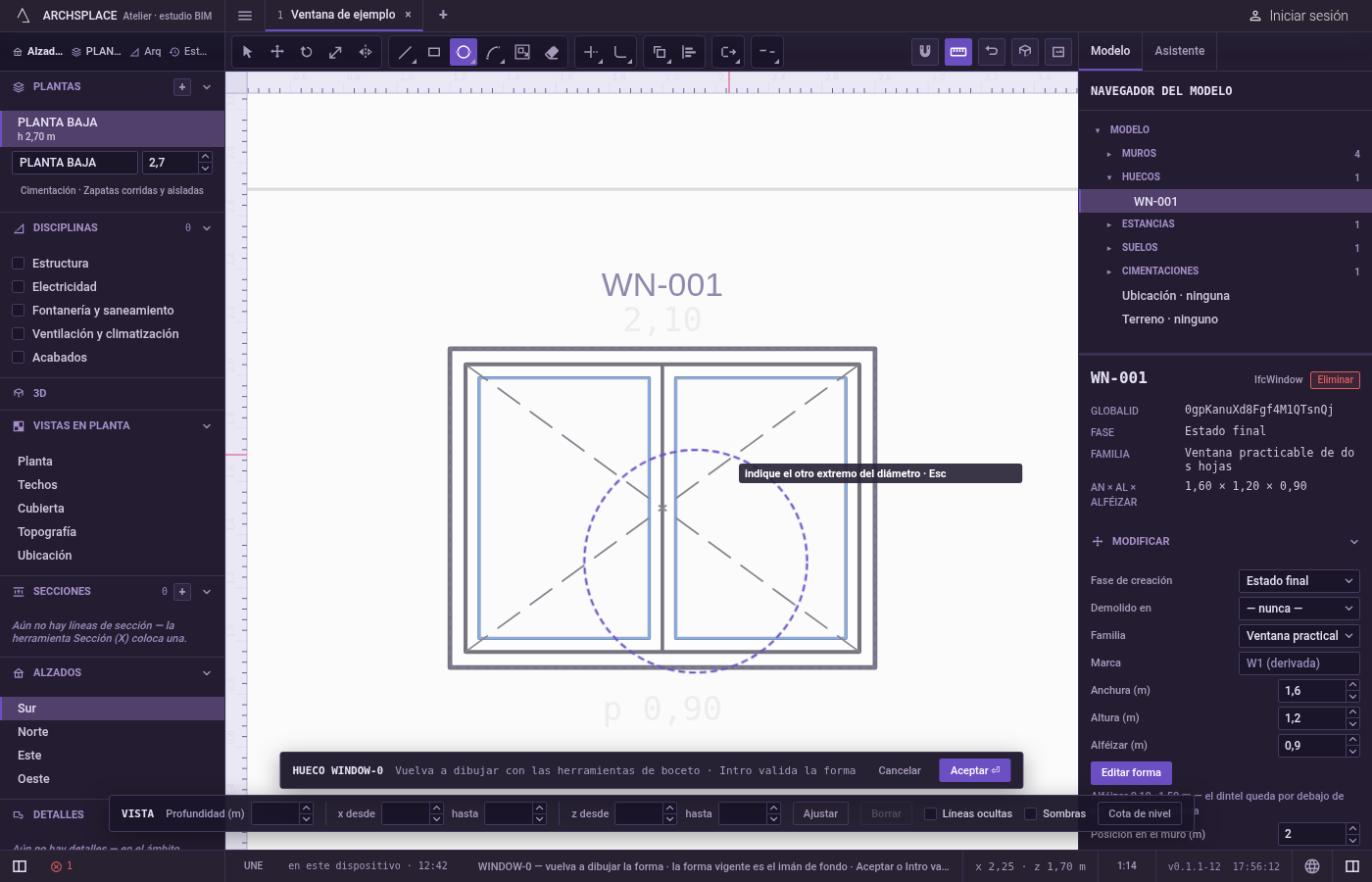

Haga clic en un extremo del diámetro. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. También puede escribirlo como x;y desde el origen del editor, el centro del hueco a ras de suelo o el origen de la planta.

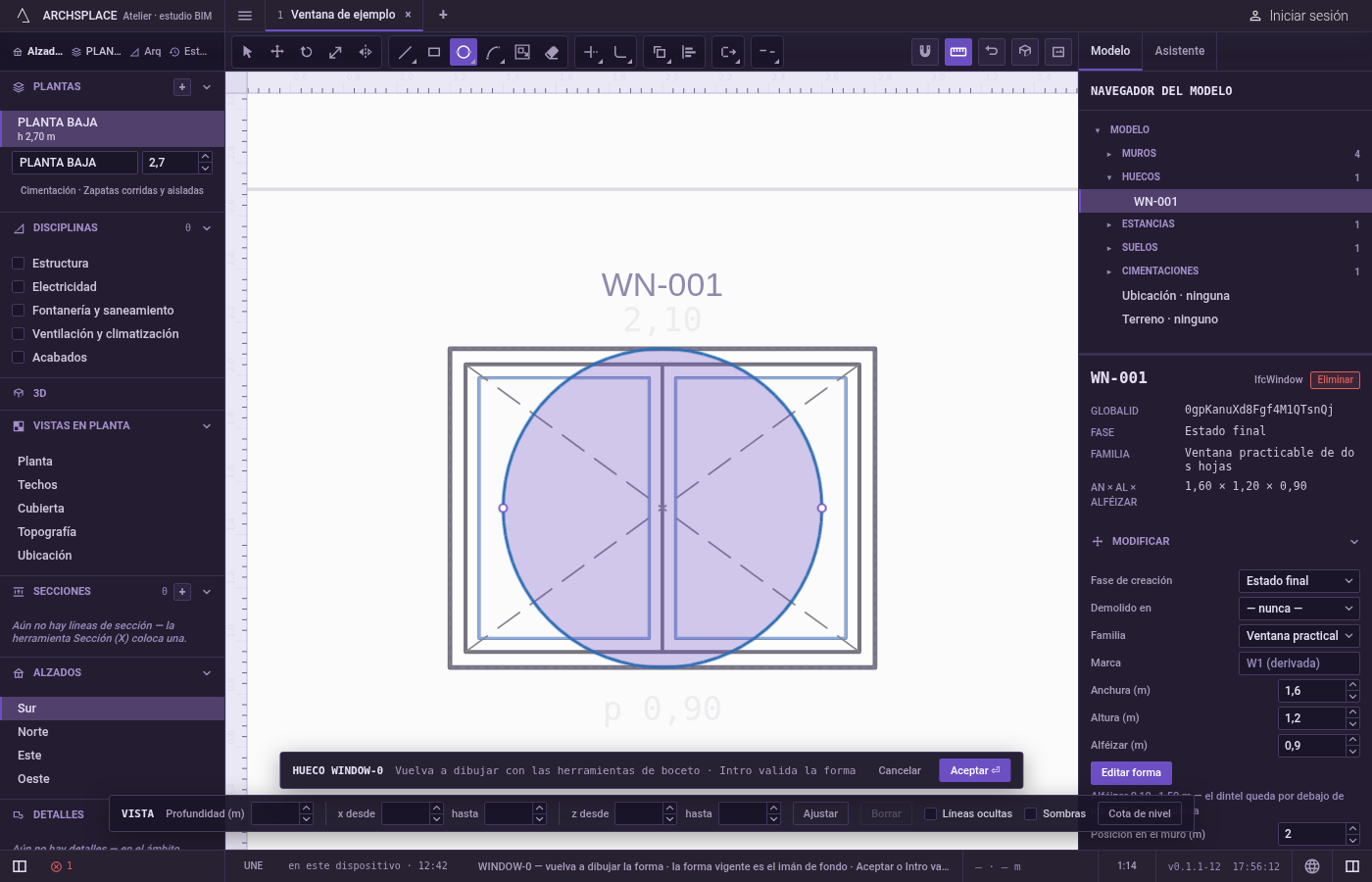

Haga clic en el otro extremo. El círculo sigue al puntero. Haga clic para dibujarlo, o escriba el otro extremo como un punto y pulse Intro: @0.8;0 desde el primer extremo, o @0.8<90 para una distancia con un ángulo en grados. Las coordenadas van en las unidades del proyecto.
Siga trabajando. El círculo se dibuja y queda seleccionado, y la herramienta espera el siguiente. Esc descarta el primer extremo y luego vuelve a Seleccionar.

Qué rechaza

Los dos extremos en el mismo punto. Se rechaza un círculo sin tamaño: ese punto no forma ninguna figura.
Un número solo. Una longitud escrita sola no se toma; escriba el segundo extremo como un punto.
Hacer coincidir sus vértices con sus extremos. Los dos puntos guardados del círculo siempre son sus puntos más a la izquierda y más a la derecha, no necesariamente los dos puntos en los que hizo clic. Aun así, sus puntos quedan exactamente sobre la circunferencia.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Cada círculo es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

Un círculo solo se convierte en dos puntos, cada uno con una curvatura de 1, el tercer número que hace que el lado hasta el punto siguiente sea una semicircunferencia. Una ventana redonda de 80 centímetros de diámetro, centrada a 1,5 metros de altura:

Relacionado

Preguntas frecuentes

¿Cómo encajo una ventana redonda exactamente entre las dos jambas de un hueco?

Escriba rápidamente C y luego D, haga clic en el punto de una jamba y luego en el de la otra. El diámetro del círculo va entre ellos.

¿Puedo escribir el diámetro?

No como un número solo. Escriba en su lugar el segundo extremo como un punto: @0.8;0 para un diámetro de 0,8 en horizontal, o @0.8<90 para uno en vertical, y pulse Intro.

¿Cómo se guarda en comparación con un círculo dibujado con Círculo?

Como dos semicircunferencias que se encuentran en sus puntos izquierdo y derecho, mientras que Círculo guarda cuatro cuartos de arco. Ambos son circunferencias reales.
