Chaflán en el editor de piezas

Chaflán corta la esquina donde se encuentran dos juntas rectas con una junta recta, a las distancias que escriba desde esa esquina a lo largo de cada una. Con distancias de cero las une en una esquina viva, y con juntas seleccionadas, Intro corta a la vez todas sus esquinas.

Qué es

Chaflán corta una esquina con una junta recta corta. Indica dos juntas rectas cerca de la esquina que forman, y Chaflán mide sus distancias hacia atrás desde esa esquina a lo largo de cada una, une los dos puntos con una junta recta y recorta las juntas hasta ella. El lado de cada junta que se conserva es aquel en el que hizo clic. Cuando las indicaciones son dos lados de una misma polilínea o de un rectángulo que se encuentran en una esquina, la esquina se sustituye en su sitio y la forma sigue siendo una sola junta. Cuando son dos juntas independientes, siguen siendo dos, y el corte pasa a ser una junta propia.

Con las dos distancias en cero, Chaflán no corta: recorta o alarga las dos juntas hasta que se encuentran en una esquina viva.

Cuándo usarlo

Para cortar las esquinas de un cuadrado y obtener un octógono, para un pavimento de octógonos y tacos.
Para achaflanar el encuentro de dos juntas con distancias exactas.
Para cortar a la vez todas las esquinas de una polilínea o de un rectángulo.

Los pasos

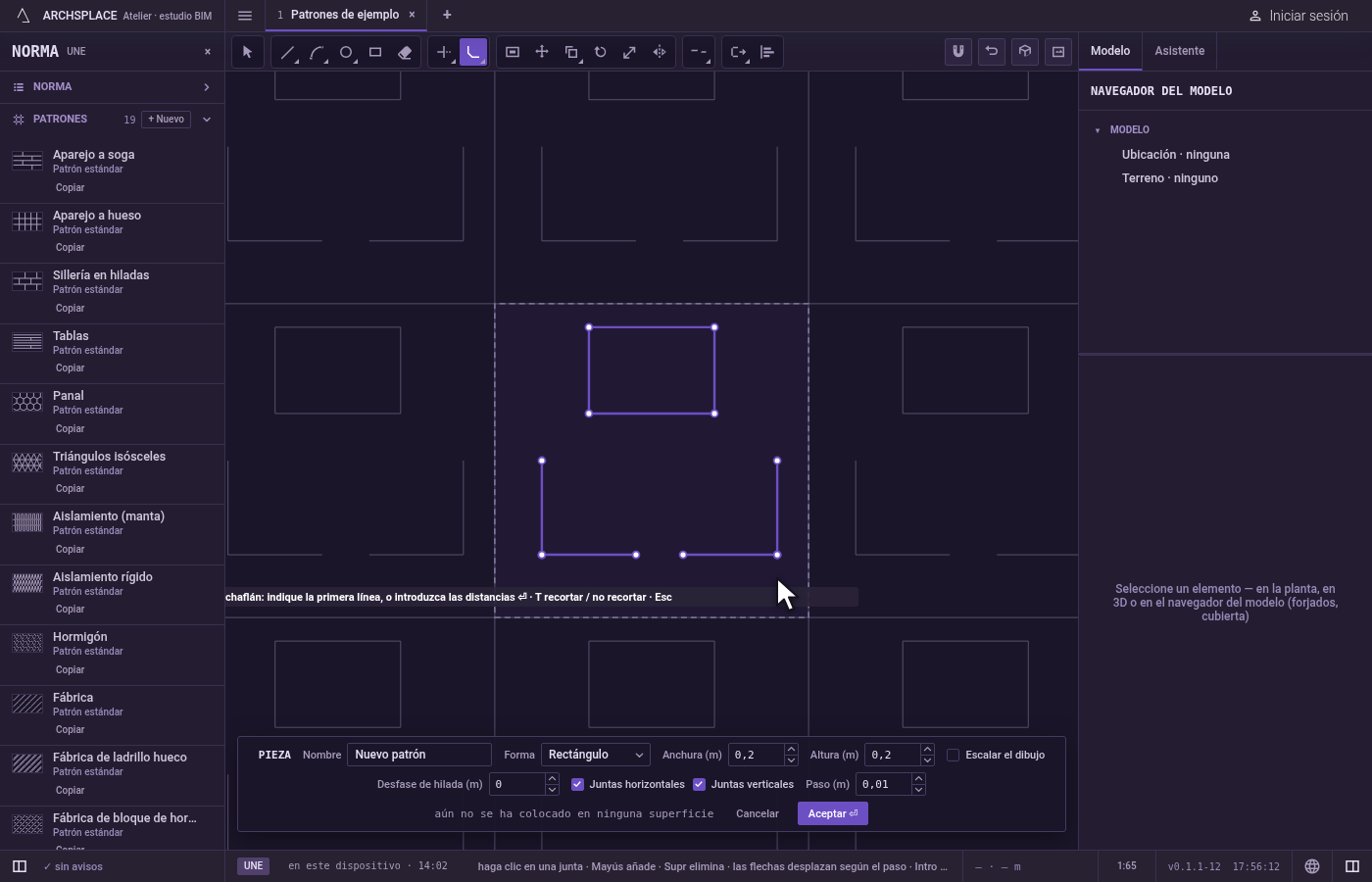

Tome la herramienta. Escriba C, H, A una detrás de otra, o haga clic en Chaflán en la barra. Comparte botón con Empalme. La C abre Círculo un instante, y las letras que siguen completan Chaflán. Las distancias empiezan en cero cada vez que toma la herramienta.

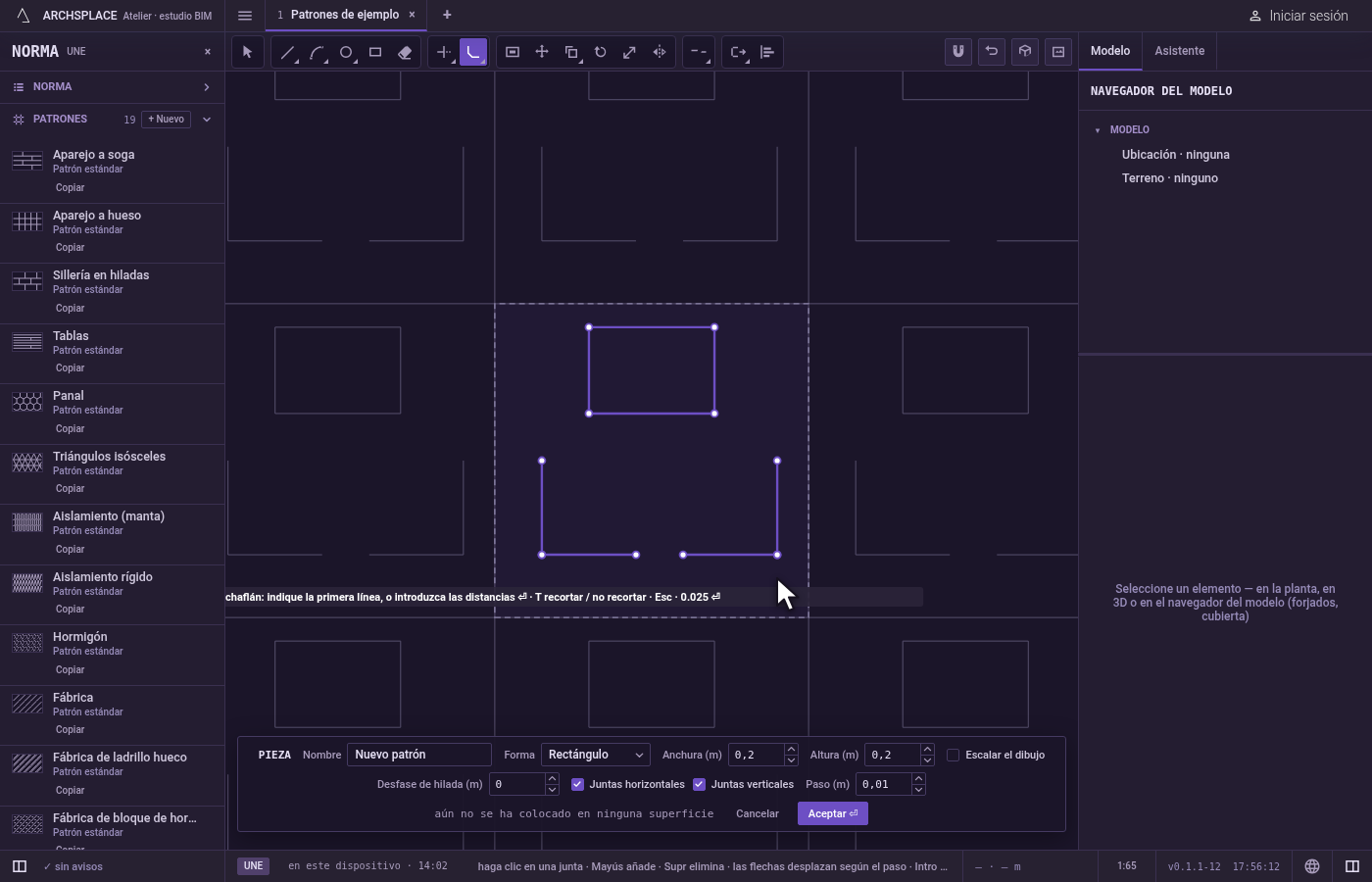

Escriba las distancias. Escriba una distancia para los dos lados, o dos separadas por x (por ejemplo 0.02x0.04), y pulse Intro. Puede escribir otras nuevas en cualquier momento mientras tiene la herramienta en la mano.

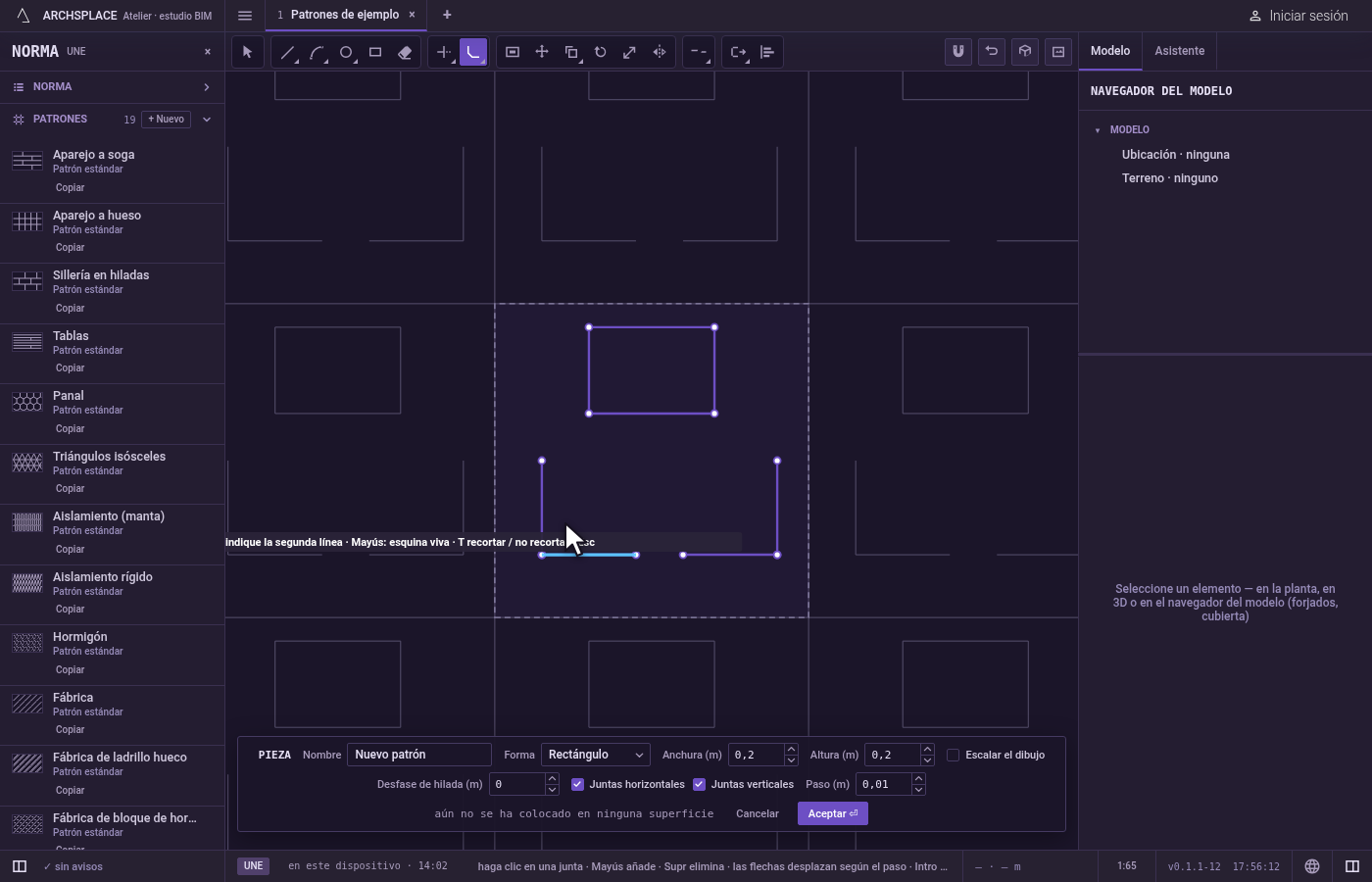

Indique la primera junta. Haga clic en una junta recta cerca de la esquina, en el lado que quiere conservar. Se queda iluminada mientras busca la segunda. La indicación lee el propio puntero, sin ajuste, así que en un cruce toma la junta a la que apunta.

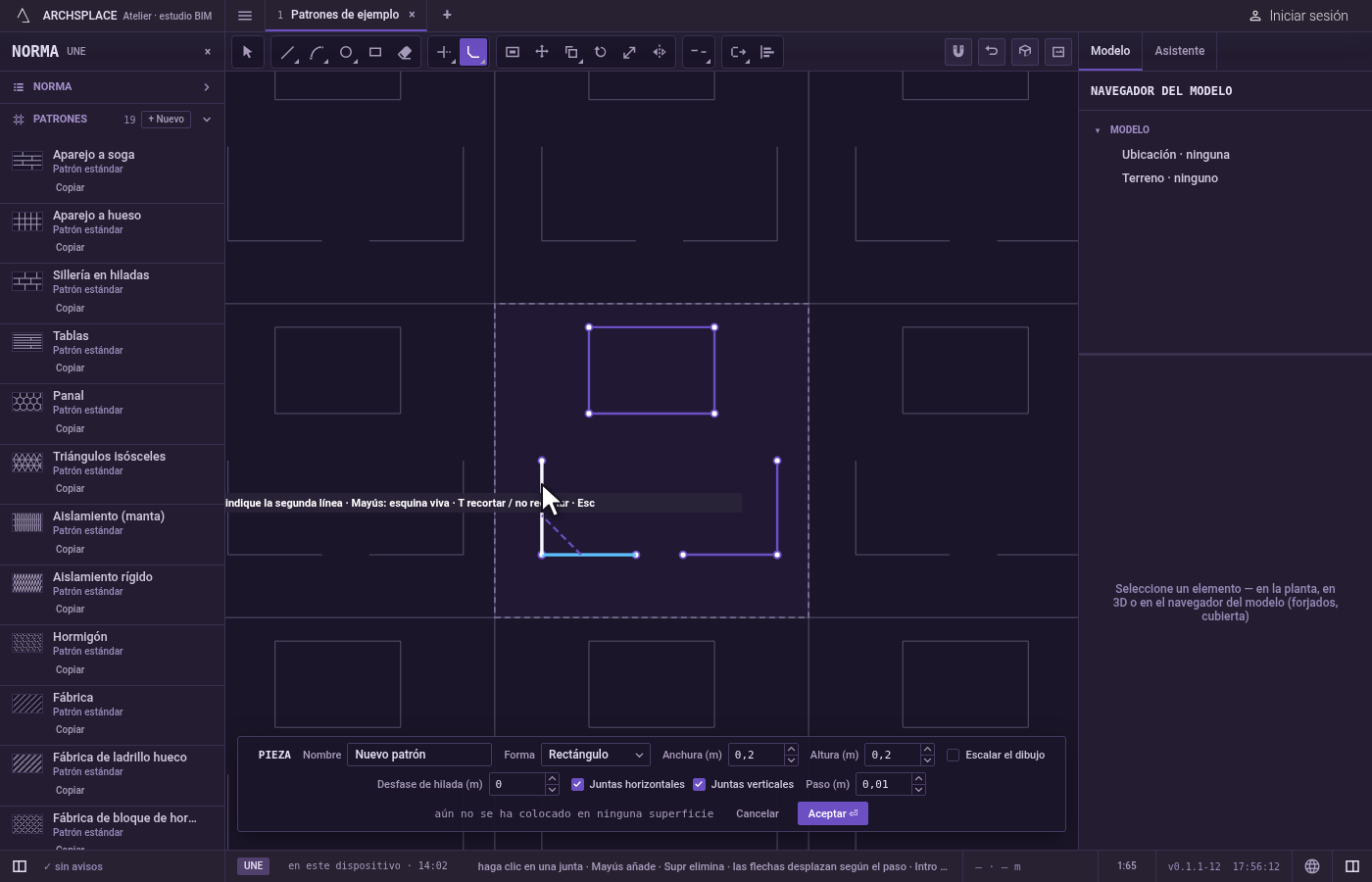

Indique la segunda junta. Cuando el puntero pasa sobre ella, se muestra el corte que se haría. Haga clic en ella, en el lado que quiere conservar. Mantenga pulsada Mayús en este clic para obtener una esquina viva, sean cuales sean las distancias. La herramienta espera entonces la esquina siguiente, con las mismas distancias.

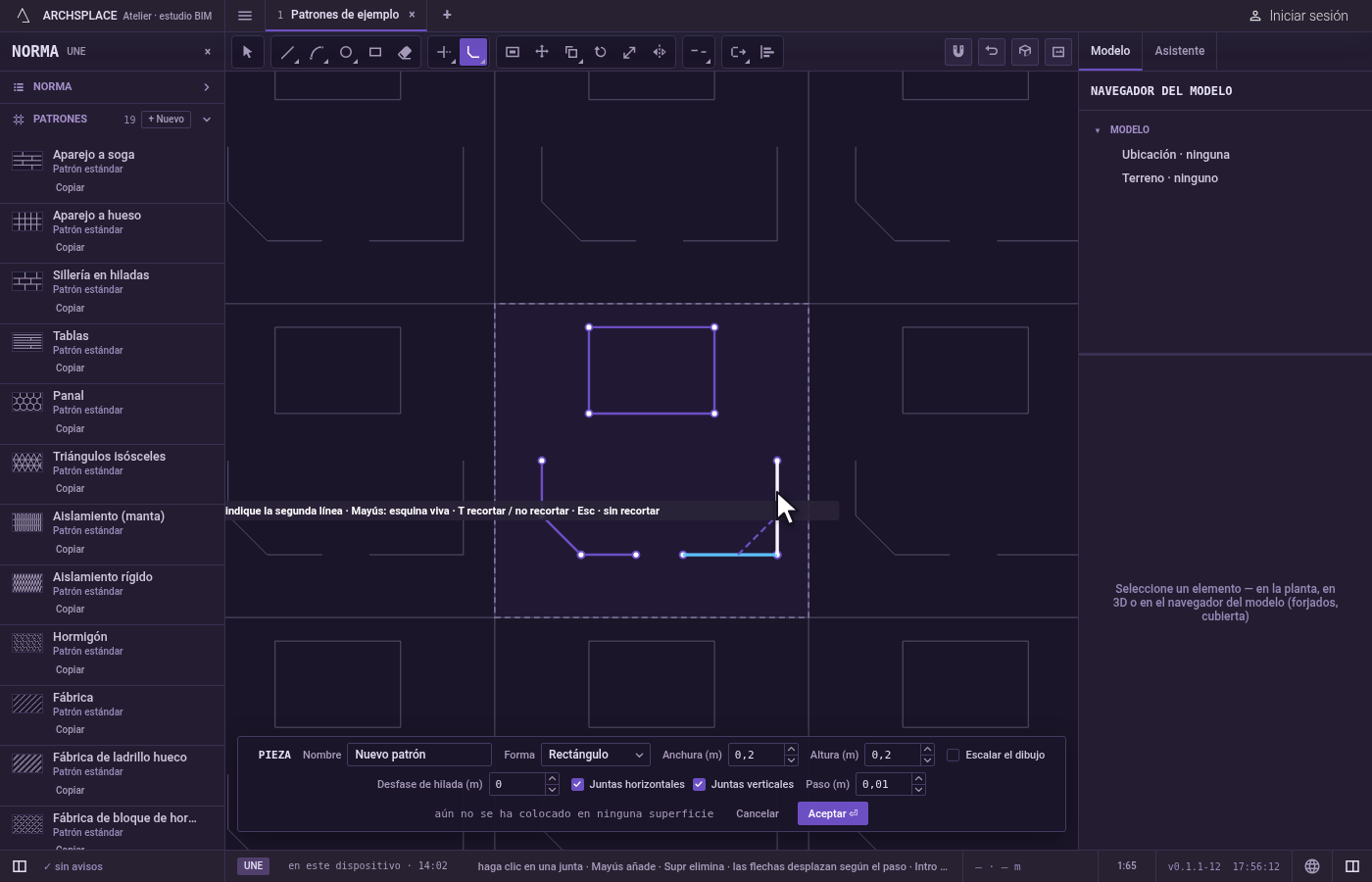

Conserve las juntas enteras, si quiere. Pulse T antes de la segunda indicación para pasar a sin recortar: la junta de corte se añade y las dos juntas se quedan como estaban. La indicación muestra sin recortar mientras está activo.

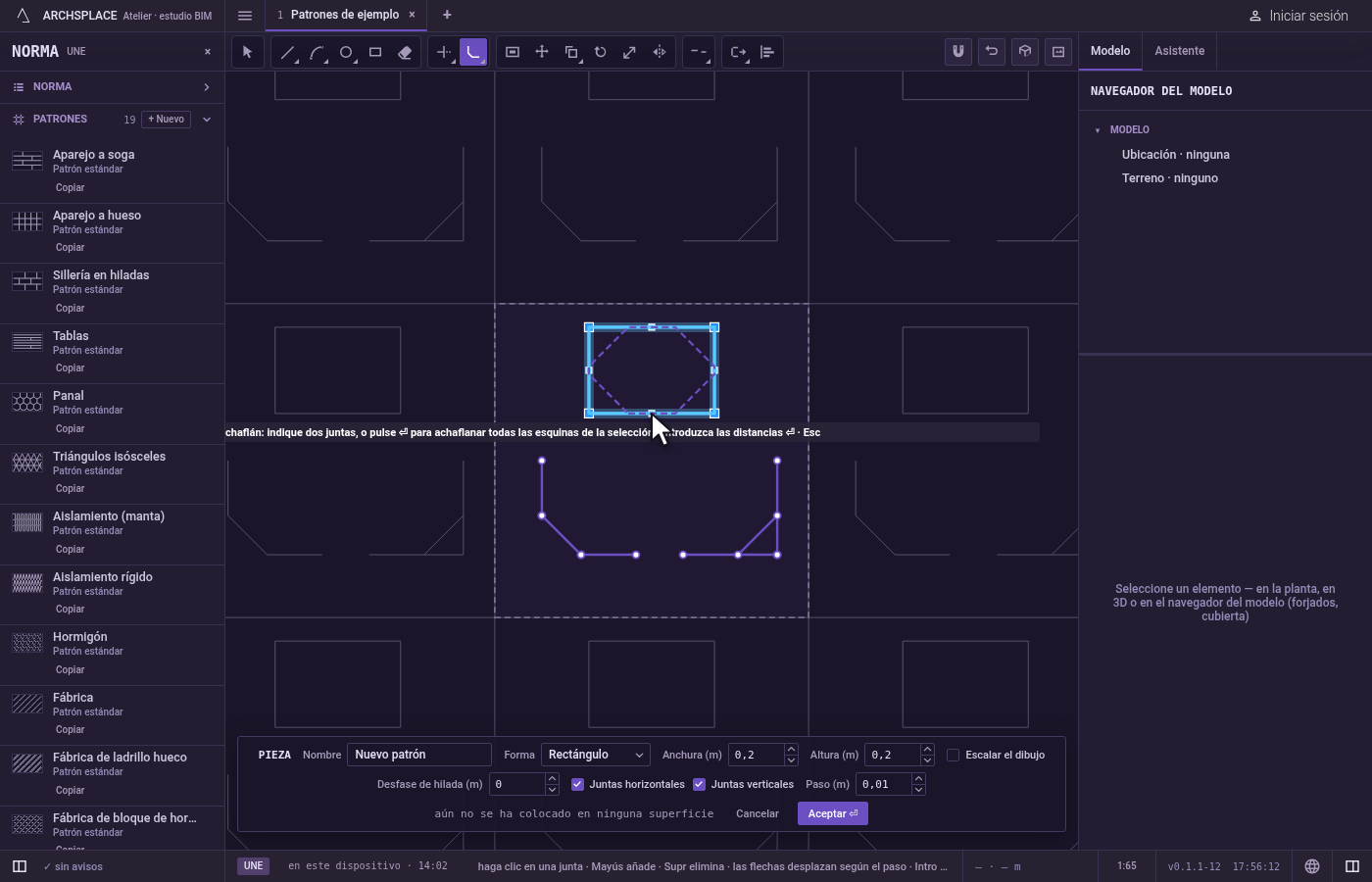

O corte todas las esquinas de una selección. Seleccione juntas antes de tomar la herramienta. Escriba las distancias y pulse Intro, y luego vuelva a pulsar Intro: se cortan todas las esquinas de las juntas seleccionadas que admiten el corte, y el editor dice cuántas esquinas se han tratado y cuántas se han dejado como estaban.

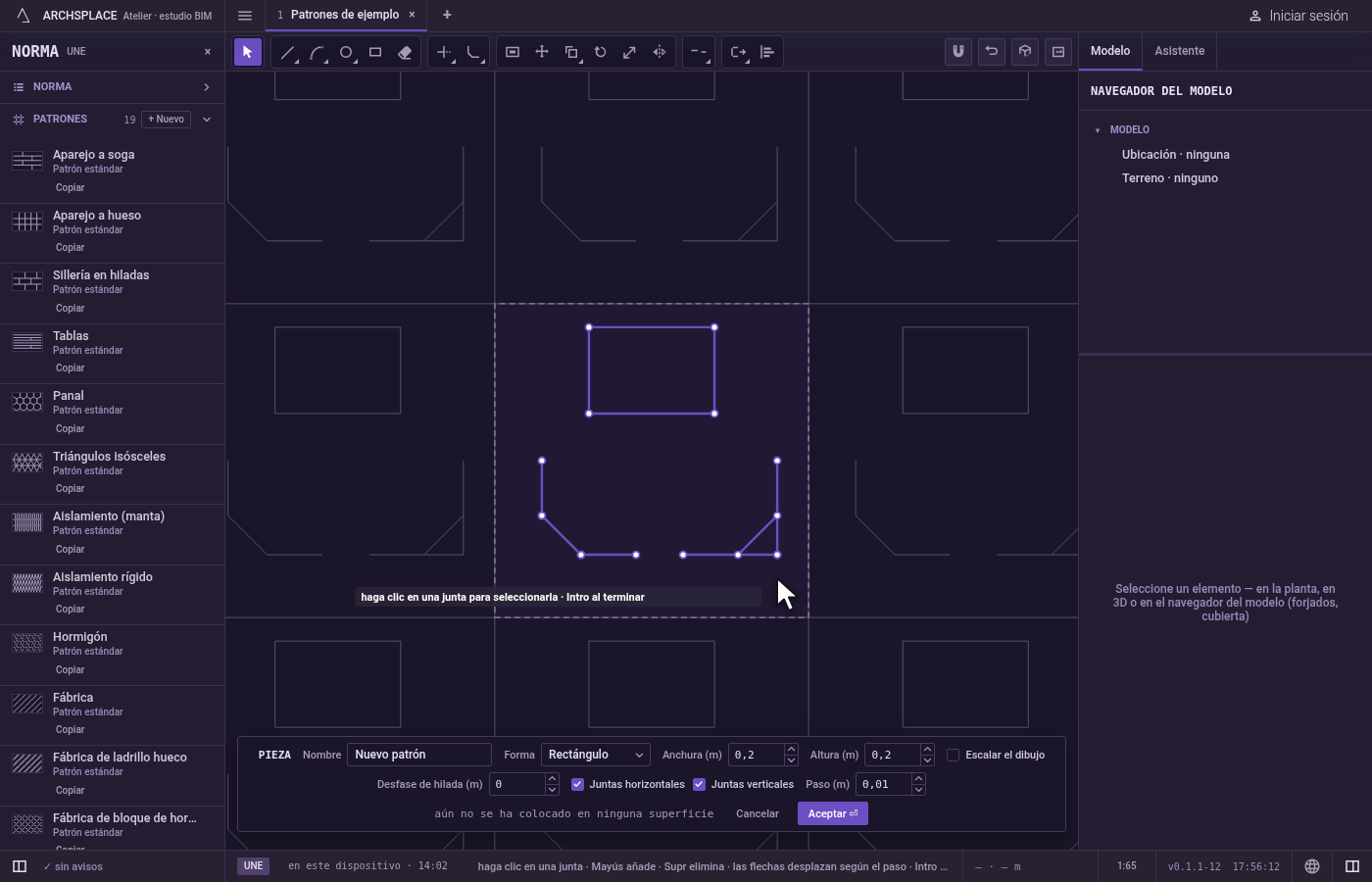

Termine. Esc descarta la primera indicación y luego deja Chaflán por Seleccionar. Ctrl+Z deshace la última esquina. Pulse Aceptar en la barra al pie para entregar la pieza.

Qué rechaza

Un arco. Un chaflán solo une líneas rectas, y la indicación lo dice. Use Empalme para una esquina con un arco.
Un clic en el vacío. La indicación dice no hay ninguna línea ni arco ahí.
La misma junta dos veces. La segunda indicación debe ser otro segmento: indique un segundo segmento distinto.
Juntas que nunca se encuentran. Dos líneas paralelas se rechazan con estos lados nunca se cortan.
Distancias demasiado largas. Si una distancia sobrepasa el extremo de su junta, la indicación dice la esquina no cabe en estos lados.
Un corte en mitad de una forma. Indicar dos lados de una misma polilínea que no se encuentran en una esquina se rechaza con esto cortaría una línea por su mitad.
Una distancia negativa. Se ignora, y las distancias se quedan como estaban.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo doy distancias distintas a cada lado?

Escriba las dos distancias separadas por x, por ejemplo 0.02x0.04, y pulse Intro. La primera se mide a lo largo de la primera junta que indique, y la segunda a lo largo de la segunda.

¿Por qué Chaflán rechaza mi arco?

Un chaflán solo une líneas rectas. Para suavizar una esquina entre un arco y una línea, use Empalme.

¿Por qué Chaflán solo ha hecho una esquina viva?

Las distancias empiezan en cero cada vez que toma la herramienta, y cero une las dos juntas en una esquina viva. Escriba las distancias y pulse Intro antes de indicar.
