Fases
Las fases son los momentos de la vida de un proyecto, el edificio existente y el final al principio, y una fase comparativa muestra lo que cambia de una a otra: lo que se derriba y lo que es obra nueva. Cada elemento indica la fase en la que se construye y, cuando desaparece, la fase en la que se derriba, y cada vista dibuja la fase que usted elija.
Qué es
Las fases de un proyecto aparecen en la sección Fases de la barra lateral, con su número y Añadir fase. Todos los proyectos empiezan con tres:
- Existente: el edificio tal como está, fase 1.
- Estado final: el edificio tal como será, fase 2.
- Construcción / Demolición: una fase comparativa, de Existente a Estado final.
Cada fase es una ficha: su nombre y luego su orden (fase 1) o, en una fase comparativa, las dos que compara (⇄ Existente → Estado final). Un clic en una ficha muestra esa fase en todas las vistas; la línea de posición de la barra lateral la nombra. Cada ficha tiene dos flechas para subirla o bajarla, y una × para quitarla. La fase en curso se edita bajo la lista: su nombre en un campo, y ⇄ para hacerla comparativa o simple de nuevo. Una fase comparativa muestra dos listas, Comparar desde y Comparar con.
Un elemento se construye en una fase y puede derribarse en una fase posterior. Lo que dibuja se crea en la fase a la vista o, en una fase comparativa, en la fase con la que compara. Su panel tiene Fase de creación y Demolido en (nunca, o una fase) siempre que el proyecto tenga más de una fase simple. Un elemento se dibuja en todas las fases desde aquella en la que se crea hasta aquella en la que se derriba. En una fase comparativa, la planta dibuja como siempre un muro que existe en las dos fases, como derribado un muro que ya no está en la segunda, en rojo claro con un contorno amarillo a trazos, y como obra nueva un muro que es nuevo en la segunda, en verde claro con un contorno rojo.
La exportación IFC, los cuadros y los archivos sacados de una vista contienen la fase a la vista.
Cuándo usarlo
- Para dibujar una reforma: la casa existente, lo que se derriba y lo que se construye.
- Para hacer un plano de demolición y obra nueva.
- Para dividir un proyecto en etapas, cada una una fase.
Los pasos

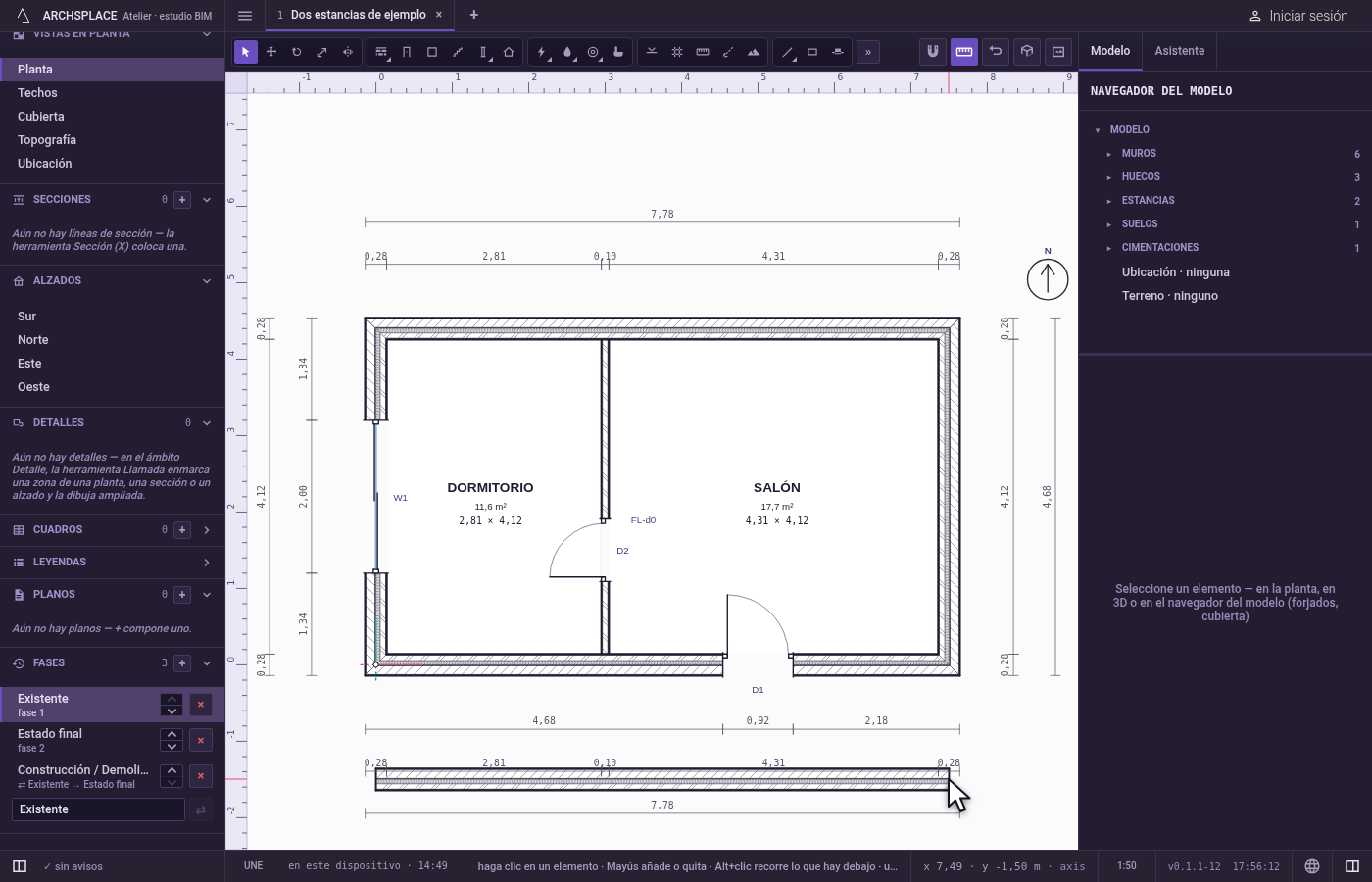

Dibuje los muros existentes. Haga clic en Existente en Fases. Dibuje los muros que existen hoy: se crean en Existente.

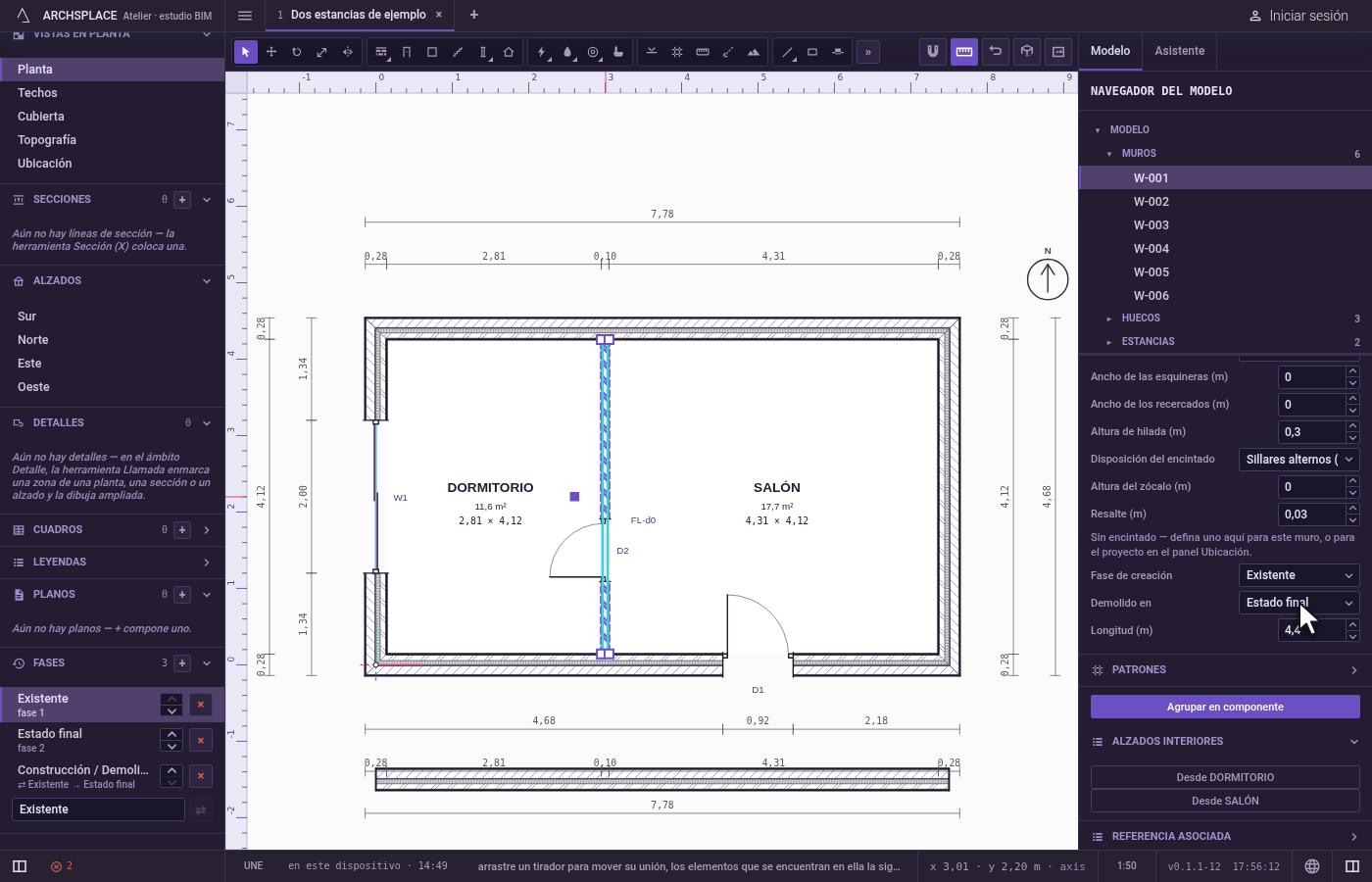

Derribe un muro. Seleccione un muro que vaya a desaparecer y, en su panel, fije Demolido en en Estado final.
Dibuje la obra nueva. Haga clic en Estado final. El muro derribado ha desaparecido. Dibuje los muros nuevos: se crean en Estado final.

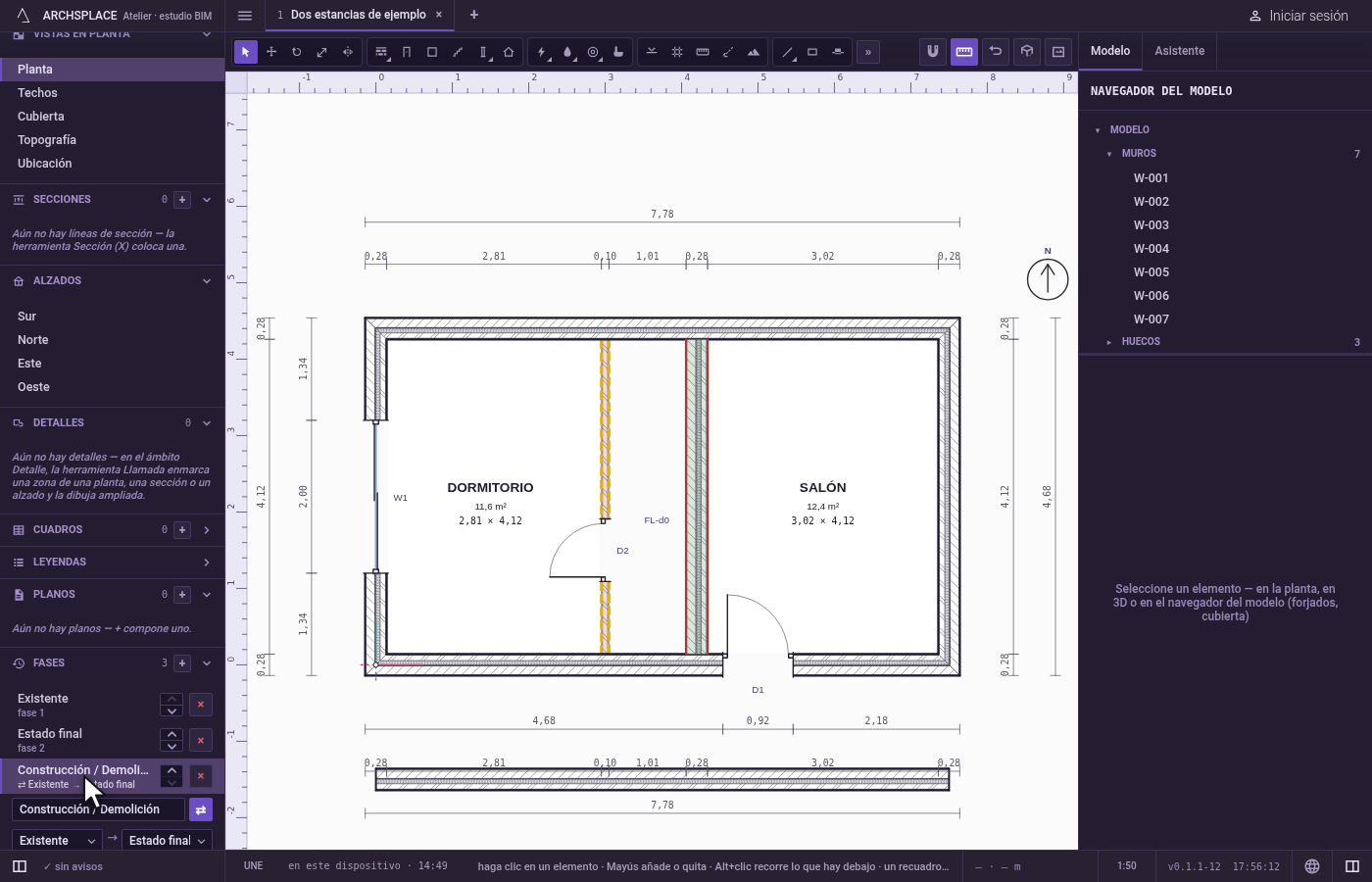

Compare. Haga clic en Construcción / Demolición. La planta muestra los muros existentes como están, el muro derribado en rojo claro con un contorno a trazos, y los muros nuevos en verde claro.

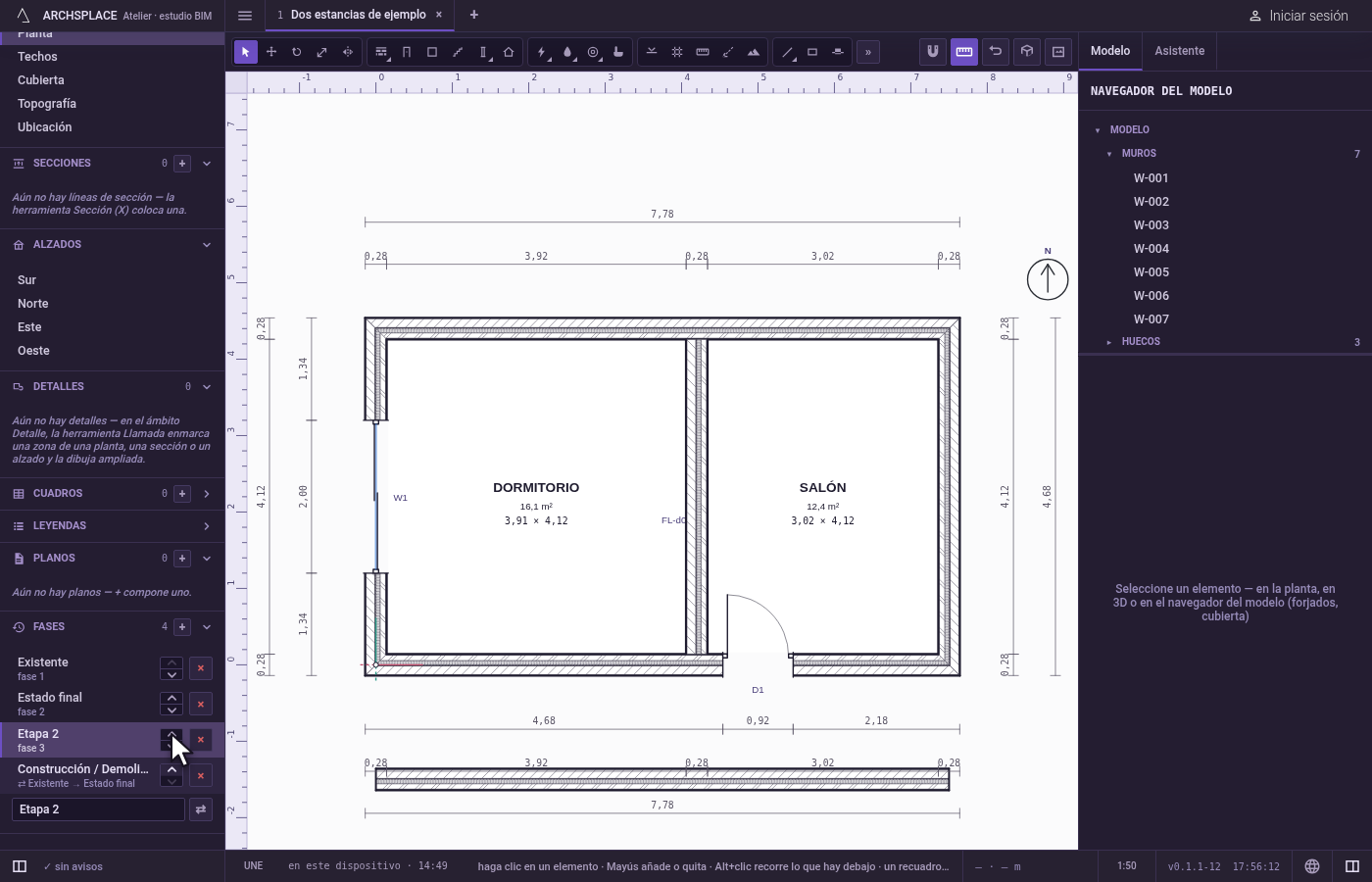

Añada una fase. Haga clic en Añadir fase. Fase 4 se suma al final de la lista. Haga clic en su ficha, escriba Etapa 2 en el campo del nombre, bajo la lista, pulse
Introy súbala con su flecha.
Qué rechaza
- Quitar la última fase simple. Un proyecto siempre tiene al menos una: su ficha no tiene ×.
- Una fase comparativa sin al menos dos fases simples que comparar. ⇄ sigue en gris.
- Un nombre vacío. La fase conserva su nombre.
Qué escribe en el contrato
Las fases son las phases del proyecto, en orden, cada una con su id, su label y su kind (NORMAL, o COMPARE con from y to). Un proyecto que nunca las ha tocado no lleva ninguna, y se aplican las tres predeterminadas. Un elemento escribe su phase, la fase en la que se crea, y su demolished, la fase en la que desaparece. Quitar una fase pasa sus elementos a la siguiente fase simple, o a la anterior cuando era la última. Cada cambio es un paso que se anula con un solo Ctrl+Z.
Preguntas frecuentes
¿Cómo dibujo una reforma?
Dibuje lo que existe hoy en la fase Existente. Marque lo que se derriba como Demolido en Estado final, y dibuje lo que se añade en Estado final. La fase Construcción / Demolición muestra entonces las dos juntas: los muros derribados a trazos y los muros nuevos en su propio color.
¿Cómo muestro un muro como derribado?
Selecciónelo y fije Demolido en, en su panel, en la fase en la que desaparece. Se dibuja en las fases anteriores a esa, desaparece a partir de ella, y se dibuja como derribado en una fase comparativa.
¿Puedo añadir mis propias fases?
Sí. Añadir fase, en la sección Fases de la barra lateral, crea una nueva; cámbiele el nombre en el campo que hay bajo la lista, y muévala con sus flechas. Cualquier fase puede hacerse comparativa, para mostrar lo que cambia de una fase a otra.
