Vistas de una planta

Cada planta se dibuja de cinco maneras. Cada vista es un dibujo propio, calculado a partir del modelo cada vez que se abre, y cada una nombra lo que mira:

• Planta, la planta propiamente dicha: el nivel cortado a su altura de corte, con los muros seccionados, las puertas con su barrido de apertura, las ventanas, las estancias, las escaleras y los forjados, y las fachadas y sus huecos acotados.

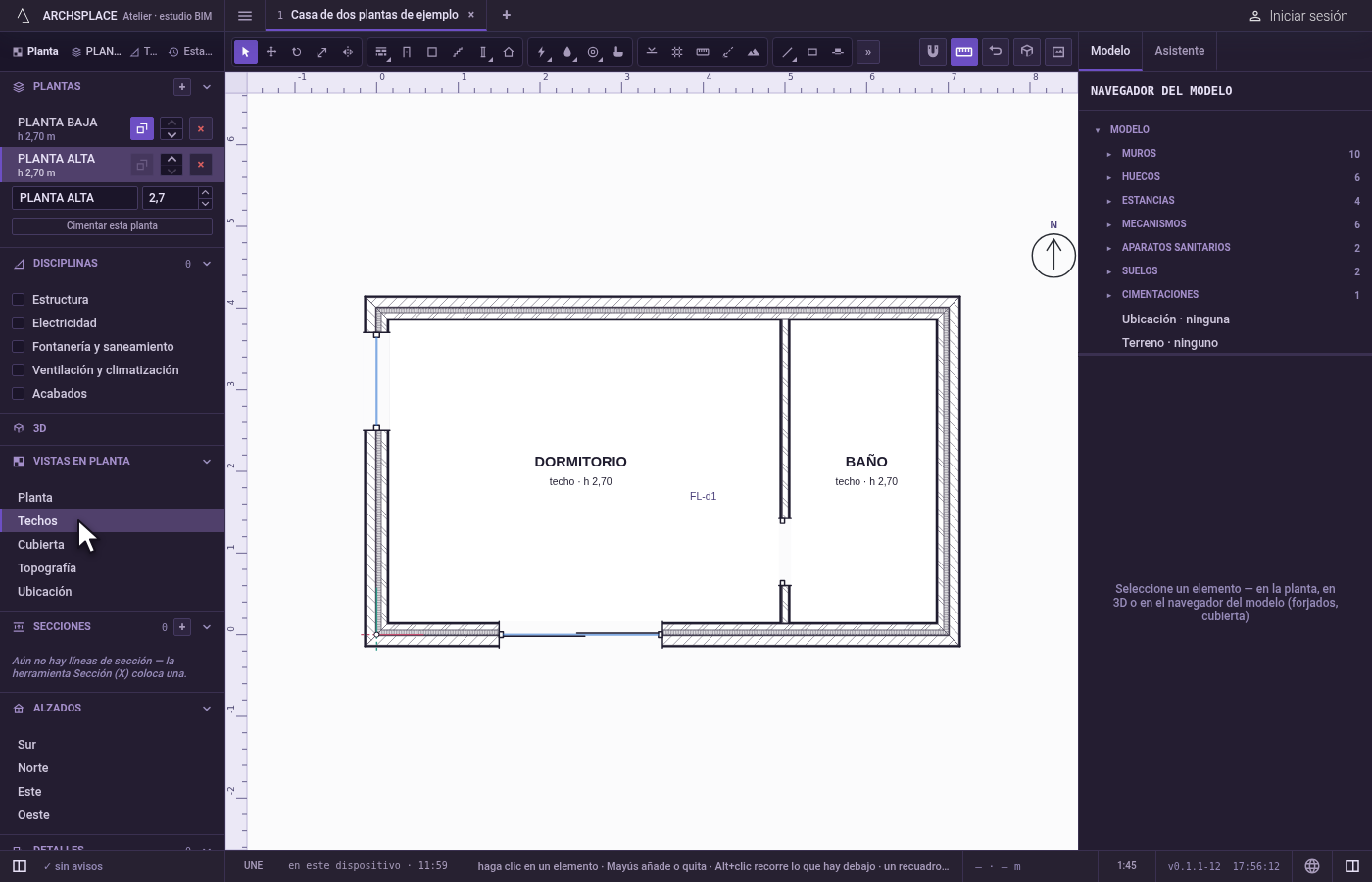

• Techos, la planta de techos reflejada: el mismo corte mirando hacia arriba. Las estancias se nombran por su techo y su altura, un falso techo aparece discontinuo, se dibujan las vigas por encima, los puntos de luz y los mecanismos de techo, y cada hueco del forjado superior lleva la indicación «doble altura». No se muestra nada de lo que está apoyado en el suelo, y las puertas muestran su hueco, no su hoja.
• Cubierta, la planta de cubierta: nada cortado. Todas las cubiertas vistas desde arriba, los muros que tienen debajo en discontinuo, los ejes y las marcas de sección, y la cubierta acotada al sur y al oeste: sus aleros, las esquinas de los muros que tiene debajo, las cumbreras y la cota total.
• Topografía, la vista del terreno y de la cimentación: el levantamiento con sus curvas de nivel y cada lectura como una pequeña cruz con su cifra, y sobre él las zapatas de la planta que se apoya en el terreno. Es la misma sea cual sea la planta abierta.
• Ubicación, toda la parcela desde arriba, a 1:200 para empezar: curvas de nivel cada 50 cm con una de cada cinco rotulada, la sombra que proyecta el edificio en la fecha y la hora del sol de la sesión, las cubiertas encima, las cotas del terreno natural en las esquinas del edificio y el norte.

La vista Ubicación lleva las herramientas de planta y el imán, como la planta. Las disciplinas no tienen vistas propias: Estructura, Electricidad, Fontanería y saneamiento, Ventilación y climatización y Acabados son superposiciones que se añaden sobre cualquiera de ellas (consulte Superposiciones).

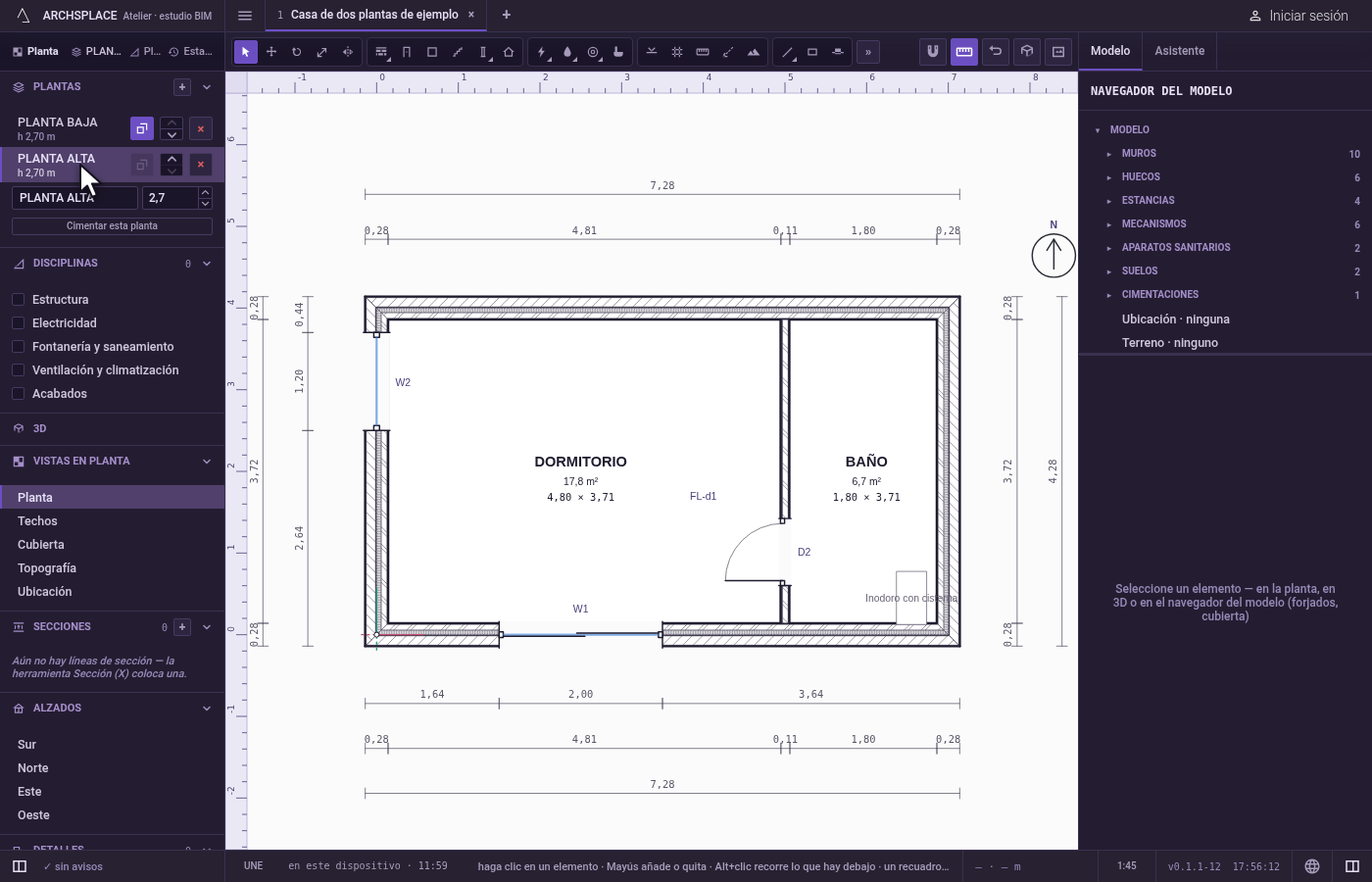

• Para dibujar en la planta, y comprobar los techos, los puntos de luz y los conductos en la planta de techos.
• Para comprobar las cubiertas y sus cotas en la planta de cubierta.
• Para replantear el terreno y la cimentación en la vista Topografía.
• Para preparar el plano de emplazamiento de una licencia, con sus curvas de nivel y su sombra.

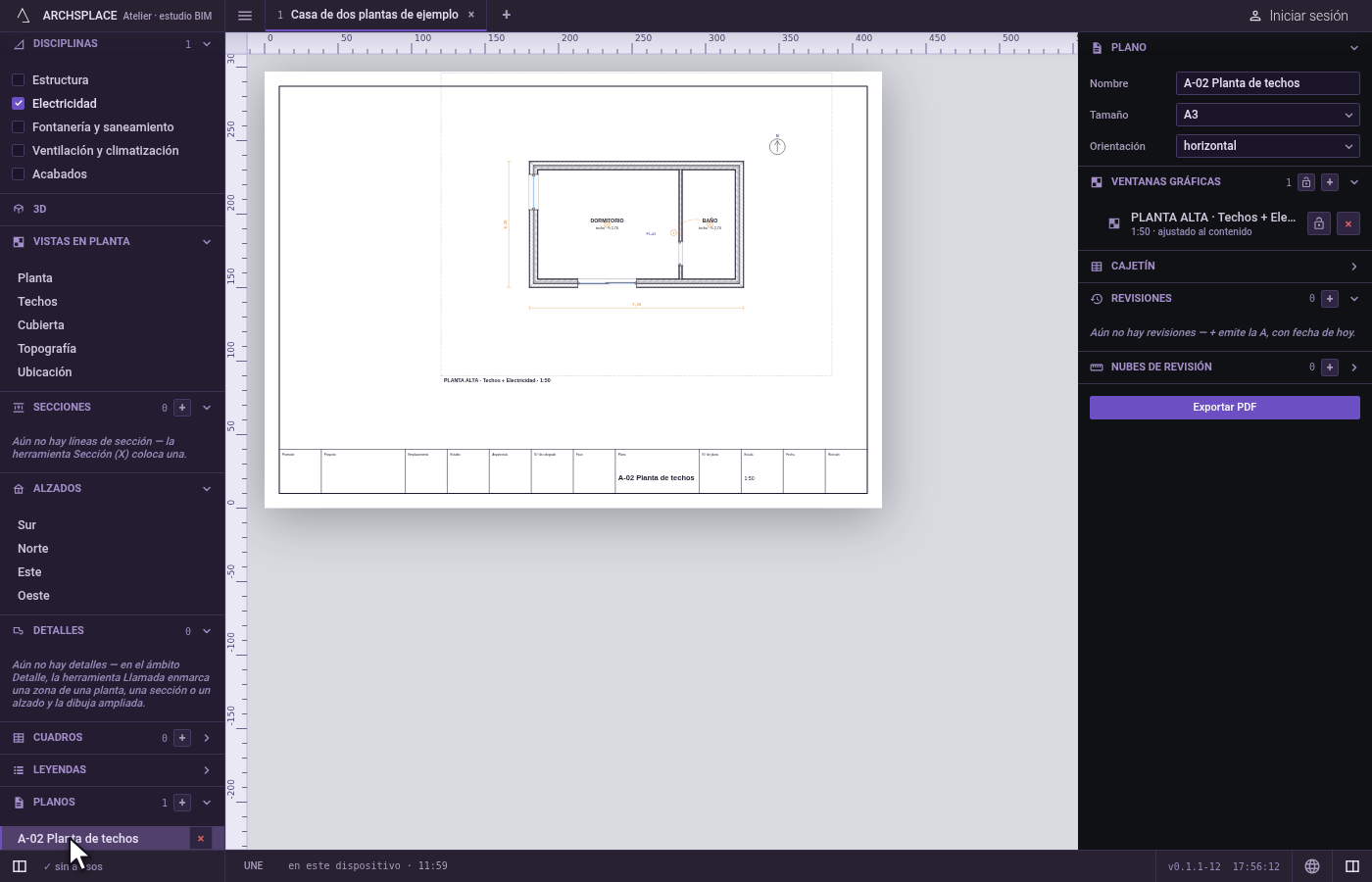

Nada. Abrir una vista, o activar o desactivar una superposición, solo cambia lo que mira; las superposiciones se recuerdan para el proyecto en este ordenador. Solo se escribe en el proyecto lo que dibuja en una vista, y la ventana gráfica de una vista colocada en un plano.
