Un hueco de forjado es una abertura hecha a mano en el forjado de una planta, cuadrada o circular, para un patinillo, un conducto o un hueco que una escalera no abre por sí sola. Se inicia desde el panel del forjado y se dibuja en la planta con dos clics.
Qué es
Un hueco de forjado es una abertura que usted abre en el forjado de una planta. Es cuadrado, por dos esquinas opuestas, o circular, por su centro y su radio. El hueco que necesita una escalera en el forjado superior se abre por sí solo; un hueco de forjado sirve para todo lo demás: un patinillo, un conducto, una doble altura.
Un hueco es un hueco, no un paso. Lo único que lo atraviesa es un montante o una bajante que coloque dentro de él. Ningún circuito, tubería ni conducto de los que traza el estudio pasa nunca por un hueco, y se señala un punto de luz o una rejilla suspendidos bajo uno, porque ahí no hay techo que los sostenga.
Cuándo usarlo
- Para abrir el forjado para un patinillo de instalaciones.
- Para crear una doble altura sobre un salón.
- Para dejar una abertura circular para un conducto o una chimenea.
Los pasos

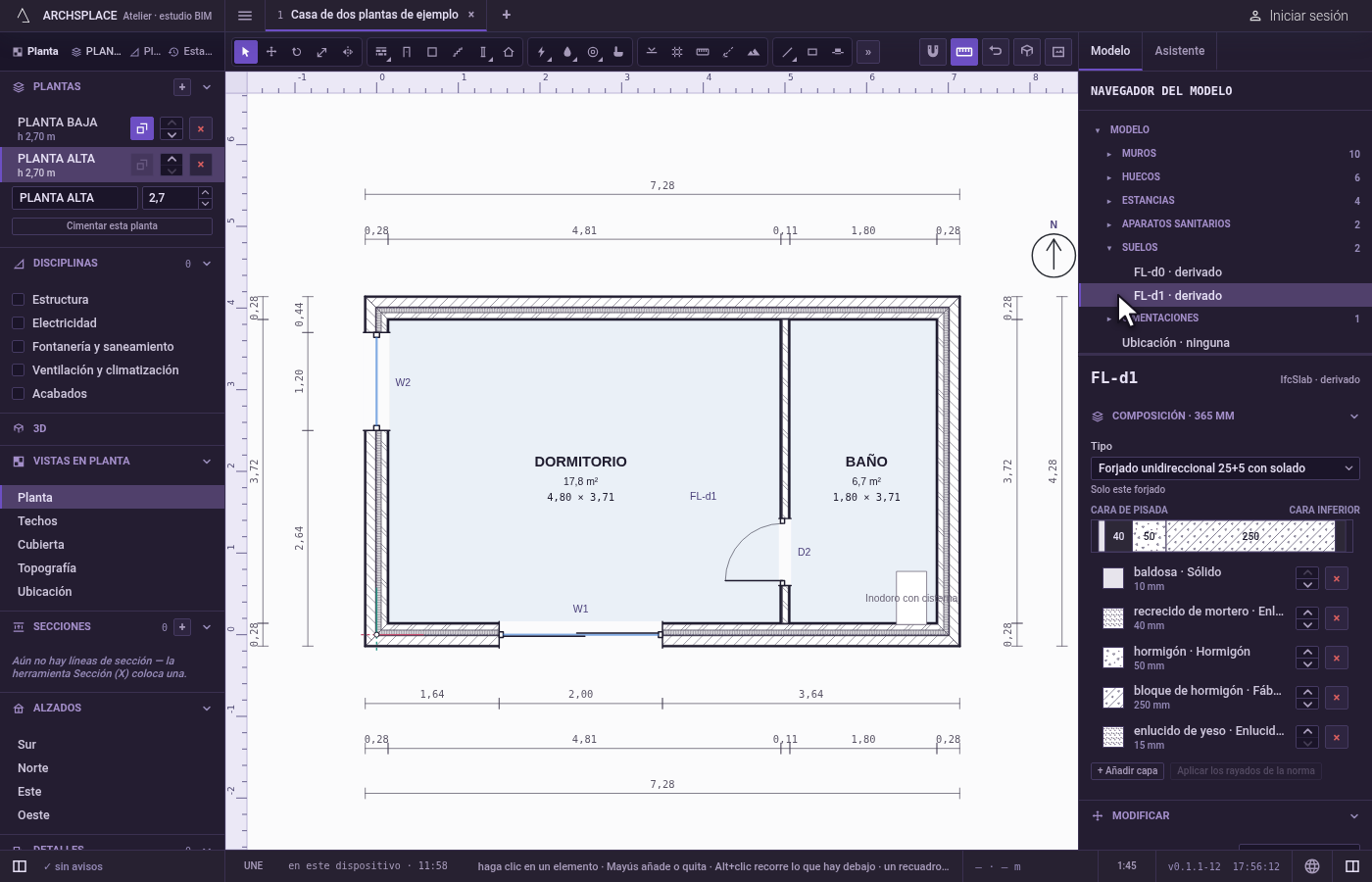

Seleccione el forjado. Seleccione el forjado de la planta, en la planta, en 3D o en el navegador del modelo. Su panel se abre a la derecha.
Elija la forma. En el panel del forjado, haga clic en Abrir hueco cuadrado o en Abrir hueco circular. La planta de ese nivel se abre con Seleccionar en su mano.
Cuadrado: haga clic en dos esquinas opuestas. La etiqueta junto al cursor le pide la primera esquina. Después, un rectángulo sigue al cursor, con su anchura y su altura escritas al lado; haga clic en la esquina opuesta para abrirlo.
O, circular: haga clic en el centro y luego en el borde. La etiqueta junto al cursor le pide el centro. Después, un círculo sigue al cursor, con su radio escrito al lado; haga clic para abrirlo.

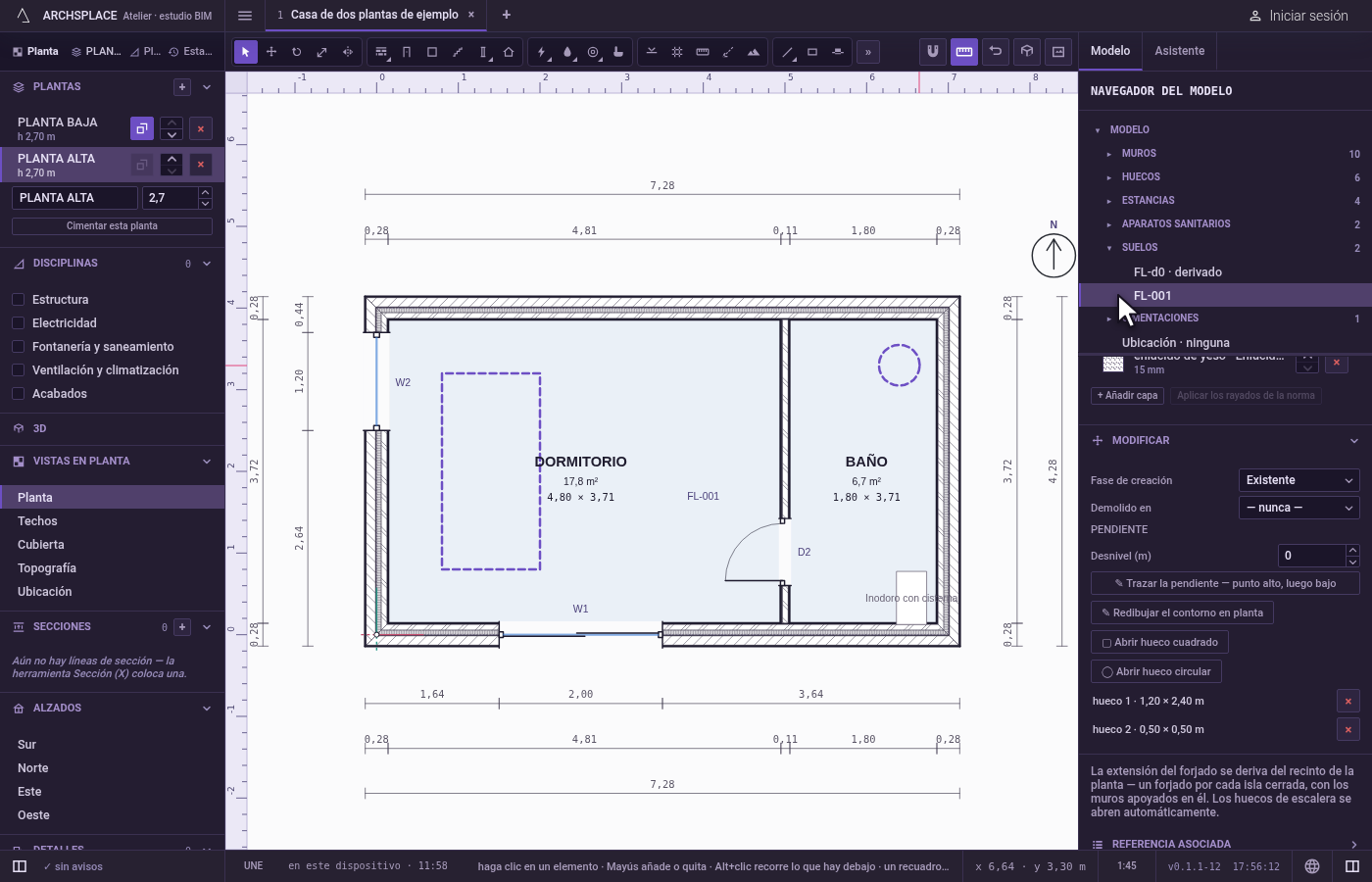

Consúltelo en el panel. Cada hueco aparece en el panel del forjado con su tamaño, y Quitar el hueco retira uno.
Qué rechaza
- Un hueco de menos de 5 cm. Se rechaza un hueco de menos de 5 cm en cualquiera de las dos direcciones, o de un radio menor de 5 cm, con un mensaje que le pide que arrastre al menos 5 cm.
- Esc a medio camino. Esc descarta el hueco en curso; no se abre nada.
Qué escribe en el contrato
Un paso, que se anula con un solo Deshacer: el forjado de la planta recibe una abertura más, una lista de puntos de esquina al milímetro. Un hueco circular se escribe como un polígono de 24 lados. Si el forjado de la planta aún no tenía entrada propia, recibe una, conservando el tipo de forjado que tenía.
Conceptos
Preguntas frecuentes
¿Tengo que abrir un hueco para mi escalera?
No. El hueco que necesita una escalera en el forjado superior se abre por sí solo. Un hueco de forjado sirve para lo que una escalera no abre, como un patinillo o una doble altura.
¿Pueden pasar tuberías o conductos por un hueco de forjado?
Solo pasa un montante o una bajante que coloque dentro de él. El estudio nunca traza un recorrido generado a través de un hueco, y se señala un punto de luz o una rejilla suspendidos bajo uno.
