Panel del elemento

El panel del elemento está bajo el navegador del modelo, en la columna de la derecha, mientras hay un elemento constructivo seleccionado. Su cabecera muestra la referencia del elemento, como W-005, la clase IFC con la que se exporta, como IfcWall, y Eliminar. Mientras hay caras y aristas de geometría libre seleccionadas, la cabecera dice SELECCIÓN y las cuenta en su lugar. Bajo la cabecera, una pequeña tabla da el GlobalId del elemento, su Fase y, en algunos elementos, lo que son, como la familia y el tamaño de una puerta.

Después vienen sus secciones, en la medida en que el elemento las tenga, cada una plegada bajo su título:

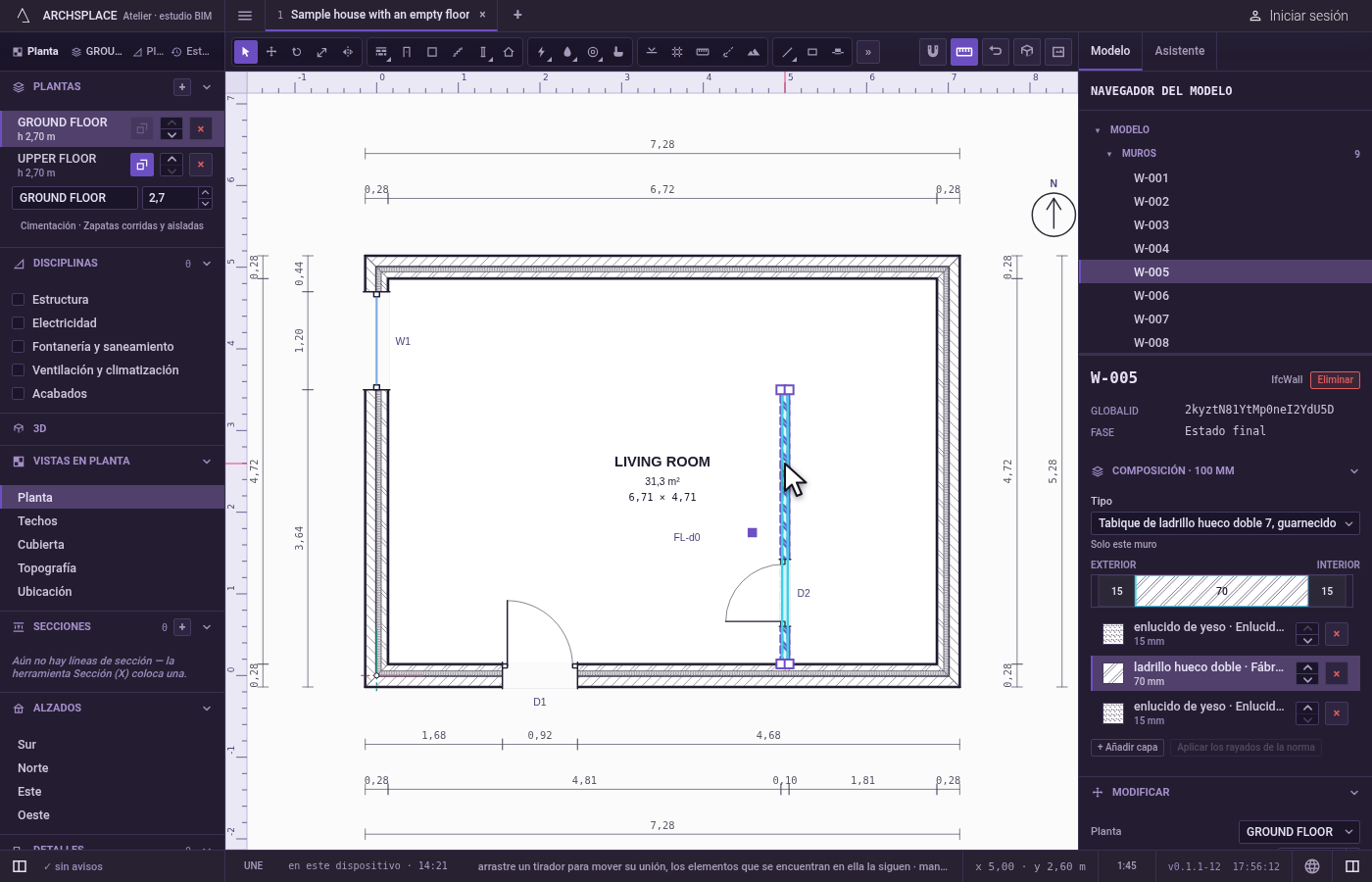

• Composición, la primera en un muro, con el espesor total en su título: el Tipo del muro, cuántos muros lo comparten y sus capas de Exterior a Interior. Su propia página lo cuenta todo.
• Cimentación, plegada al principio, en un muro o un pilar que se apoya en una zapata: una línea nombra la zapata, como FT-005, su tipo y si es derivada o explícita, e indica que la seleccione en el plano de estructura de la planta sobre el terreno. Cuando esa zapata se ha omitido, la línea lo dice, con Restaurar la cimentación.

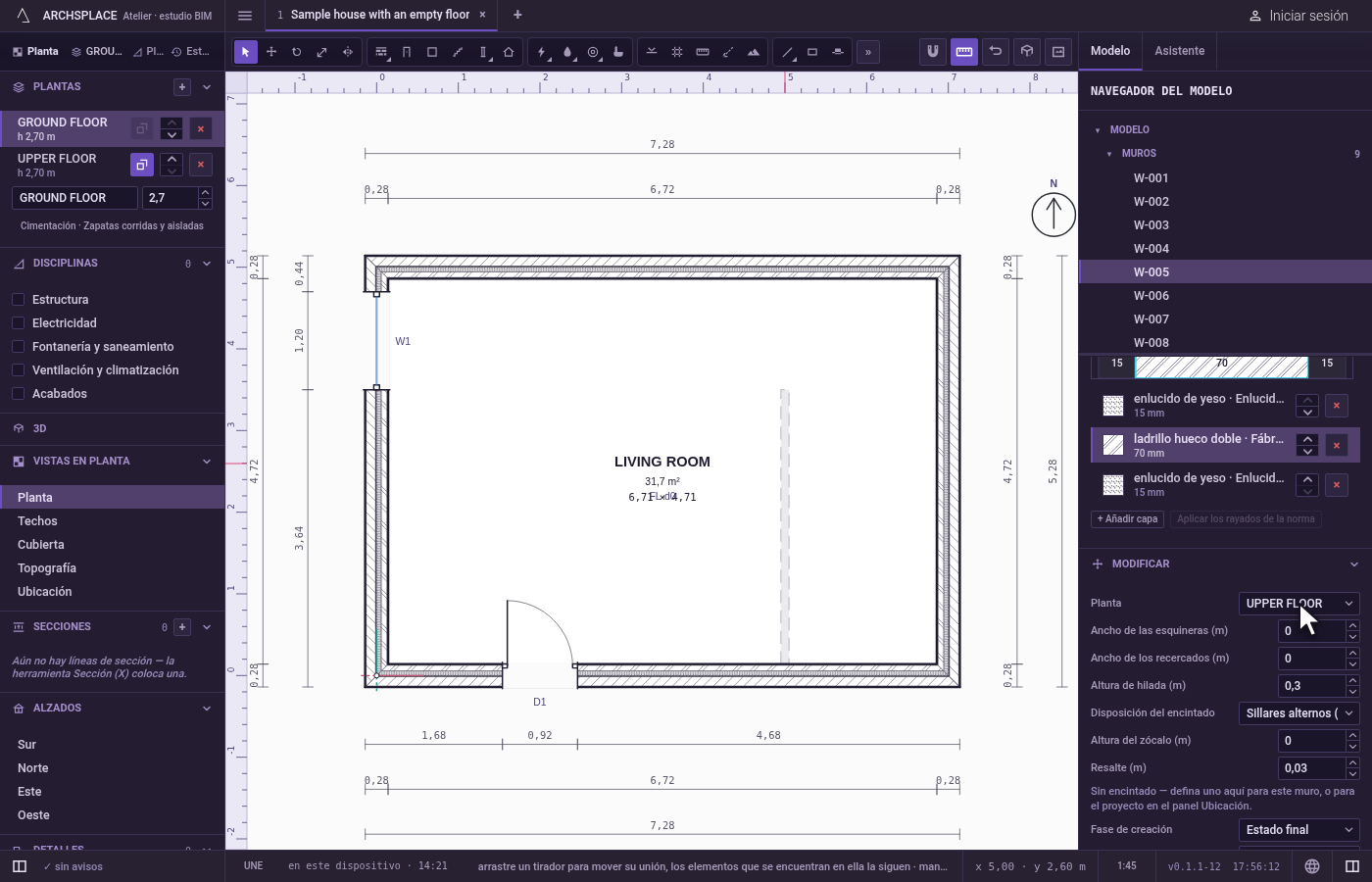

• Modificar, abierta: los propios campos del elemento. Un muro tiene su Planta; su encintado, el Ancho de las esquineras, el Ancho de los recercados, la Altura de hilada, la disposición (sillares alternos, sillares uniformes o una banda), la Altura del zócalo y el resalte; Fase de creación y Demolido en, cuando el proyecto tiene más de una fase simple; y su Longitud. Una puerta o una ventana tiene su familia, su marca, su tamaño y su alféizar, su posición en el muro, su marco y sus hojas, y el lado de las bisagras y el sentido de apertura; una estancia su nombre, su uso y su altura libre; un pilar su ancho, su canto, su rotación y su posición; una viga su longitud, su ancho y su canto; una tubería su red, su diámetro y su pendiente; un mecanismo su altura de montaje.

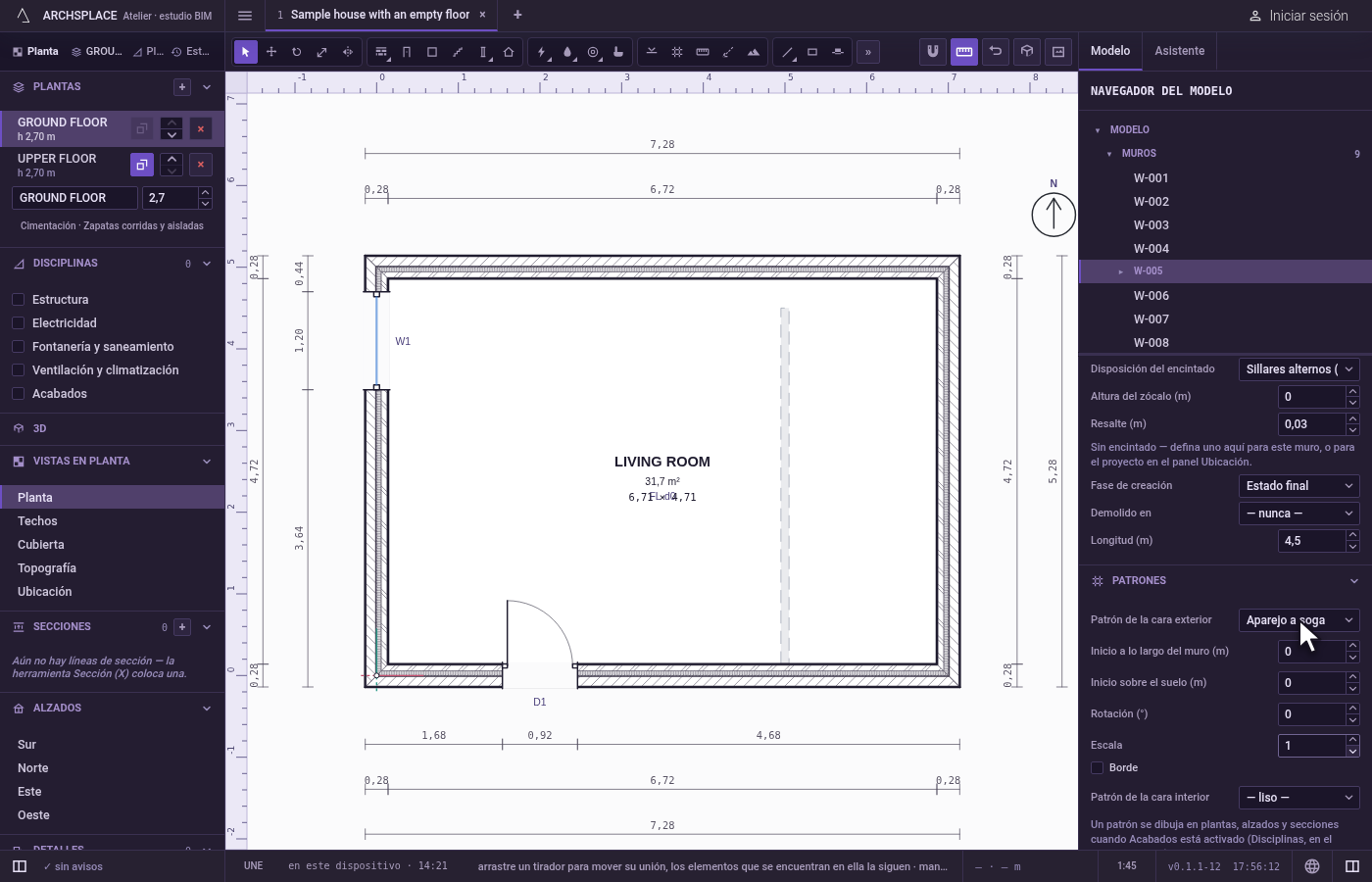

• Patrones, plegada al principio, en un muro o una estancia: el Patrón de la cara exterior y el Patrón de la cara interior de un muro, el Patrón del pavimento y el Patrón del techo de una estancia con Añadir zona de suelo y Añadir zona de techo, y Patrones…, que abre la lista de los patrones del proyecto. Una línea recuerda que los patrones se dibujan cuando Acabados está activado.
• Agrupar en componente, un botón, cuando el elemento puede convertirse en un componente.
• Circuitos, Fontanería y saneamiento, Ventilación o Climatización, en un mecanismo de una instalación.
• Alzados interiores, en una estancia.
• Referencia asociada, plegada al principio: un campo libre para un código como una partida de una base de precios, una referencia de catálogo o un enlace de proveedor.

El panel conserva cada sección abierta o plegada tal como la dejó la última vez.

• Para cambiar el tipo, la composición o la longitud de un muro.
• Para fijar el tamaño de una puerta o una ventana, o el nombre y el uso de una estancia.
• Para llevar un elemento a otra planta, o fijar la fase en la que se construye o se derriba.
• Para colocar un patrón en la cara de un muro, o en el suelo o el techo de una estancia.
• Para dar a un elemento un código de proveedor.

Cada cambio vuelve a escribir en su sitio la entrada del elemento, en su lista del contrato, como walls para un muro, como un paso que se anula con un solo Ctrl+Z. En un muro, Planta escribe level, el encintado dressing solo con los valores que ha cambiado, Fase de creación phase, Demolido en demolished, Longitud un nuevo extremo a lo largo del muro, los patrones facadePattern y liningPattern, y Referencia asociada reference. Los demás elementos escriben del mismo modo las claves de sus propios campos, como floorPattern y ceilingPattern en una estancia. Lo que calcula el modelo, el espesor, la zapata y el GlobalId, nunca se escribe.
