Seleccionar

Seleccionar pone en sus manos los elementos de la planta: un clic toma lo que señala, Mayús añade o quita, Alt toma lo que queda debajo y un recuadro toma muchos a la vez. Lo seleccionado abre su panel a la derecha, y todas las demás órdenes, de Desplazar a Eliminar, actúan sobre ello.

Qué es

Seleccionar es la mano de la planta. Toma muros, huecos, estancias, escaleras, pilares, vigas, cubiertas, mecanismos, tuberías, aparatos sanitarios, cotas y cualquier otro elemento que dibuje la planta, y por sí sola nunca cambia nada. Lo que selecciona se ilumina en la planta, su panel se abre a la derecha y las demás órdenes actúan sobre ello: Desplazar, Girar, Escalar y Simetría, Copiar y Pegar, Eliminar, las teclas de flecha y el menú del botón derecho.

Las mismas reglas valen en todas las vistas del estudio, de modo que una selección hecha en la planta se comporta igual en una sección o en 3D. Cuando hay varios muros, tuberías o vigas seleccionados, las esquinas donde se encuentran muestran tiradores que puede arrastrar (consulte Uniones de muros).

Cuándo usarlo

Para abrir el panel de un elemento y consultar o cambiar su tipo, su tamaño o su fase.
Para reunir varios elementos antes de desplazarlos, copiarlos o eliminarlos juntos.
Para tomar con Alt+clic una puerta que queda bajo el color de una estancia, o un mecanismo colocado sobre un muro.
Para entrar en la edición de una escalera, una cubierta o el terreno con un doble clic o con Intro.

Los pasos

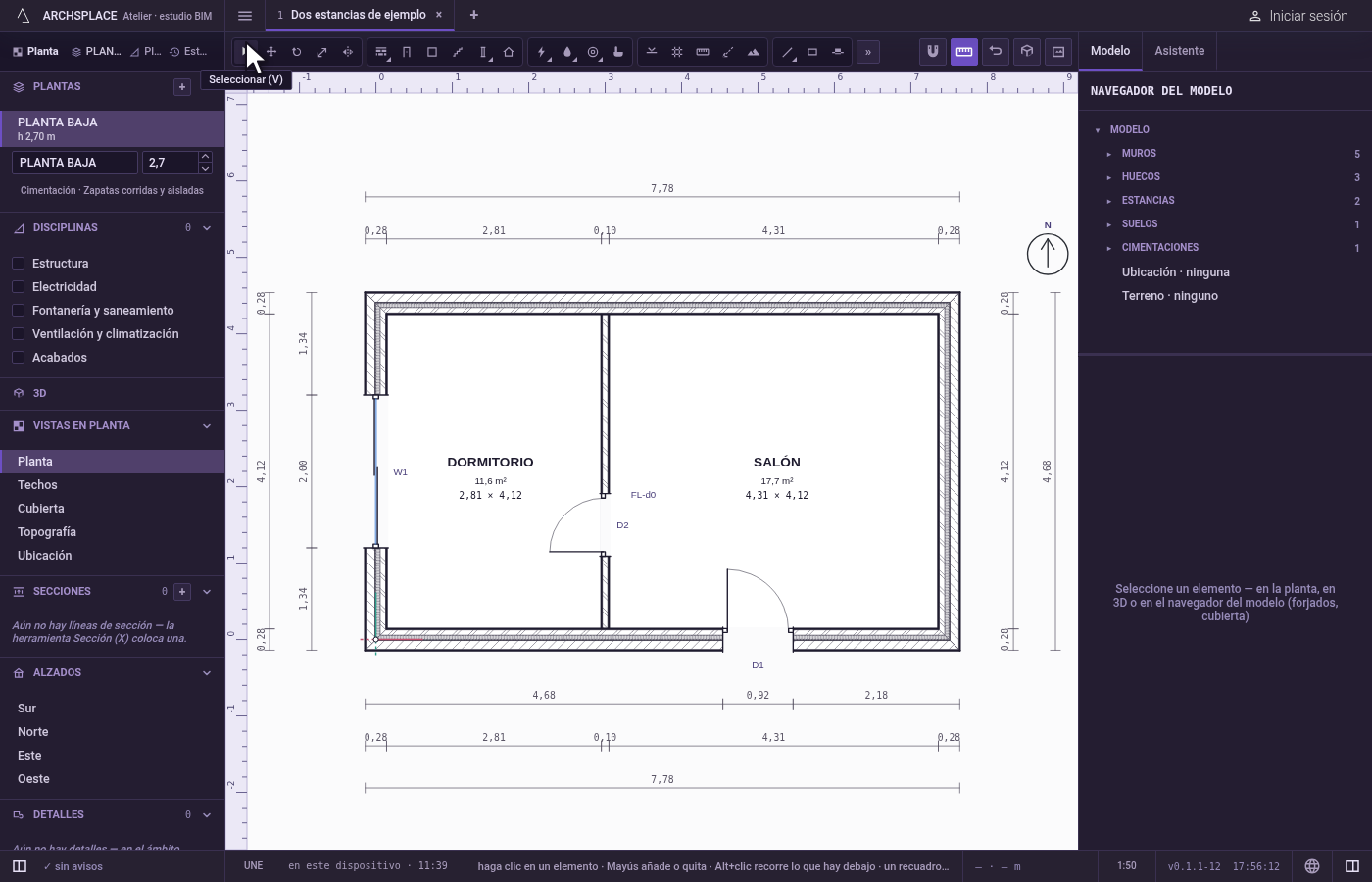

Tome la herramienta. Pulse V, o haga clic en el botón Seleccionar, al principio de la barra de herramientas. Esc también le devuelve Seleccionar desde cualquier otra herramienta. La barra de estado, al pie de la ventana, le recuerda los gestos: un clic, Mayús, Alt y los dos sentidos del recuadro.

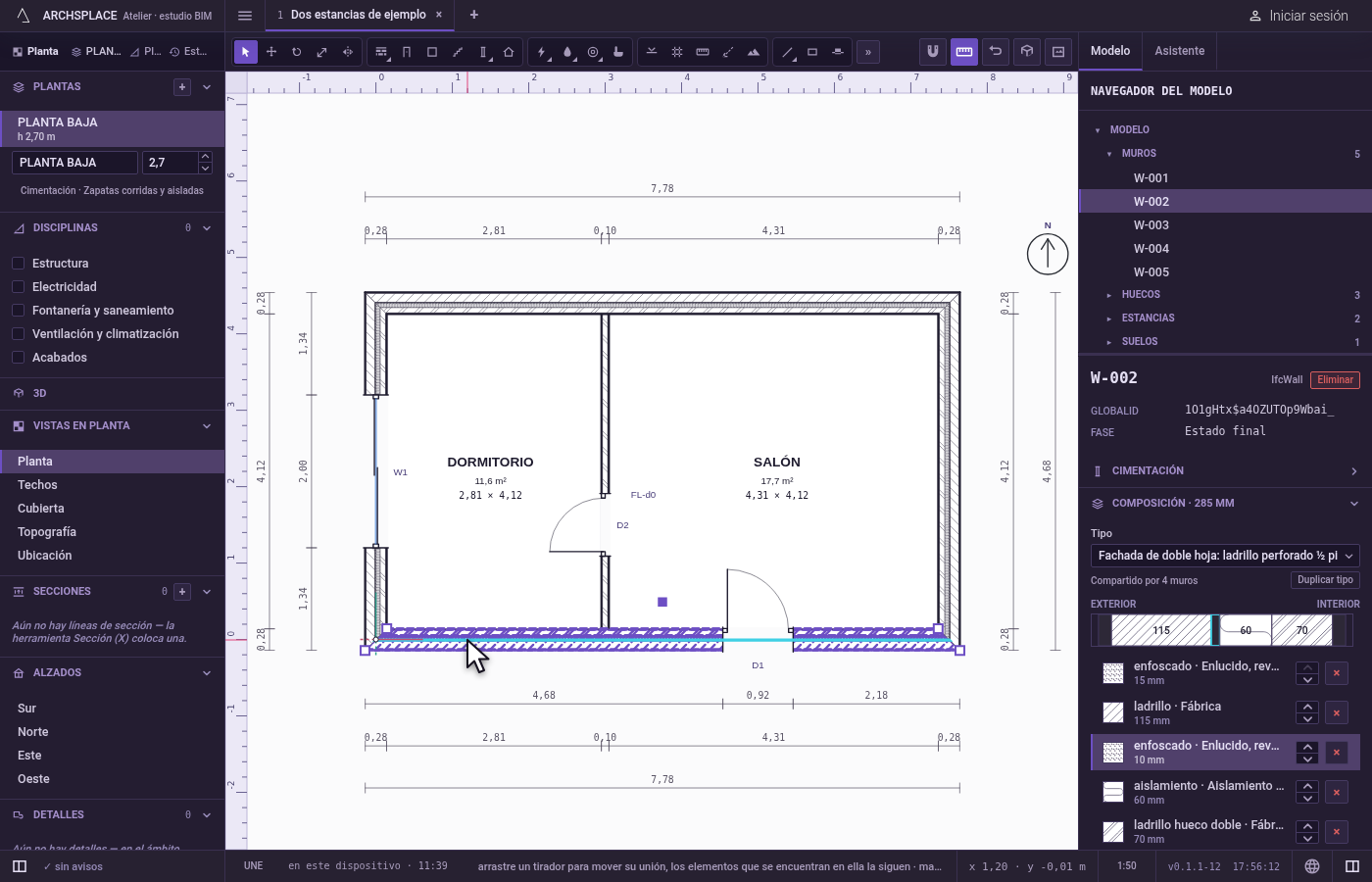

Haga clic en un elemento. El elemento bajo el puntero se ilumina al pasar por encima, y un clic lo toma solo, soltando lo que estuviera seleccionado antes. Su panel se abre a la derecha. Un clic en un muro abre además, en ese panel, la fila de la capa sobre la que estaba el puntero.

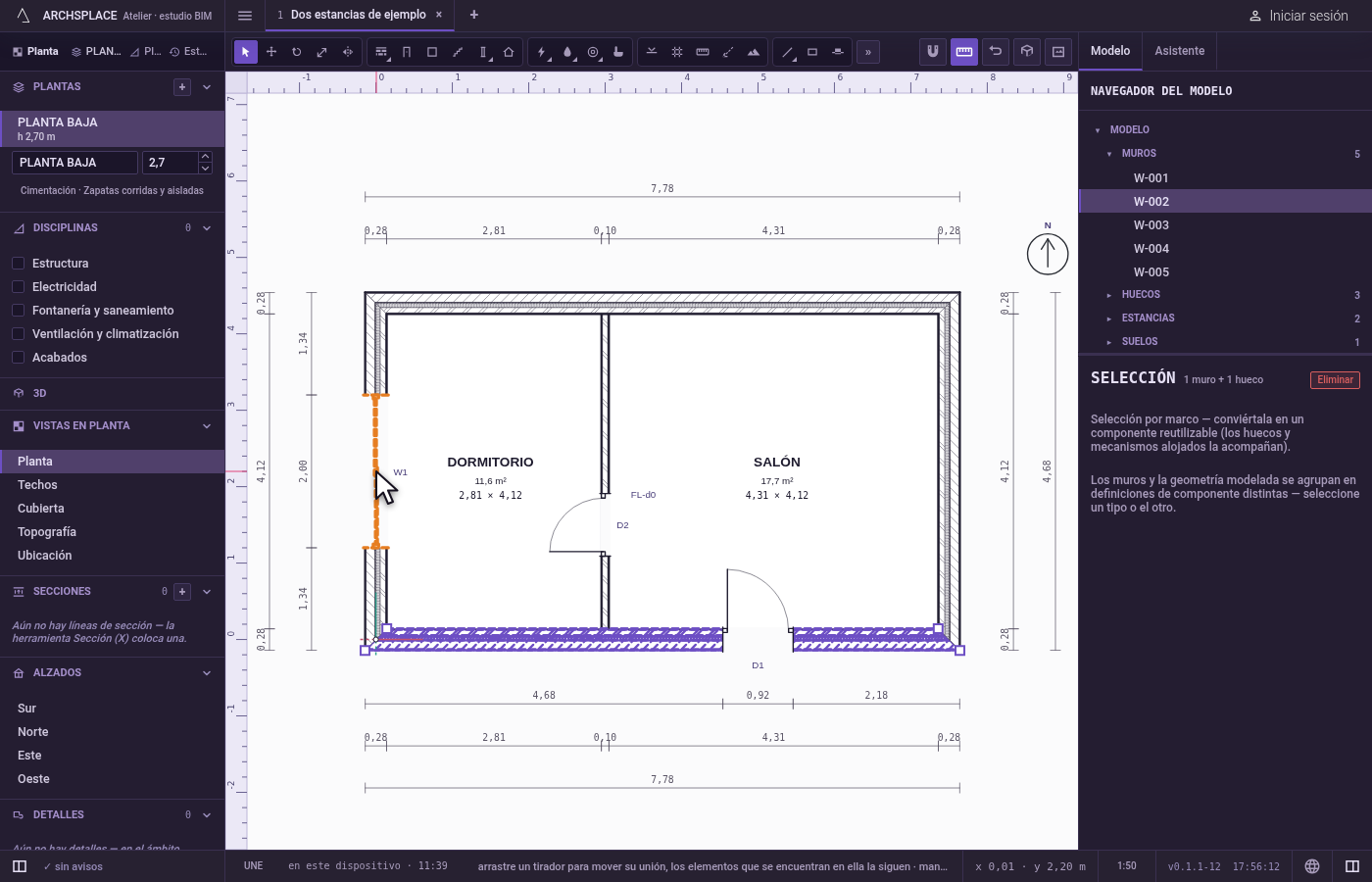

Añada o quite con Mayús. Mayús y un clic añade un elemento a la selección, o lo quita si ya estaba en ella. Un Mayús+clic en un espacio vacío deja la selección como está.

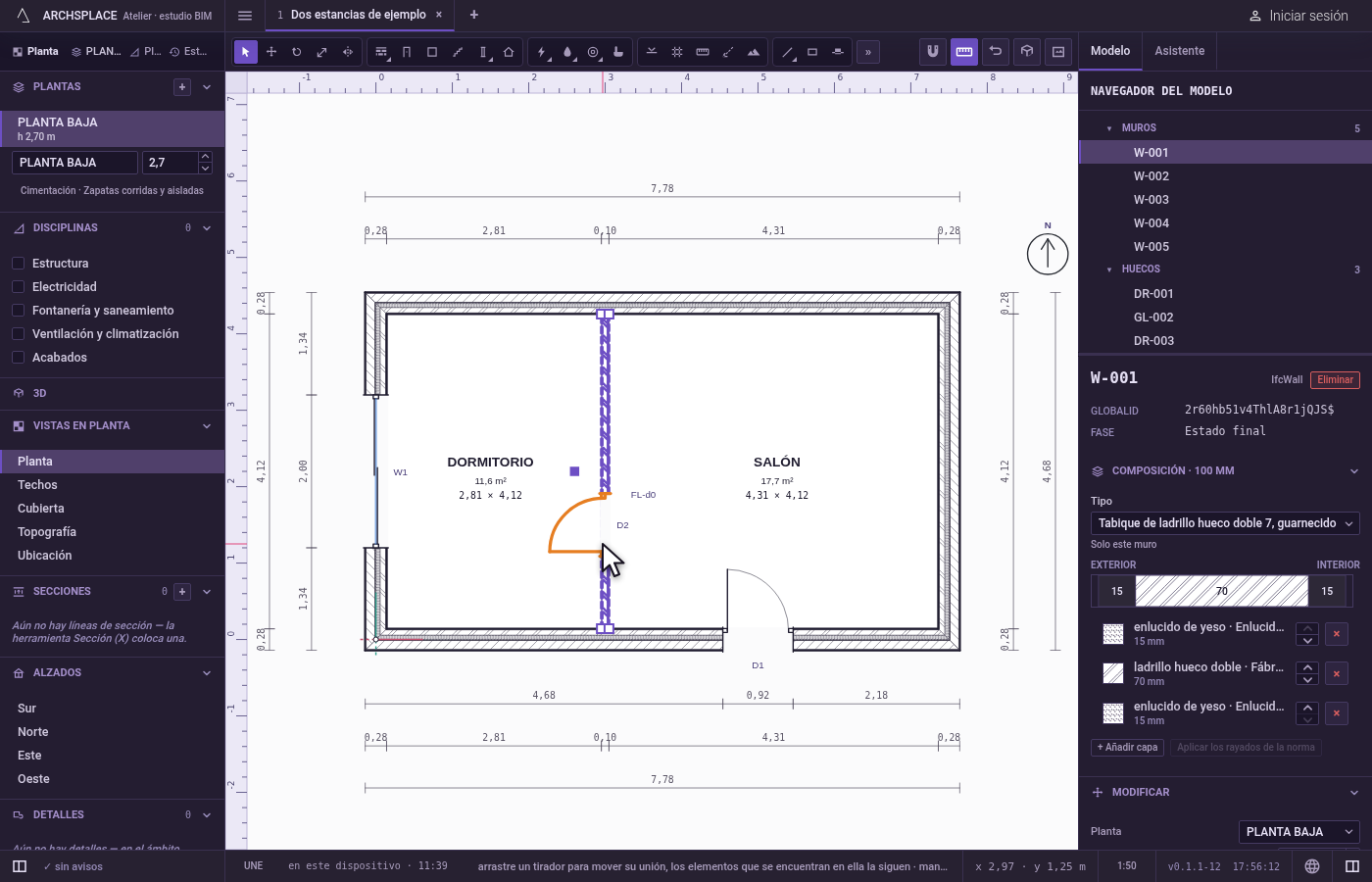

Llegue a lo que queda debajo con Alt. Donde se superponen elementos, Alt y un clic (Opción en Mac) toma el siguiente hacia abajo bajo el puntero. Vuelva a hacer clic con Alt para bajar uno más; después del último, vuelve al de arriba.

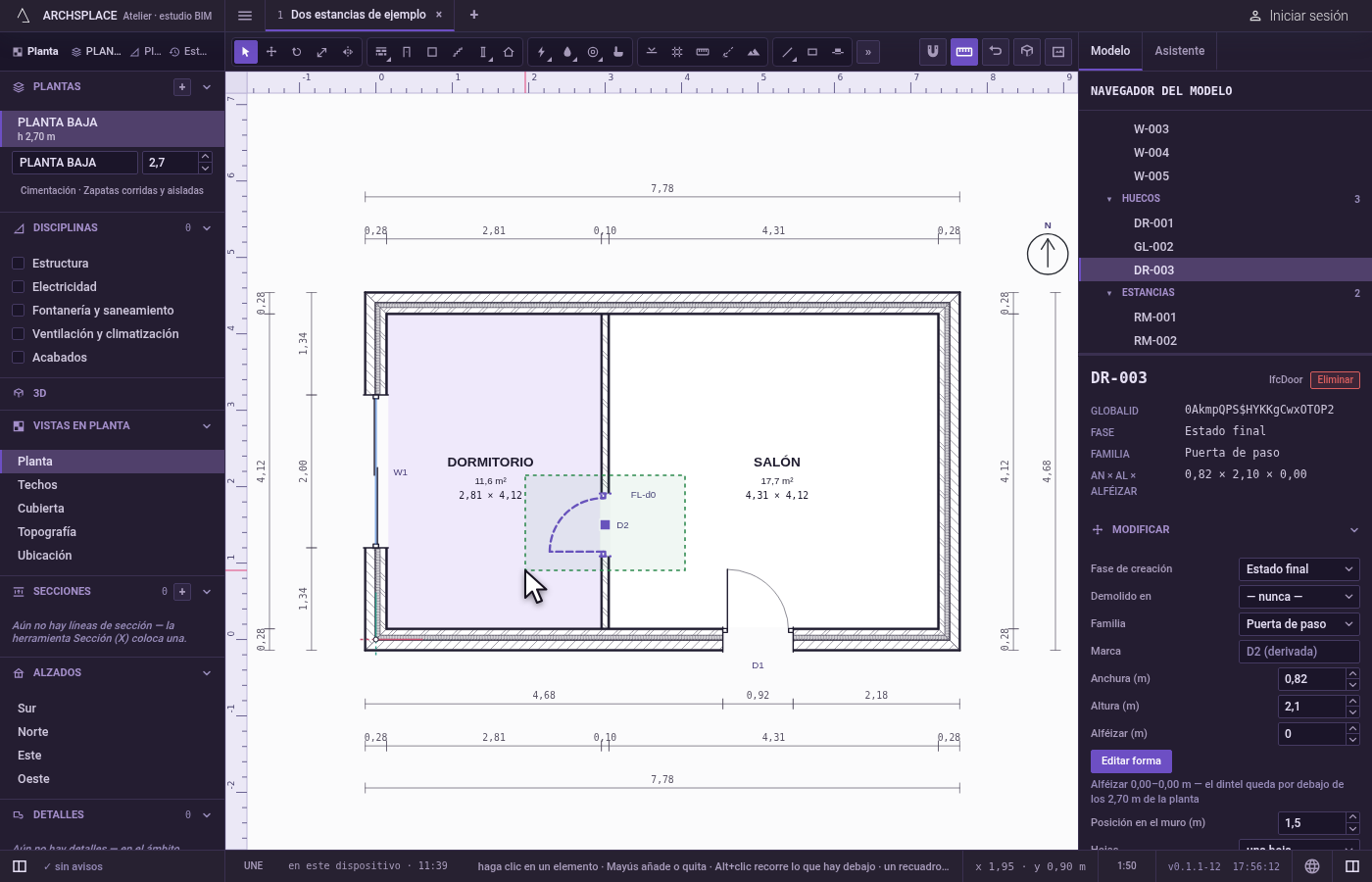

Arrastre un recuadro para tomar muchos. Pulse en un espacio vacío y arrastre. Hacia la derecha, el recuadro toma lo que queda completamente dentro. Hacia la izquierda, toma todo lo que toca. Con Mayús pulsada, cada elemento que toma el recuadro entra en la selección o sale de ella. Ctrl+A (⌘A en Mac) selecciona todo lo que muestra la vista, como lo haría un recuadro sobre la vista entera.

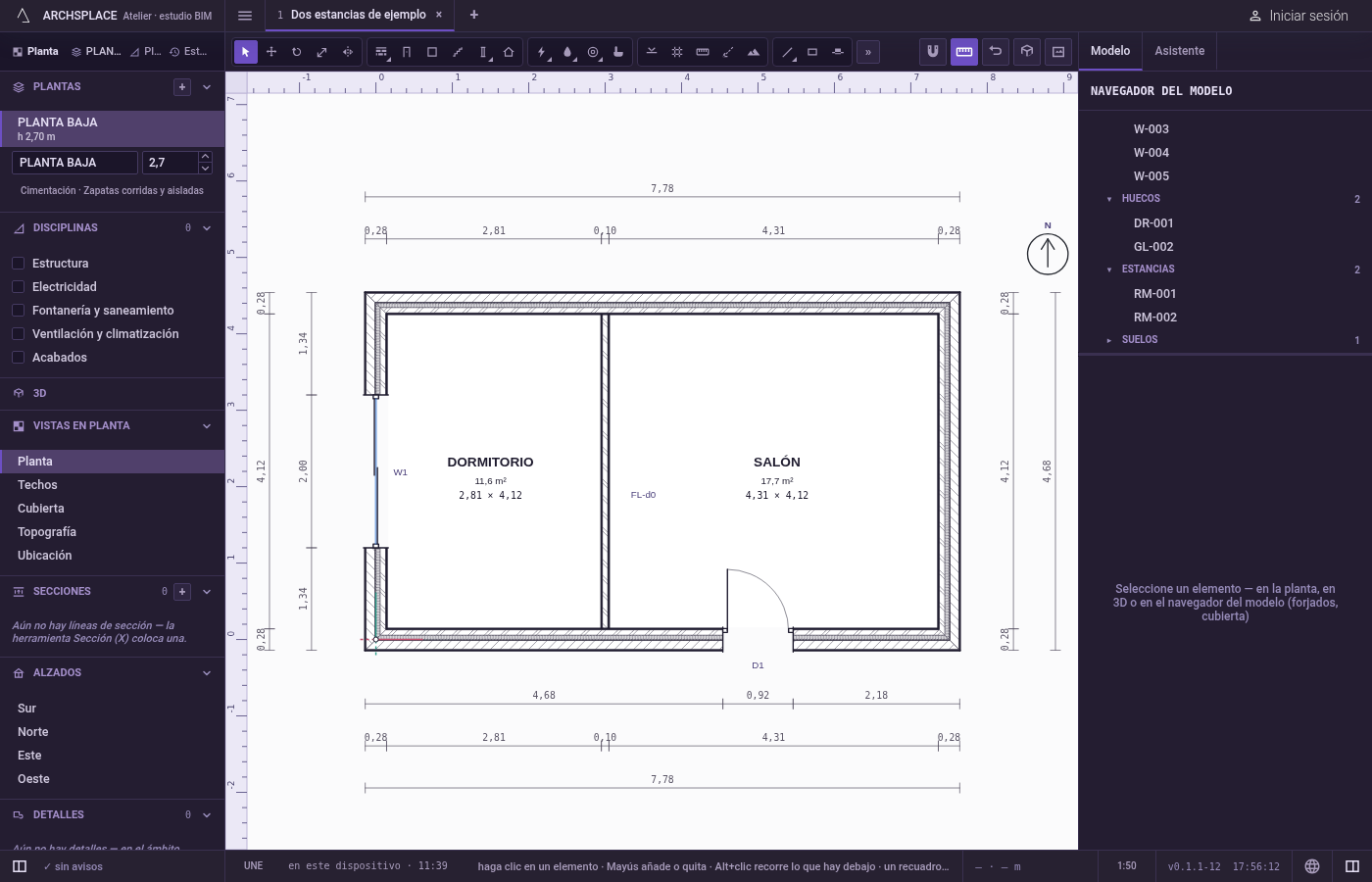

Actúe sobre la selección. Pulse Supr para eliminarla, las flechas para desplazarla poco a poco (Mayús para pasos mayores, Ctrl para pasos más finos), el botón derecho para el menú de órdenes, o active Desplazar, Girar, Escalar o Simetría. Haga doble clic en una escalera, en una cubierta dibujada con su propia huella o en el terreno para editar sus puntos dentro de su propio editor; Intro hace lo mismo con el que esté seleccionado. Haga doble clic en una ventana o una puerta para volver a dibujar su forma en el alzado que mejor la muestra.
Suéltelo todo. Un clic en un espacio vacío vacía la selección, y Esc también.

Qué rechaza

Un recuadro sobre referencias. Ni un recuadro ni Seleccionar todo toman nunca una planta, una línea de sección o de alzado, un eje, una guía, el marco de un detalle, un patrón, el terreno o el calco de fondo. Tómelos de uno en uno con un clic.
Eliminar lo que no puede irse solo. Eliminar se niega, y explica el motivo en un mensaje arriba a la derecha, con lo que pertenece a otra cosa: un forjado sigue el contorno de su planta, una unión desaparece con los elementos que se encuentran en ella, el terreno se elimina a través de sus puntos de cota y el calco de fondo se quita desde la barra lateral de plantas.
Un clic cuando la planta no muestra ningún proyecto. Sin un proyecto abierto, el estudio lo indica en la barra de estado y no se puede tomar nada.

Qué escribe en el contrato

Nada. Una selección vive en el estudio, nunca en el proyecto. Solo las órdenes que aplique sobre ella, como Desplazar o Eliminar, cambian el contrato, cada una como un único paso que se anula con un solo Deshacer.

Conceptos

El imán

Relacionado

Preguntas frecuentes

¿Qué diferencia hay entre arrastrar el recuadro hacia la derecha y hacia la izquierda?

Hacia la derecha, el recuadro toma solo lo que queda completamente dentro de él. Hacia la izquierda, toma todo lo que toca, aunque sea en parte.

¿Cómo selecciono un elemento que está oculto debajo de otro?

Mantenga pulsada Alt (Opción en Mac) y haga clic. Cada Alt+clic toma el siguiente elemento bajo el puntero y, después del último, vuelve a empezar por arriba.

¿Por qué un recuadro nunca toma mis líneas de sección ni mis plantas?

Un recuadro toma lo que contiene la planta, nunca aquello a lo que hace referencia. Las plantas, las líneas de sección y de alzado, los ejes, las guías, el marco de un detalle, un patrón, el terreno y el calco de fondo solo se toman con un clic, así que Seleccionar todo seguido de Supr nunca puede eliminarlos.
