Editor de la huella de cubierta

El editor de la huella de cubierta se abre sobre el contorno de una cubierta, su línea de alero en la cara exterior de los muros, donde cada esquina y cada borde se pueden tomar, arrastrar, añadir o quitar. También indica qué es cada borde: un faldón, un hastial vertical o un muro contra el que muere la cubierta.

Qué es

Una cubierta es un contorno con una pendiente en cada borde. El contorno es su línea de alero, medida en la cara exterior de los muros; el vuelo, los faldones, las cumbreras y las limatesas se calculan a partir de él. Una cubierta, o bien sigue a los muros de su planta, y su contorno es entonces la cara exterior de estos, o bien tiene un contorno propio, dibujado con la herramienta Cubierta o desvinculado de los muros.

El editor de la huella se abre sobre una cubierta con contorno propio. Dentro de él, el resto de la planta se atenúa, cada esquina es un punto y cada borde se puede tomar, y una barra al pie de la planta indica que se está editando, con el nombre de la cubierta, lo que tiene en la mano y Aceptar ⏎. La barra de herramientas tiene las herramientas propias del editor:

Seleccionar (V) toma una esquina o un borde. Arrastre una esquina, o un borde, que lleva consigo sus dos esquinas. Las flechas desplazan lo que tiene en la mano, y Supr elimina una esquina. Pulsar dos veces seguidas sobre un borde añade ahí una esquina.
Añadir esquina (A): un clic en un borde añade una esquina en ese punto.
Eliminar esquina (X): un clic en una esquina la elimina.
Tipo de borde (K): un clic en un borde lo convierte en lo que indica la lista junto a las herramientas: Faldón, Hastial o Adosado.

Un borde Faldón sube en pendiente desde el alero. Un borde Hastial queda vertical y se cierra con un muro que sube hasta la cubierta. Un borde Adosado muere contra un muro más alto, sin vuelo. El panel de la cubierta enumera todos los bordes en Bordes, como E1, E2, etc., cada uno con su Tipo, su Pendiente ° y su Vuelo; un clic en una fila toma ese borde en la planta.

Después de estas herramientas, la barra tiene las herramientas de dibujo que comparten todos los editores, como Recortar, Alargar, Desfase, Empalme y Polilínea. No editan directamente la cubierta: la primera de ellas crea un borrador del contorno, que solo Aceptar entrega a la cubierta, después de comprobarlo.

Cuándo usarlo

Para hacer un hastial en un extremo de una cubierta a cuatro aguas.
Para ajustar una cubierta a una casa en L, o recortarla donde un muro se eleva por encima de ella.
Para sacar o meter un alero, esquina a esquina.
Para detener la cubierta de un porche contra la fachada en la que se apoya.

Los pasos

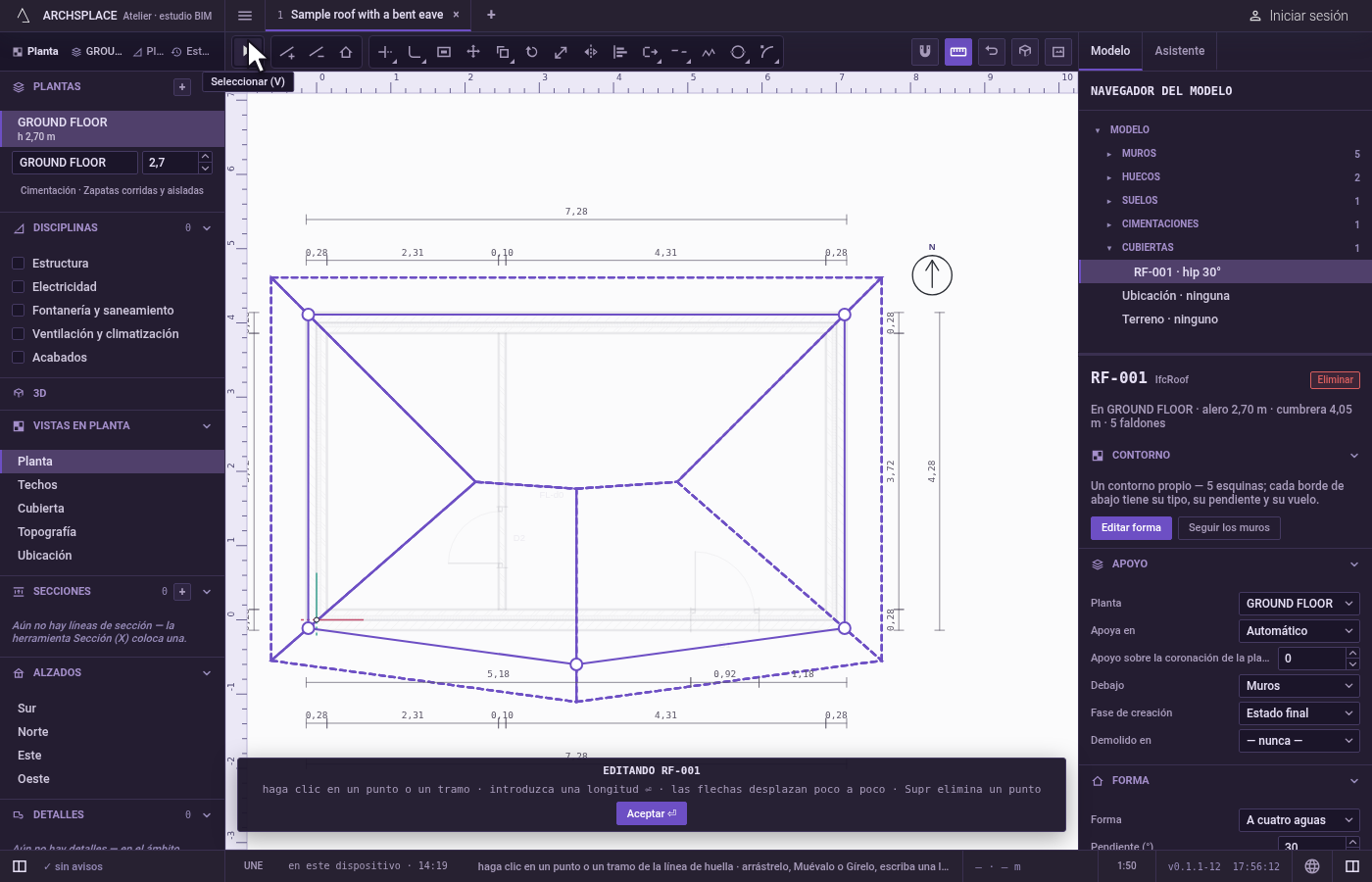

Abra el editor. Dibuje una cubierta con la herramienta Cubierta, en el grupo de construcción de la barra de la planta, haciendo clic en sus esquinas y cerrando en la primera: queda seleccionada, con su editor abierto. Para una cubierta ya existente, haga doble clic en ella en la planta, o selecciónela y pulse Intro, o haga clic en Editar forma en su panel. Una cubierta que sigue a los muros no tiene nada que editar: en su panel, Desvincular el contorno copia primero la cara exterior de los muros en un contorno propio.

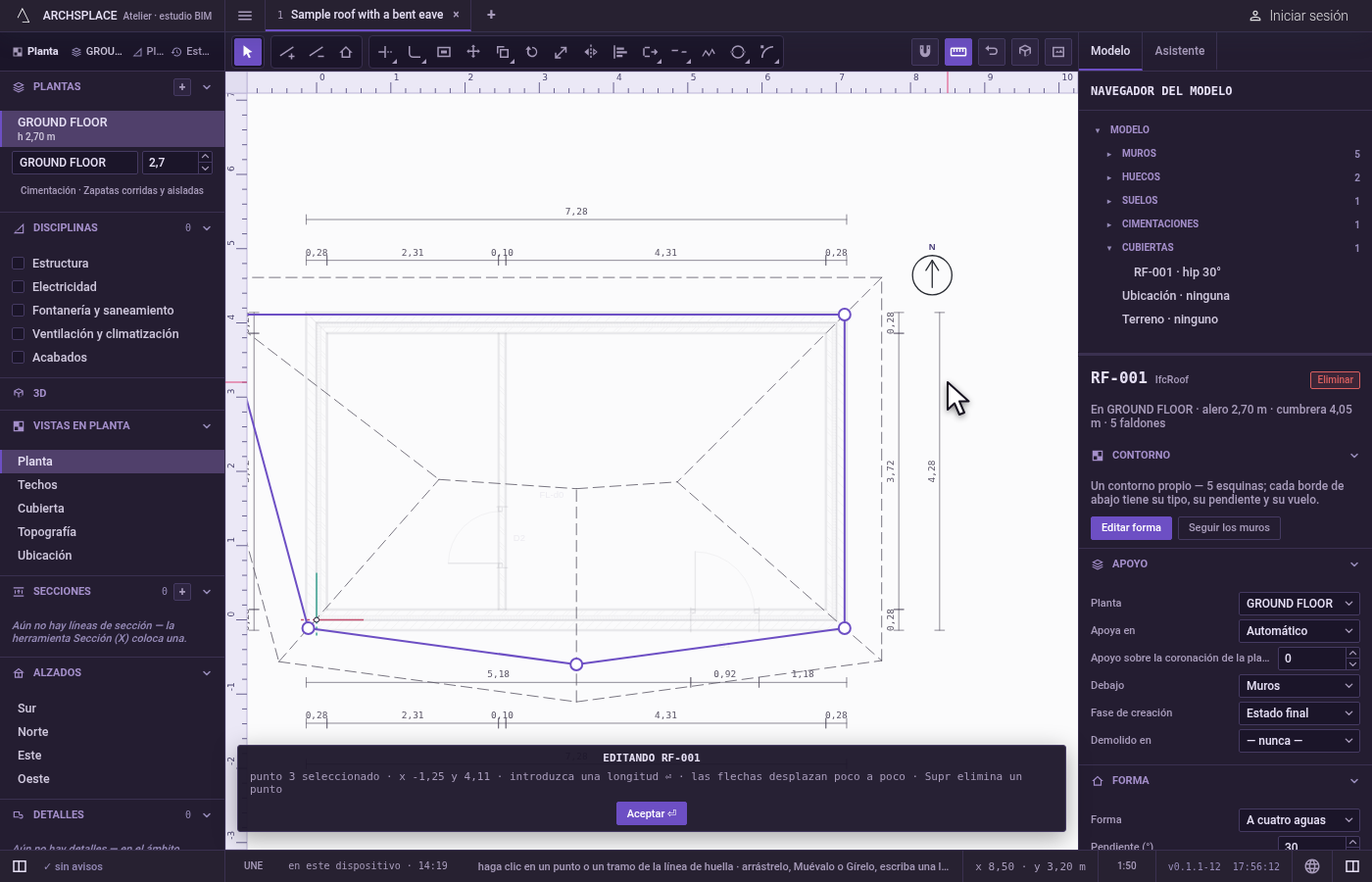

Arrastre una esquina. Con Seleccionar, pulse sobre una esquina y arrástrela. Suéltela donde deba quedar: la esquina es atraída hacia las esquinas, los puntos medios y los bordes de las líneas del dibujo. La cubierta se calcula de nuevo, y la barra nombra el punto que tiene en la mano con su x y su y.

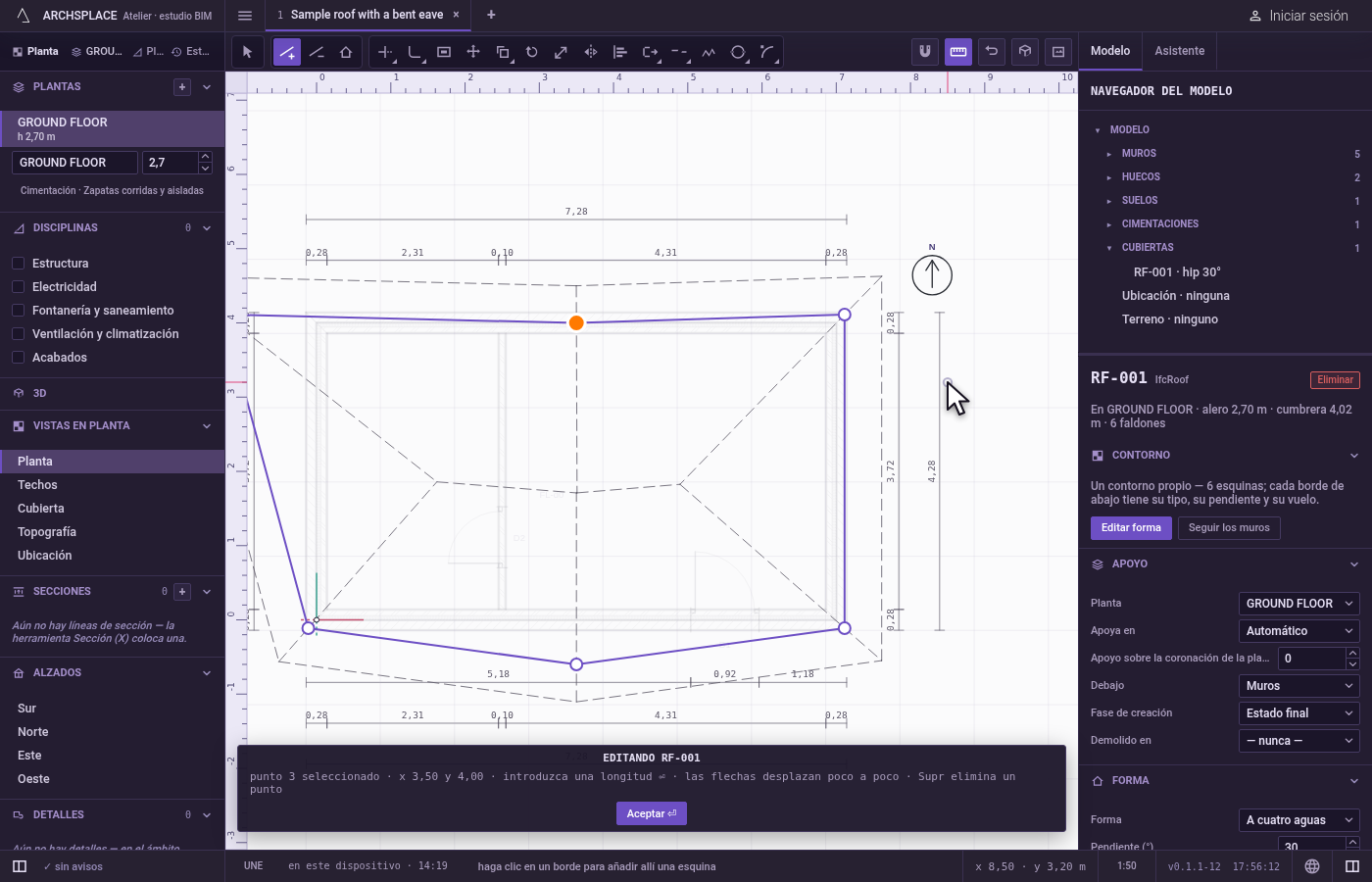

Añada una esquina. Pulse A y haga clic en un borde donde debe estar la esquina nueva. El borde se divide ahí, y la esquina nueva queda seleccionada, lista para arrastrarla.

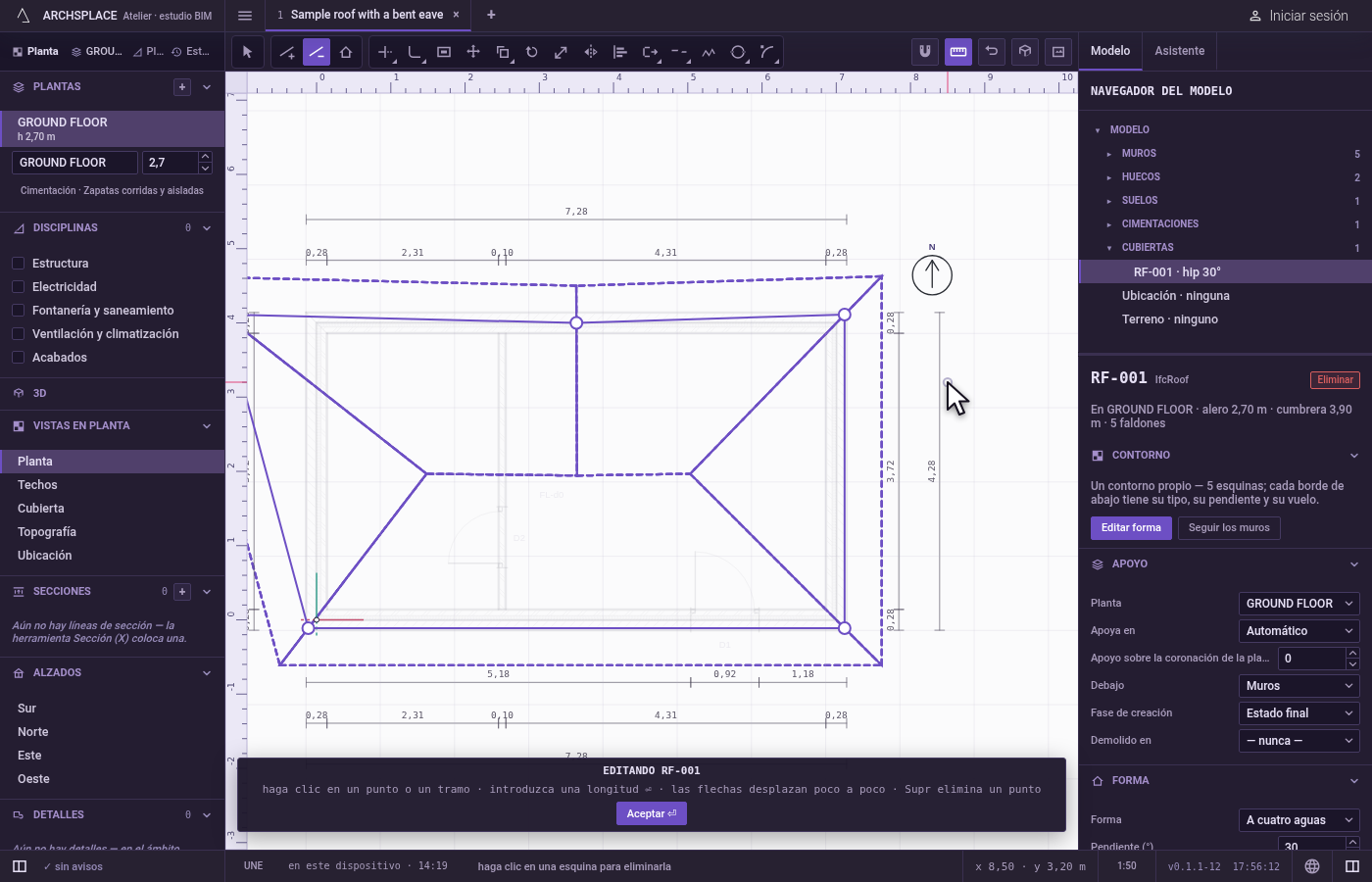

Quite una esquina. Pulse X y haga clic en una esquina. Se elimina, y sus dos bordes pasan a ser uno.

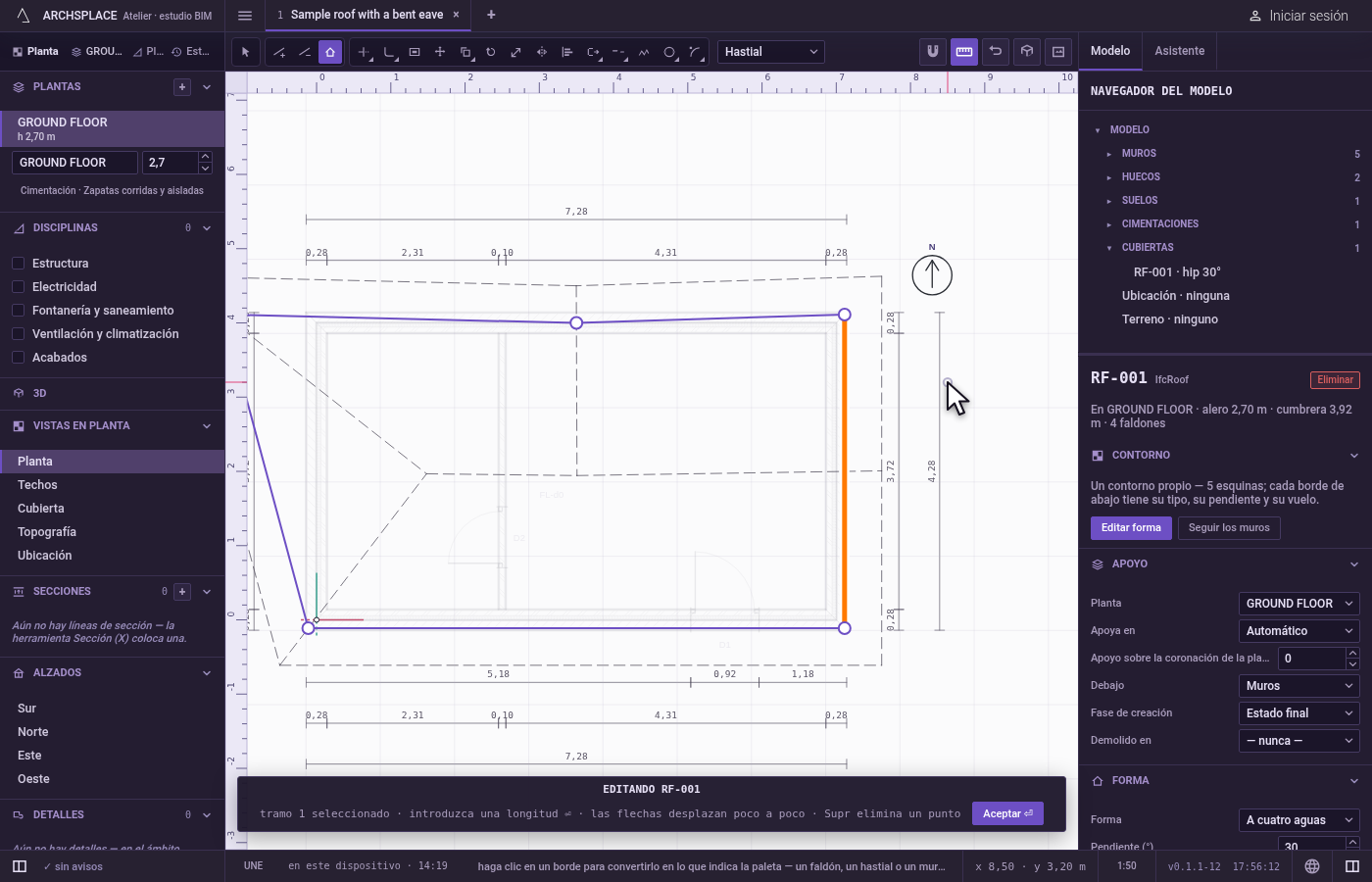

Haga de un borde un hastial. Pulse K, elija Hastial en la lista junto a las herramientas y haga clic en el borde del extremo de la cubierta. Ese extremo queda vertical, y el borde queda seleccionado; su fila en el panel dice Hastial. Elija Faldón y vuelva a hacer clic en él para recuperar la pendiente.

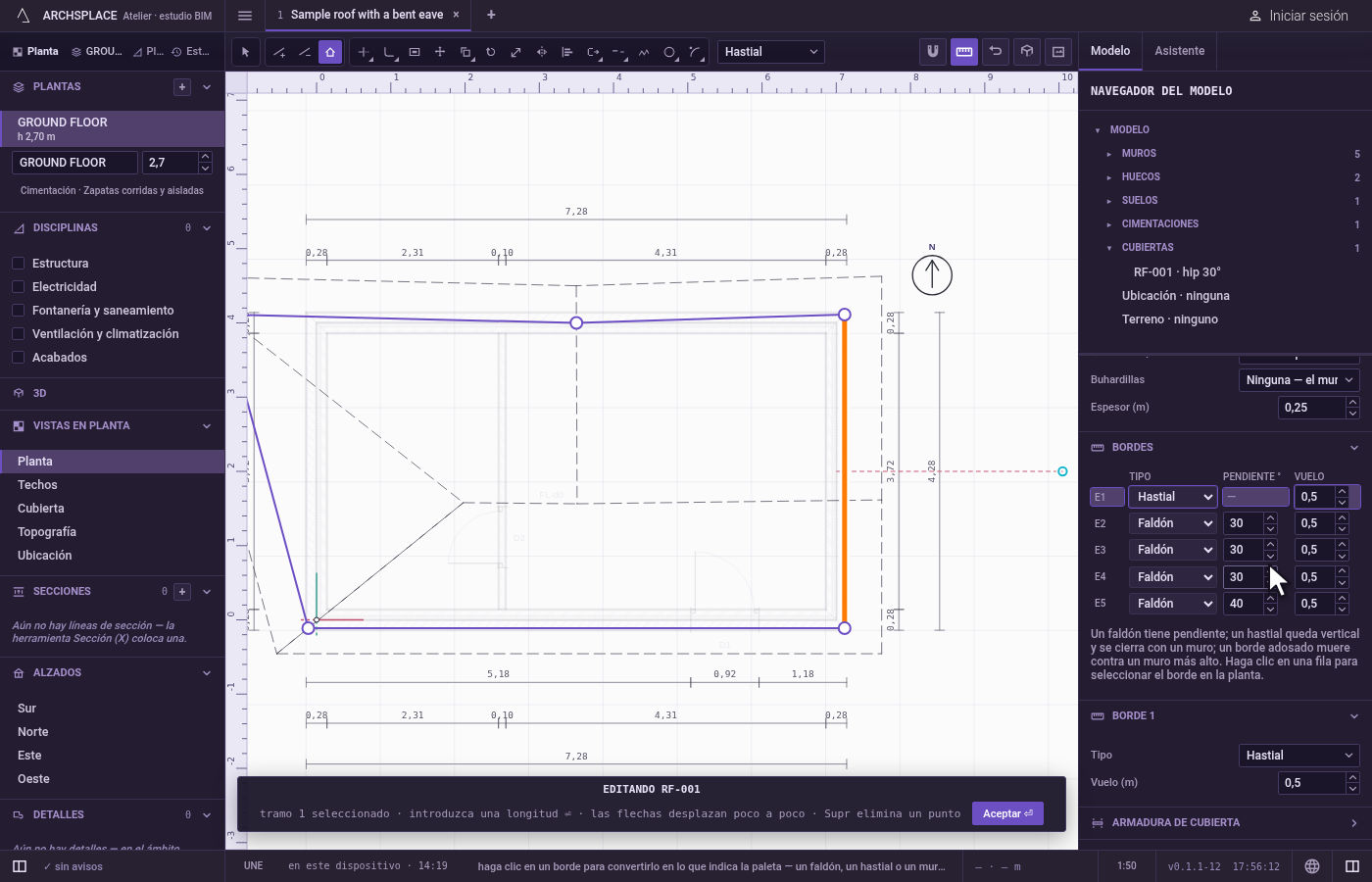

Fije la pendiente o el vuelo de un borde. En el panel, en Bordes, escriba una Pendiente ° o un Vuelo en la fila de ese borde. Como la cubierta, en su Tipo, recupera la forma propia de la cubierta.

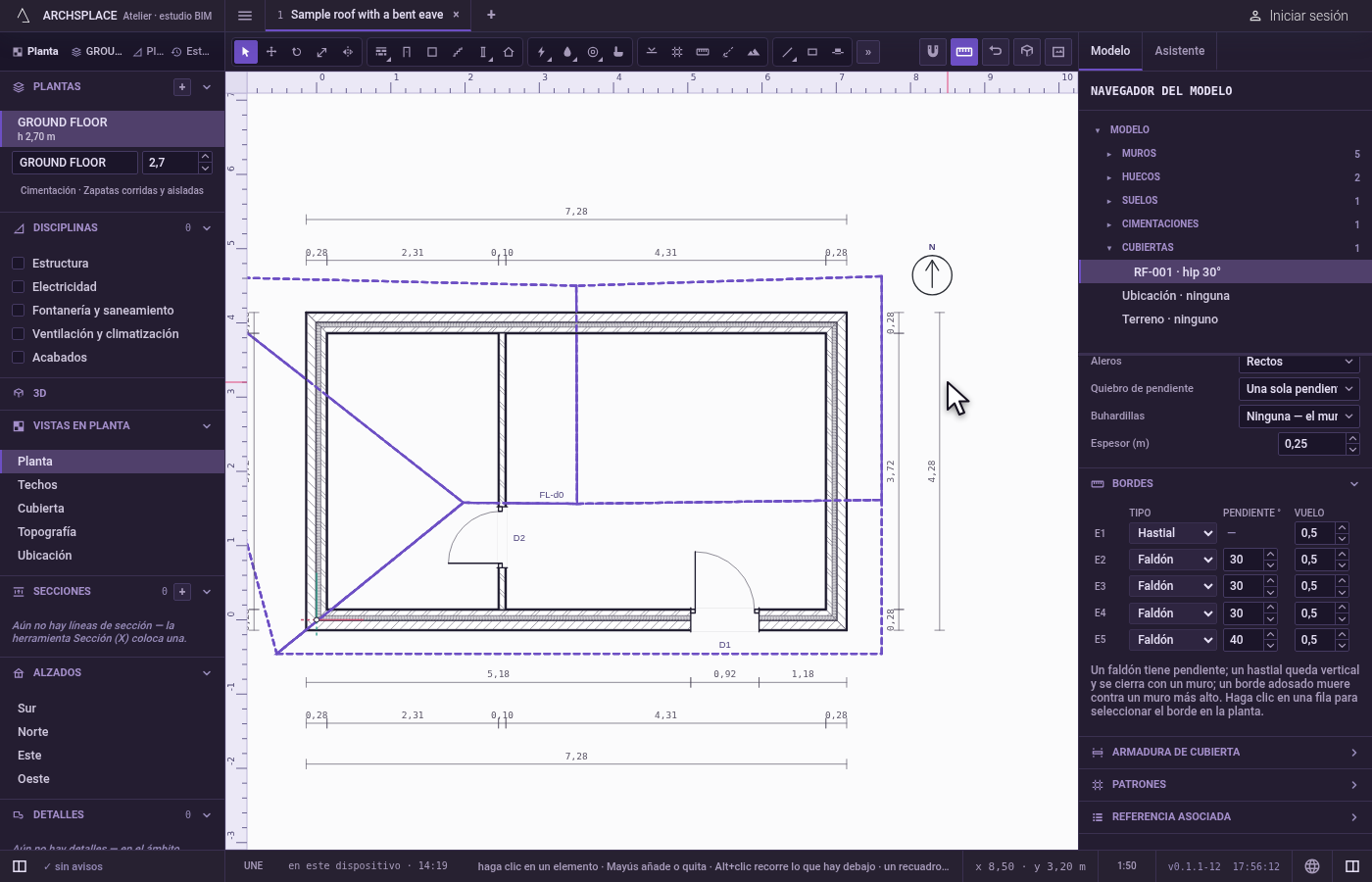

Salga del editor. Haga clic en Aceptar ⏎, o pulse Intro o Esc. La cubierta sigue seleccionada.

Qué rechaza

Menos de tres esquinas. Una huella conserva al menos tres esquinas: se rechaza quitar una más, y también un borrador con menos.
Eliminar un borde. Un borde son dos esquinas: elimine una de ellas.
Copiar o repetir en matriz una esquina. La esquina de una cubierta no se copia ni se repite en matriz: duplique o repita en matriz la propia cubierta.
Editar una cubierta que sigue a los muros. No tiene un contorno propio que desplazar, y el estudio le indica que desvincule antes su huella. Intro sobre ella dice lo mismo, y nunca la desvincula por sí solo.
Un borrador que no es un contorno. Aceptar rechaza un borrador que contiene más de un contorno, está abierto, tiene un tramo curvo, no encierra ninguna superficie, o se corta o se toca a sí mismo o repite una esquina. El estudio explica el motivo, la cubierta se queda como estaba y el borrador sigue en el editor.
Perder un borrador con una tecla. Con un borrador en curso, Esc lo conserva y lo indica: Aceptar lo aplica a la cubierta, Cancelar lo descarta.

Qué escribe en el contrato

Una cubierta es una entrada de los roofs del contrato. El editor escribe su footprint, sus esquinas en metros de planta redondeadas al milímetro, y sus edges, una entrada por borde, empezando por el borde de la esquina 1 a la 2:

Tipo de borde escribe kind en ese borde: HIP para Faldón, GABLE o ABUT. Una entrada vacía toma la forma, la pendiente y el vuelo propios de la cubierta. Una esquina arrastrada o desplazada con las flechas cambia su punto en footprint. Una esquina añadida en un borde se inserta después de la primera esquina de ese borde, y las dos mitades conservan la entrada del borde; una esquina eliminada quita su punto. Aceptar con un borrador sustituye footprint y edges a la vez, y cada borde conserva la entrada del borde del que procede. Cada cambio es un paso que se anula con un solo Ctrl+Z.

Relacionado

Preguntas frecuentes

¿Cómo convierto un extremo de una cubierta a cuatro aguas en un hastial?

Abra el editor de la cubierta, pulse K, elija Hastial en la lista junto a las herramientas y haga clic en el borde de ese extremo. El borde queda vertical, y el muro que tiene debajo sube para cerrar el hastial.

¿Cómo añado una esquina al contorno de una cubierta?

En el editor de la cubierta, pulse A y haga clic en el borde donde debe estar la esquina. El borde se divide ahí, la esquina nueva queda seleccionada y puede arrastrarla hacia fuera. Las dos mitades conservan el tipo, la pendiente y el vuelo del borde.

¿Por qué no puedo editar el contorno de mi cubierta?

Esa cubierta sigue a los muros: su contorno es la cara exterior de los muros, calculada cada vez, así que no tiene esquinas propias. Haga clic en Desvincular el contorno, en su panel, para darle un contorno que pueda editar.
