Cota en secciones y alzados

Cota, en una sección o un alzado, mide la distancia entre dos puntos de la vista: hace clic en los dos puntos y luego donde va la línea de cota. El valor siempre se mide en el dibujo, nunca se escribe, y la cota pertenece solo a esa vista.

Qué es

Cota mide entre dos puntos de una sección o de un alzado, igual que Cota en la planta: tres clics, el primer punto, el segundo y la posición de la línea de cota. La línea va paralela a los dos puntos, de modo que una cota entre dos puntos situados uno encima de otro mide una altura, y una entre dos puntos a distinta altura y en distinto sitio mide la distancia real entre ellos.

Mientras indica los dos puntos, todas las líneas que muestra el dibujo atraen el puntero: cada esquina, el punto medio de cada línea y la propia línea, con el mismo alcance que en la planta, además de las guías que haya sacado de las reglas. Los rayados, las cotas, las anotaciones y el marco de recorte nunca lo atraen. Un clic sobre un muro o una ventana es un punto para la herramienta, nunca una selección.

La cota pertenece solo a esa vista. Se dibuja con las cadenas propias de la vista, pasa a un plano con la vista (una ventana gráfica colocada antes que ella la incorpora al sincronizar la ventana gráfica) y se oculta con ellas cuando se desactivan las cotas.

Cuándo usarlo

Para dar una altura que no dan las cadenas automáticas, como la barandilla de un balcón o la coronación de una chimenea.
Para medir entre dos puntos de una fachada que no une ninguna cadena, como dos ventanas de plantas distintas.
Para añadir la cifra que pedirá el constructor en una sección.

Los pasos

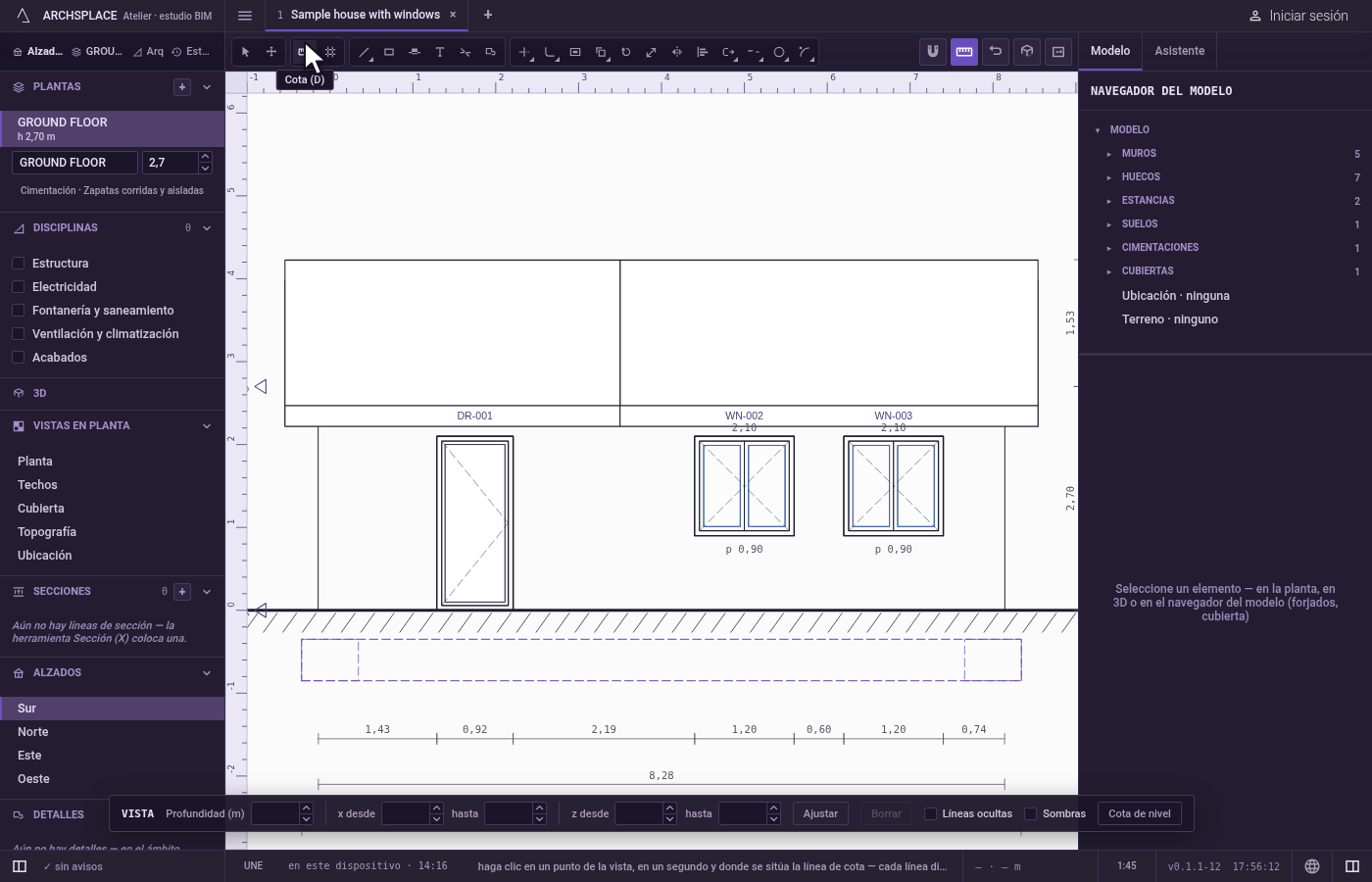

Abra una sección o un alzado y pulse D. O haga clic en Cota en la barra de herramientas. La barra de estado le indica que haga clic en un punto de la vista, en un segundo y luego donde va la línea, y que todas las líneas dibujadas atraen el puntero.

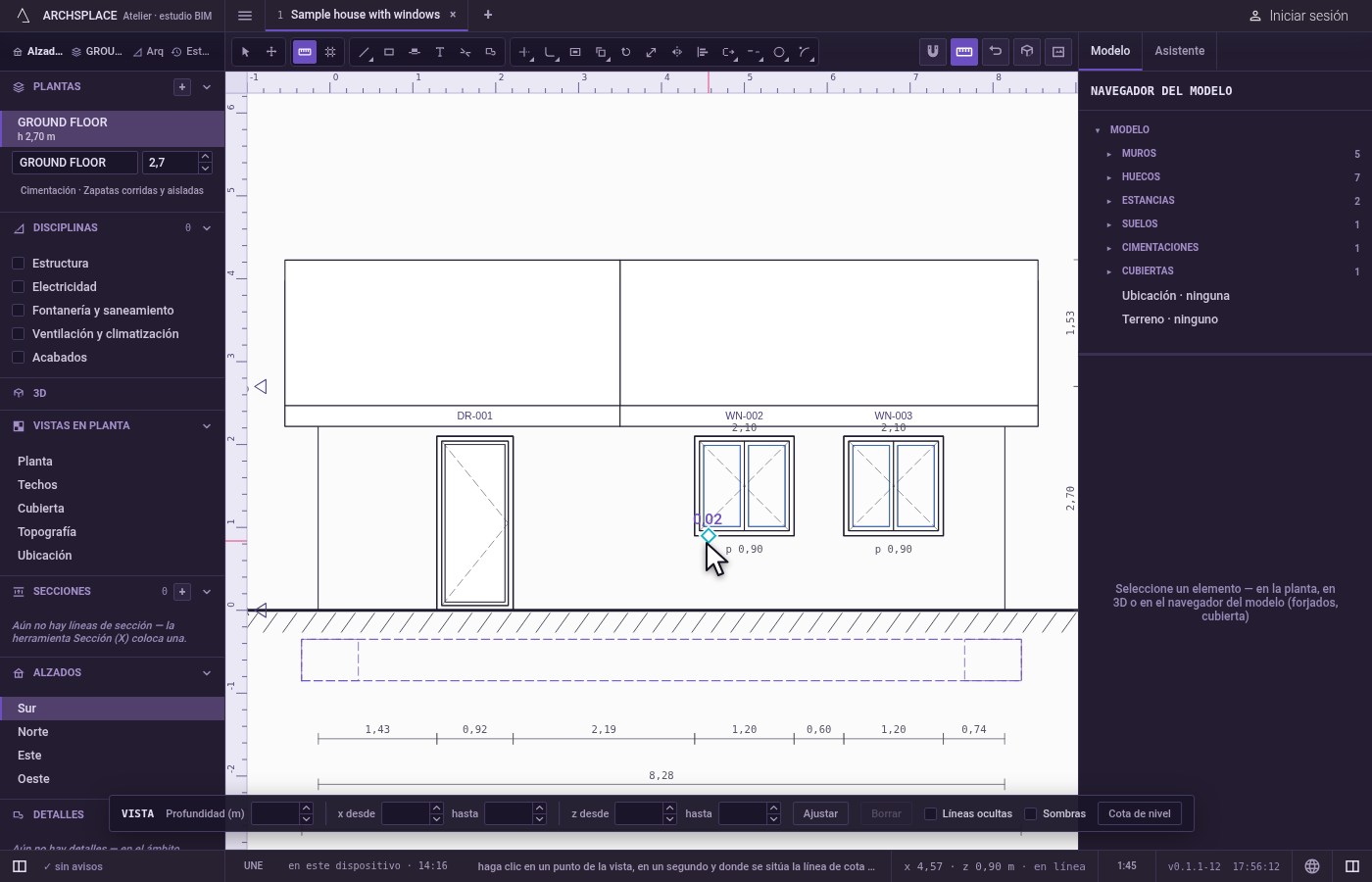

Haga clic en el primer punto. Lleve el puntero al alféizar de una ventana: aparece un marcador cuando retiene una esquina, un punto medio o una línea. Haga clic.
Haga clic en el segundo punto. Una línea va del primer punto al puntero con su longitud al lado. Haga clic en la parte superior del dintel de la ventana.
Haga clic donde va la línea. La cota sigue ahora al puntero, perpendicular a los dos puntos, con su valor real ya escrito. Haga clic a un lado de la ventana: la cota se coloca ahí, y la herramienta sigue en su mano para la siguiente.

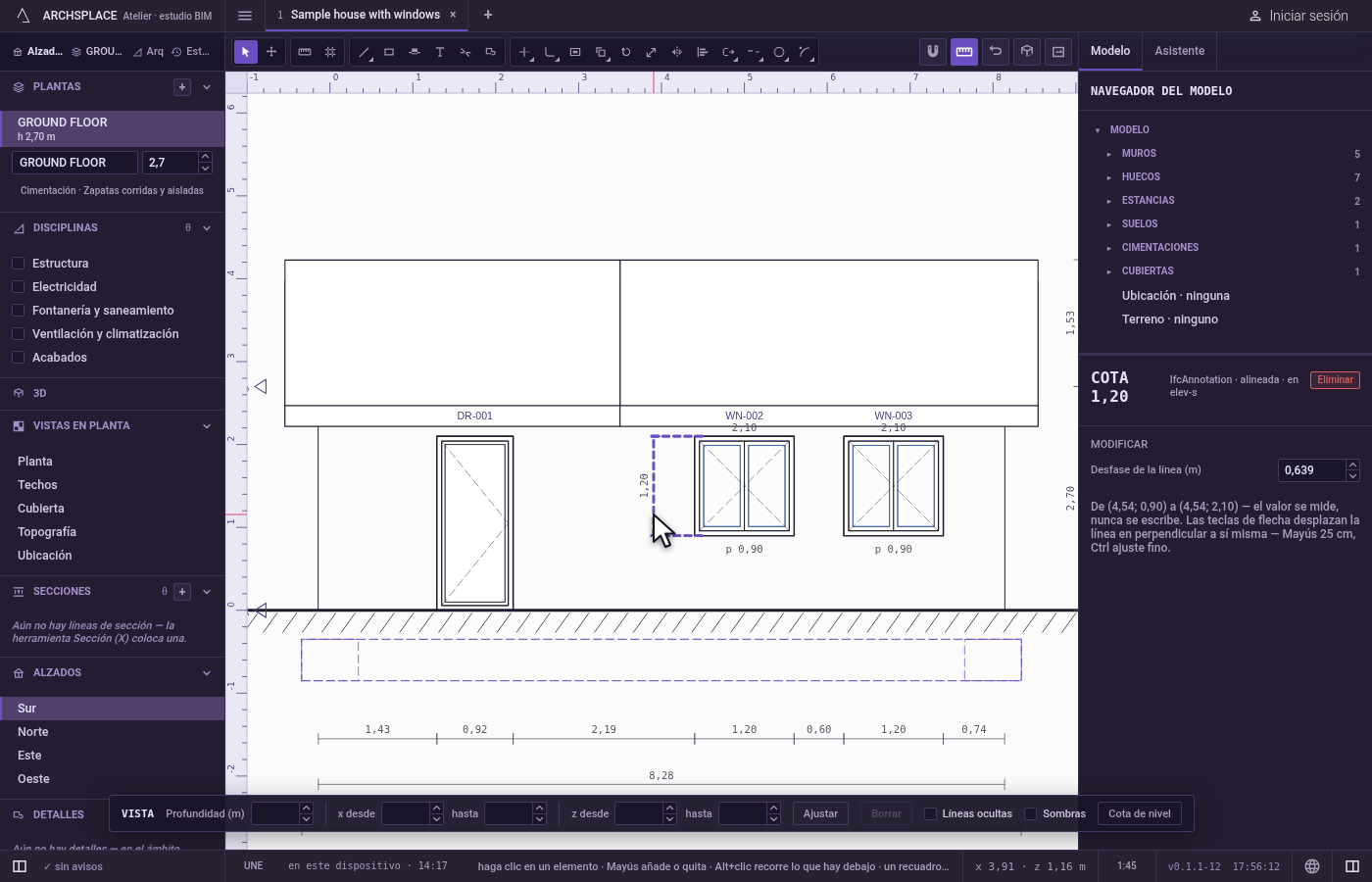

Edítela con Seleccionar. Pulse V y haga clic en la cota. Su panel ofrece Desfase de la línea, la distancia de los dos puntos a la línea, y las flechas deslizan la línea en perpendicular a sí misma. Supr la elimina.

Qué rechaza

El mismo punto dos veces. No se toma un segundo punto a menos de un milímetro del primero: la herramienta espera otro.
Un valor escrito. El valor se mide a partir de los dos puntos y nunca se puede escribir.
Desplazarla o copiarla. Desplazar deja una cota donde está y le indica que deslice su línea con las flechas o con su panel, o que la elimine y coloque otra. Copiar indica que una cota se coloca una vez, y que dibuje otra con la herramienta.
Los elementos auxiliares del dibujo. Los rayados, las cotas, las anotaciones y el marco de recorte nunca atraen el puntero.
Una cota en una llamada. La vista propia de una llamada no tiene herramienta Cota: acote la sección o el alzado del que procede.
Esc a medio camino. Esc descarta los puntos ya marcados y no escribe nada.

Qué escribe en el contrato

Cada cota se añade a los measures de la propia entrada de su vista: en una sección, la entrada de la sección en stations; en un alzado, su lado en elevations.

a y b son los dos puntos como [u, z]: u a lo largo de la vista en las coordenadas de la planta, en metros, y z la altura desde el cero del modelo. offset es la distancia de la línea a los dos puntos, positiva a la izquierda del sentido que va de a a b, redondeada al milímetro. El valor nunca se escribe: se mide a partir de a y b cada vez que se dibuja la vista.
