Guía
La herramienta Guía coloca en la vista 3D una línea auxiliar que pasa por dos puntos, en cualquier dirección y sin fin. Todas las herramientas 3D se ajustan a las guías y a los puntos donde se cruzan, y las guías quedan fuera de los dibujos del proyecto.
Qué es
Una guía es una línea auxiliar en el espacio. Se coloca por dos puntos: el primero es cualquier punto que ofrezca el ajuste, y el segundo fija la dirección, la que sea. Cerca del eje x, del eje y o de la vertical, la dirección se fija en ese eje, y Mayús la mantiene ahí.
Una vez colocada, la guía se prolonga mucho más allá del modelo en ambos sentidos. Todas las herramientas 3D se ajustan a ella: un punto sobre una guía se marca En guía, y el punto donde se cruzan dos guías, o donde una guía cruza una arista, es un punto propio. Mientras una herramienta de dibujo muestra su plano bajo el puntero, la traza de cada guía sobre ese plano se dibuja discontinua, con un punto donde la guía lo atraviesa, para que vea dónde puede apoyarse antes de llegar.
Las guías son una ayuda al dibujo. Se conservan para cada proyecto en este navegador o en este ordenador, nunca en el propio proyecto ni en un dibujo o un plano.
Cuándo usarlo
- Para marcar una altura, una alineación o un desfase antes de dibujar sobre ellos.
- Para encontrar un punto en el espacio donde se cruzan dos direcciones, y luego dibujar una línea o colocar una forma ahí.
- Para alinear sólidos con una referencia que no forma parte del modelo.
Los pasos
Tome la herramienta. Pulse
G, o haga clic en Guía, entre las herramientas auxiliares.
Haga clic en el primer punto. El marcador muestra lo que toma el clic: un vértice, un punto medio, una arista, una cara o el suelo.

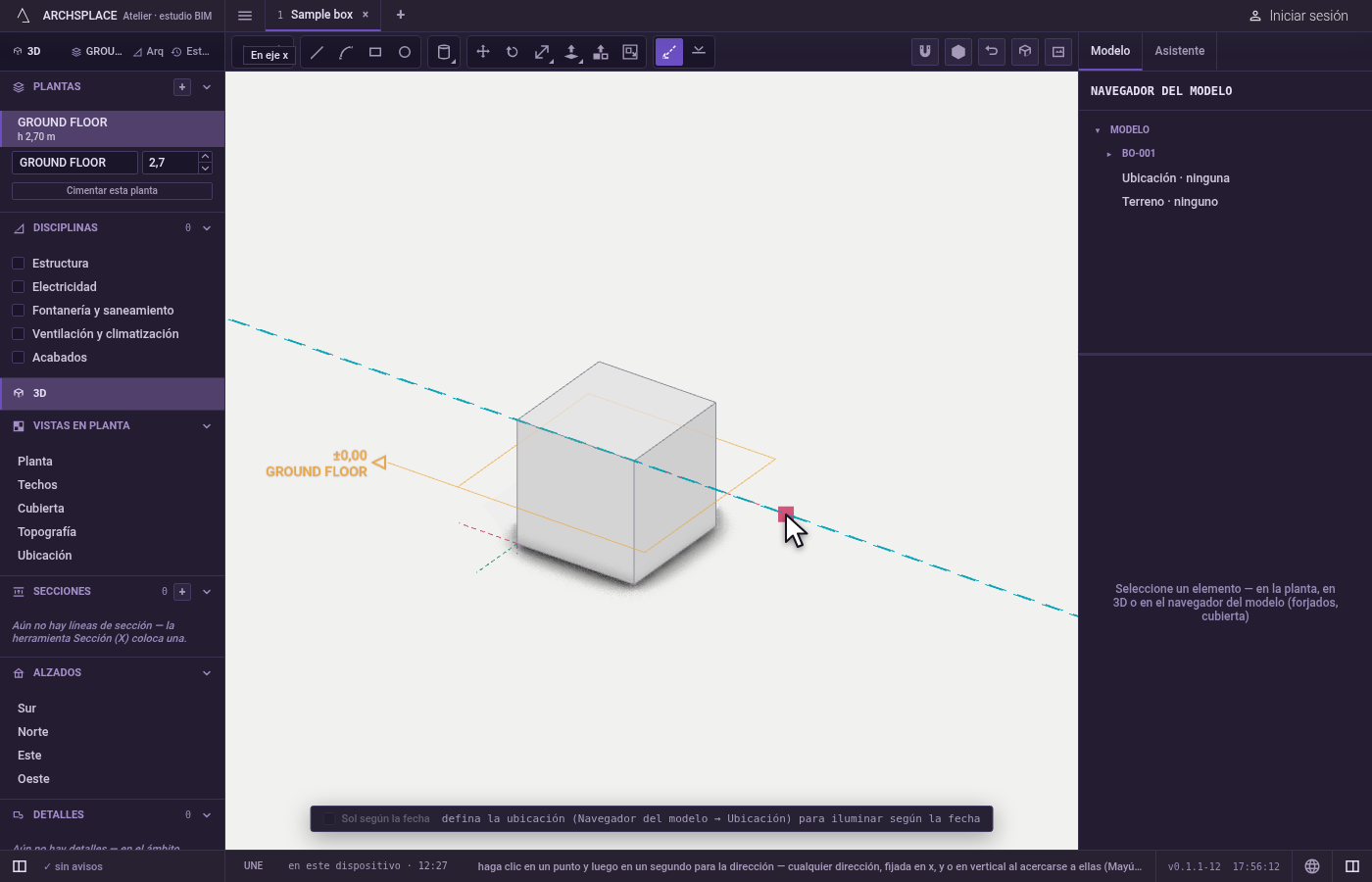

Haga clic en un segundo punto para la dirección. Una silueta de la guía sigue al puntero. Cerca de un eje, la dirección se fija en él;
Mayúsla mantiene fijada.
Coloque la siguiente. La herramienta sigue en su mano.
Escanula un primer punto marcado por error.
Seleccione, oculte o elimine guías. Con Seleccionar, haga clic en una guía donde quede por delante del modelo;
Mayús+clic añade más.Suprelimina las guías seleccionadas.Ctrl+;(⌘;en Mac) las oculta o las muestra todas.
Qué rechaza
- Un segundo punto sobre el primero. Una guía necesita dos puntos distintos; hacer clic en el mismo sitio no coloca nada.
- Un recuadro. Un recuadro de selección nunca toma una guía; haga clic en ella.
- Un clic a través del modelo. No se toma una guía oculta detrás de una superficie; una arista o un vértice del modelo bajo el puntero gana a una guía.
- Ajustarse a guías ocultas. Mientras las guías están ocultas, no atraen nada.
Qué escribe en el contrato
Nada. Las guías se conservan con las demás ayudas al dibujo del proyecto en este navegador o en este ordenador, nunca en el proyecto. Aun así, colocar, quitar o eliminar una guía es un paso del historial de deshacer, así que Ctrl+Z la devuelve.
Relacionado
Preguntas frecuentes
¿Las guías se guardan en el archivo del proyecto?
No. Las guías son una ayuda al dibujo que se conserva para cada proyecto en este navegador o en este ordenador, nunca en el proyecto y nunca en papel. Aun así, colocar o eliminar una es un paso que se puede deshacer.
¿Cómo oculto todas las guías?
Pulse Ctrl+; (⌘; en Mac). Las guías ocultas no se dibujan ni atraen. Vuelva a pulsarlo para mostrarlas; colocar una guía nueva también las muestra.
¿Cómo elimino una guía?
Tome Seleccionar, haga clic en la guía donde quede por delante del modelo y pulse Supr. Mayús+clic añade más guías a la selección.
