Estirar

Estirar desplaza en el editor de bocetos solo las esquinas que quedan dentro de una ventana de captura que arrastra, y las líneas que salen de esas esquinas las siguen, de modo que una forma crece o se reduce por un lado. El desplazamiento se fija con un punto base y un destino, o con una distancia escrita.

Qué es

Estirar desplaza algunas esquinas de su dibujo y deja las demás donde están. Elige las esquinas arrastrando una ventana de captura sobre ellas; cada esquina que queda dentro se mueve, y cada línea que sale de una de ellas la sigue, de modo que la forma crece o se reduce por ese lado. Una línea con los dos extremos dentro se desplaza entera. Un arco conserva su curvatura, así que su curva cambia con los extremos que se mueven.

Estirar no usa la selección. La ventana de captura que arrastra decide qué se mueve.

Cuándo usarlo

Para hacer una ventana o una puerta más alta, más ancha o más estrecha por un solo lado.
Para llevar un lado de una zona de patrón hasta una línea nueva.

Los pasos

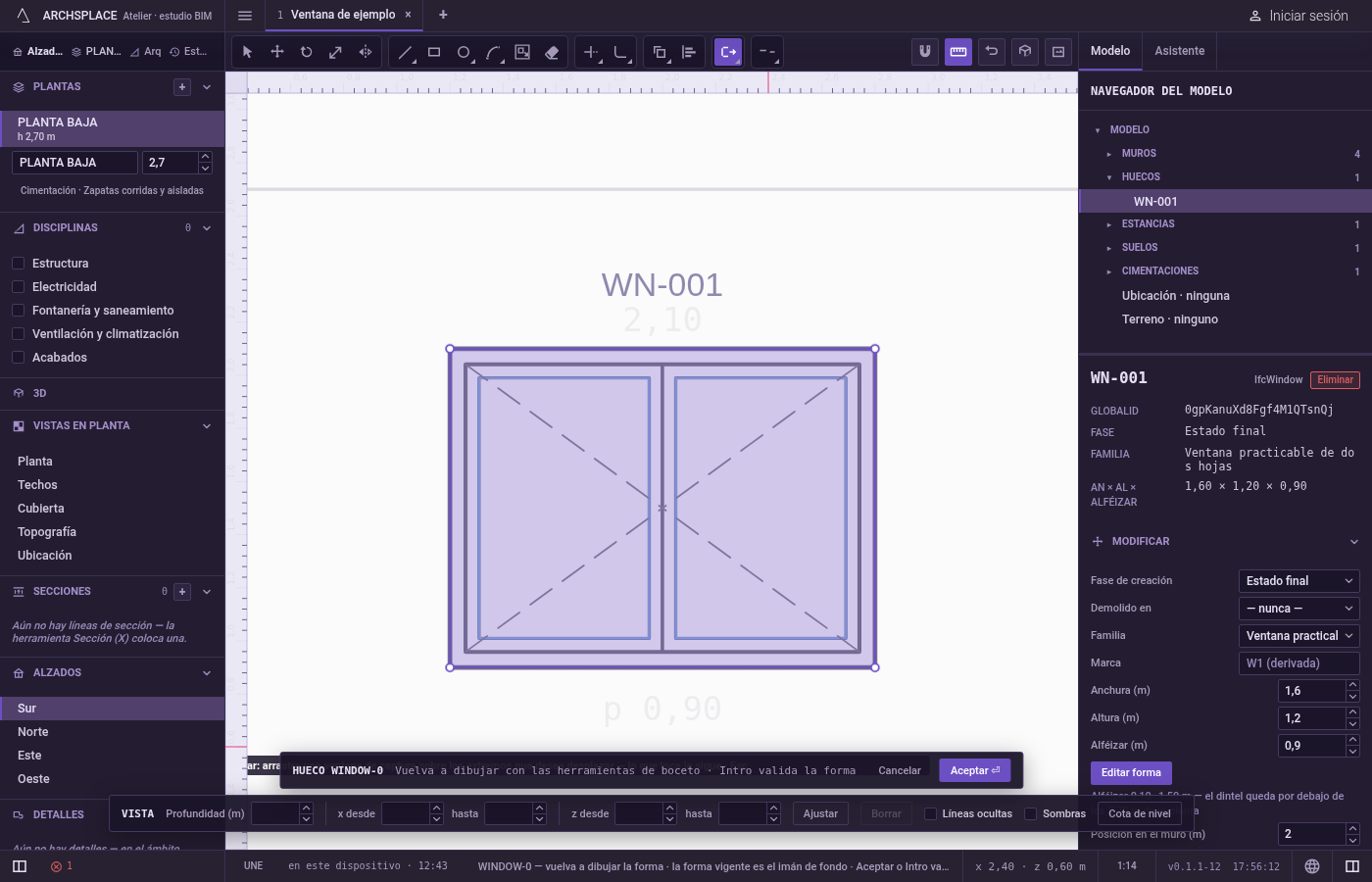

Active Estirar. En el editor de bocetos (consulte Seleccionar para las formas de entrar), pulse S o haga clic en Estirar en la barra de herramientas del editor. La indicación junto al cursor le indica que arrastre una ventana de captura sobre los extremos que desea desplazar, y que el resto los sigue.

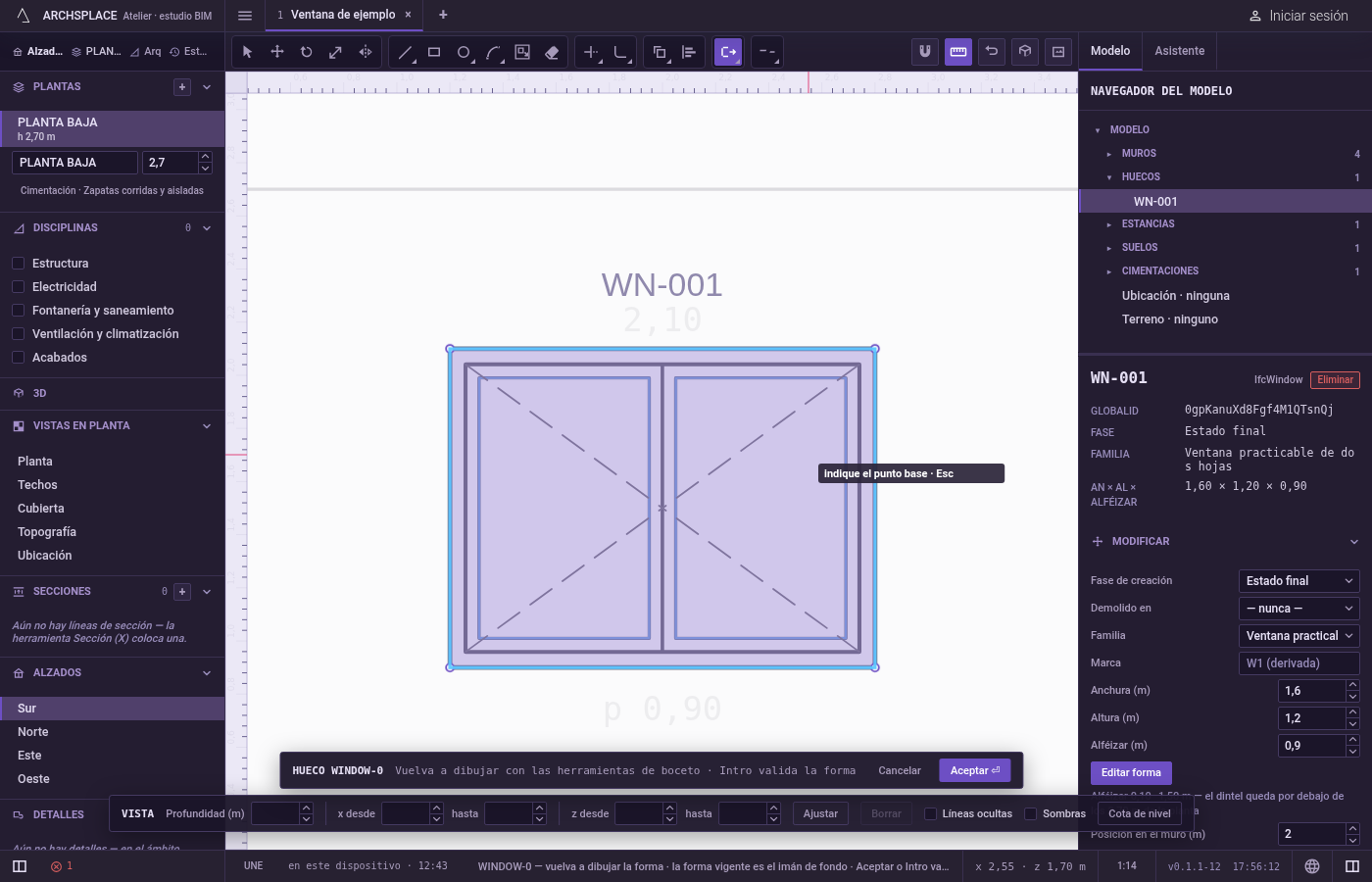

Arrastre una ventana de captura sobre las esquinas que quiere desplazar. Pulse junto a ellas, arrastre un recuadro a su alrededor en cualquier sentido y suelte. Las líneas que tienen una esquina dentro se iluminan. Un simple clic repite la instrucción.

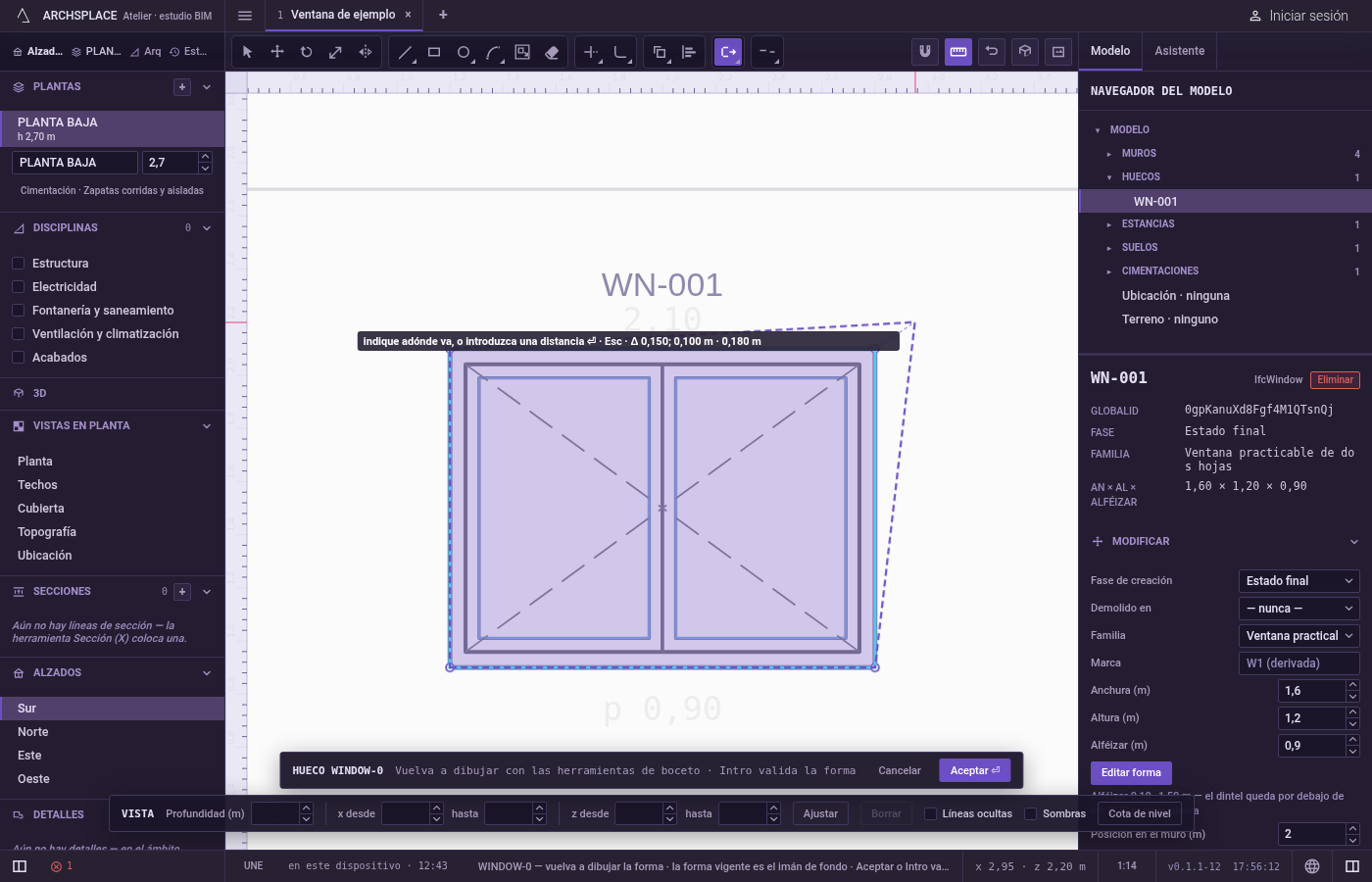

Haga clic en el punto base. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista, y puede escribirlo como x;y.

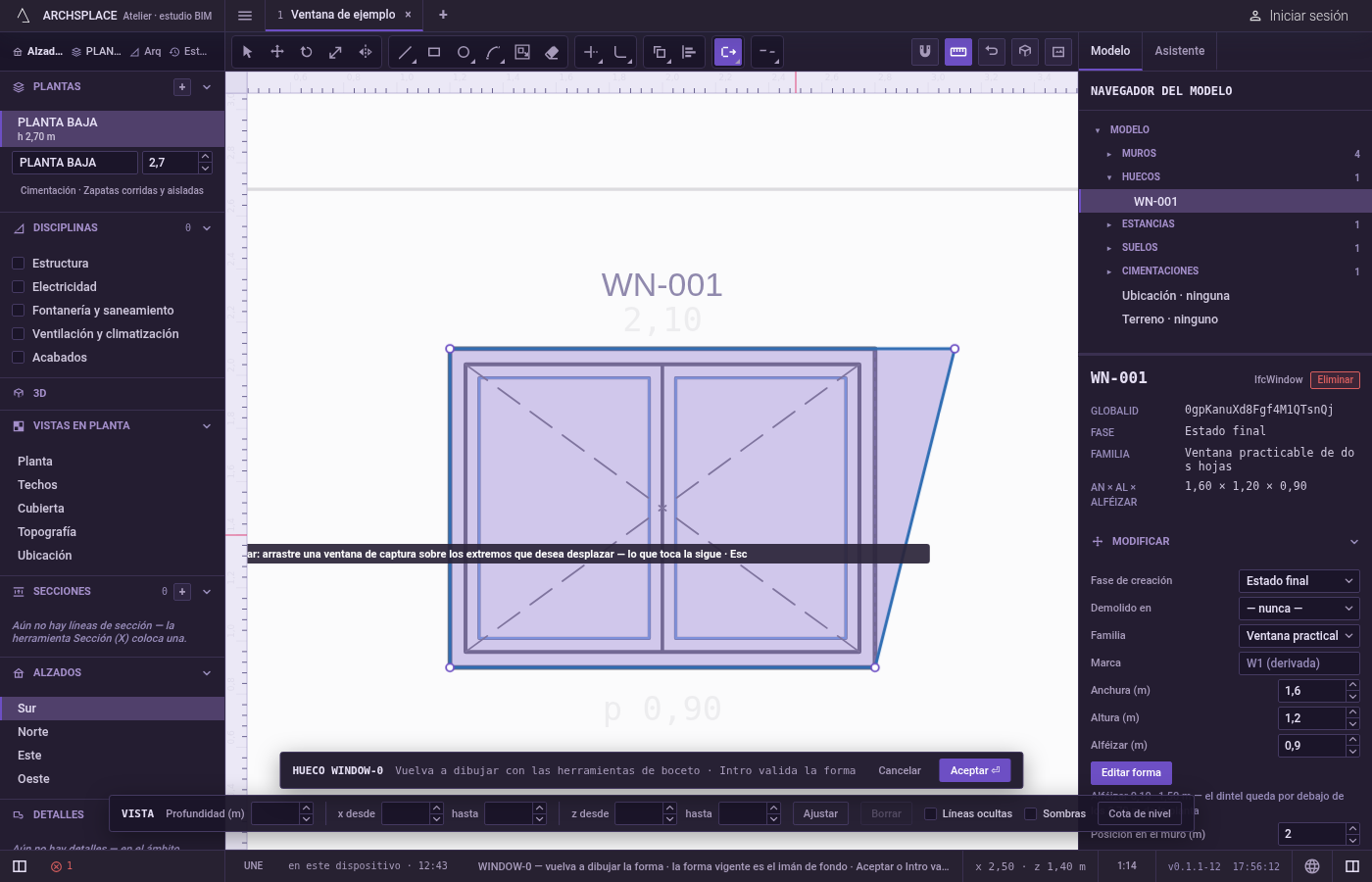

Haga clic en el destino, o escriba la distancia. Una vista previa de las líneas estiradas sigue al puntero, y la indicación muestra el paso en horizontal, el paso en vertical y la distancia. Haga clic para estirar. Para un desplazamiento exacto, apunte en la dirección que quiera, escriba la distancia en las unidades del proyecto y pulse Intro.

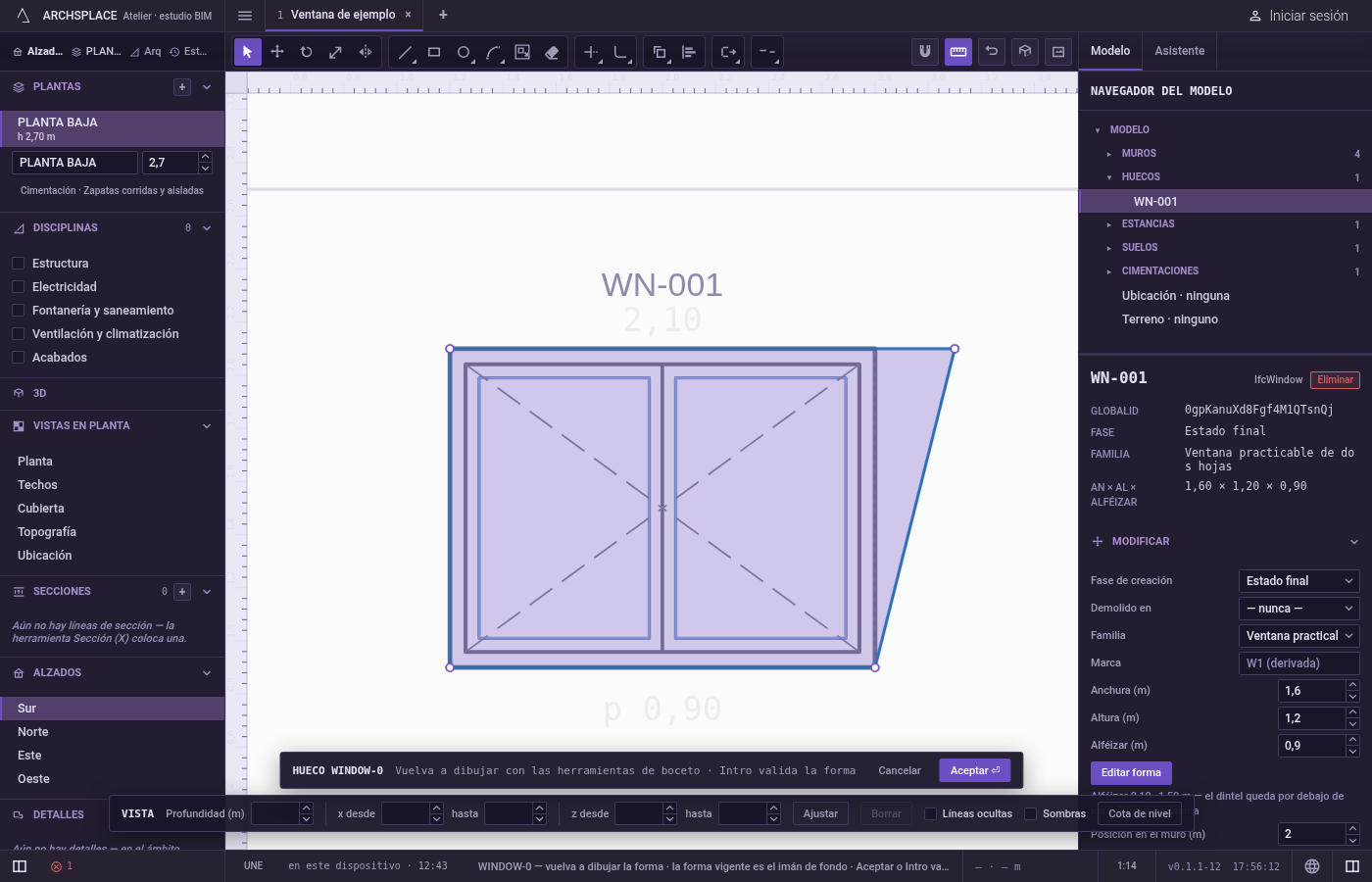

Siga trabajando. Las esquinas se colocan, las líneas estiradas quedan seleccionadas y Estirar espera una nueva ventana de captura. Esc retrocede: el punto base, luego la ventana de captura y luego vuelve a Seleccionar.

Qué rechaza

Una ventana de captura sin ninguna esquina dentro. La indicación dice la ventana no contiene ningún extremo que estirar, y la herramienta espera otra. Una ventana que cruza el centro de una línea sin contener ninguna de sus esquinas no mueve nada.
Un desplazamiento nulo. Un destino sobre el punto base, o un 0 escrito, no cambian nada, y la indicación lo dice.
Una distancia escrita antes del punto base. Un número solo escrito entonces no hace nada; solo un punto escrito como x;y fija el punto base.
La forma vigente. La forma atenuada que hay detrás de su dibujo nunca se estira.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Cada estiramiento es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

Una ventana de 1,2 metros de alto estirada 20 centímetros hacia arriba, con sus esquinas superiores dentro de la ventana de captura:

Relacionado

Preguntas frecuentes

¿Cómo hago la forma de una ventana 20 centímetros más alta sin cambiar su ancho?

Pulse S, arrastre una ventana de captura solo alrededor de las esquinas superiores, haga clic en un punto base, apunte en vertical hacia arriba, escriba 0.2 y pulse Intro. La parte superior sube y los lados se alargan.

¿Qué pasa con un arco cuando estiro uno de sus extremos?

Sigue siendo un arco con la misma curvatura, así que su forma cambia con el extremo que se ha movido. Estire los dos extremos para desplazar el arco sin cambiarlo.

¿Tengo que seleccionar algo antes?

No. Estirar ignora la selección: la ventana de captura que arrastra decide qué esquinas se mueven.
