Disciplinas
Superposiciones
Una superposición añade una disciplina sobre la vista en la que está: Estructura, Electricidad, Fontanería y saneamiento, Ventilación y climatización o Acabados, varias a la vez si quiere. Se activan en la lista Disciplinas de la barra lateral, y la vista que tienen debajo nunca cambia.
Qué es
Un dibujo tiene una base, el corte de su vista, y cualquier conjunto de superposiciones encima. Una superposición es una disciplina: añade lo que dibuja esa disciplina sin cambiar el corte que tiene debajo. Hay cinco:
- Estructura: los ejes con sus cotas, los pilares, las vigas por encima, la armadura de las cubiertas y, en la planta más baja, las zapatas.
- Electricidad: los mecanismos y, en cuanto hay un cuadro eléctrico, los recorridos de sus circuitos.
- Fontanería y saneamiento: los aparatos sanitarios, los puntos de fontanería, las tuberías y los montantes.
- Ventilación y climatización: la ventilación y el aire acondicionado, sus bocas, sus unidades, sus conductos y sus líneas.
- Acabados: los colores de las estancias y todos los patrones colocados en un suelo o un techo, a su tamaño real.
Las superposiciones funcionan en todas las vistas de una planta (consulte Vistas de una planta), y también en las secciones y los alzados. El rótulo del papel las nombra después de la vista, por ejemplo «PLANTA BAJA · Planta + Estructura».
Cuándo usarlo
- Para comprobar la estructura frente a la arquitectura en la planta.
- Para coordinar dos instalaciones mostrándolas juntas.
- Para distribuir las piezas de un pavimento con la superposición Acabados.
Los pasos

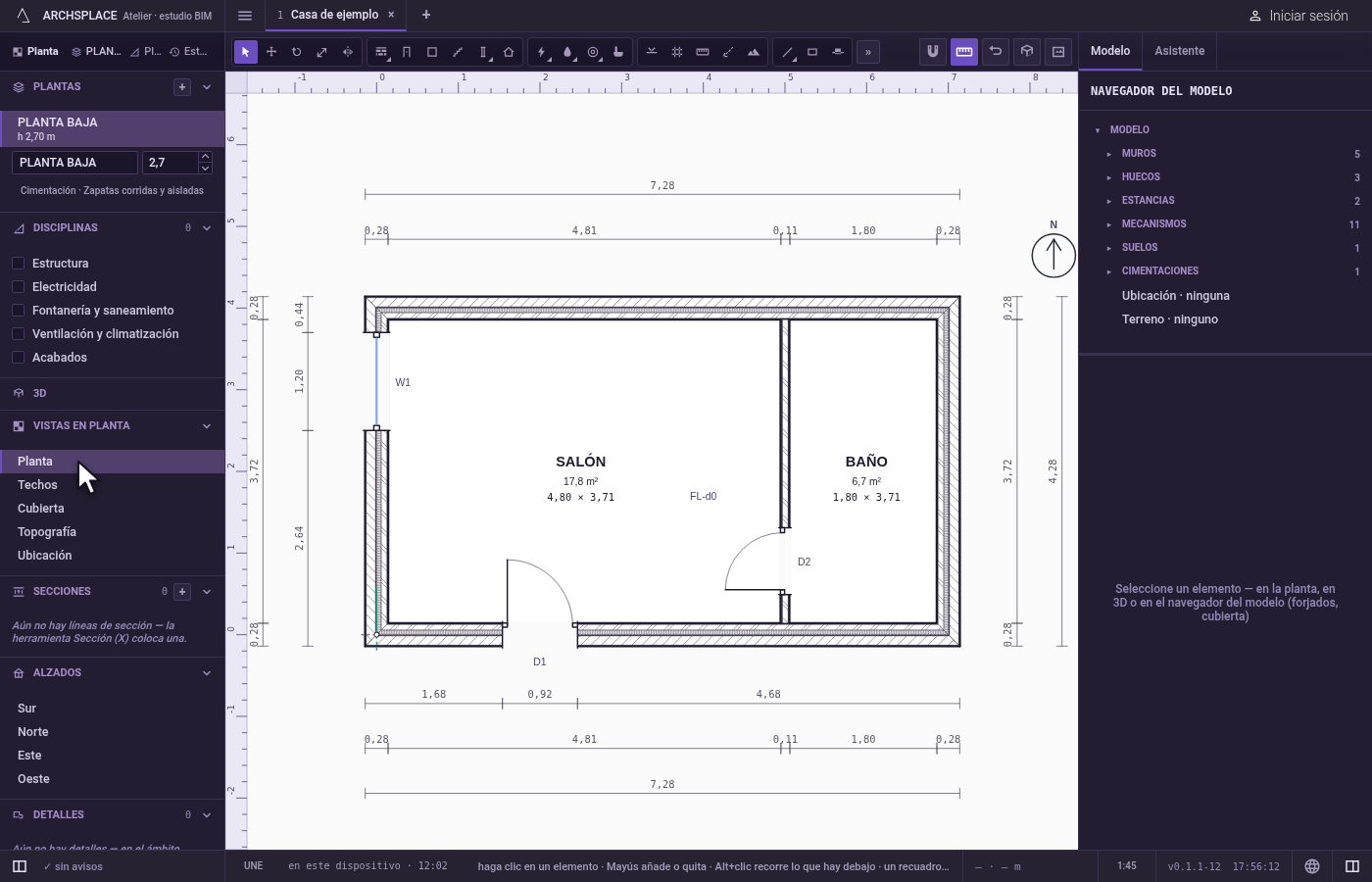

Abra la vista. Abra la planta y la vista que quiere mirar.

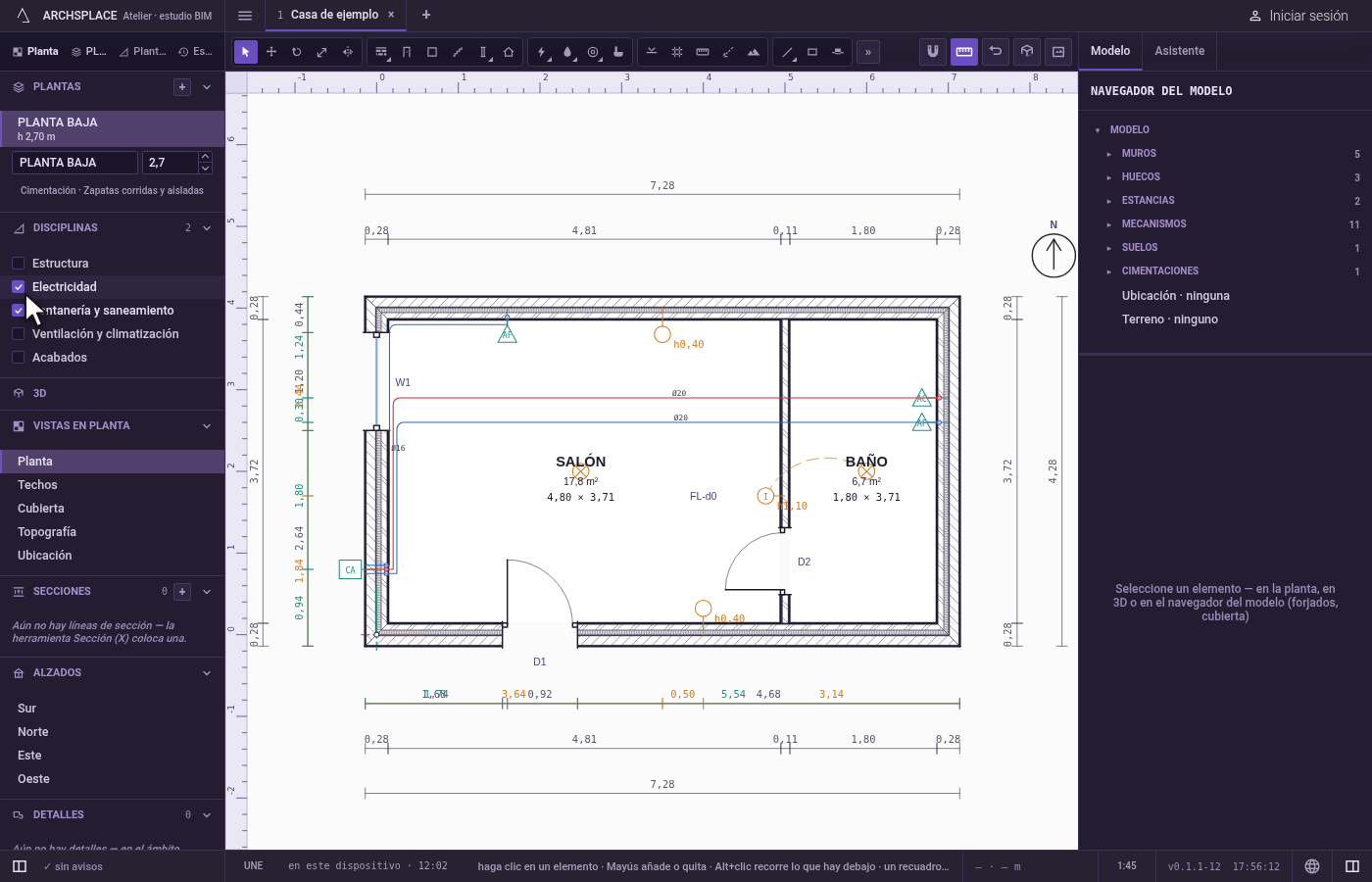

Marque las superposiciones. En la barra lateral, la lista Disciplinas tiene una casilla por superposición: Estructura, Electricidad, Fontanería y saneamiento, Ventilación y climatización y Acabados. Marque las que necesite; el menú Ver tiene las mismas opciones con su marca.

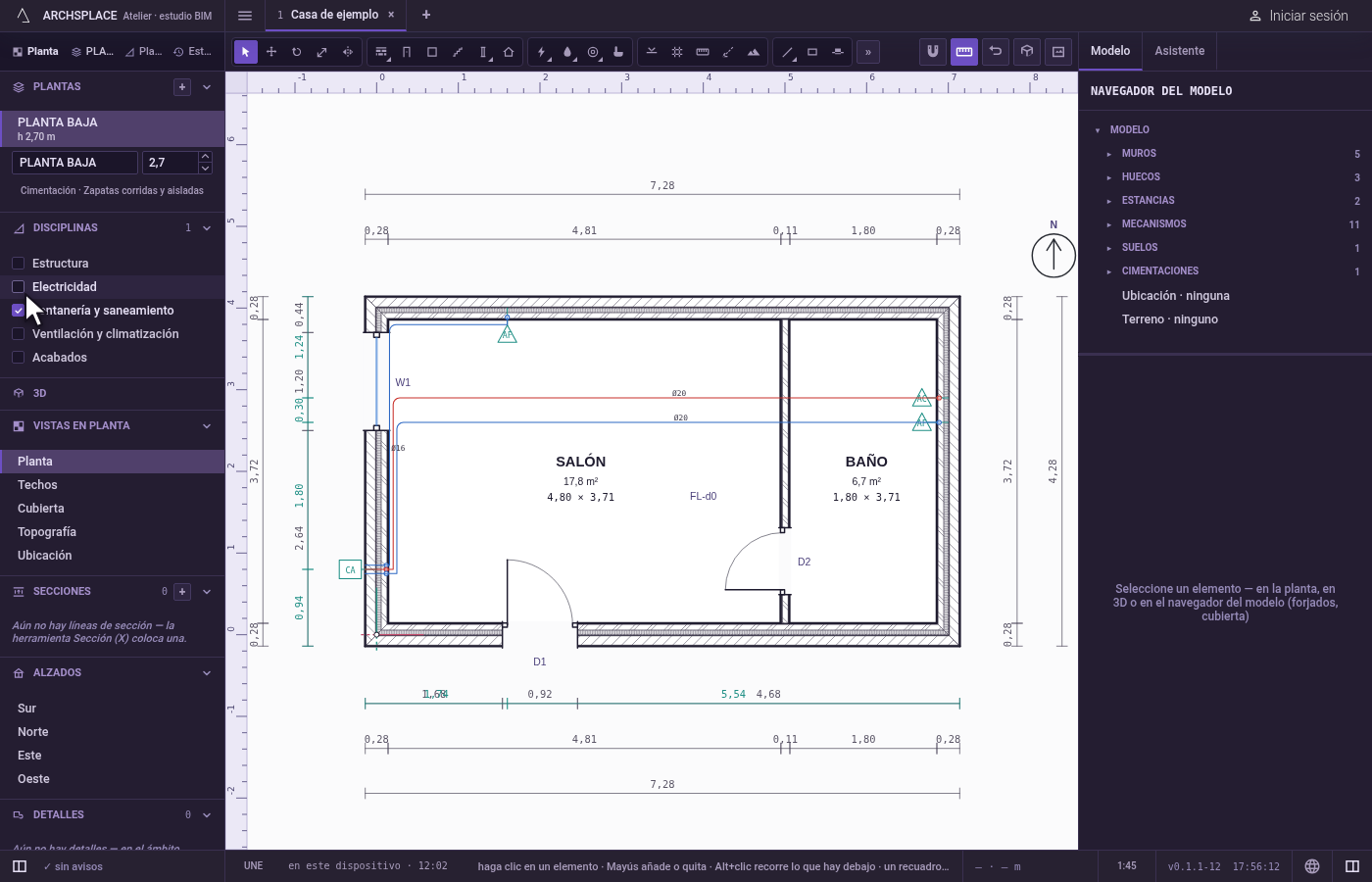

Mire, y vuelva a desactivarlas. Lo que dibuja una superposición sale del modelo, como el resto de la vista. Desmárquela y simplemente deja de dibujarse; no se quita nada del proyecto.

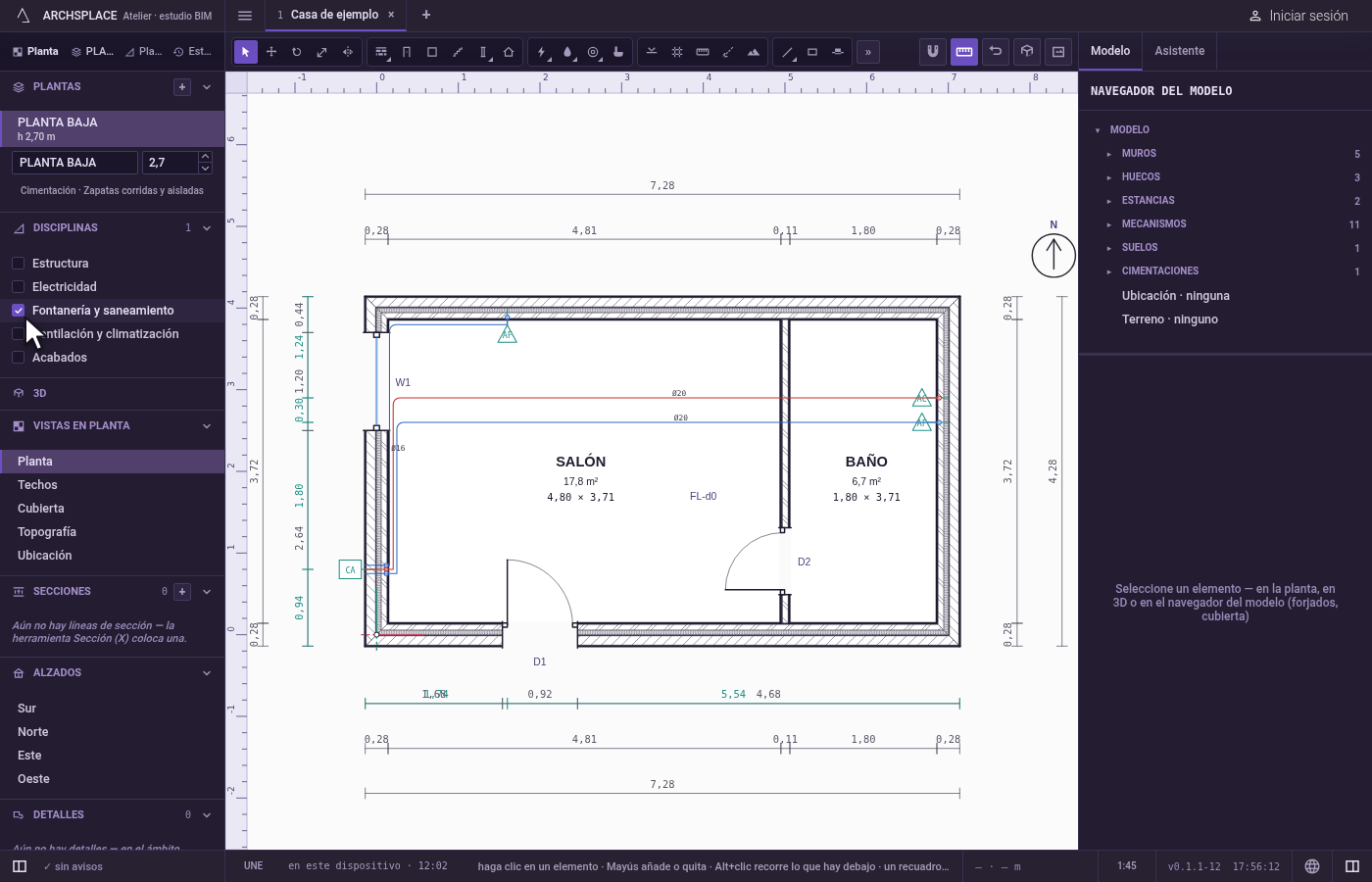

Déjelas como están. Las superposiciones que ha marcado se recuerdan para esa vista del proyecto, en este ordenador, y vuelven la próxima vez que la abra.
Qué rechaza
- Una vista propia de una disciplina. Ninguna superposición cambia el corte: no hay planta de estructura aparte de la planta con Estructura activada.
- Nada que mostrar. Una superposición sin nada de su disciplina en el proyecto no añade nada sobre la vista.
Qué escribe en el contrato
Nada. Las superposiciones que marca cambian lo que muestra la pantalla, y se recuerdan en este ordenador. La ventana gráfica de un plano escribe sus propias superposiciones en el proyecto cuando las elige en el plano.
Preguntas frecuentes
¿Cómo veo la electricidad y la fontanería a la vez?
Marque Electricidad y Fontanería y saneamiento en la lista Disciplinas. Las superposiciones se combinan: cualquier conjunto de ellas puede quedar sobre la misma vista.
¿Puede un plano mostrar superposiciones distintas de las de mi pantalla?
Sí. Cada ventana gráfica de un plano lleva sus propias superposiciones, de modo que un plano puede mostrar la fontanería y la electricidad y otro solo la estructura.
