Círculo por 3 puntos en el editor de piezas

Círculo por 3 puntos dibuja la única junta redonda que pasa por tres puntos que indica dentro de la pieza de un patrón. El círculo es una sola junta, y debe quedar entero dentro de la pieza.

Qué es

Círculo por 3 puntos dibuja el círculo que pasa por tres puntos que indica. No necesita conocer su centro ni su radio: se deducen de los puntos. Los puntos se ajustan a las esquinas de la pieza, los puntos medios de sus lados, su centro, sus bordes y las juntas ya dibujadas. El círculo es una sola junta, que se selecciona, se desplaza y se borra entera.

Es el mismo Círculo por 3 puntos que en los demás editores del estudio, actuando aquí sobre las juntas de la pieza.

Cuándo usarlo

Para dibujar un círculo que pase por tres esquinas o extremos que ya tiene.
Para dibujar el círculo que toca tres puntos de un motivo.
Cuando conoce el centro y el radio, Círculo es más rápido.

Los pasos

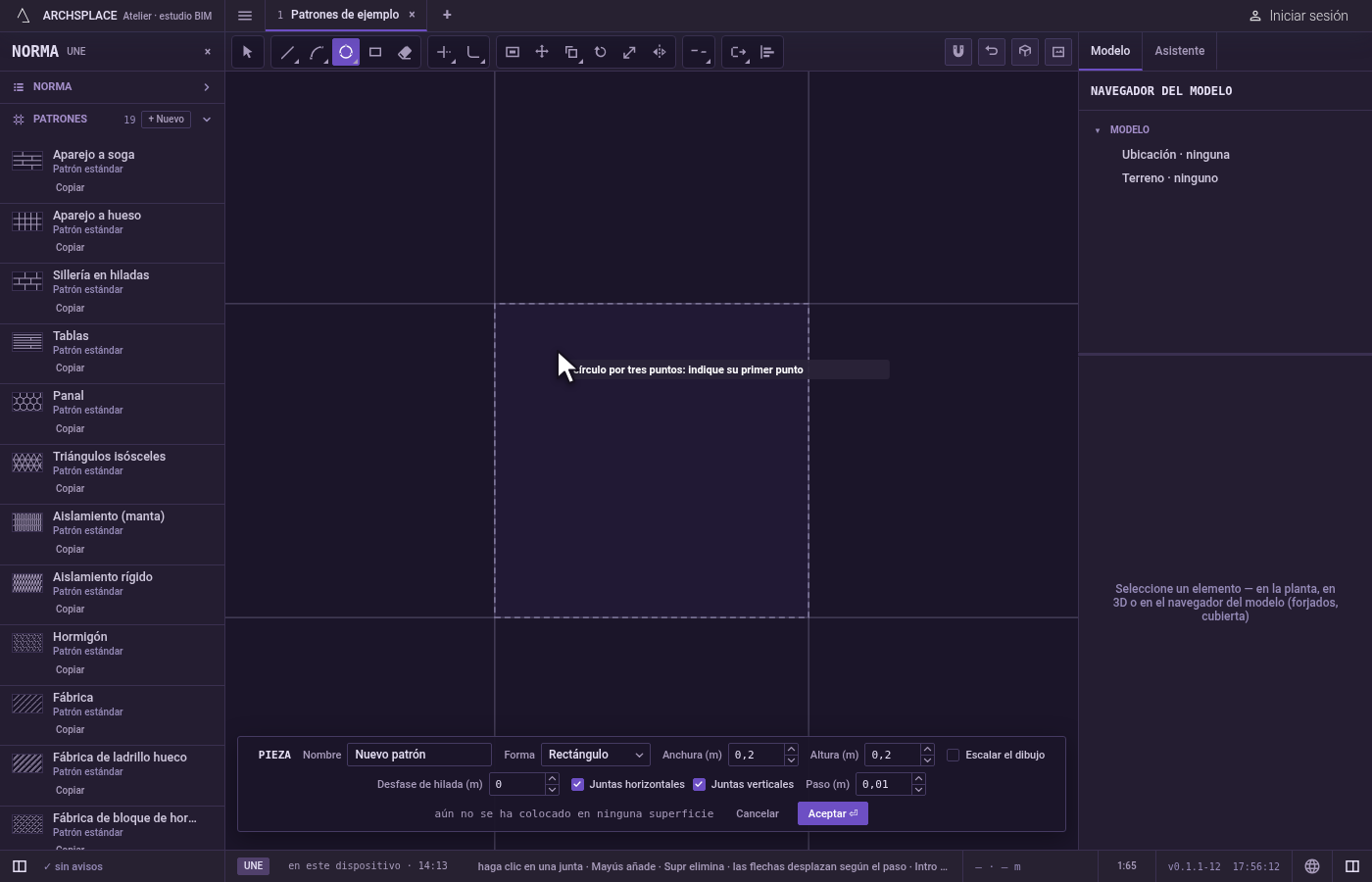

Tome la herramienta. Escriba C, T, H una detrás de otra, o haga clic en Círculo por 3 puntos en la barra. Comparte botón con Círculo, Círculo por 2 puntos y Polígono. La C abre Círculo un instante, y las letras que siguen completan esta herramienta.

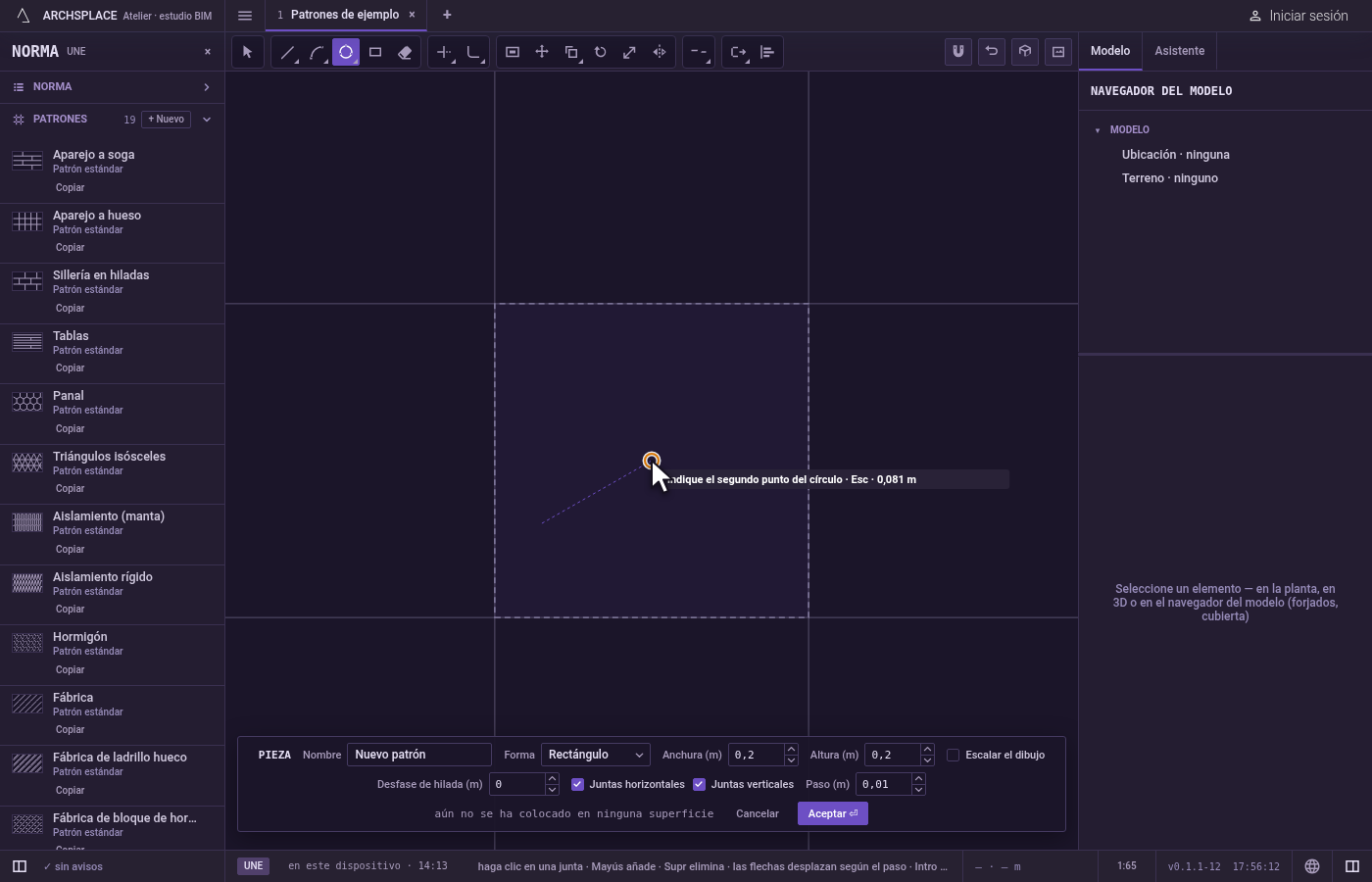

Indique el primer punto. Haga clic en él, o escriba x;y y pulse Intro, medido desde la esquina inferior izquierda de la pieza.

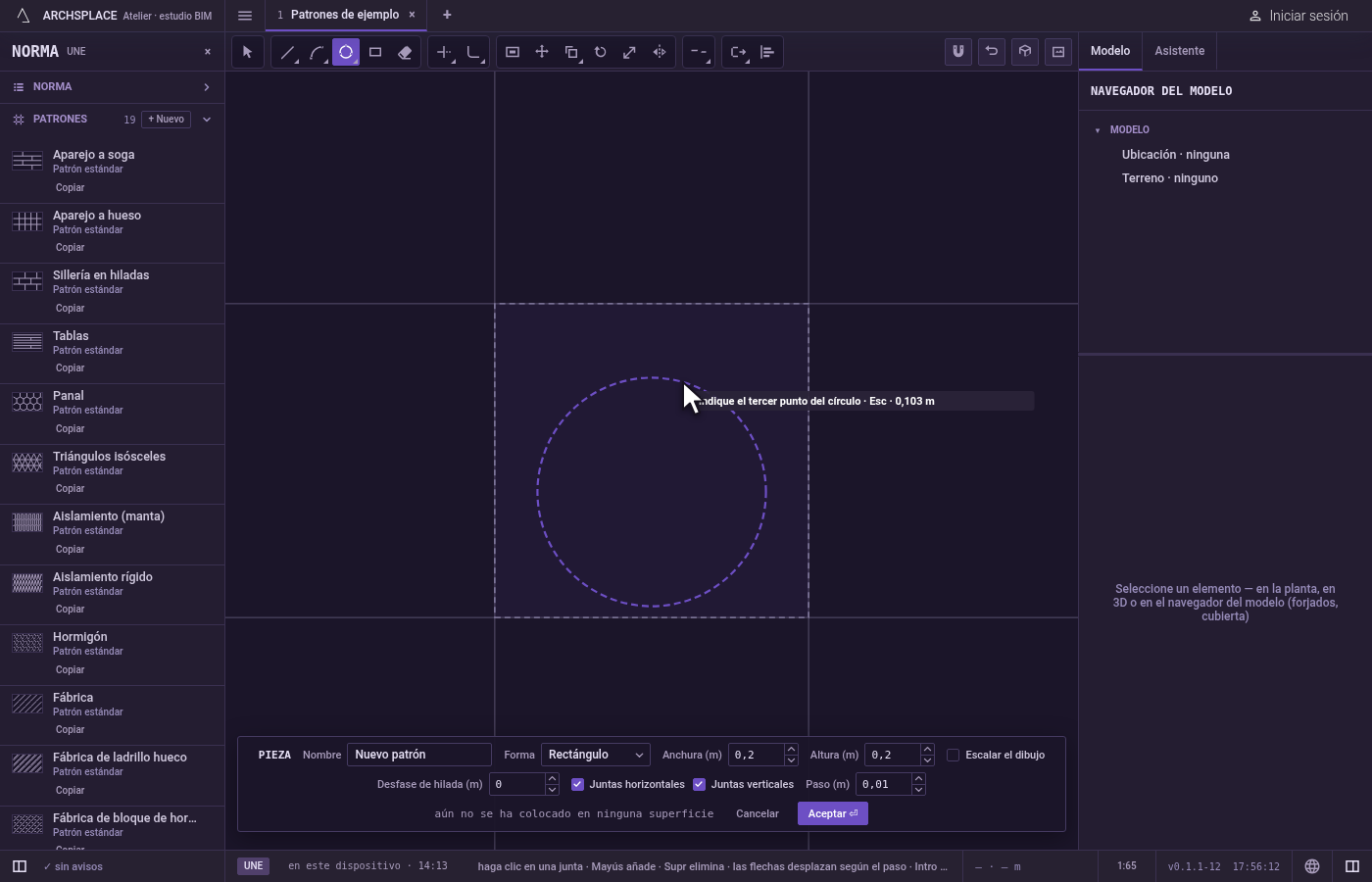

Indique el segundo punto. Haga clic en él, o escríbalo como un punto.

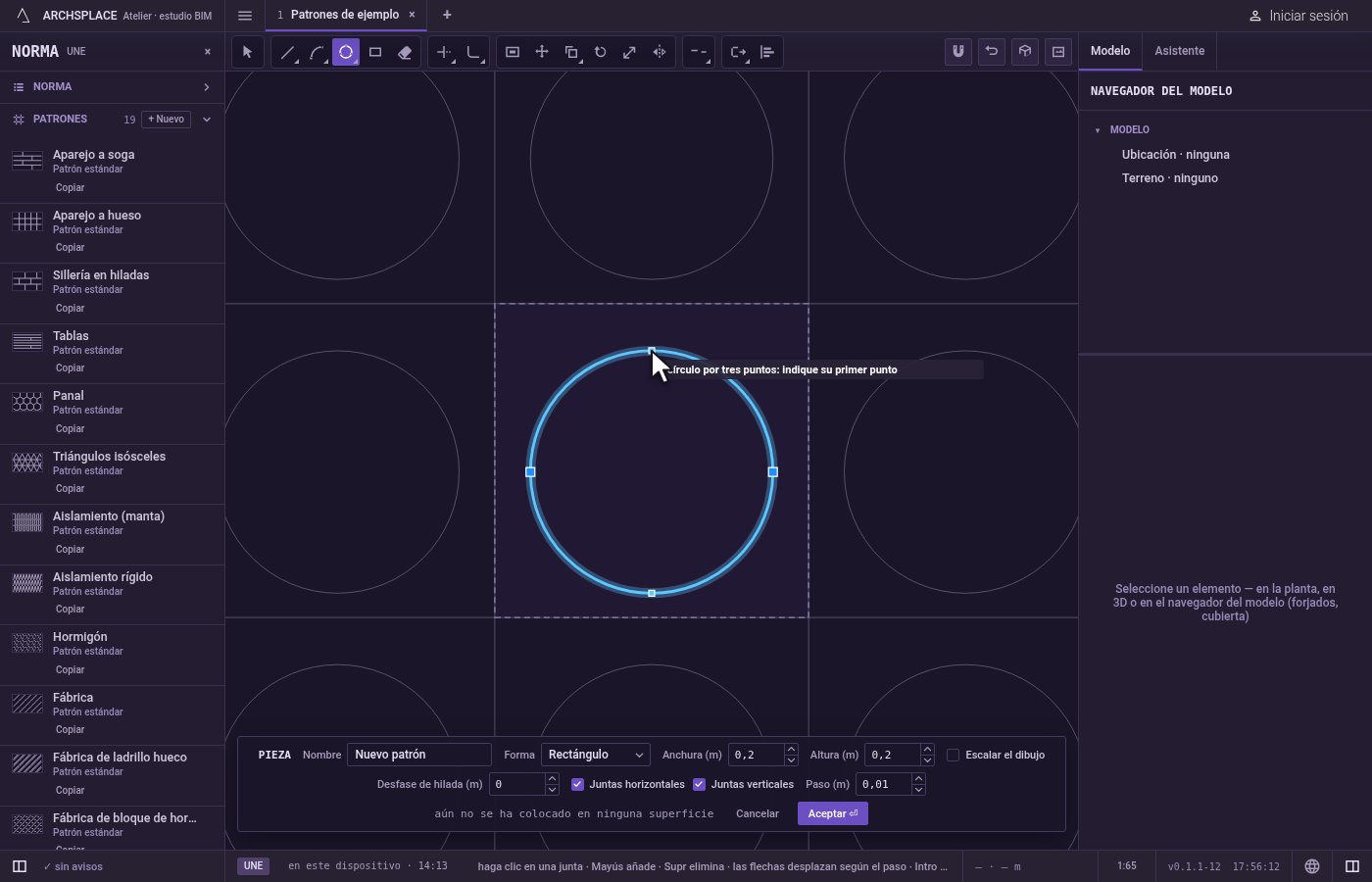

Indique el tercer punto. Un círculo de silueta que pasa por los tres puntos sigue al puntero. Haga clic para dibujarlo. Si la silueta aparece con el color de rechazo, el clic se rechazaría.

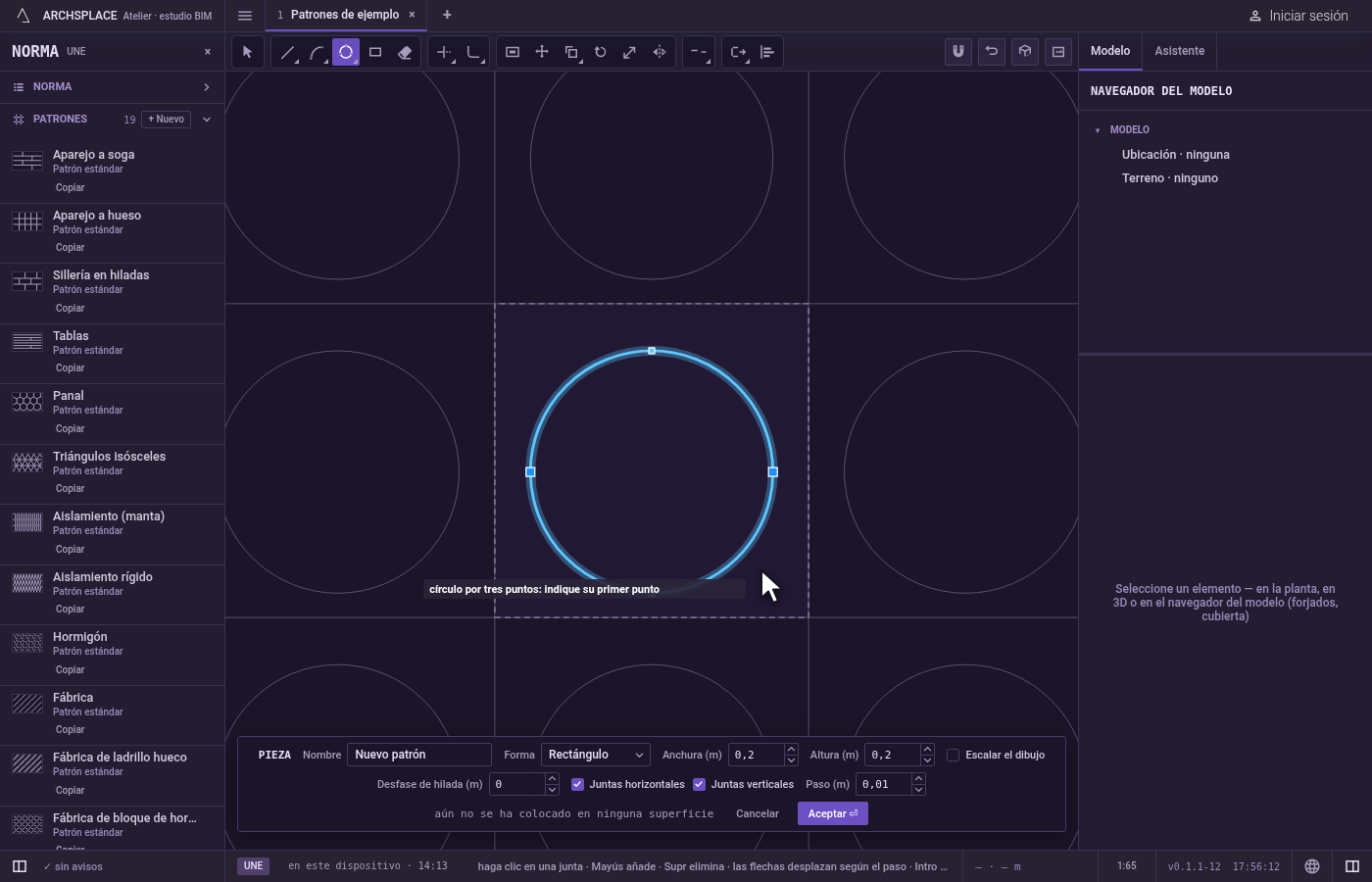

Dibuje el siguiente o termine. El círculo se queda, seleccionado, y la herramienta espera un nuevo primer punto. Esc descarta los puntos colocados y luego deja la herramienta por Seleccionar. Ctrl+Z deshace el último círculo. Pulse Aceptar en la barra al pie para entregar la pieza.

Qué rechaza

Tres puntos en una misma recta. Ningún círculo pasa por ellos, y la indicación dice ese punto no forma ninguna figura. Sus dos primeros puntos se quedan, así que puede indicar otro tercero.
Un círculo que sale de la pieza. Si alguna parte de él quedara fuera de la pieza, no se dibuja nada, y el editor dice una forma debe quedar dentro del módulo.
Un círculo demasiado pequeño. Se rechaza un círculo de radio inferior a un milímetro con no se admite una junta de menos de 1 mm.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Un círculo se guarda como una sola junta cerrada formada por dos semicircunferencias. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Por qué no ha aparecido mi círculo por tres puntos?

Ningún círculo pasa por tres puntos en una misma recta. El editor dice que ese punto no forma ninguna figura, y puede indicar otro tercer punto.

¿Cuándo conviene usar un círculo por tres puntos?

Cuando el círculo debe pasar por puntos que ya tiene, como tres esquinas de una forma, y no conoce su centro.
