Polilínea

Polilínea dibuja en el editor de bocetos una sola línea encadenada, de tramos rectos y arcos que salen tangentes al último tramo, punto a punto, con clics o coordenadas escritas. C o un clic en el inicio la cierran, e Intro la termina abierta.

Qué es

Polilínea dibuja una cadena de tramos que sigue siendo una sola línea: tramos rectos, y arcos que salen del último tramo sin quiebro, tangentes a él. Coloca cada punto con un clic, una longitud escrita o coordenadas escritas. La cadena se cierra con un clic en su primer punto o con C, o se termina abierta con Intro.

Como es una sola línea, las herramientas de este grupo toman entera una polilínea: Copiar la copia toda, y Empalme redondea en su sitio las esquinas entre sus tramos.

Cuándo usarlo

Para dibujar un contorno que mezcla lados rectos y curvas suaves, como una ventana con un remate curvo que nace de sus lados.
Para dibujar puntos a partir de coordenadas escritas o de pasos relativos.

Los pasos

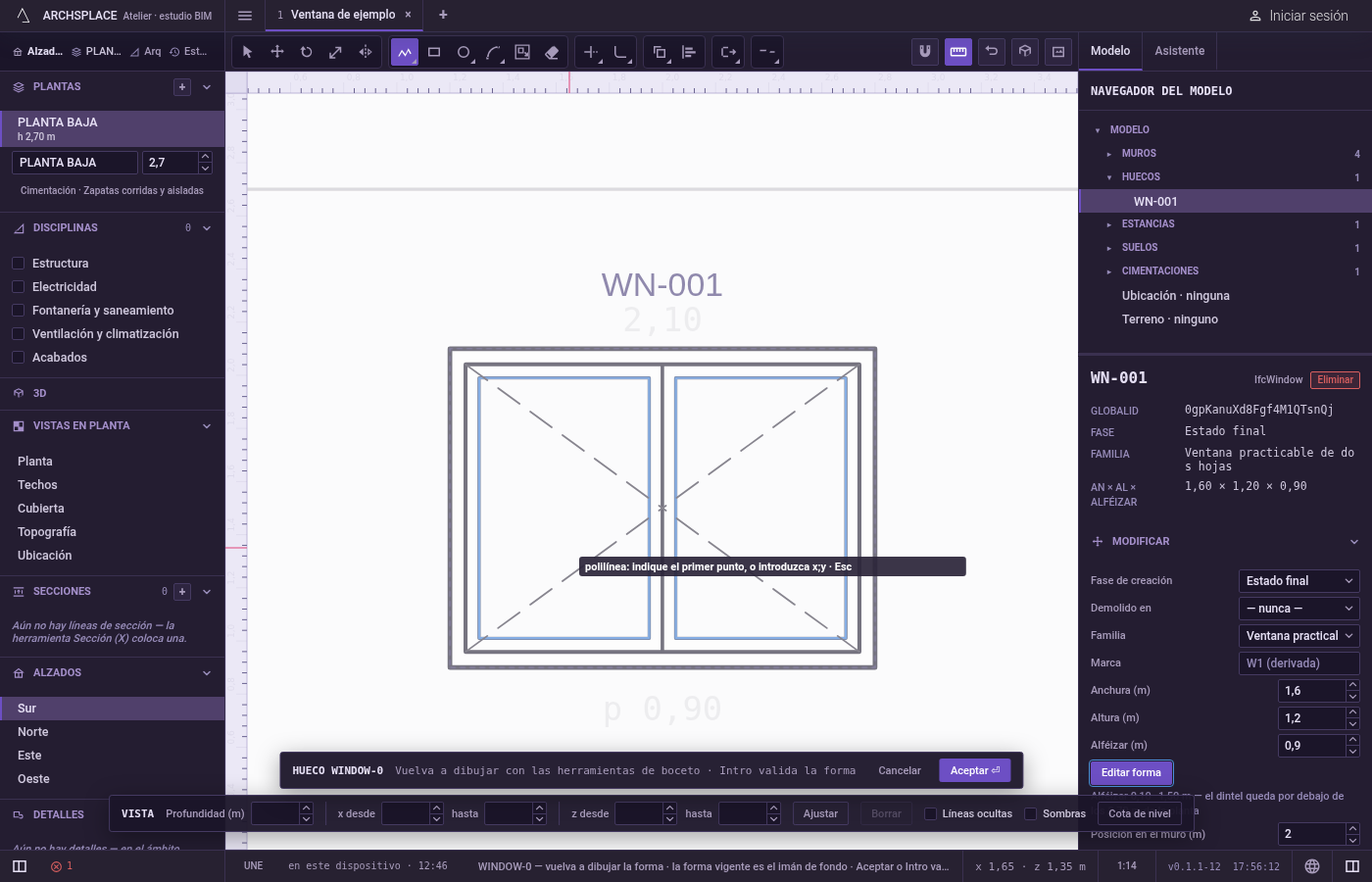

Active Polilínea. En el editor de bocetos (consulte Seleccionar para las formas de entrar), escriba rápidamente P y luego L, o haga clic en Polilínea en la barra de herramientas del editor. La indicación junto al cursor indica que encadena líneas y arcos tangentes, con A para un arco, L para una línea, C para cerrar e Intro para terminar.

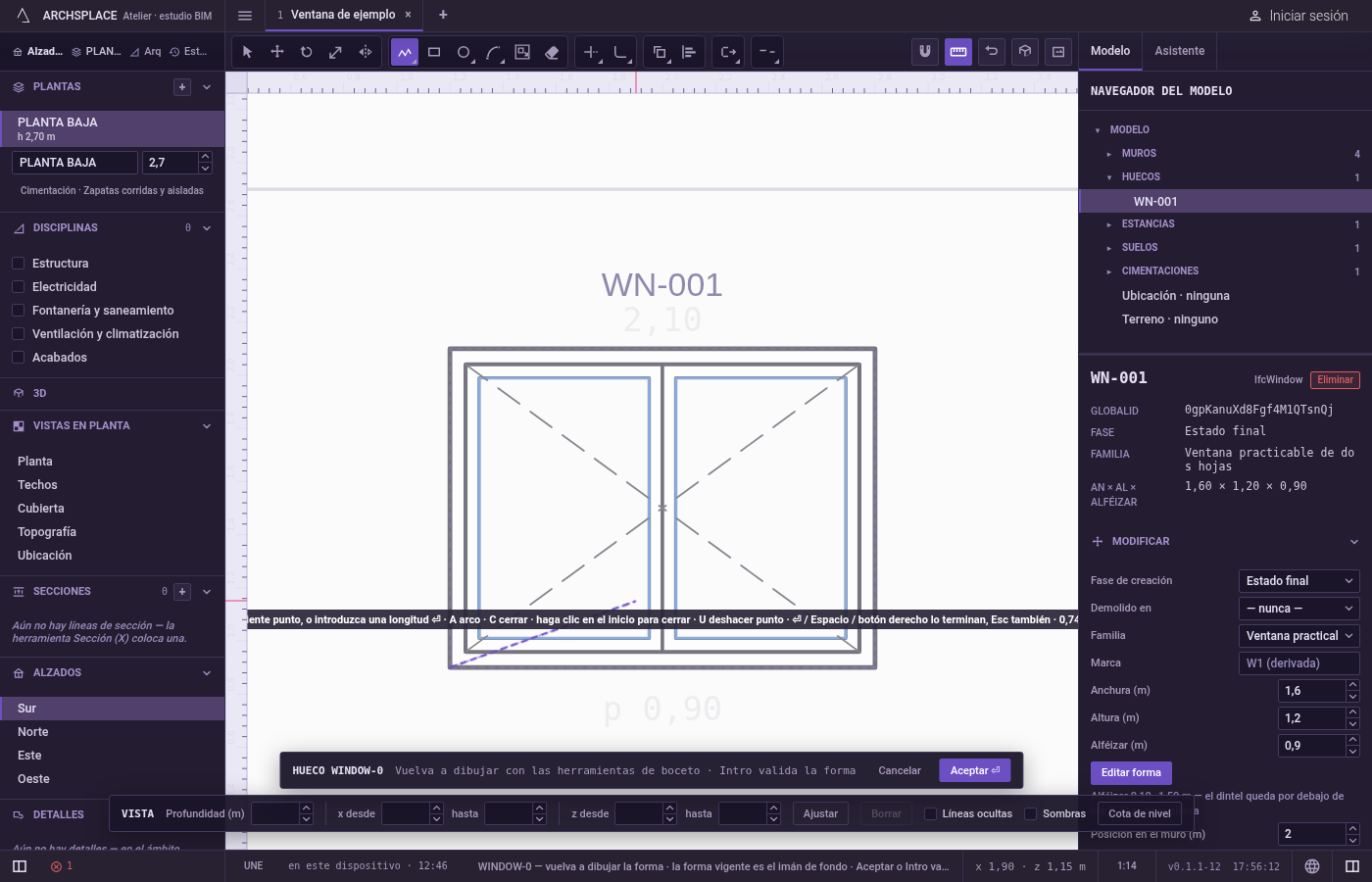

Coloque el primer punto. Haga clic en él; se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. O escríbalo como x;y desde el origen del editor, el centro del hueco a ras de suelo o el origen de la planta, y pulse Intro.

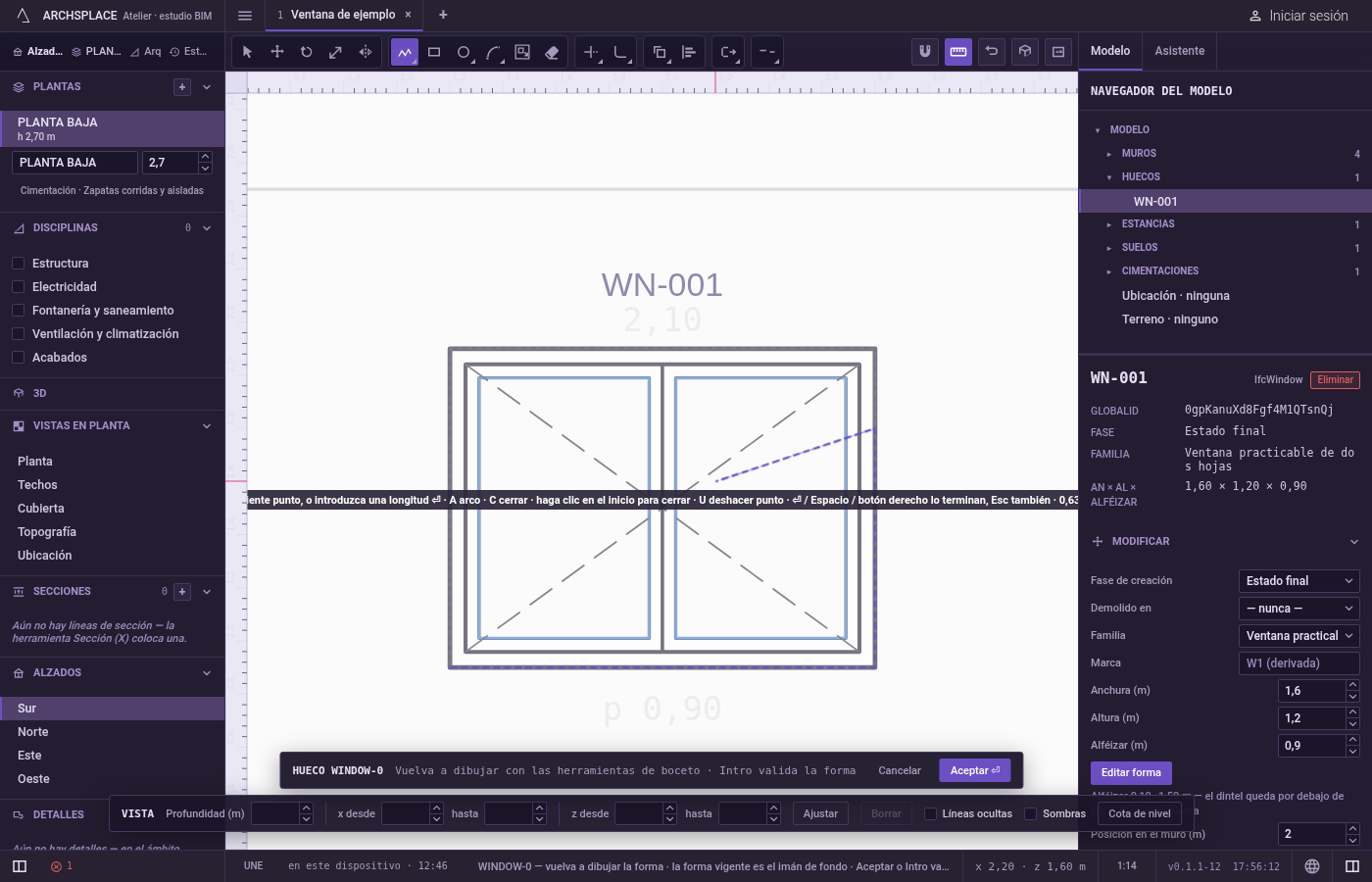

Coloque los puntos siguientes. Un tramo sigue al puntero y la indicación muestra su longitud. Haga clic, o escriba: un número solo es una longitud en la dirección del puntero, @dx;dy es un paso desde el último punto, d<a y @d<a son una distancia con un ángulo en grados, desde el origen o desde el último punto. Pulse Intro después de escribir. Las longitudes y las coordenadas van en las unidades del proyecto.

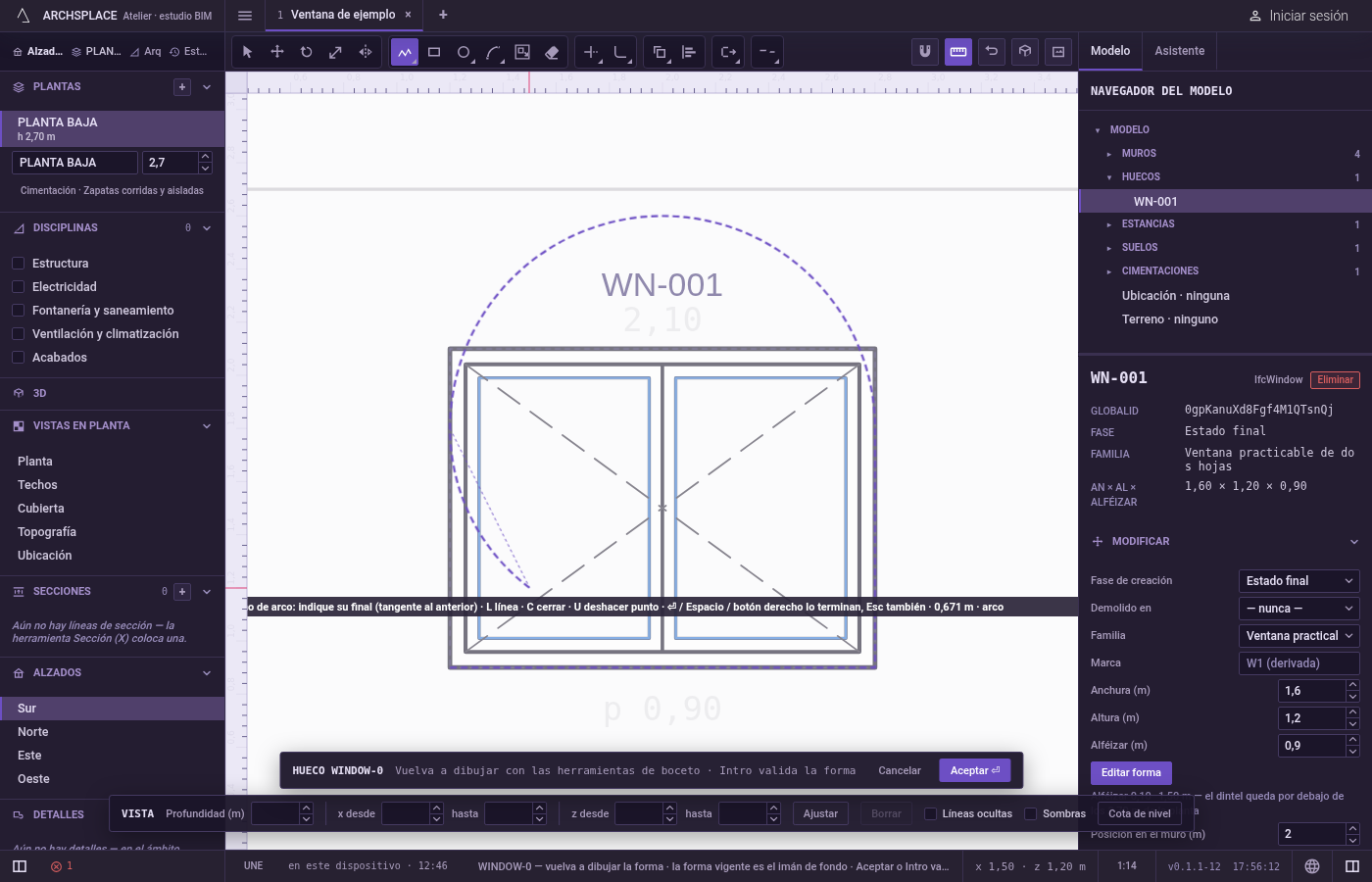

Pase a arcos y vuelva. A partir del segundo punto, pulse A: el tramo siguiente es un arco tangente al anterior, que termina donde hace clic, y la indicación muestra tramo de arco. Pulse L para volver a los tramos rectos. U o Retroceso anulan el último punto.

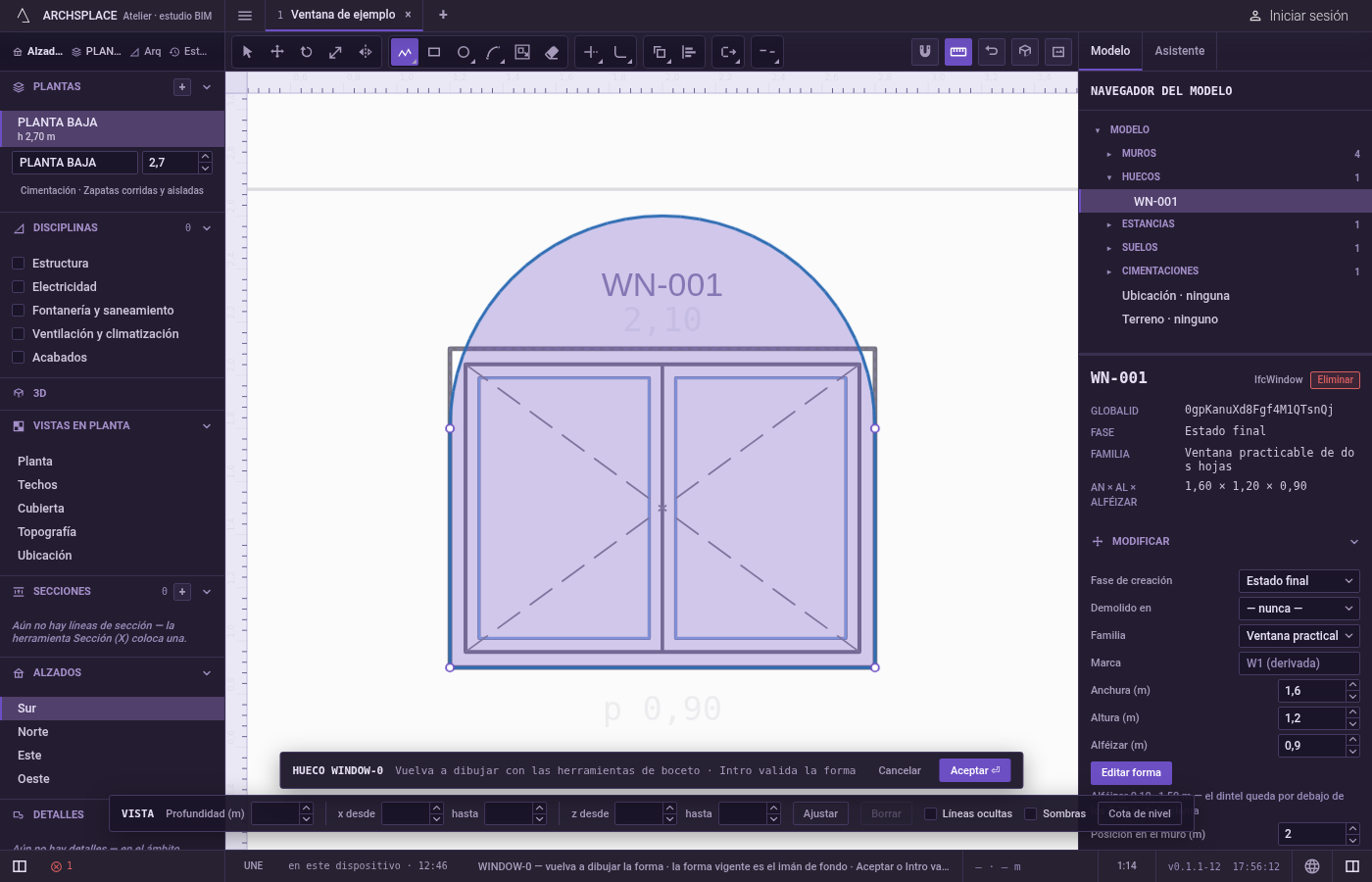

Cierre o termine. Con tres puntos o más, vuelva a hacer clic en el primer punto, o pulse C: la polilínea se cierra y la herramienta queda lista para otra. Para terminarla abierta, pulse Intro: la polilínea se queda tal como está dibujada y la herramienta queda lista para otra. Espacio, Esc o el botón derecho también la terminan abierta y luego vuelven a Seleccionar. Una polilínea terminada queda seleccionada.

Qué rechaza

El mismo punto dos veces seguidas. La indicación dice es el mismo punto.
Cerrar o terminar demasiado pronto. Una polilínea necesita dos puntos para terminarse y tres para cerrarse; la indicación lo dice, y los puntos se quedan.
Un arco tangente como primer tramo. Un arco necesita una dirección que seguir, así que el primer tramo siempre es recto, aunque pulse A.
La forma vigente. Es un imán para sus puntos, pero nunca forma parte de su polilínea.

Con un solo punto colocado, Esc lo descarta.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Cada polilínea terminada es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

Cada tramo de arco se convierte en una curvatura, el tercer número del punto donde empieza. Una puerta de 1 metro de ancho cuyos lados se continúan en un remate de medio punto, dibujada como dos lados rectos y un arco tangente:

Relacionado

Preguntas frecuentes

¿Cómo añado una curva que continúe con suavidad desde un lado recto?

Después de al menos dos puntos, pulse A: el tramo siguiente es un arco tangente al anterior, que termina donde hace clic. Pulse L para volver a los tramos rectos.

¿Cómo escribo puntos exactos?

Escriba x;y para un punto medido desde el origen del editor, @dx;dy para uno medido desde el último punto, o una distancia y un ángulo como @1.2<90, y pulse Intro. Un número solo es una longitud en la dirección del puntero.

¿En qué se diferencia Polilínea de Línea?

Polilínea admite coordenadas escritas y arcos tangentes, y deja seleccionada una sola línea encadenada al terminar. Línea solo admite longitudes y dibuja lados rectos.
