Editor de cimentación

El editor de cimentación vuelve a dibujar a mano las zapatas de una planta: zapatas corridas dibujadas punto a punto a lo largo de su eje, zapatas aisladas colocadas una a una, y las herramientas de edición habituales para desplazarlas, copiarlas, girarlas, reflejarlas, desfasarlas, recortarlas, alargarlas y empalmarlas. Todo lo que hace es un borrador, y solo Aceptar lo entrega al modelo, que lo comprueba antes de escribirlo.

Qué es

La cimentación de una planta empieza generada a partir de sus muros y sus pilares: una zapata corrida bajo cada muro de carga y una zapata aislada bajo cada pilar. El editor de cimentación es donde toma el relevo y dibuja usted mismo las zapatas. Se abre en la planta Topografía, la planta de cimentación, con el resto del dibujo atenuado, y parte de la cimentación tal como está, así que nada cambia hasta que usted lo cambie.

Dentro, cada zapata corrida se dibuja como su franja sobre su eje discontinuo, cada esquina de un eje es un punto, el centro de cada tramo lleva un rombo y cada zapata aislada es un cuadrado. Lo que hay bajo el puntero crece y se ilumina, y lo que tiene en la mano se vuelve naranja. Una barra al pie de la planta nombra la cimentación, dice en directo lo que escribiría Aceptar, tantas zapatas corridas y tantas aisladas, o lo primero que lo impediría, y tiene Aceptar ⏎, con Cancelar en cuanto ha cambiado algo.

La barra de herramientas tiene las herramientas del editor:

Seleccionar (V) toma una esquina, una zapata corrida o una zapata aislada, y la arrastra. Una esquina lleva consigo todas las esquinas que están en el mismo punto, de modo que una unión sigue siendo una unión. Arrastrar un rombo curva su tramo en arco; hacer clic en él añade ahí una esquina.
Zapata corrida (L) dibuja un eje punto a punto, con A para un arco, L para volver a las líneas rectas, C para cerrarlo e Intro para terminarlo.
Zapata aislada (P) coloca una zapata aislada donde hace clic.
Desplazar (M), Copiar (CO), Girar (RO), Simetría (MI), Desfase (OF), Recortar (TR), Alargar (EX) y Empalme (FIL) trabajan sobre los ejes como en cualquier editor, y cada tramo conserva sus propios valores al moverse.

Cada gesto admite un valor escrito mientras se realiza: una distancia en la dirección del puntero, como 2.5, un punto x;y, un paso desde el último punto @dx;dy, o una distancia con un ángulo @2.5<90. El valor se dibuja donde caería antes de que Intro lo coloque, y Esc descarta lo escrito y luego el gesto. El editor tiene su propio historial: Ctrl+Z y Ctrl+Y recorren sus cambios, y nada llega al modelo antes de Aceptar.

Cuándo usarlo

Para añadir una zapata donde no hay ningún muro, como bajo una futura terraza.
Para unir dos zapatas, acortar una o redondear una esquina de la zapata de un muro curvo.
Para dar a una zapata su propio ancho, su canto o su cota de apoyo, o escalonarla con el terreno.
Para colocar zapatas aisladas donde las necesita la estructura.

Los pasos

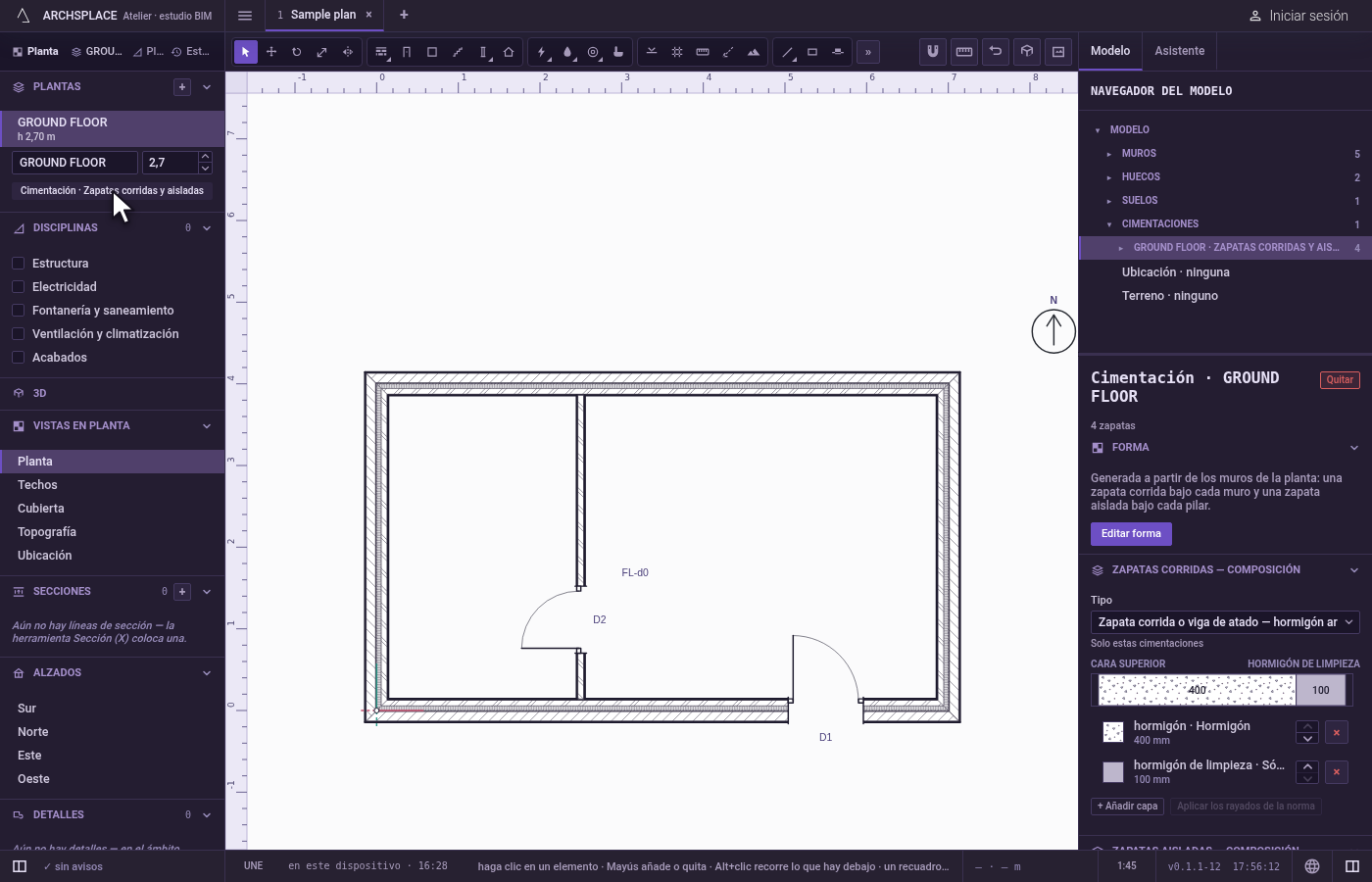

Cimente la planta. En la barra lateral, con la planta abierta, haga clic en Cimentación · Zapatas corridas y aisladas, el botón de la cimentación de la planta (una planta sin cimentación ofrece ahí Cimentar esta planta, y ese botón crea una del mismo modo). La cimentación queda seleccionada; su panel muestra Cimentación con el nombre de la planta, y su forma se genera a partir de los muros de la planta.

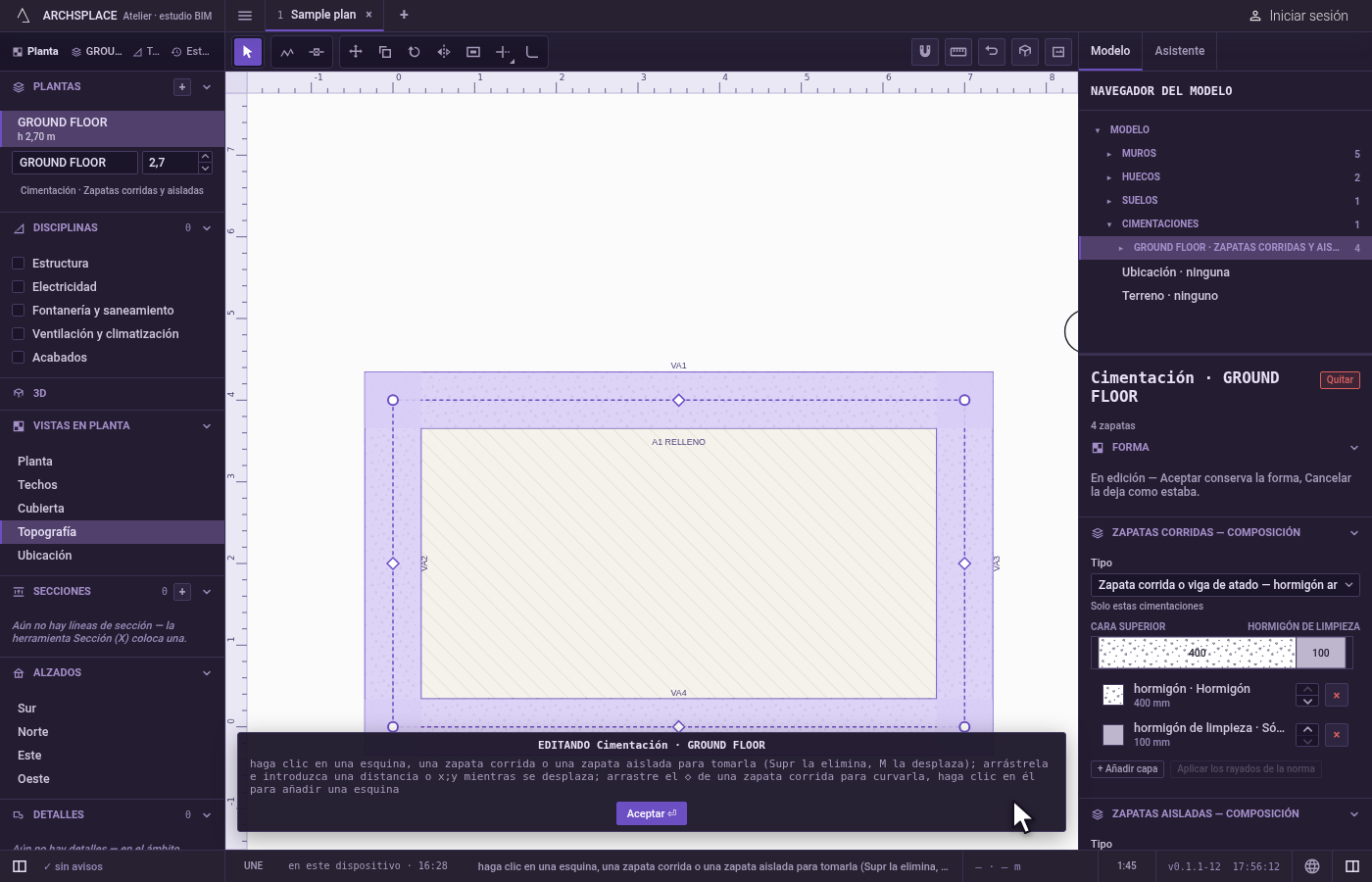

Abra el editor. Haga clic en Editar forma en el panel. También puede hacer doble clic en una zapata en la planta o en el 3D, o pulsar Intro con la cimentación seleccionada. La planta pasa a Topografía, y las zapatas se dibujan como borrador.

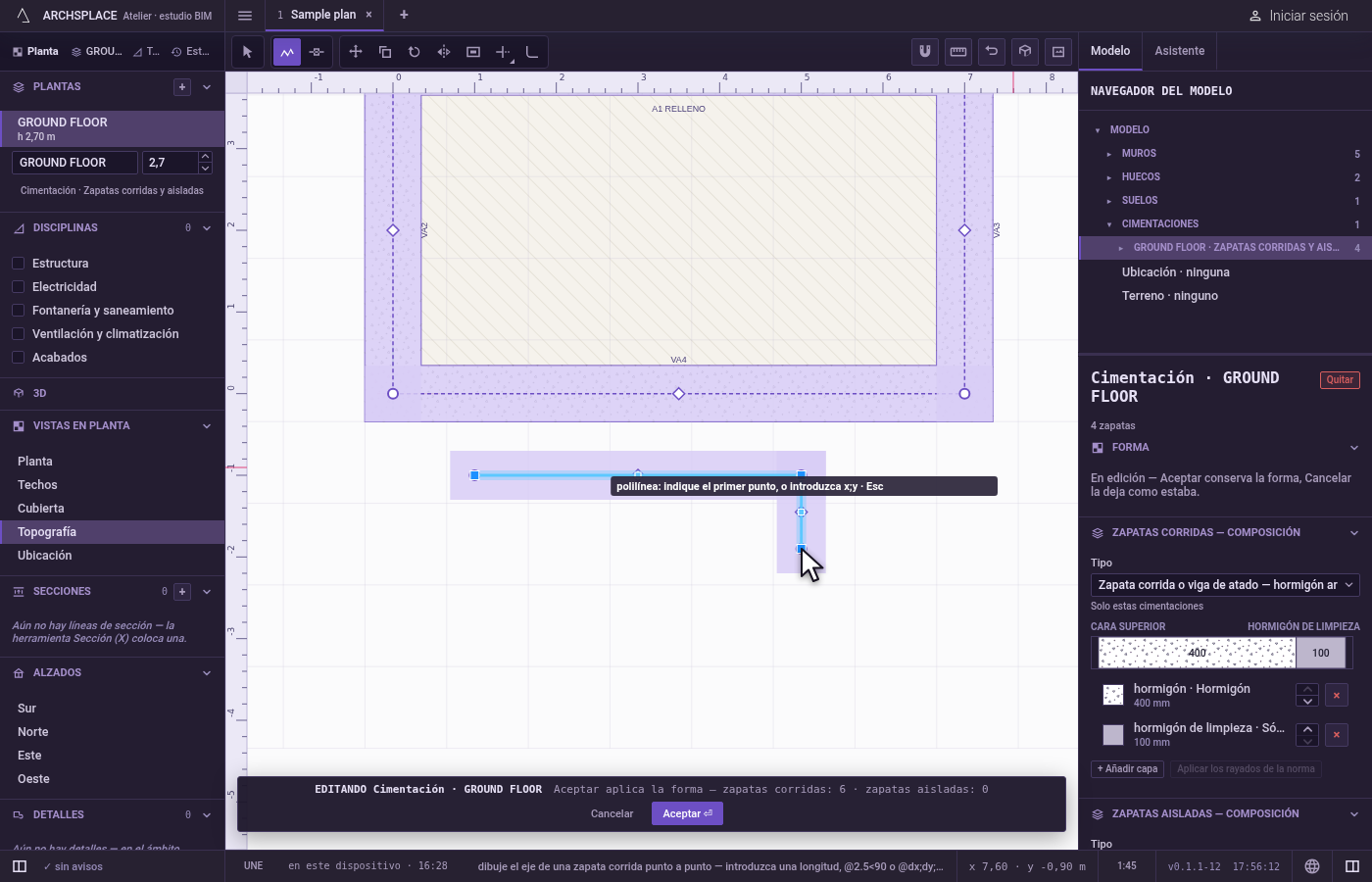

Dibuje una zapata corrida. Pulse L. Haga clic en el primer punto del eje, escriba @ y las longitudes del tramo hacia el este y hacia el norte en las unidades del proyecto, como @4;0 para un tramo hacia el este, y pulse Intro, y luego haga clic en un tercer punto. Pulse Intro para terminar el eje. La zapata nueva toma el ancho y el canto de la planta.

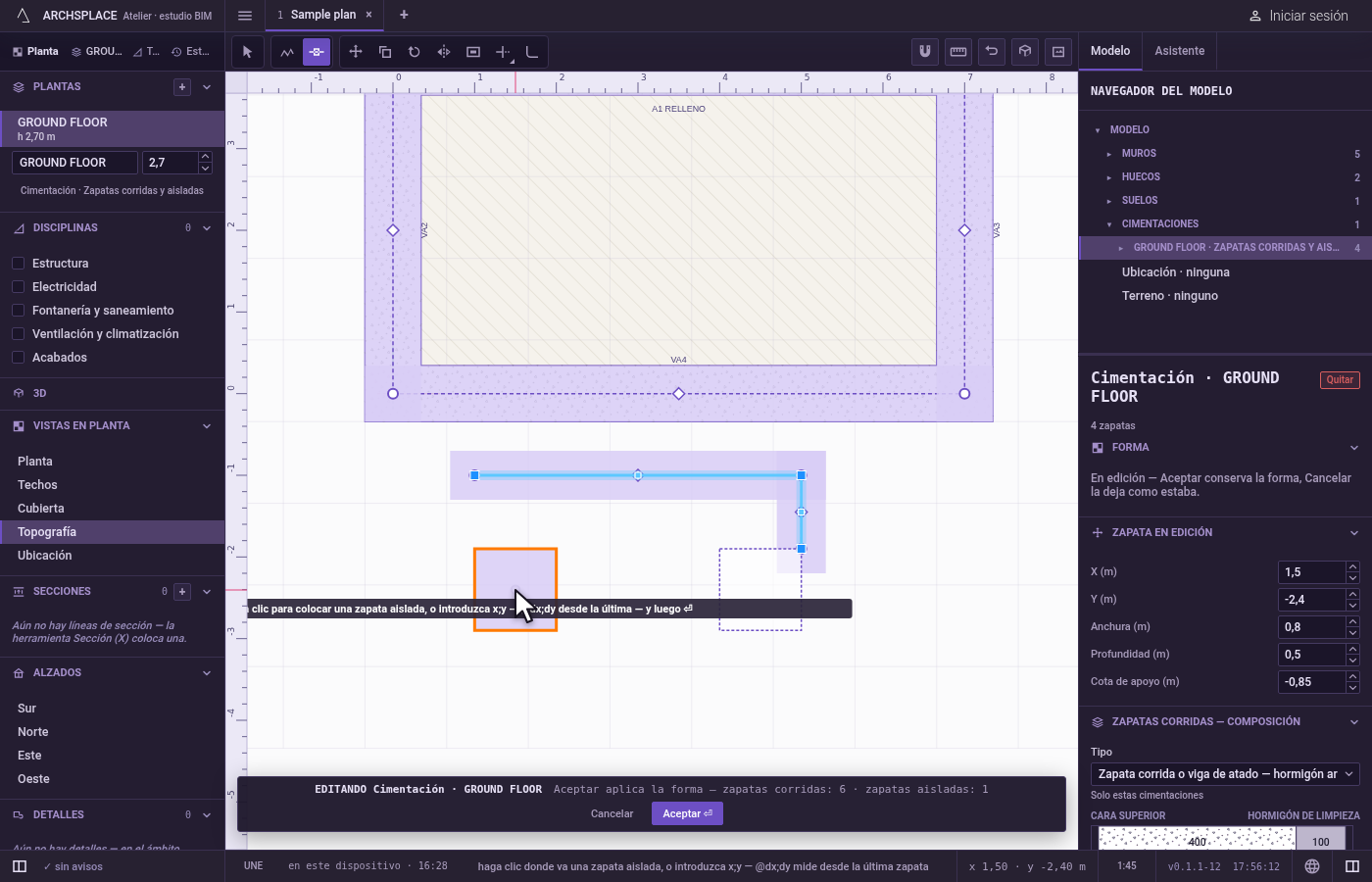

Coloque zapatas aisladas. Pulse P y haga clic donde va una zapata aislada, o escriba x;y y pulse Intro. Escriba @ y el desplazamiento desde la última, como @3;0 para una al este de ella, y pulse Intro para colocar la siguiente.

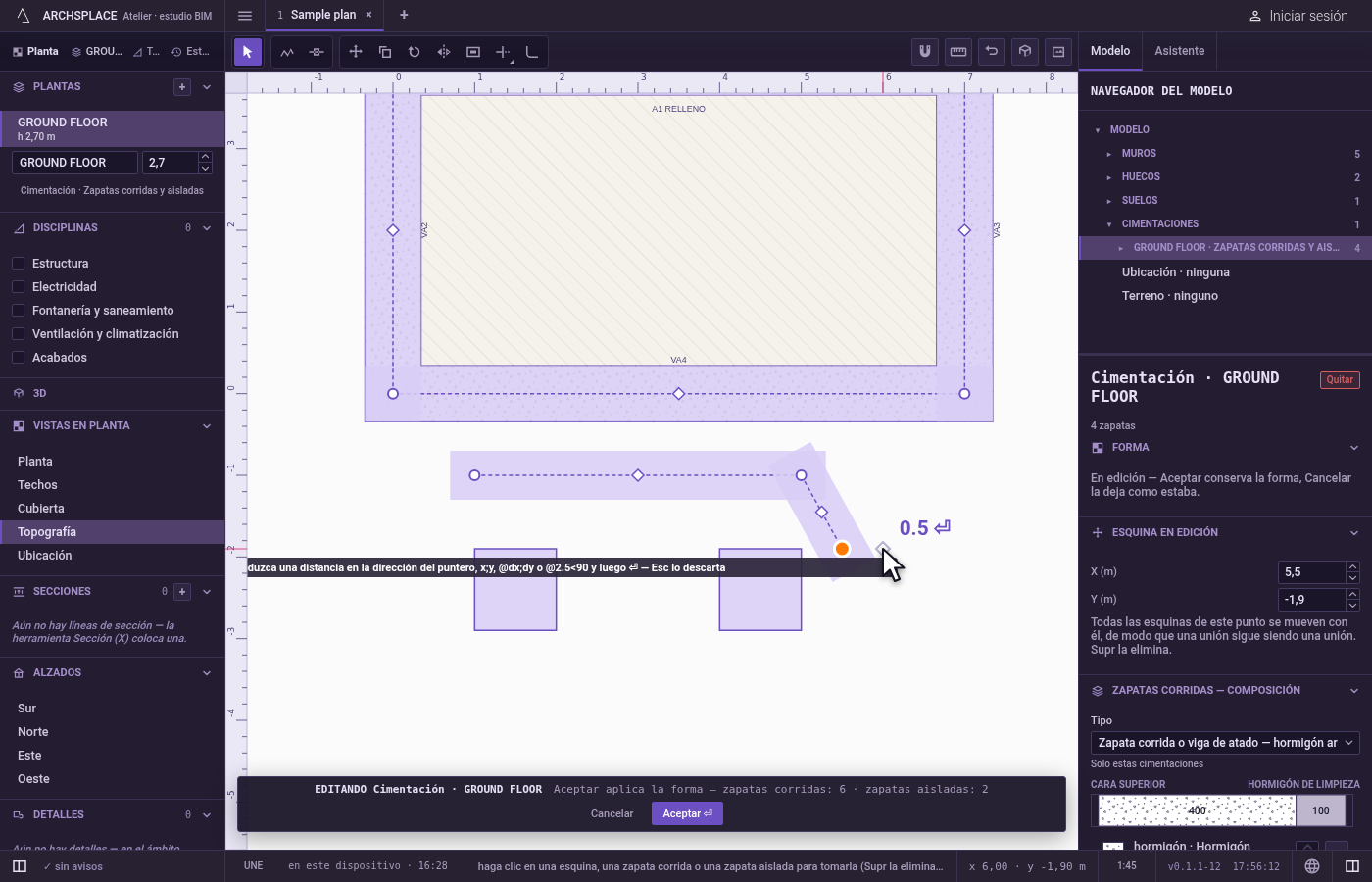

Ajuste con Seleccionar. Pulse V. Arrastre una esquina para desplazarla, o una zapata para deslizarla entera; mientras arrastra, escriba una longitud en las unidades del proyecto y pulse Intro para desplazarla exactamente esa distancia en la dirección en que tira. Arrastre un rombo para curvar su tramo; mientras se mueve, escriba un radio y pulse Intro para un arco exacto, o 0 para volver a enderezarlo.

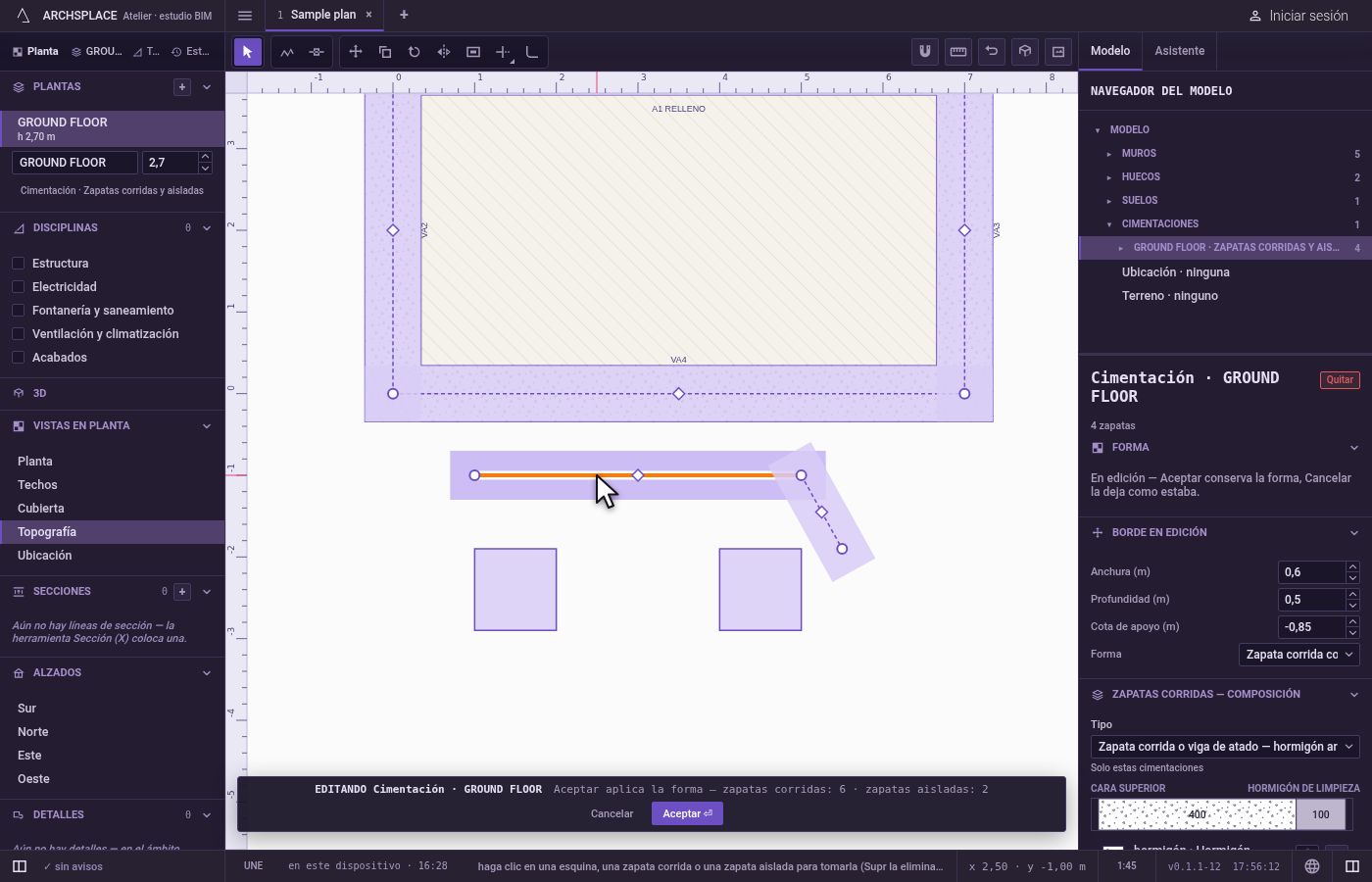

Fije los valores de una zapata. Haga clic en una zapata para tomarla. El panel la muestra en Borde en edición o en Zapata en edición: su ancho, su canto, su cota de apoyo y, en una zapata corrida, su Forma, Zapata corrida continua o Escalonada según el terreno, la escalonada con su Altura del escalón y su Recubrimiento de tierras. Una esquina en la mano muestra su X y su Y. Supr quita lo que tiene en la mano, una esquina con todas las zapatas que se encuentran en ella.

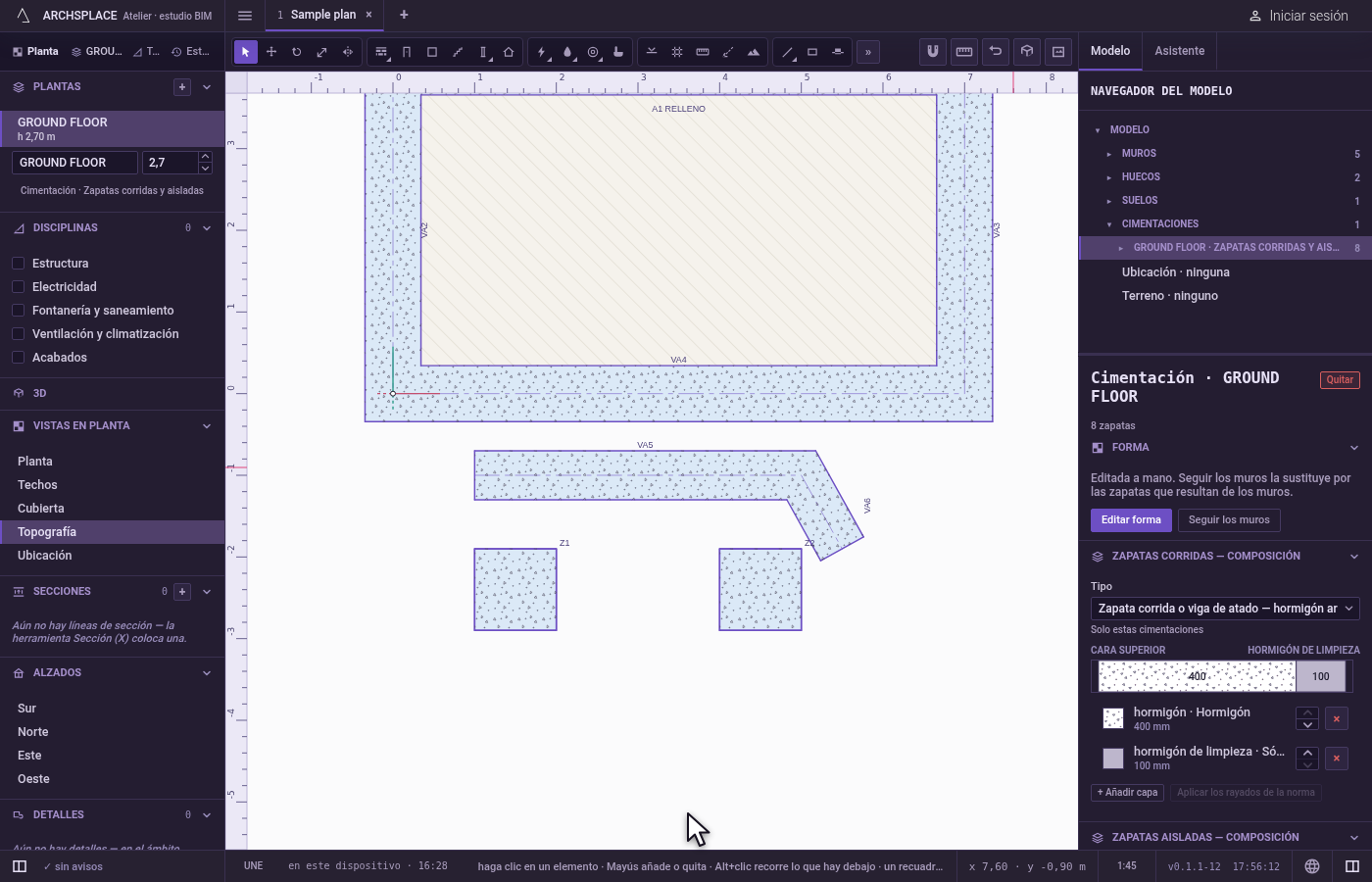

Aplíquela con Aceptar. Haga clic en Aceptar ⏎, o pulse Intro con Seleccionar en la mano. El modelo comprueba la forma y la escribe en un solo paso; el estudio indica que se ha aplicado la forma de la cimentación, y el editor se cierra.

Qué rechaza

Una losa o pilotes. El editor trabaja con zapatas corridas y aisladas. En una planta cimentada sobre losa o sobre pilotes, el estudio lo indica y el editor no se abre.
Supr sin nada en la mano. Sin nada en la mano, Supr no quita nada y el estudio indica que no hay nada seleccionado en el editor. Nunca elimina toda la cimentación.
Un eje de una sola esquina, o un tramo sin longitud. Aceptar los rechaza, nombra el eje, y el borrador se queda.
Nada en absoluto. Se rechaza un borrador sin ninguna zapata: Quitar, en el panel, retira la cimentación.
Una curva demasiado cerrada. Un radio menor que la mitad del ancho de la zapata no puede curvarla, y el estudio lo indica.
Un valor escrito que no es un punto. El estudio muestra lo que espera, como 2.5, 3;1.5, @0.5;0 o @2<90. Se rechaza un paso @dx;dy para una zapata aislada antes de haber colocado ninguna: escriba x;y.
Intro como Aceptar con otra herramienta en la mano. Con cualquier herramienta que no sea Seleccionar, Intro termina esa herramienta, de modo que un gesto a medias nunca escribe la cimentación.
Perder el borrador con una tecla. Esc conserva el borrador y lo indica: Aceptar lo aplica, Cancelar lo descarta y sale.
Una forma que el modelo rechaza. Cuando falla la construcción de la forma, el estudio explica el motivo, la cimentación se queda como estaba y el borrador sigue en el editor.

Qué escribe en el contrato

Aceptar escribe la entrada de la planta en foundations, la que tiene su level y kind: "FOOTINGS". Sus runs son los ejes, cada uno una lista de points en metros de planta, closed: true cuando se cierra, y sus edges los valores de cada tramo, empezando por el tramo del primer punto; null toma los valores de la planta. Sus pads son las zapatas aisladas, cada una con su punto at y sus propios valores cuando los tiene:

La entrada de un tramo puede contener width, depth, bottom (la cota de apoyo, la altura a la que llega su cara inferior) y kind: "STEPPED" con step y cover. Un punto que inicia un tramo curvo lleva un tercer número, la curvatura del arco. Las excepciones que tenían los muros y los pilares de la planta desaparecen con la misma escritura: ahora las lleva la forma. A partir de entonces los muros dejan de leerse; Seguir los muros, en el panel, quita runs y pads y vuelve a generar las zapatas.

Relacionado

Preguntas frecuentes

¿Puedo dibujar una zapata que no esté bajo un muro?

Sí. Abra el editor de cimentación, pulse L, haga clic en los puntos del eje de la zapata y pulse Intro. En cuanto Aceptar aplica la forma, las zapatas dejan de seguir a los muros: son las que usted ha dibujado.

¿Cómo hago una zapata más ancha que las demás?

En el editor, haga clic en esa zapata para tomarla. El panel muestra su propio ancho, su canto y su cota de apoyo; escriba ahí el ancho. Volver a los valores de la planta recupera los valores propios de la planta.

¿Cómo vuelvo a las zapatas generadas a partir de los muros?

Seleccione la cimentación y haga clic en Seguir los muros en su panel. Se descarta la forma que dibujó y las zapatas se generan de nuevo a partir de los muros y los pilares, en un paso que se puede deshacer.
