Borrar

Borrar quita líneas del dibujo del editor de bocetos, de clic en clic o de una pasada con el botón pulsado. Una línea recta solo se va entre las dos esquinas o cruces más cercanos, una curva se va entera, y lo que queda es la forma.

Qué es

Borrar quita líneas de su dibujo en el editor de bocetos. Las líneas se cortan dondequiera que se crucen o se encuentren, así que una línea recta solo se borra entre sus dos esquinas o cruces más cercanos, igual que se borra un trazo de lápiz entre otras dos líneas. Una curva se va entera: todo el arco que dibujó, aunque otras líneas lo crucen. Un círculo son cuatro cuartos de arco, así que un clic se lleva el cuarto que hay bajo el puntero.

Lo que queda después de borrar es su forma. Un contorno cerrado al que le quita un tramo se convierte en una línea abierta.

Cuándo usarlo

Para quitar el lado recto que sustituye un arco, de modo que el arco solo cierre el remate de la ventana.
Para limpiar líneas auxiliares y trazos perdidos antes de pulsar Aceptar.
Para abrir un contorno donde dos formas deben convertirse en una.

Los pasos

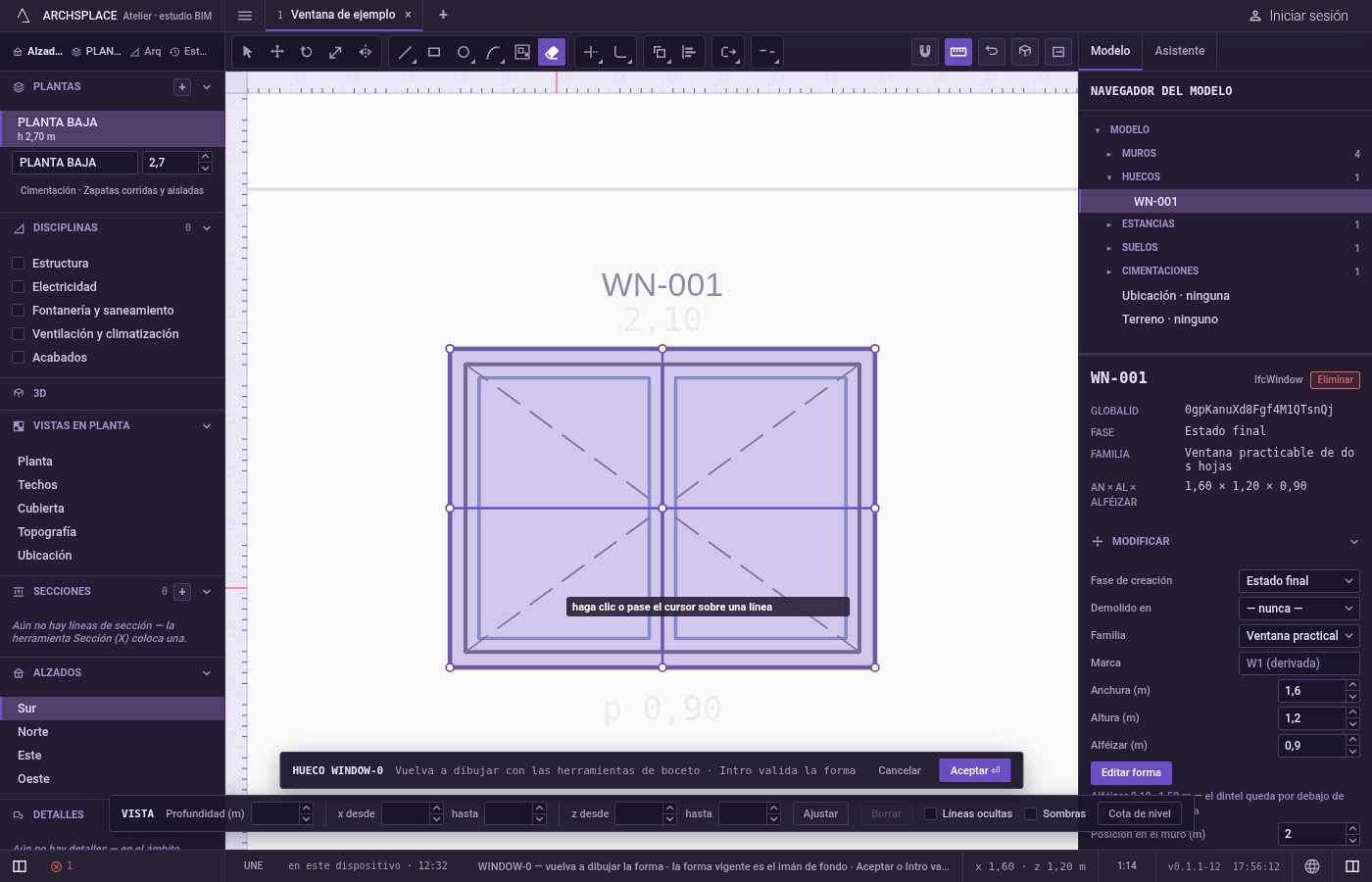

Active Borrar. En el editor de bocetos (consulte Seleccionar para las formas de entrar), pulse E o haga clic en Borrar en la barra de herramientas del editor. La indicación junto al cursor dice haga clic o pase el cursor sobre una línea.

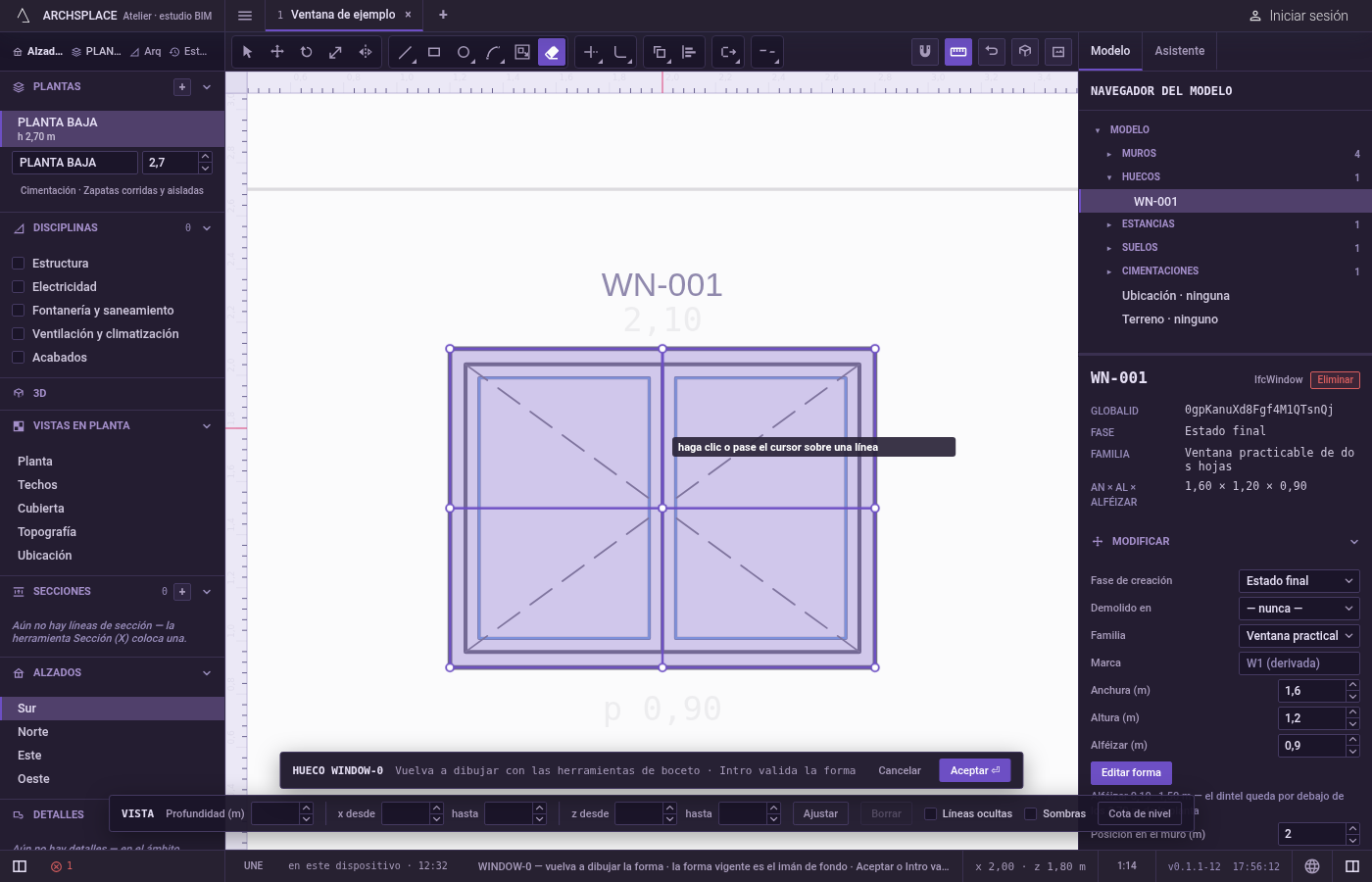

Apunte a una línea. El tramo bajo el puntero se ilumina: es lo que se llevará un clic.

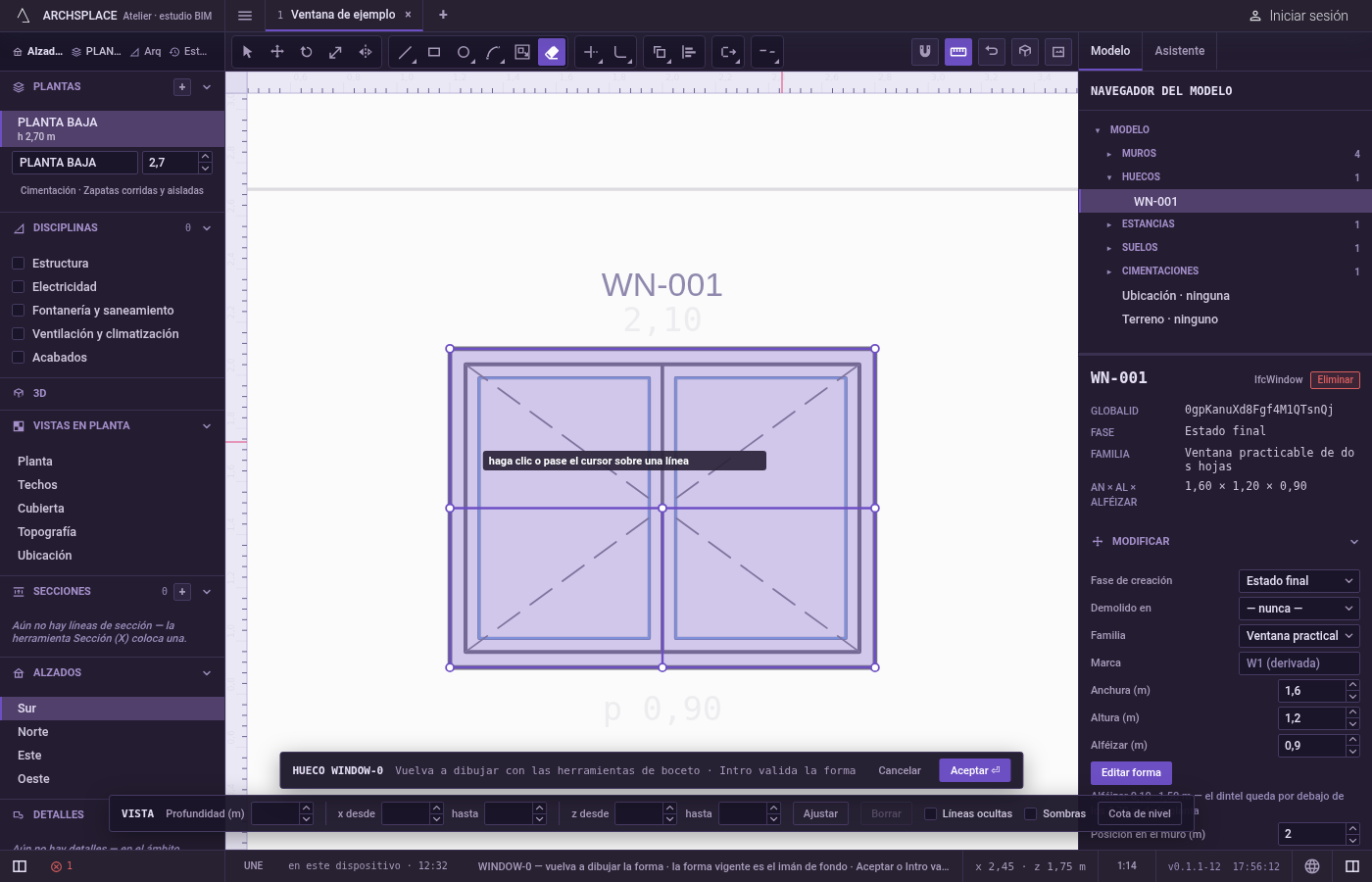

Haga clic para borrarlo. El tramo desaparece al instante.
O pase por encima. Pulse, mantenga el botón y arrastre sobre varias líneas. Cada tramo por el que pasa el puntero se borra a su paso.

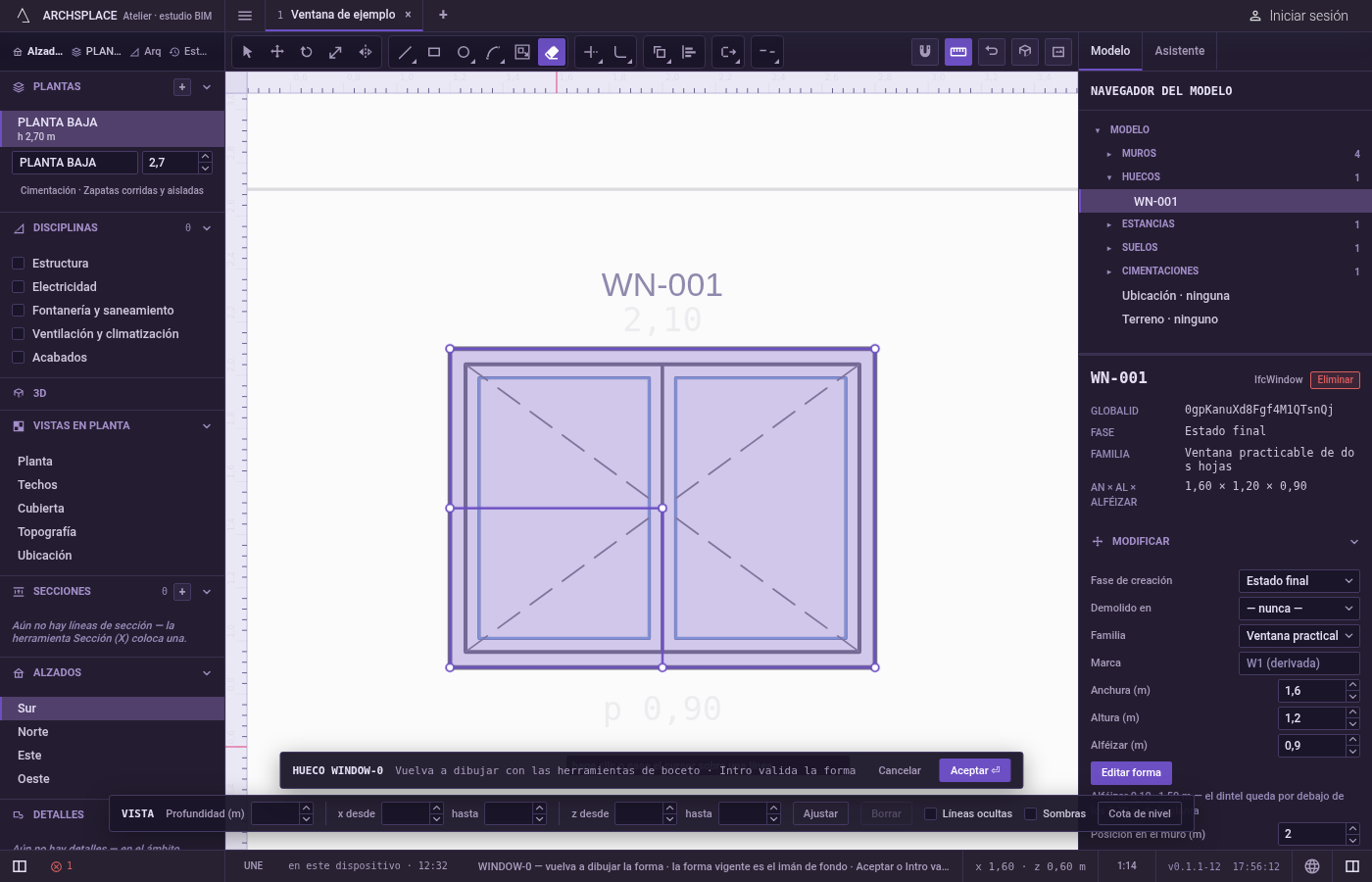

Compruebe la forma. Ctrl+Z devuelve el último tramo borrado, un paso por tramo.

Qué rechaza

Un clic cerca de una esquina. Cerca de una esquina, el puntero toma la esquina, y una esquina no es una línea: no se borra nada. Haga clic sobre la línea, lejos de sus extremos. Lo mismo ocurre durante una pasada.
La forma vigente. La forma atenuada que hay detrás de su dibujo no se puede borrar. Nunca forma parte del resultado salvo que dibuje encima.
Parte de una curva. Una curva siempre se va entera. Para conservar parte de un arco, córtelo con Recortar o con Partir.
El ajuste. Borrar sigue exactamente al puntero, sin imán, así que una pasada se lleva lo que realmente atraviesa.

Con Borrar activa y nada seleccionado, Esc cierra el editor y descarta el dibujo. Pulse V para volver a Seleccionar.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Cada tramo borrado es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas que quedan pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

Borrar la parte superior de un rectángulo bajo un arco de medio punto deja un solo contorno, con el arco guardado como una curvatura en su punto inicial:

Relacionado

Preguntas frecuentes

¿Cómo quito el lado superior recto de un rectángulo bajo un arco?

Pulse E y haga clic en el lado superior entre las dos esquinas donde empieza y termina el arco. Solo se va ese tramo, y el arco cierra la forma.

¿Por qué un clic cerca de una esquina no borra nada?

Cerca de una esquina, el puntero toma la esquina, y Borrar solo quita líneas. Haga clic sobre la línea, un poco lejos de sus extremos.

¿Puedo borrar la forma atenuada que hay detrás de mi dibujo?

No. La forma vigente es solo una referencia y un imán, y Aceptar solo toma lo que usted ha dibujado.
