Simetría
Simetría refleja lo que tiene seleccionado respecto a una línea que usted indica con dos clics. Con Ctrl pulsada conserva el original y coloca la copia reflejada a su lado; con una sola ventana o puerta coloca una copia simétrica respecto a un punto de su propio muro.
Qué es
Simetría refleja la selección respecto a un eje de simetría. El eje se indica con dos clics y puede tener cualquier dirección. Los muros, las escaleras, las estancias, los pilares, las vigas, los aparatos sanitarios, las tuberías y los demás elementos de la planta se reflejan todos igual, con la misma reflexión que aplica Simetría en 3D. Sin Ctrl, los elementos se reflejan en su sitio; con Ctrl, los originales se quedan y se añaden los reflejos.
Una ventana o una puerta sola tiene su propio gesto: hace clic en ella y luego en un punto de su muro, y se coloca una copia simétrica respecto a ese punto en el mismo muro.
Cuándo usarlo
- Para dibujar la mitad de una planta simétrica y obtener la otra mitad por simetría.
- Para hacer una pareja de viviendas o de baños simétricos a ambos lados de un muro medianero.
- Para emparejar una ventana o una puerta en una fachada, simétricas respecto a un punto del muro.
Los pasos

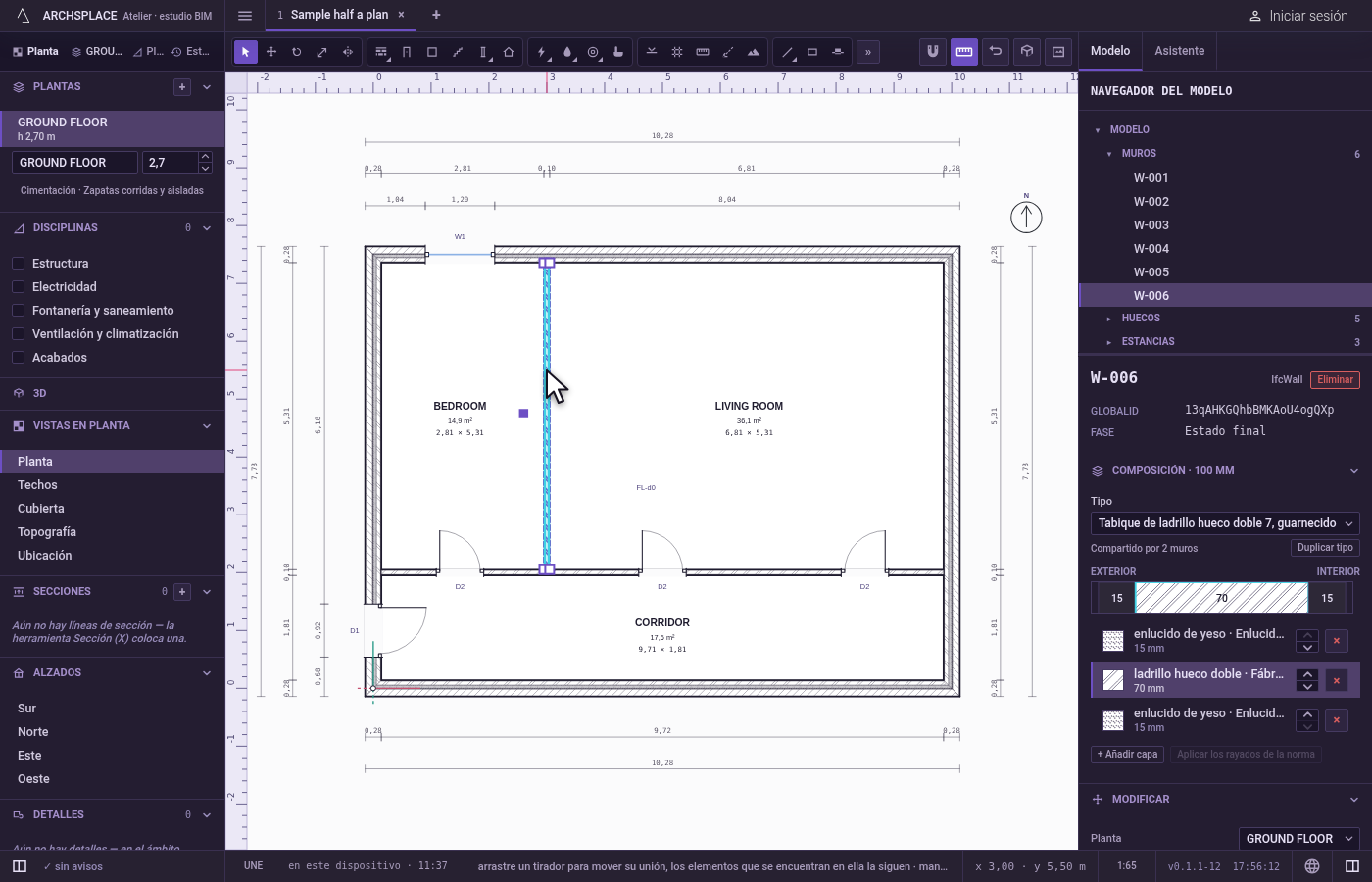

Seleccione lo que se va a reflejar. Seleccione los elementos con Seleccionar. Para reflejar una sola ventana o puerta, no seleccione nada, o solo ese hueco, y vaya al paso 5.
Tome la herramienta. Pulse
I, o haga clic en el botón Simetría.

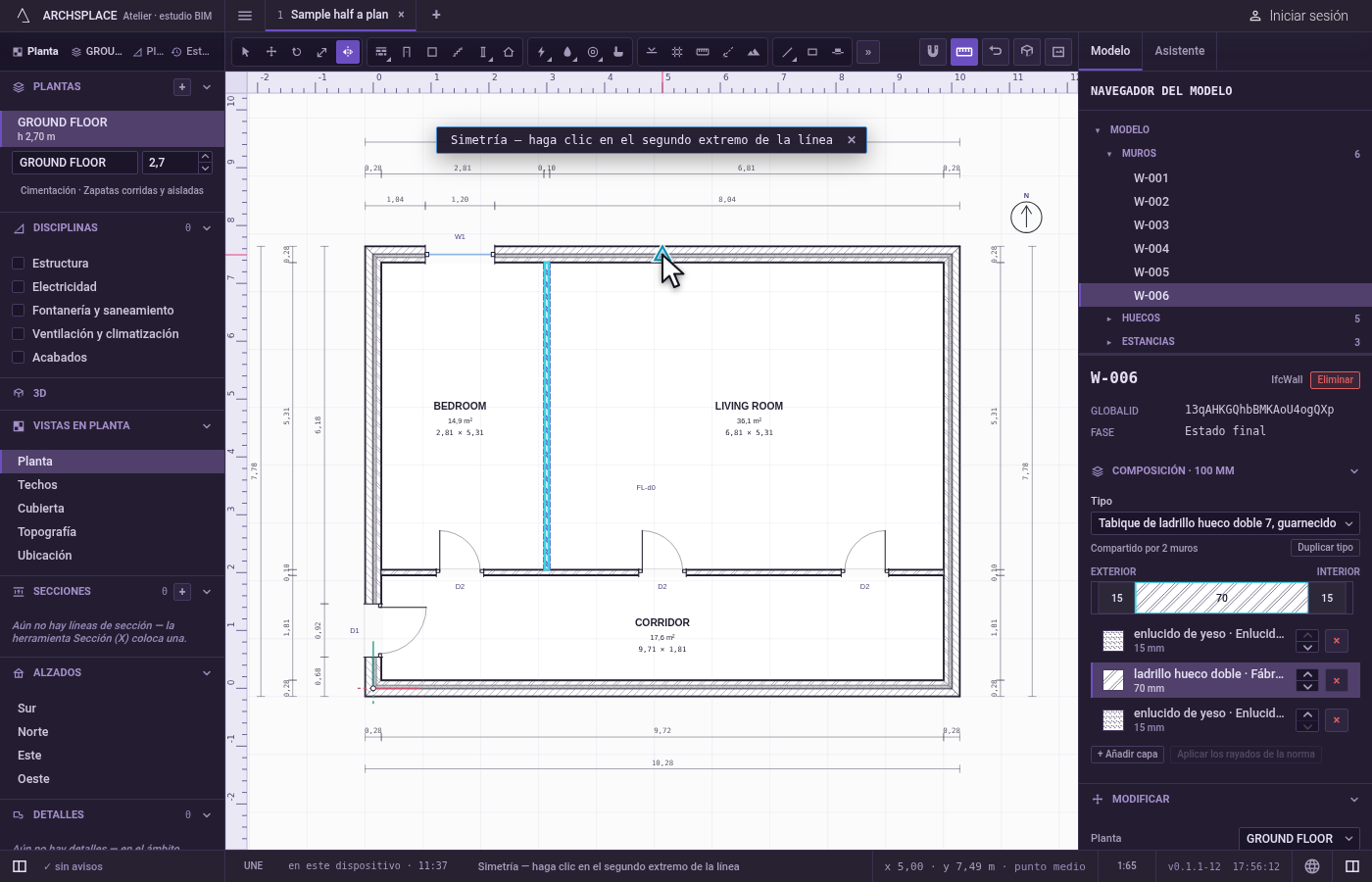

Haga clic en el primer extremo del eje de simetría. El imán fija el clic en el punto más cercano a su alcance. A partir de ahí, el eje va desde ese punto hasta el cursor.

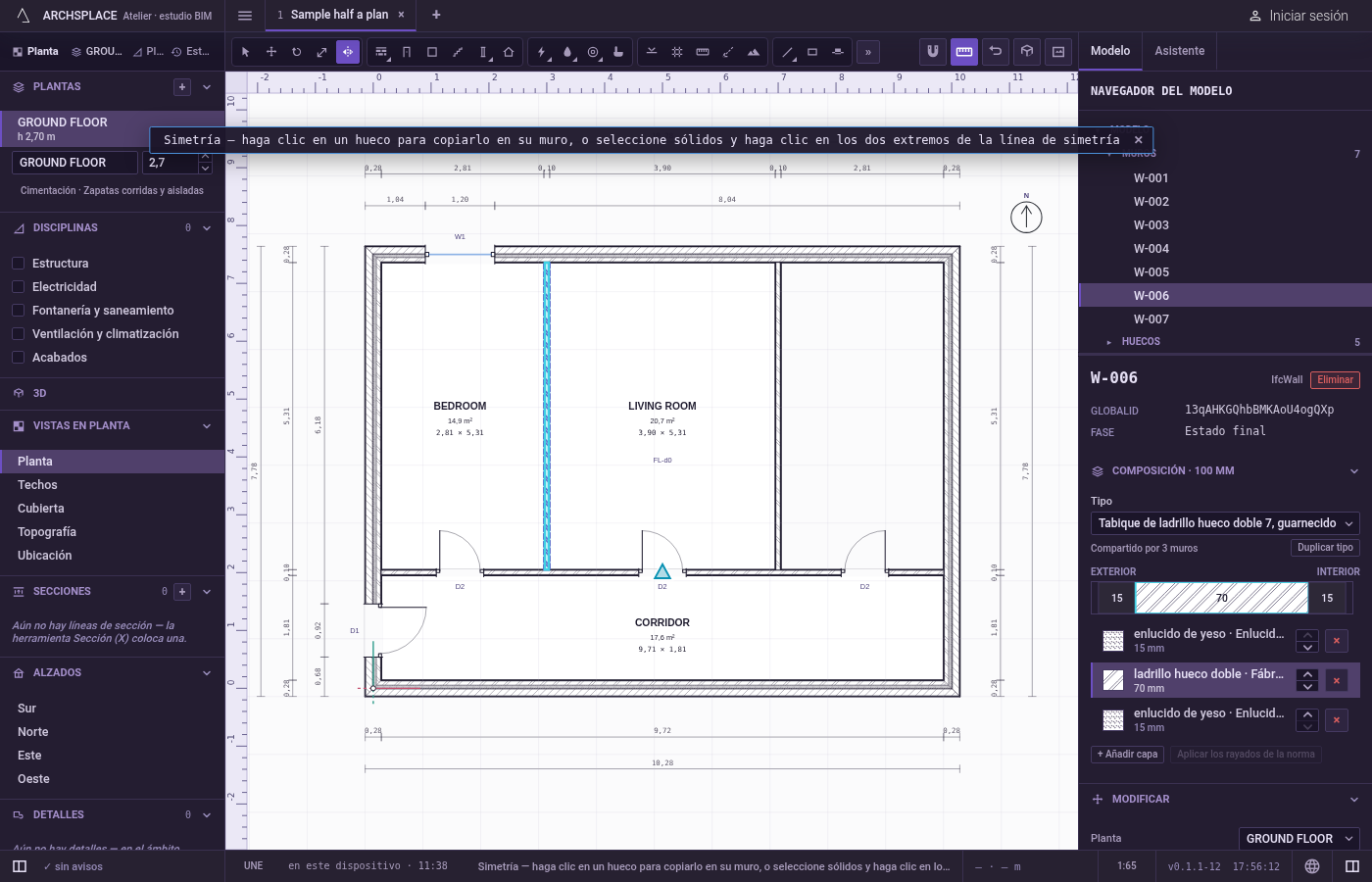

Haga clic en el segundo extremo. La selección se refleja respecto al eje. Mantenga pulsada
Ctrl(⌘en Mac) al hacer clic para conservar el original y añadir el reflejo como copia.

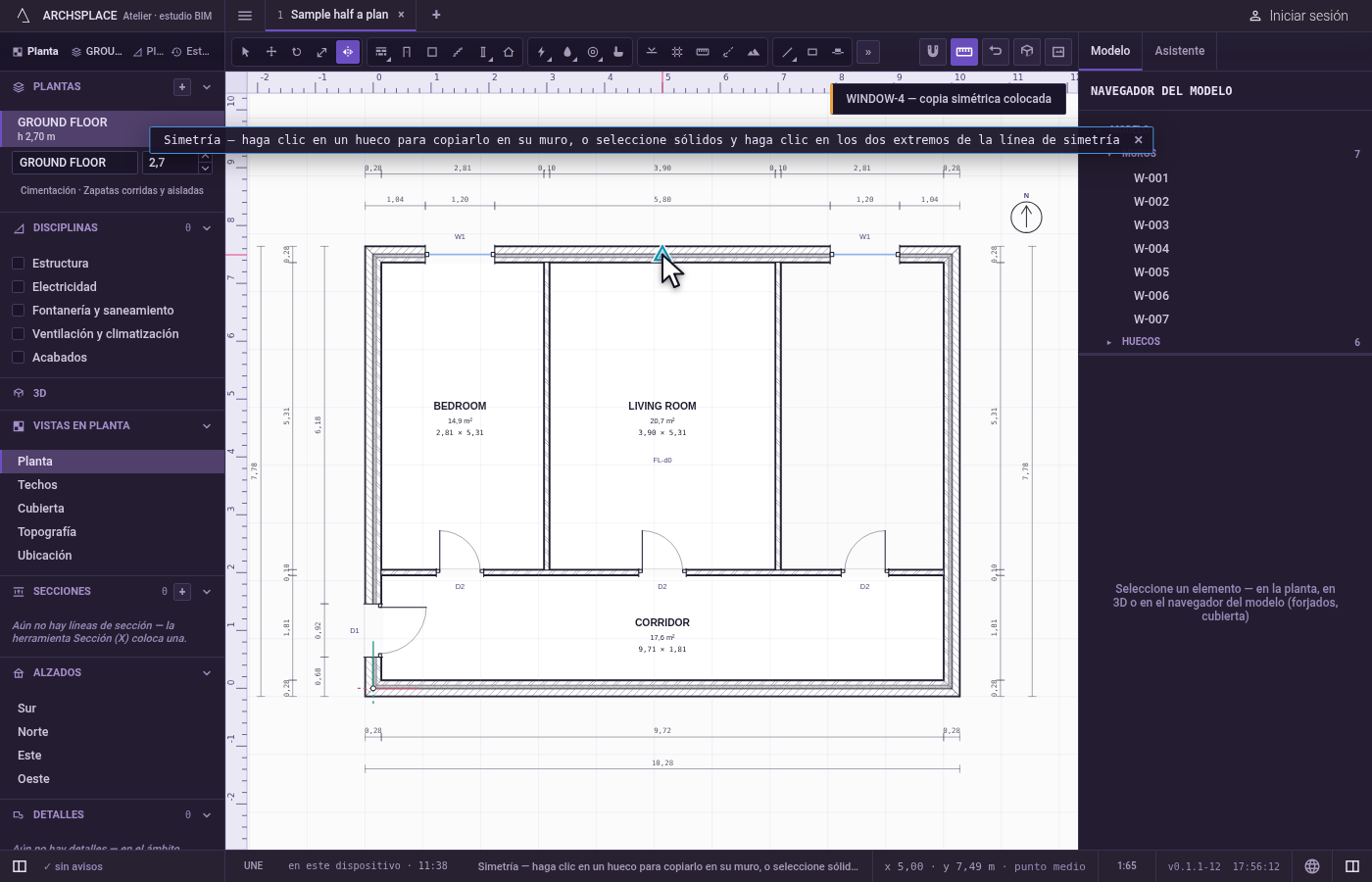

Para un hueco, haga clic en él y luego en un punto de su muro. Haga clic sobre la ventana o la puerta, o cerca de ella. Luego haga clic en el punto del muro respecto al que debe ser simétrica la copia. Se coloca una copia simétrica al otro lado de ese punto, y un mensaje arriba a la derecha lo confirma.
Qué rechaza
- Un eje de simetría sin longitud. Dos clics en el mismo punto no reflejan nada, y un mensaje indica que los dos extremos deben ser distintos.
- Un clic en el vacío cuando se espera un hueco. Sin nada seleccionado, un clic que no encuentra ninguna ventana ni puerta cerca no coloca nada, y un mensaje le pide que haga clic en una ventana o una puerta.
- Un hueco simétrico que no cabe. La copia se prueba antes en el proyecto. Si no cupiera en su muro, por ejemplo encima de otro hueco, se rechaza indicando el motivo y no se añade nada.
- Un componente invertido. Una instancia de componente conserva su lateralidad: un mensaje le indica que entre en el componente para reflejar su geometría.
- Un elemento alojado por separado. Una ventana, una puerta o un mecanismo de un muro que forma parte de una selección reflejada sin su muro se queda donde está, y un mensaje indica que va con su muro.
Qué escribe en el contrato
Un paso, que se anula con un solo Deshacer. Sin Ctrl, cada elemento reflejado recibe sus nuevos puntos, y los muros, tuberías y vigas unidos a ellos conservan sus uniones. Con Ctrl, los reflejos se añaden al final de sus listas. El gesto del hueco añade un hueco nuevo en el mismo muro, a la distancia simétrica a lo largo de él.
Conceptos
Preguntas frecuentes
¿Cómo conservo el original al hacer una simetría?
Mantenga pulsada Ctrl (Comando en Mac) al hacer clic en el segundo extremo del eje de simetría. El original se queda y el reflejo se añade como copia.
¿Cómo hago una pareja de ventanas simétricas en un mismo muro?
Sin nada seleccionado, pulse I, haga clic en la ventana y luego en el punto del muro respecto al que debe ser simétrica la pareja. Se coloca una copia simétrica al otro lado de ese punto.
