Empalme en el editor de piezas

Empalme redondea la esquina donde se encuentran dos juntas con un arco del radio que escriba, recortando cada junta hasta donde la toca el arco. Con un radio de cero las une en una esquina viva, y con juntas seleccionadas, Intro redondea a la vez todas sus esquinas.

Qué es

Empalme redondea una esquina. Indica dos juntas (líneas o arcos) cerca de la esquina que forman, y Empalme coloca entre ellas un arco del radio que escribió, recortando cada junta hasta donde la toca el arco. El lado de cada junta que se conserva es aquel en el que hizo clic. Cuando las dos indicaciones son dos lados de una misma polilínea o de un rectángulo que se encuentran en una esquina, la esquina se sustituye en su sitio y la forma sigue siendo una sola junta. Cuando son dos juntas independientes, siguen siendo dos, y el arco pasa a ser una junta propia.

Con un radio de cero, Empalme no redondea: recorta o alarga las dos juntas hasta que se encuentran en una esquina viva.

Cuándo usarlo

Para redondear el encuentro de dos juntas, como en un canto rodado o un adoquín redondeado.
Para cerrar limpiamente una esquina donde dos juntas se pasan o se quedan cortas, con un radio de cero.
Para redondear a la vez todas las esquinas de una polilínea o de un rectángulo.

Los pasos

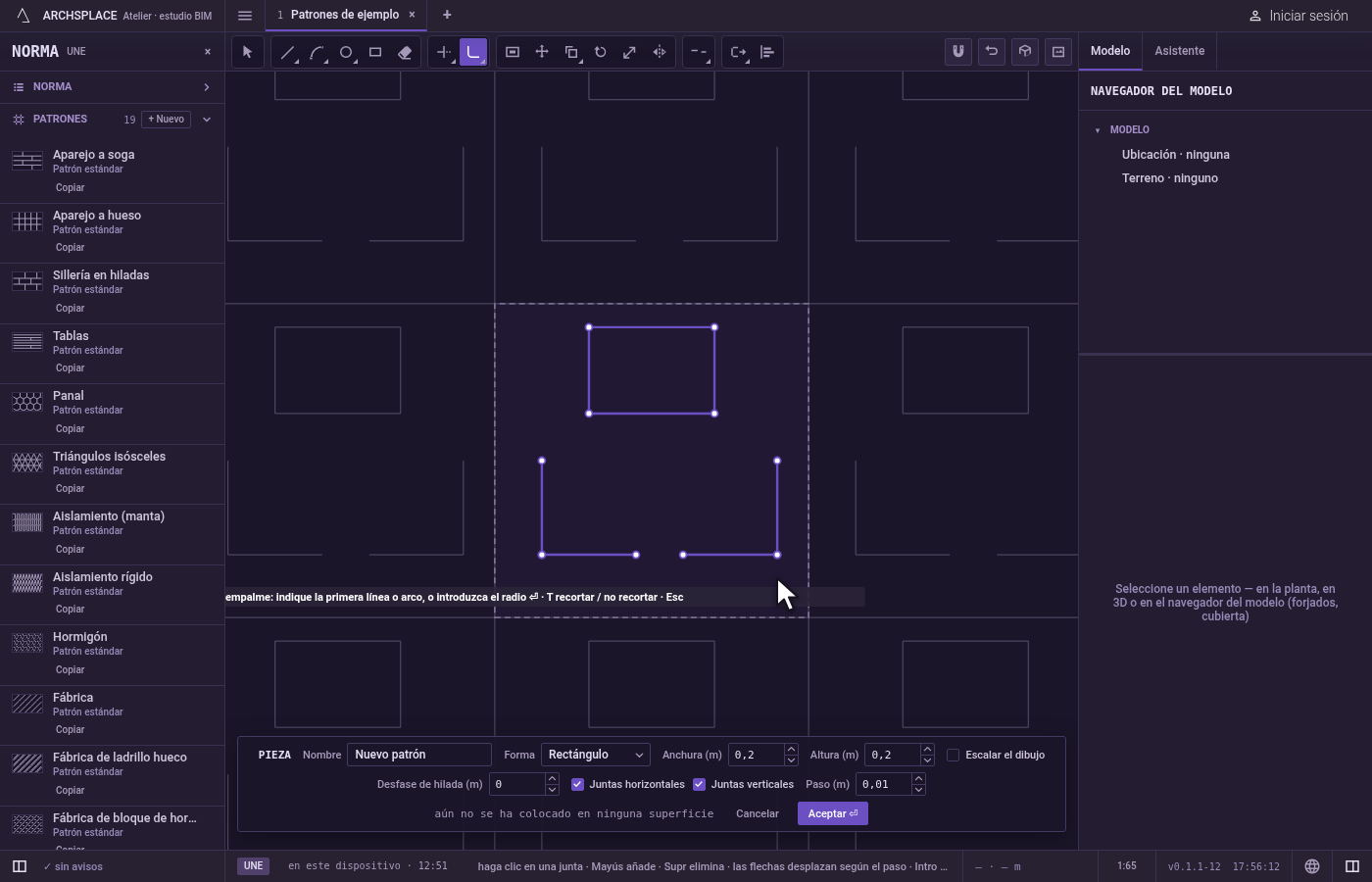

Tome la herramienta. Pulse F, o haga clic en Empalme en la barra. Comparte botón con Chaflán. El radio empieza en cero cada vez que toma la herramienta.

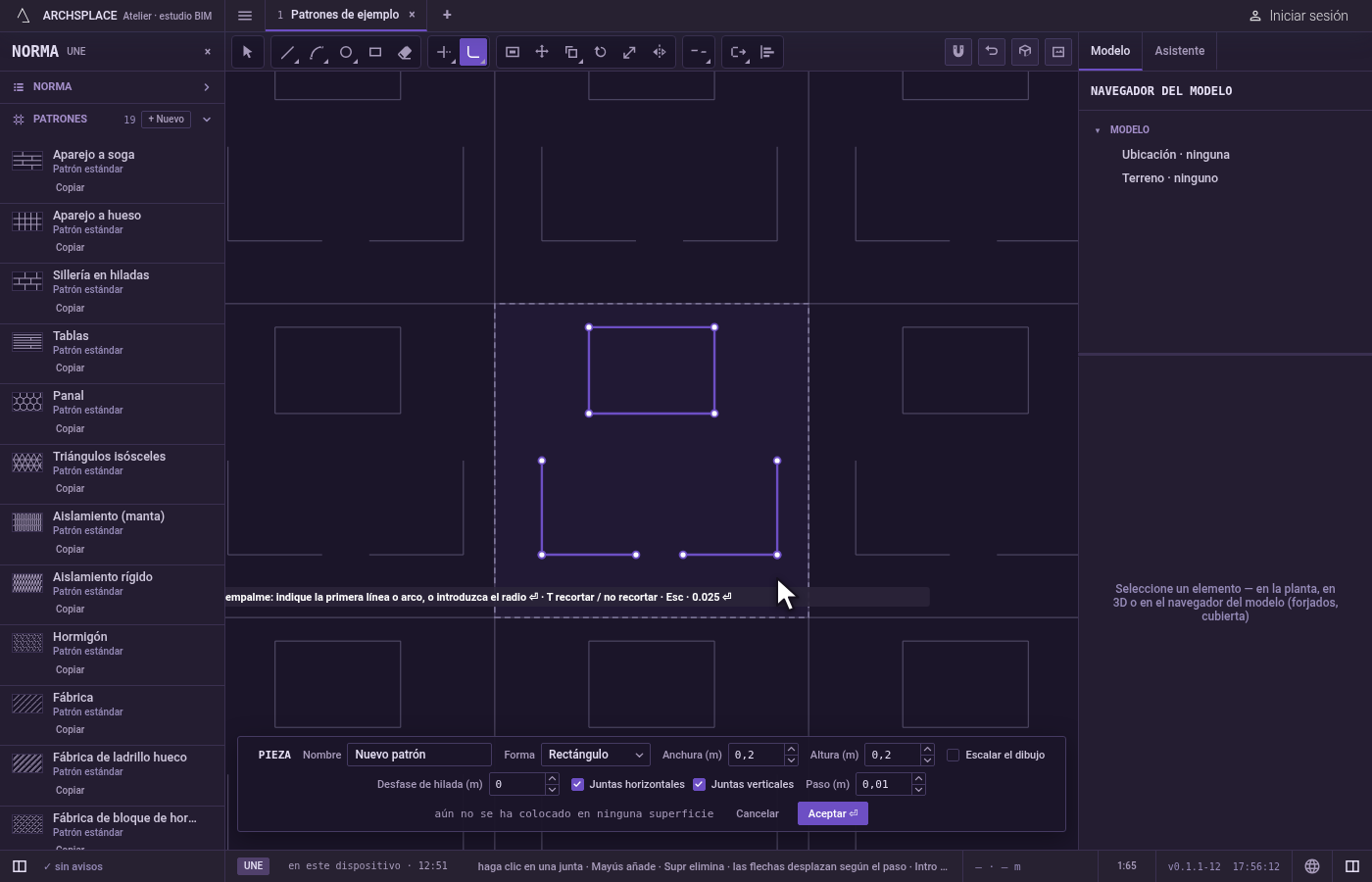

Escriba el radio. Escríbalo y pulse Intro. Puede escribir uno nuevo en cualquier momento mientras tiene la herramienta en la mano.

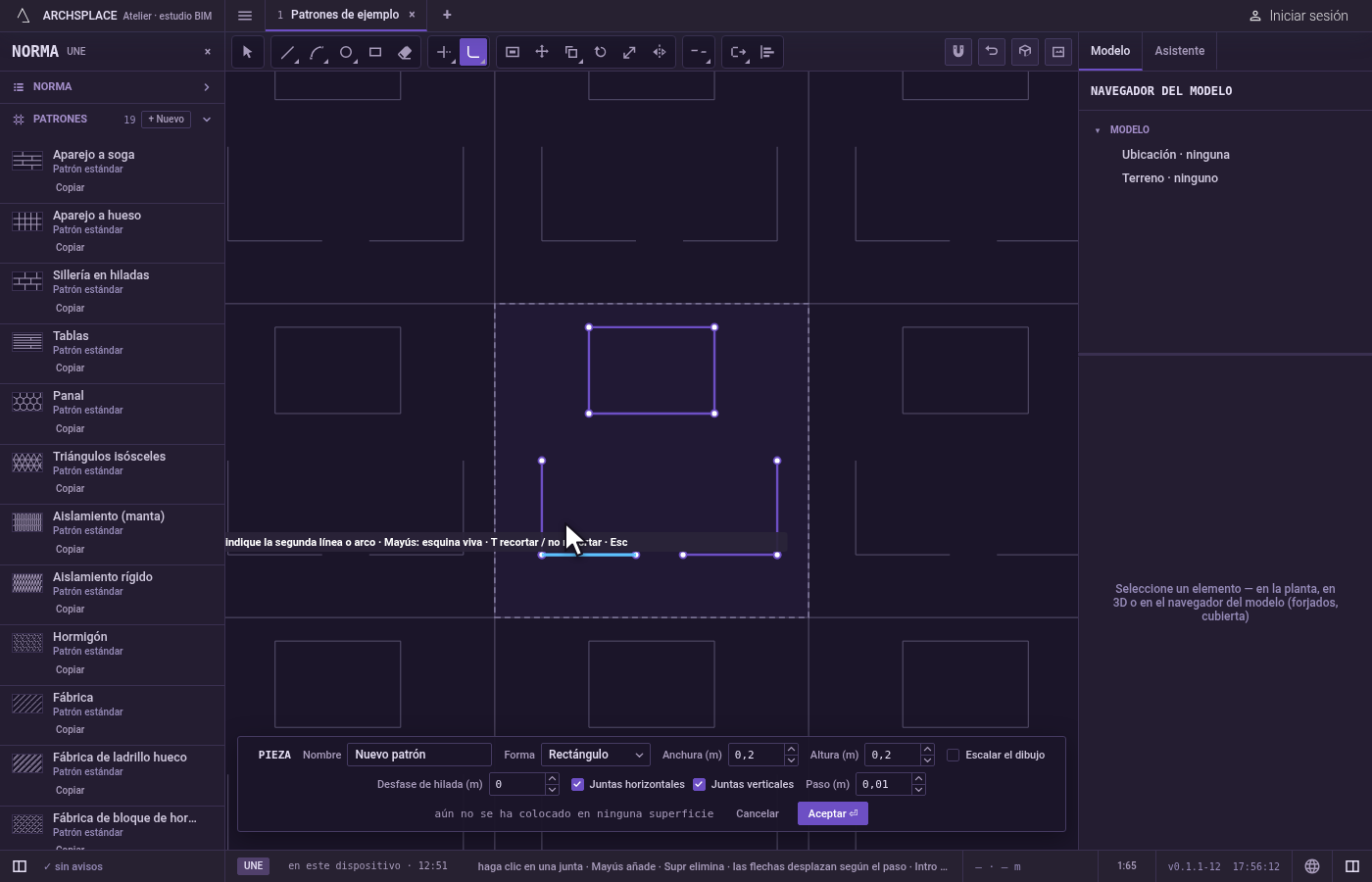

Indique la primera junta. Haga clic en una línea o un arco cerca de la esquina, en el lado que quiere conservar. Se queda iluminada mientras busca la segunda. La indicación lee el propio puntero, sin ajuste, así que en un cruce toma la junta a la que apunta.

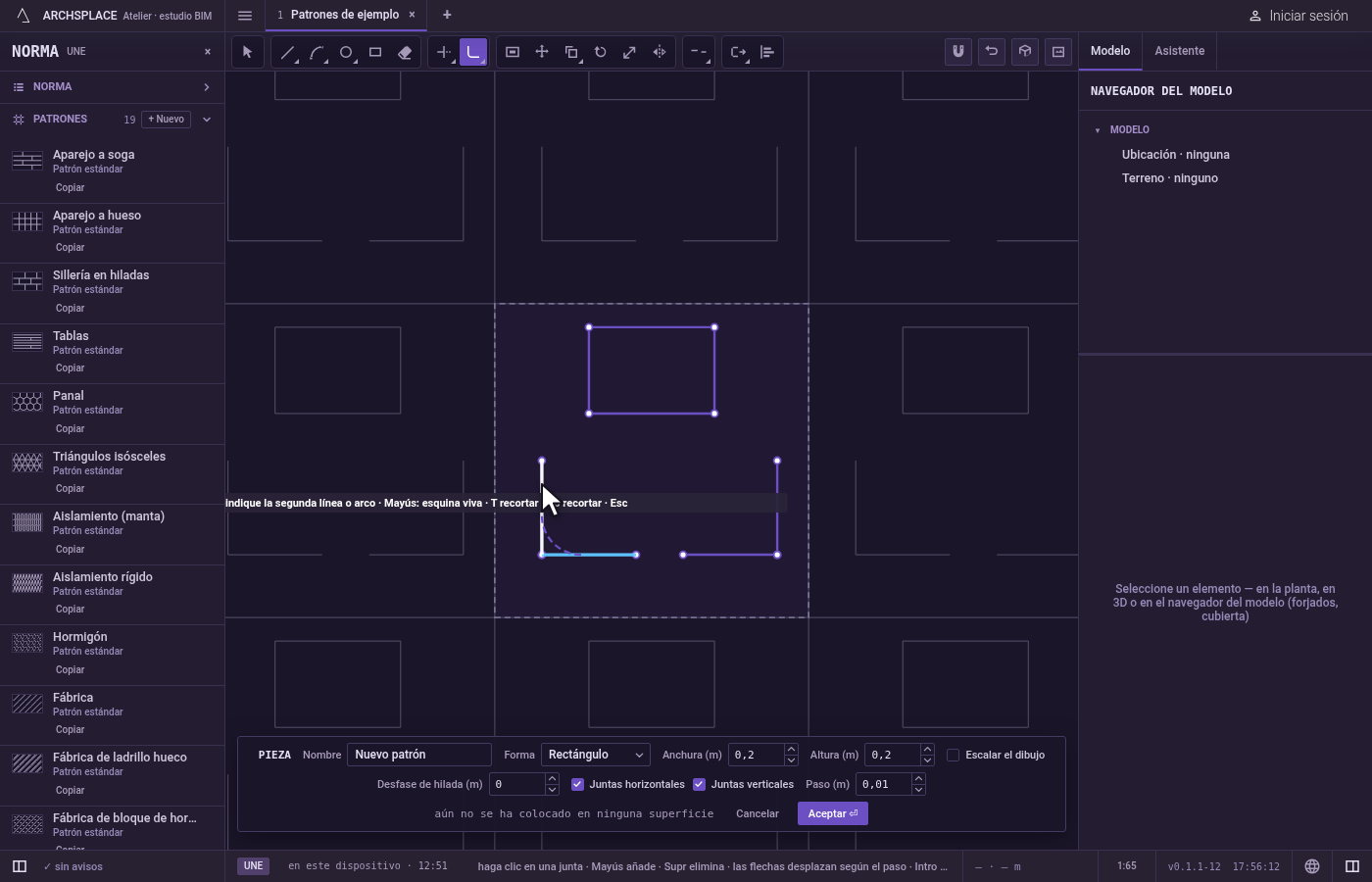

Indique la segunda junta. Cuando el puntero pasa sobre ella, se muestra el arco que se crearía. Haga clic en ella, en el lado que quiere conservar. Mantenga pulsada Mayús en este clic para obtener una esquina viva, sea cual sea el radio. La herramienta espera entonces la esquina siguiente, con el mismo radio.

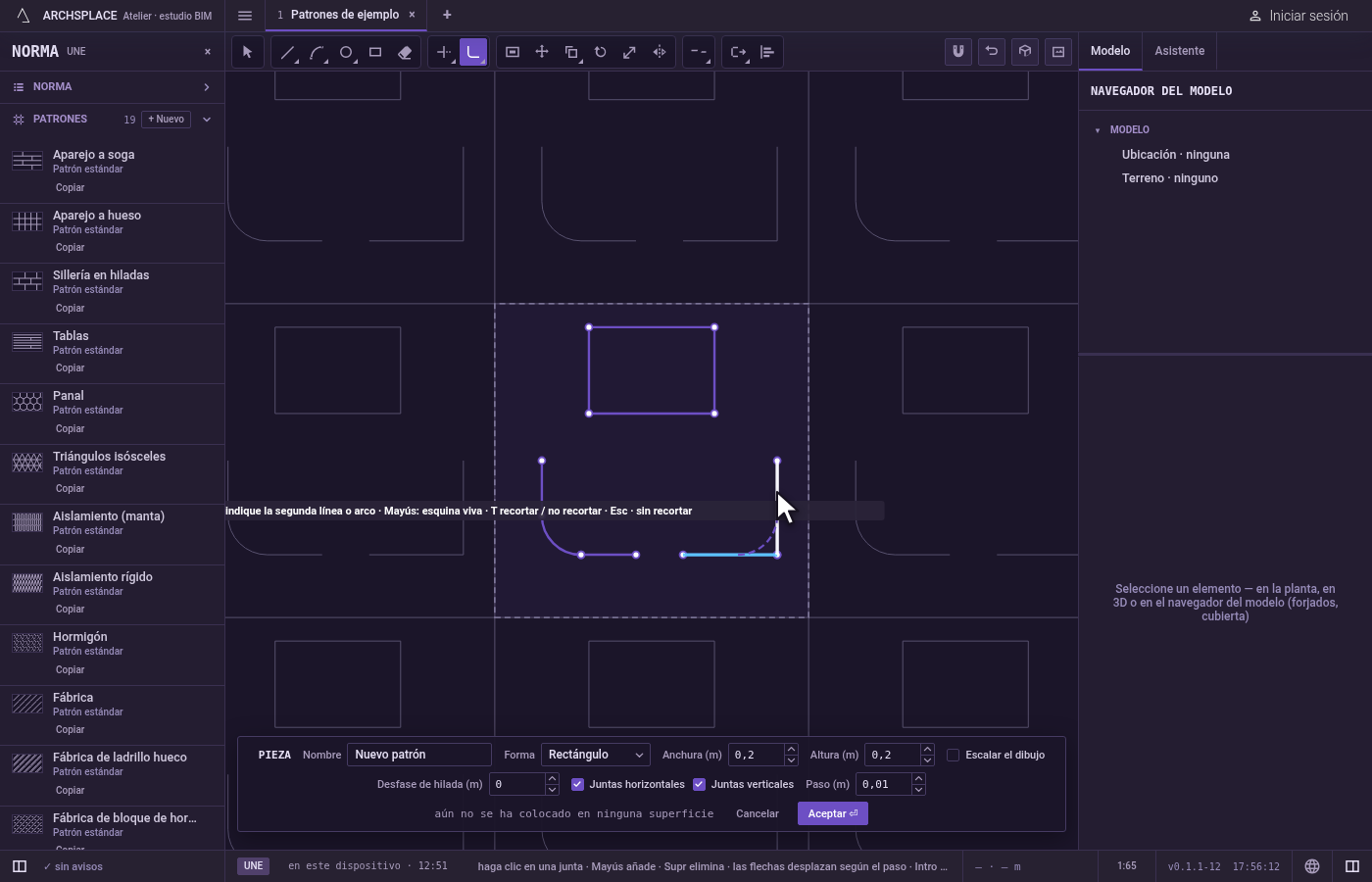

Conserve las juntas enteras, si quiere. Pulse T antes de la segunda indicación para pasar a sin recortar: el arco se añade y las dos juntas se quedan como estaban. La indicación muestra sin recortar mientras está activo. Vuelva a pulsar T para volver atrás.

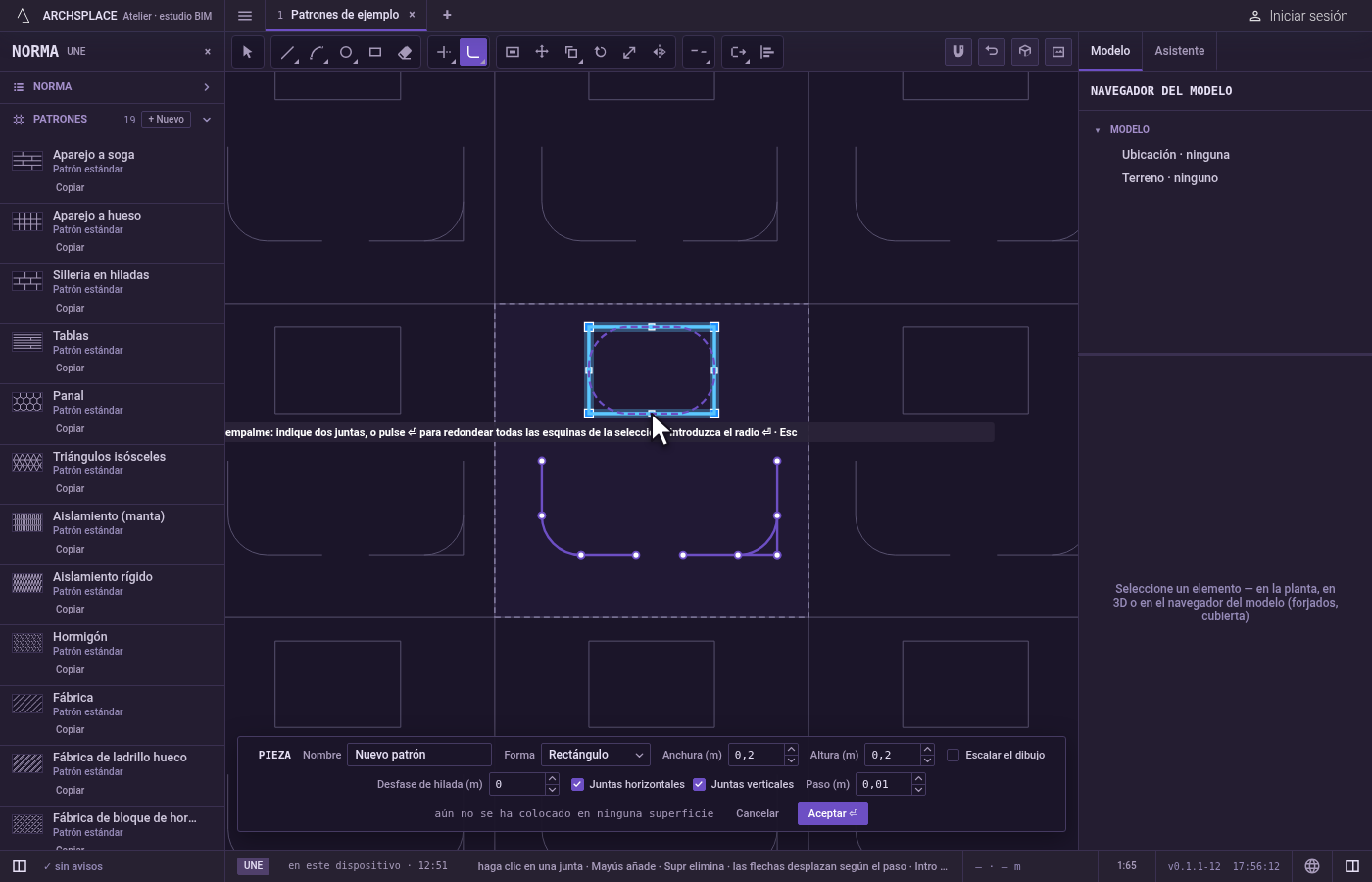

O redondee todas las esquinas de una selección. Seleccione juntas antes de tomar la herramienta. Escriba el radio y pulse Intro, y luego vuelva a pulsar Intro: se redondean todas las esquinas de las juntas seleccionadas que admiten el radio, y el editor dice cuántas esquinas se han tratado y cuántas se han dejado como estaban.

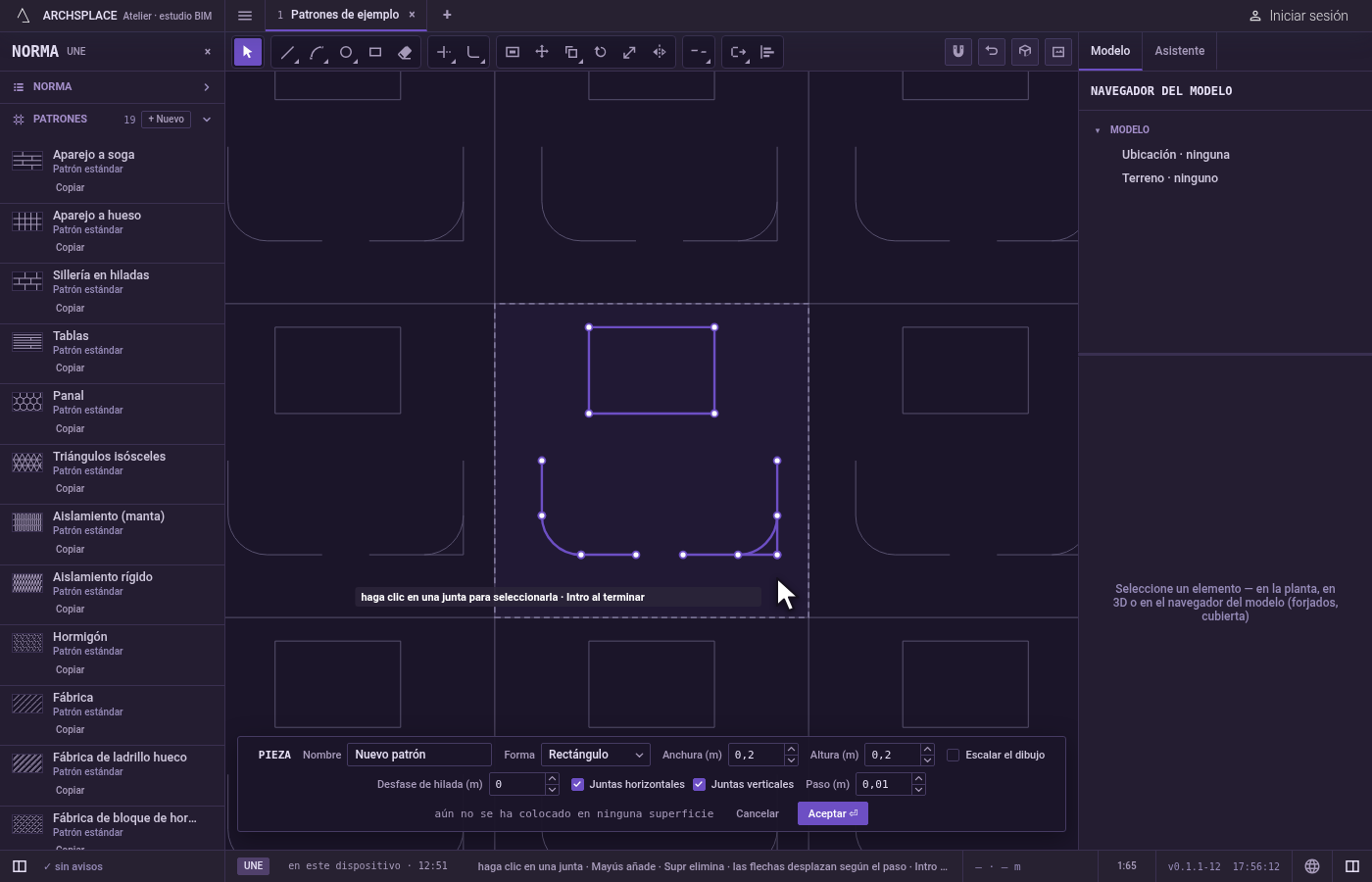

Termine. Esc descarta la primera indicación y luego deja Empalme por Seleccionar. Ctrl+Z deshace la última esquina. Pulse Aceptar en la barra al pie para entregar la pieza.

Qué rechaza

Un clic en el vacío. La indicación dice no hay ninguna línea ni arco ahí.
La misma junta dos veces. La segunda indicación debe ser otro segmento: indique un segundo segmento distinto.
Juntas que nunca se encuentran. Dos líneas paralelas se rechazan con estos lados nunca se cortan.
Un radio demasiado grande. Si el arco no cabe en las dos juntas, la indicación dice la esquina no cabe en estos lados.
Un corte en mitad de una forma. Indicar dos lados de una misma polilínea que no se encuentran en una esquina se rechaza con esto cortaría una línea por su mitad.
Un resultado que sale de la pieza. Si el arco nuevo o una junta modificada quedaran fuera de la pieza, no cambia nada y el editor dice una forma debe quedar dentro del módulo.
Ninguna esquina en una selección. Cuando pulsa Intro con juntas seleccionadas y ninguna de sus esquinas admite el radio, la indicación dice ninguna esquina de la selección lo admite.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, con el arco del empalme conservado como un arco real. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Por qué Empalme ha hecho una esquina viva en lugar de una redondeada?

El radio empieza en cero cada vez que toma la herramienta, y un radio de cero une las dos juntas en una esquina viva. Escriba el radio y pulse Intro antes de indicar las juntas.

¿Cómo redondeo a la vez todas las esquinas de una polilínea?

Selecciónela antes de tomar Empalme, escriba el radio y pulse Intro, y luego vuelva a pulsar Intro. Se redondean todas las esquinas que admiten el radio, y el editor dice cuántas se han dejado como estaban.

¿Puedo añadir el arco sin acortar las juntas?

Sí. Pulse T para pasar a sin recortar: el arco se añade y las dos juntas se quedan como estaban. Vuelva a pulsar T para volver atrás.
