Desplazar

Desplazar lleva lo que toma en la vista 3D de un punto a otro: haga clic en un punto de ello y luego donde debe quedar ese punto, o escriba la distancia. Con Ctrl al soltar conserva el original y coloca una copia, que después puede repetir en una fila.

Qué es

Desplazar toma algo por un punto y lleva ese punto a otro sitio. Funciona como el resto de la vista 3D: antes del primer clic, el punto que tomaría se ajusta y se marca (un vértice, un punto medio, una arista, una cara), y después, el destino se ajusta del mismo modo. Mientras desplaza, una silueta de lo que lleva aparece donde quedaría, con una línea del punto tomado al destino y la distancia junto al puntero.

Lo que se desplaza depende de lo que tenga en la mano. Una selección hecha antes de tomar la herramienta se desplaza entera. Sin selección, el clic toma lo que hay debajo: un componente entero, una ventana o una puerta, o la cara, la arista o el vértice de un sólido o de líneas sueltas. Una cara, una arista o un vértice se mueven solos y las caras que los rodean se estiran para seguirlos; un sólido o un componente viajan enteros.

Cuándo usarlo

Para colocar un sólido o un componente exactamente contra otro, vértice sobre vértice.
Para estirar un sólido desplazando una de sus caras o aristas.
Para deslizar una ventana o una puerta a lo largo de su muro, o subirla y bajarla dentro de su rango.
Para copiar algo una vez y luego repetir la copia en una fila de pasos iguales.
Para colocar lo que ha copiado con Ctrl+C: Ctrl+V activa Desplazar para pegar.

Los pasos

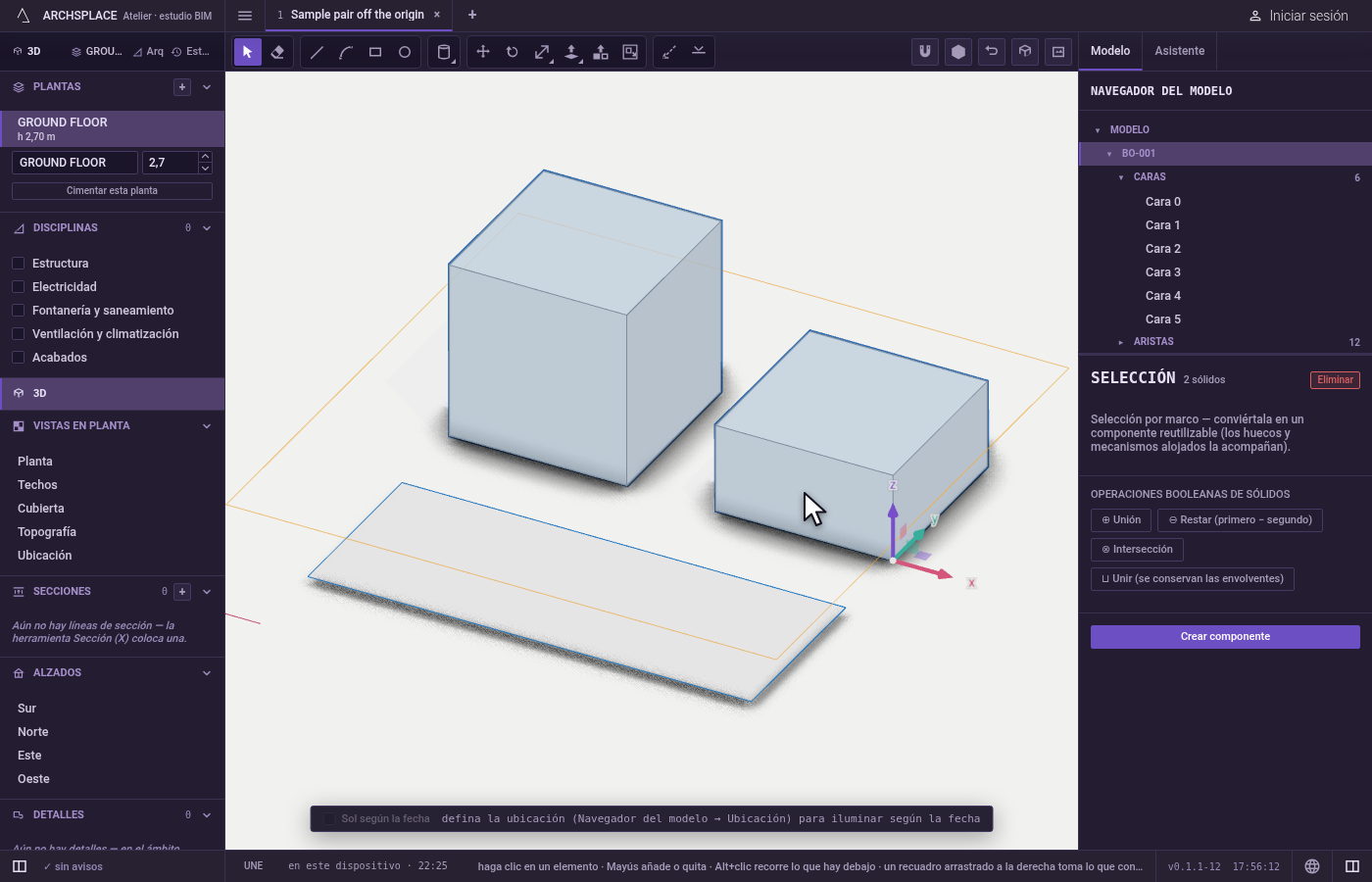

Elija lo que se desplaza. Selecciónelo antes con Seleccionar, o tome Desplazar y apunte a ello: lo que llevaría un clic se ilumina en naranja.
Tome la herramienta. Pulse M, o haga clic en Desplazar. La selección se conserva.

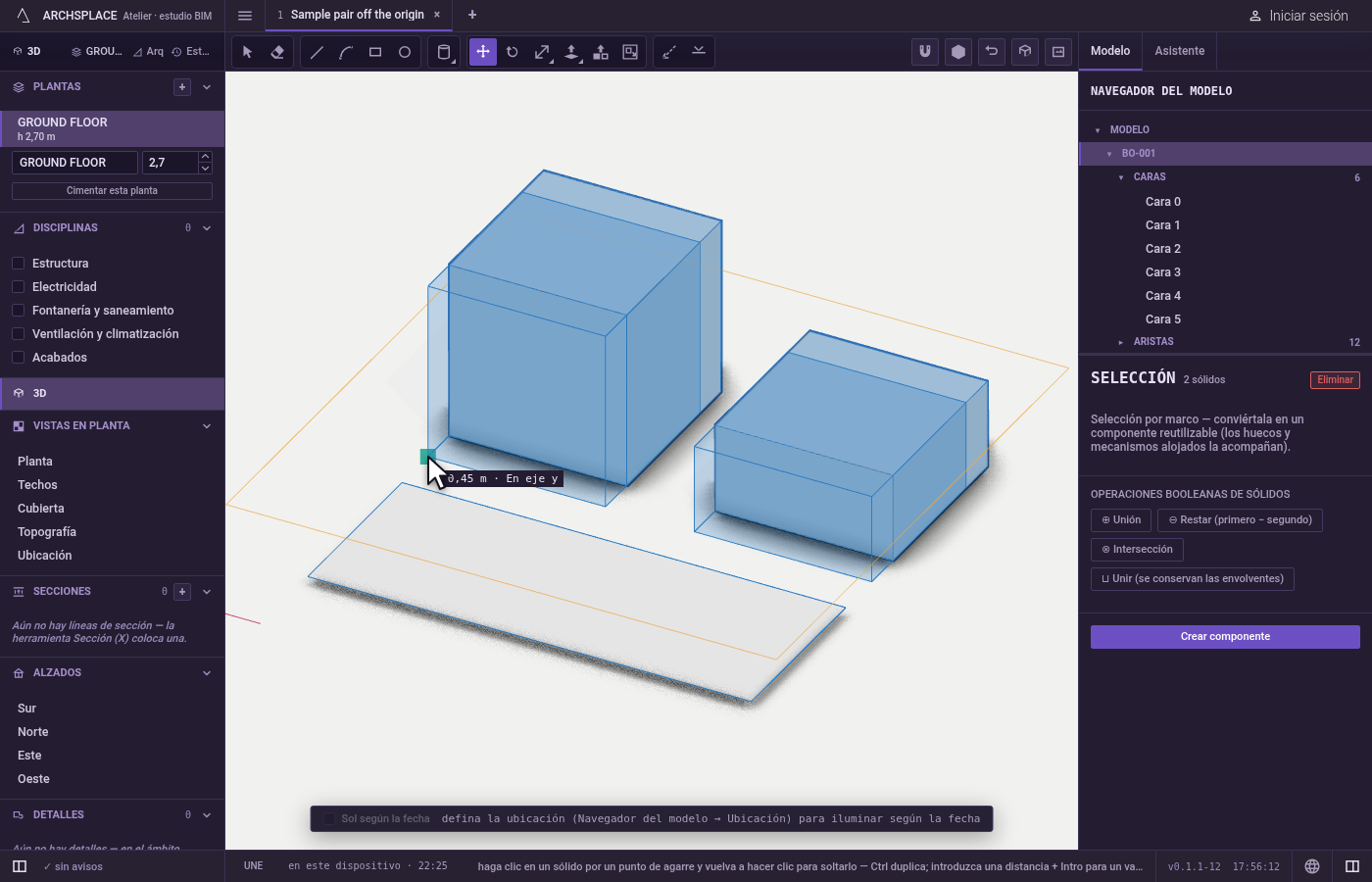

Haga clic en el punto que toma. El marcador muestra exactamente qué punto: tome un vértice para soltarlo sobre otro.

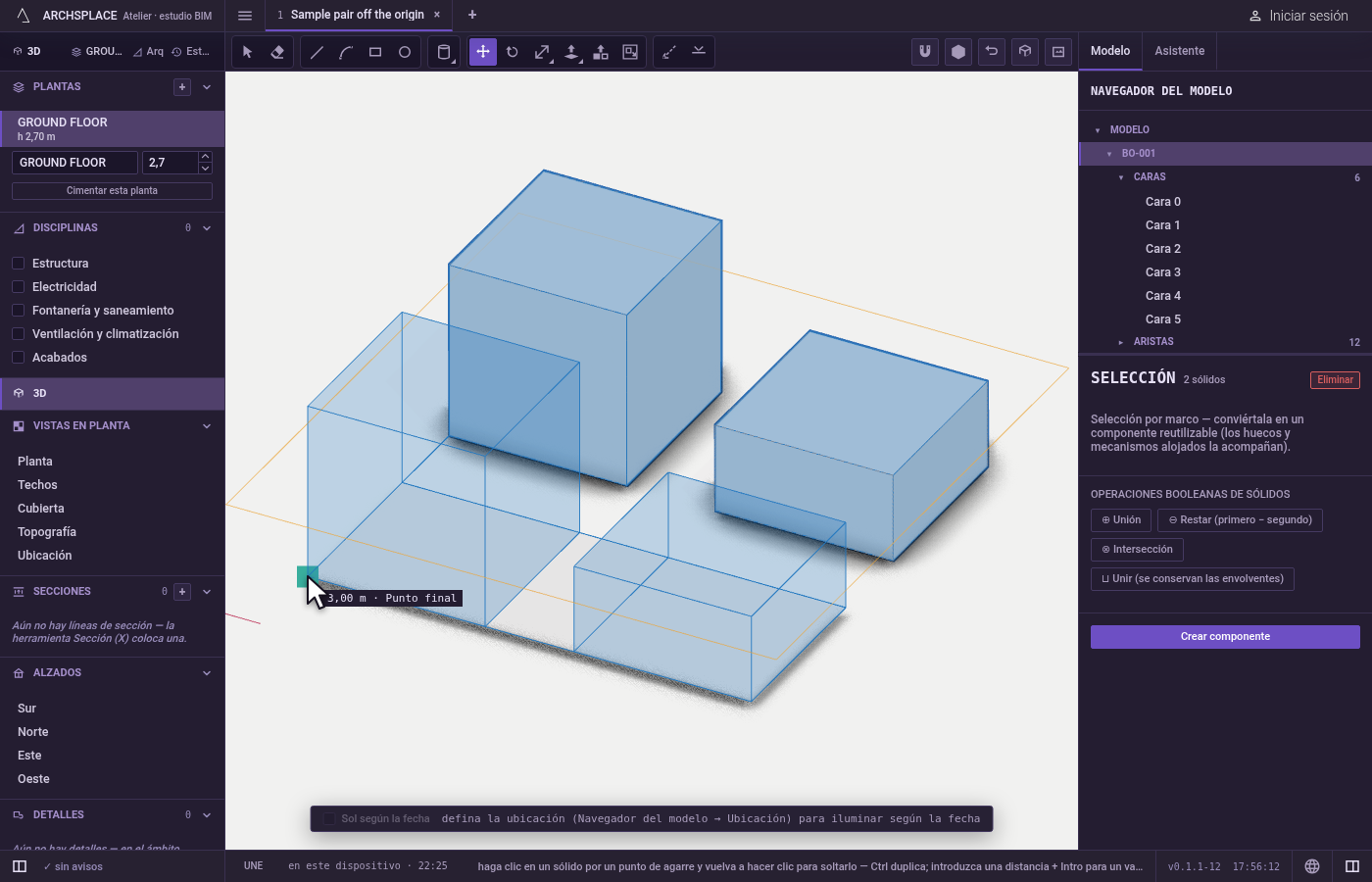

Vaya al destino. Apunte a donde debe quedar; el marcador dice qué toma el destino. → fija el eje x, ← el eje y, ↑ la vertical, y ↓ lo libera.

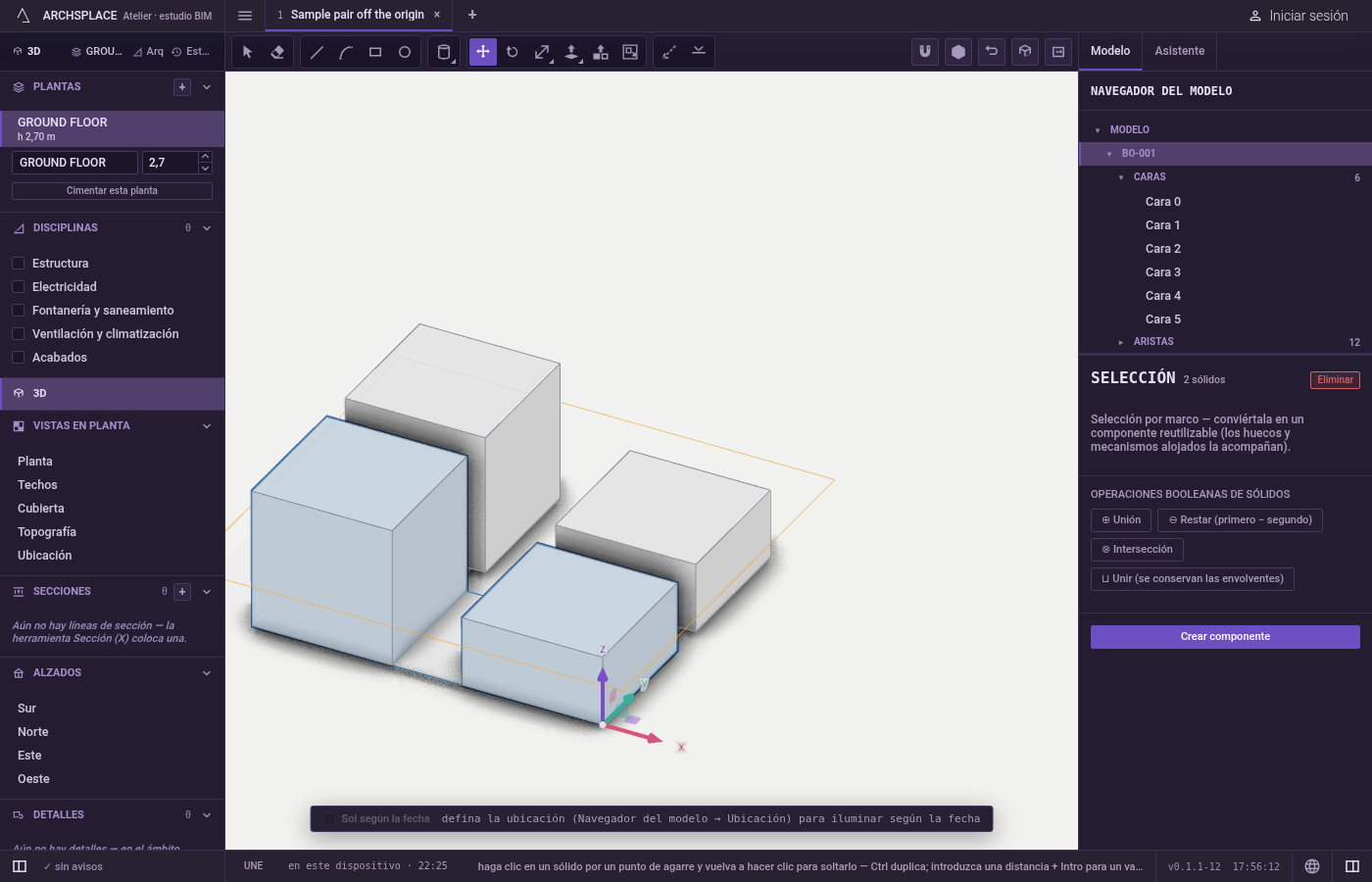

Suéltelo. Haga clic, o escriba una distancia y pulse Intro para desplazarlo exactamente esa distancia hacia donde señala el puntero. Mantenga pulsada Ctrl (⌘ en Mac) al soltar para conservar el original y colocar una copia.

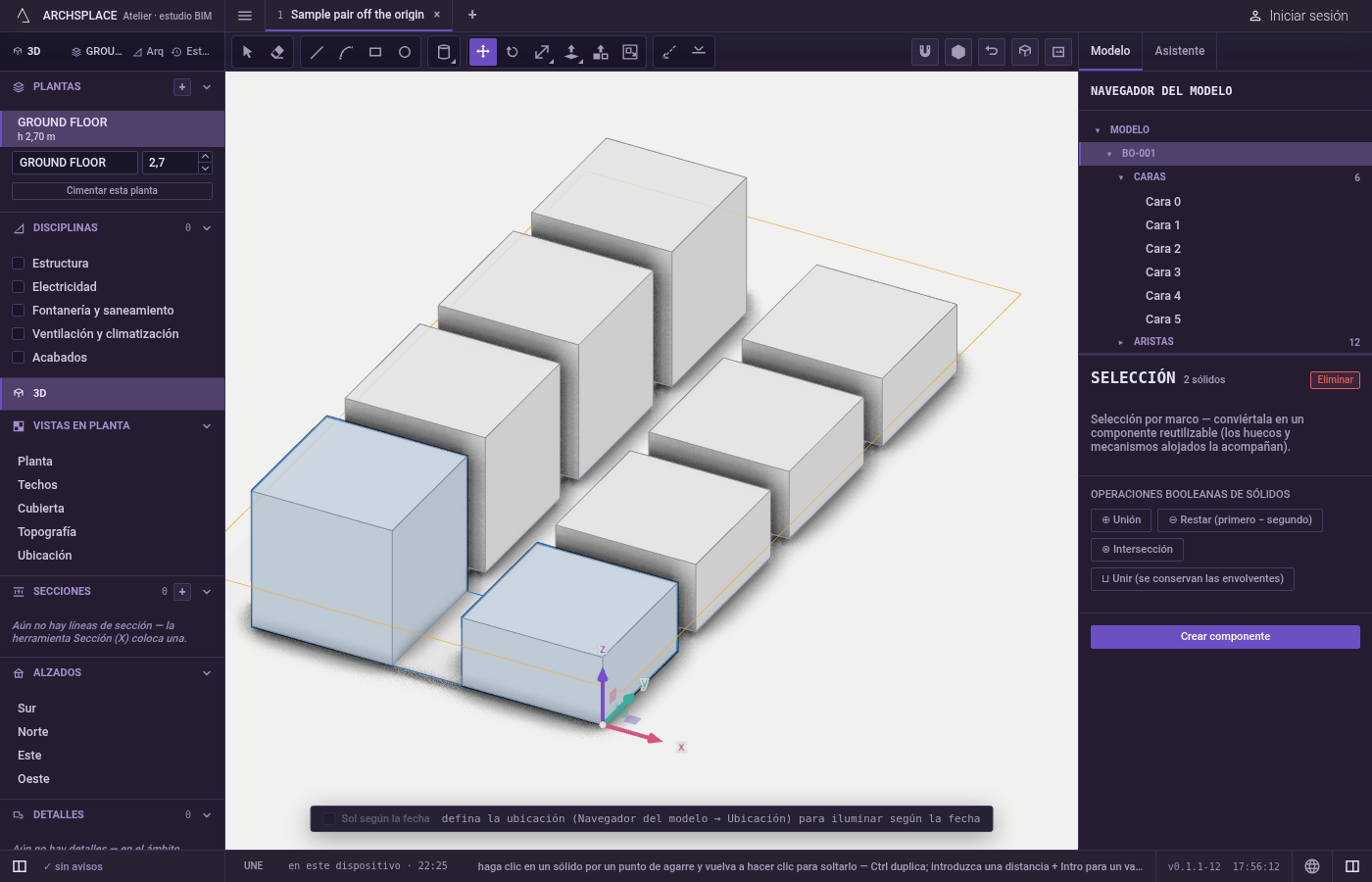

Repita la copia si quiere una fila. Justo después de una copia, escriba x y un número, y luego Intro: x5 da cinco copias en total, cada una un paso más allá. Si escribe /5, la distancia se divide en cinco pasos iguales. Esc antes de soltar lo devuelve todo a su sitio.
Aquí también se puede desplazar una sección del proyecto: haga clic en su marco, desplácela a lo largo de su eje, y haga clic o escriba una distancia.

Qué rechaza

Una copia de parte de un sólido. Ctrl copia sólidos enteros, líneas sueltas, componentes y huecos. Sobre una cara, una arista o un vértice de un sólido lo rechaza, porque esa parte cambia la forma del sólido al que pertenece. La única excepción es un vaciado: Ctrl sobre una cara dentro de un vaciado vuelve a abrir el mismo vaciado donde lo suelta.
Una subida para los elementos que se apoyan en una planta. Un muro, un pilar, una viga o una escalera solo se deslizan en planta; a un desplazamiento hacia arriba se responde con Los muros, pilares, vigas y escaleras toman su altura de su planta, que se cambia en la lista Plantas.
Una ventana o una puerta fuera de su muro. Solo se desliza a lo largo de su propio muro. Se rechaza más allá del extremo del muro, a menos de 0,1 m de otro hueco o con un alféizar fuera del rango de su familia; una puerta se mantiene a ras de suelo.
Un forjado, una planta o el terreno. Un forjado sigue el contorno de su planta, la altura de una planta se fija en la lista Plantas y el terreno está medido: cada uno lo indica cuando lo intenta.
Demasiadas copias a la vez. Se rechaza una matriz que colocaría más de 2000 copias de una vez; repítala con un número menor.

Qué escribe en el contrato

Cada vez que suelta es un paso que se puede deshacer. Desplazar un sólido, líneas sueltas o un componente cambia su posición en el proyecto; desplazar una cara, una arista o un vértice cambia esos puntos del sólido y las caras que los comparten. Una copia añade un sólido nuevo, líneas nuevas o una colocación nueva del mismo componente. Los muros y los elementos unidos a ellos se mueven juntos, con sus huecos y mecanismos. Un vaciado copiado se abre en el mismo sólido.

Relacionado

Preguntas frecuentes

¿Cómo desplazo algo una distancia exacta?

Haga clic en el punto que toma, mueva el puntero en la dirección que quiere, escriba la distancia y pulse Intro. Se desplaza exactamente esa distancia hacia donde señala el puntero.

¿Cómo hago varias copias en fila?

Desplace una vez con Ctrl pulsada al soltar para hacer una copia. Luego escriba x5 y pulse Intro para tener cinco copias en total con la misma separación, o /5 para dividir la distancia en cinco pasos iguales.

¿Qué pasa si tomo una cara en lugar del sólido entero?

Solo se mueve esa cara, y las caras que la rodean se estiran para seguirla. Para llevar el sólido entero, selecciónelo antes con un triple clic y luego desplácelo.

¿Puedo levantar un muro con Desplazar?

No. Un muro, un pilar, una viga o una escalera se deslizan en planta, y su altura viene de su planta. Un desplazamiento con subida le indica que cambie la altura de la planta en la lista Plantas.
