Unidad de ventilación
Unidad de ventilación coloca con un clic en una estancia la unidad a la que llegan los conductos; cuando la fase ya tiene una, un clic la desplaza ahí y sus conductos la siguen. Ctrl y un clic añaden en cambio otra unidad.
Qué es
La unidad de ventilación es adonde van los conductos. Su herramienta la coloca una vez y después la desplaza: el primer clic en una estancia coloca la unidad, y cada clic posterior desplaza la unidad de la fase en la que dibuja hasta la estancia en la que hace clic, dándole el tipo elegido en la lista. Los conductos la siguen al instante. Con Ctrl pulsada, un clic añade otra unidad.
La lista ofrece las unidades de su plantilla; en un proyecto con la plantilla española, una unidad de ventilación mecánica de simple flujo, un recuperador de calor de doble flujo y un equipo de aire acondicionado por conductos. Un equipo por conductos es una unidad de un tipo aparte: colocarlo o desplazarlo nunca desplaza la unidad de ventilación, ni al revés.
Cuándo usarlo
- Para colocar la unidad de un sistema de ventilación nuevo.
- Para llevar la unidad a otra estancia, como el bajocubierta o un cuarto de instalaciones, y ver los conductos trazados de nuevo.
- Para cambiar entre una unidad de simple flujo y una de doble flujo.
Los pasos

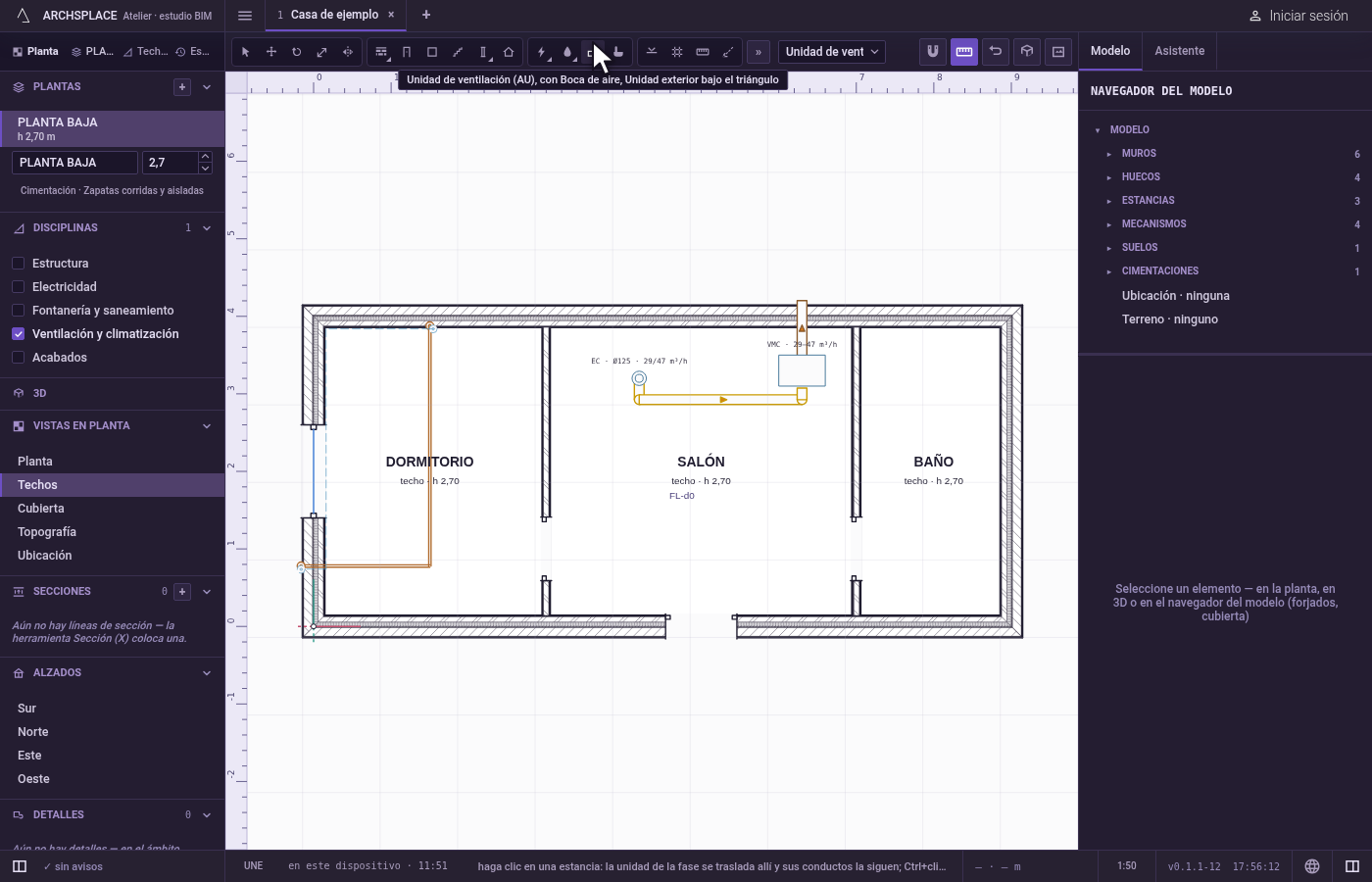

Tome la herramienta. Escriba rápidamente
Ay luegoU, o elíjala en la barra de herramientas, donde comparte botón con la boca de aire y la unidad exterior. La barra de estado indica que un clic en una estancia desplaza ahí la unidad de la fase y que Ctrl y un clic añaden otra.

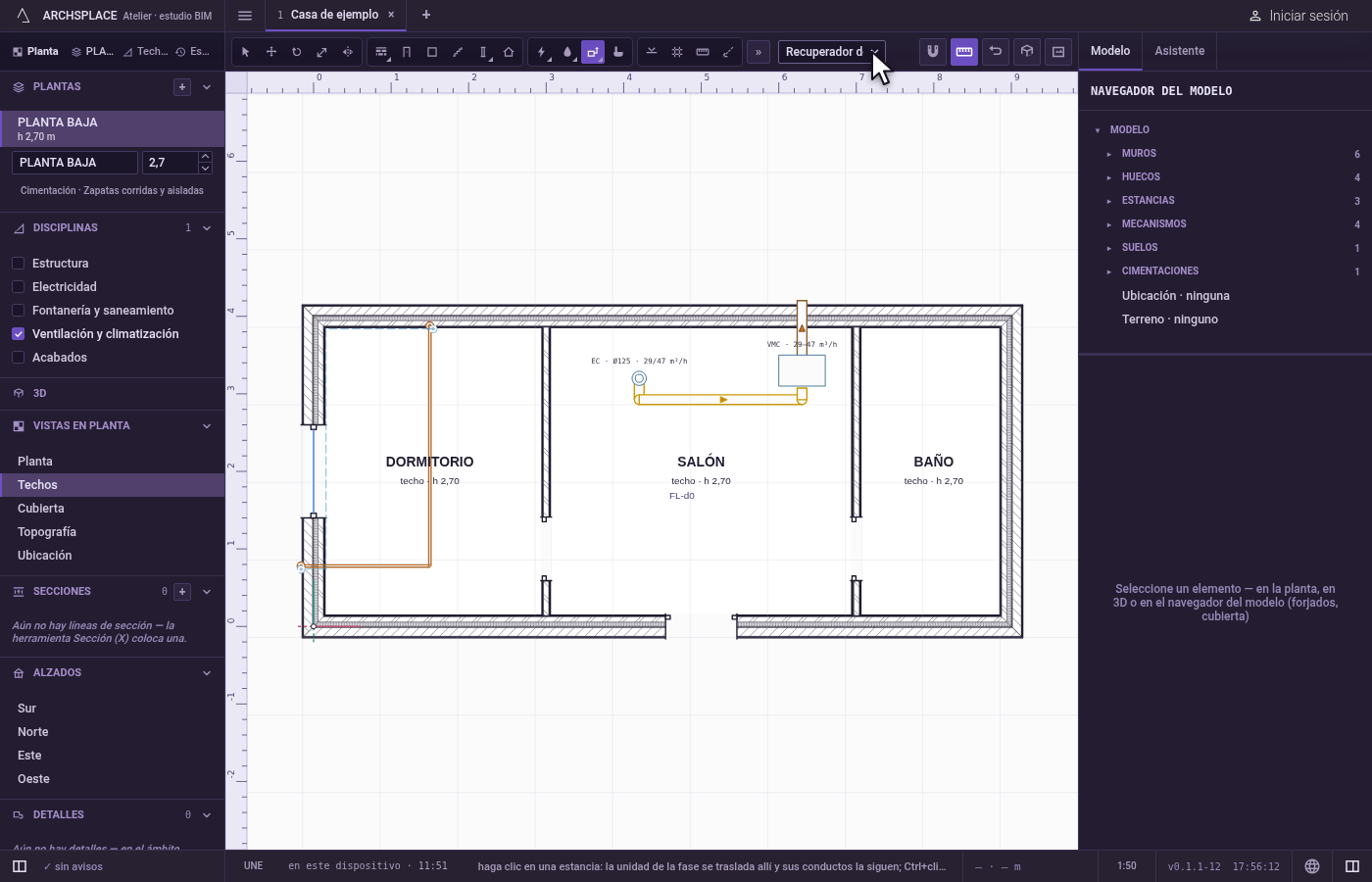

Elija el tipo. Elija la unidad en la lista que hay junto a las herramientas.

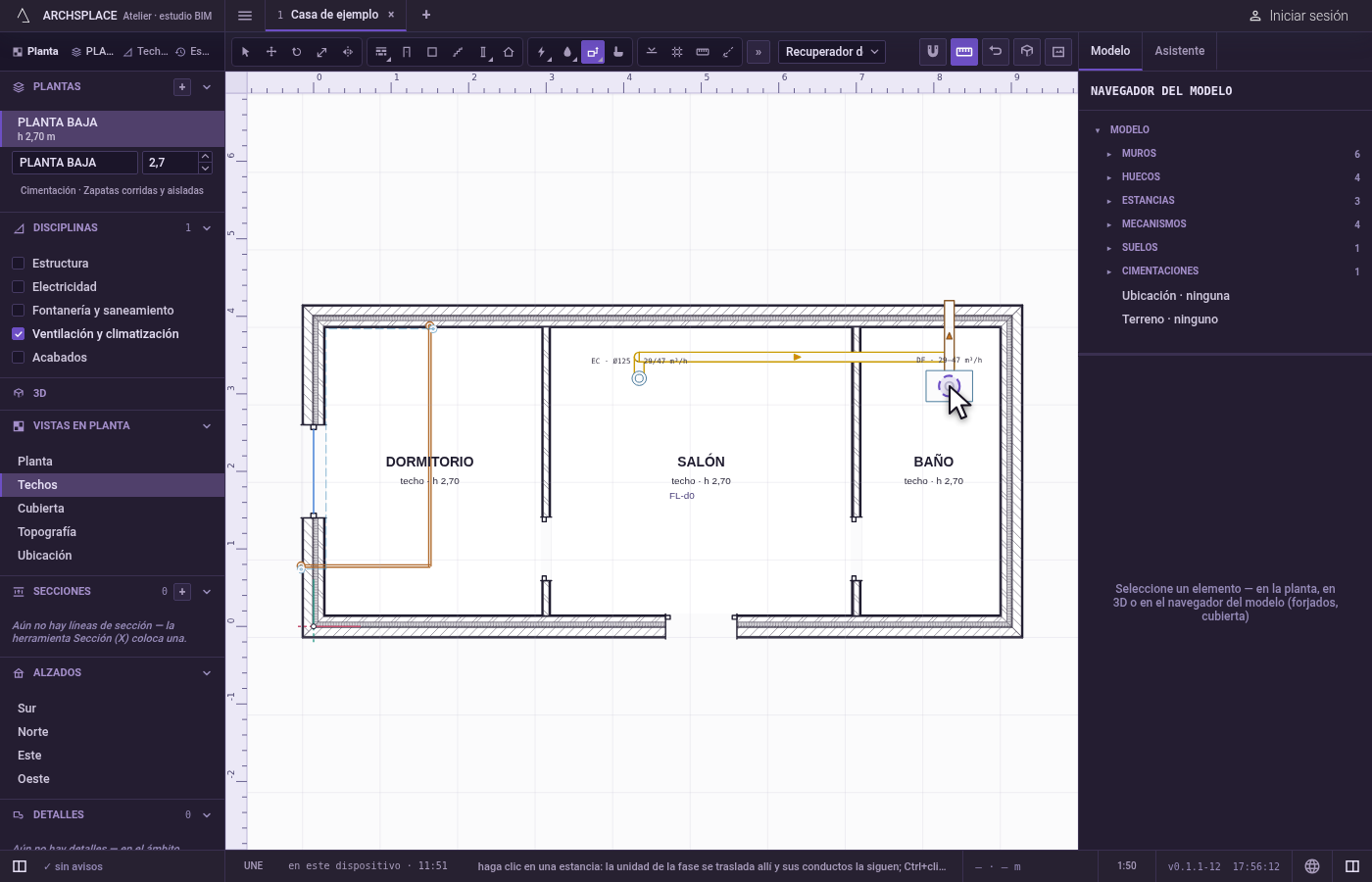

Haga clic dentro de una estancia. Si todavía no hay ninguna unidad de ese tipo en esta fase, se coloca en el punto del clic. Si hay una o varias, la primera que se colocó se desplaza ahí y adopta el tipo que ha elegido, y los conductos la siguen.

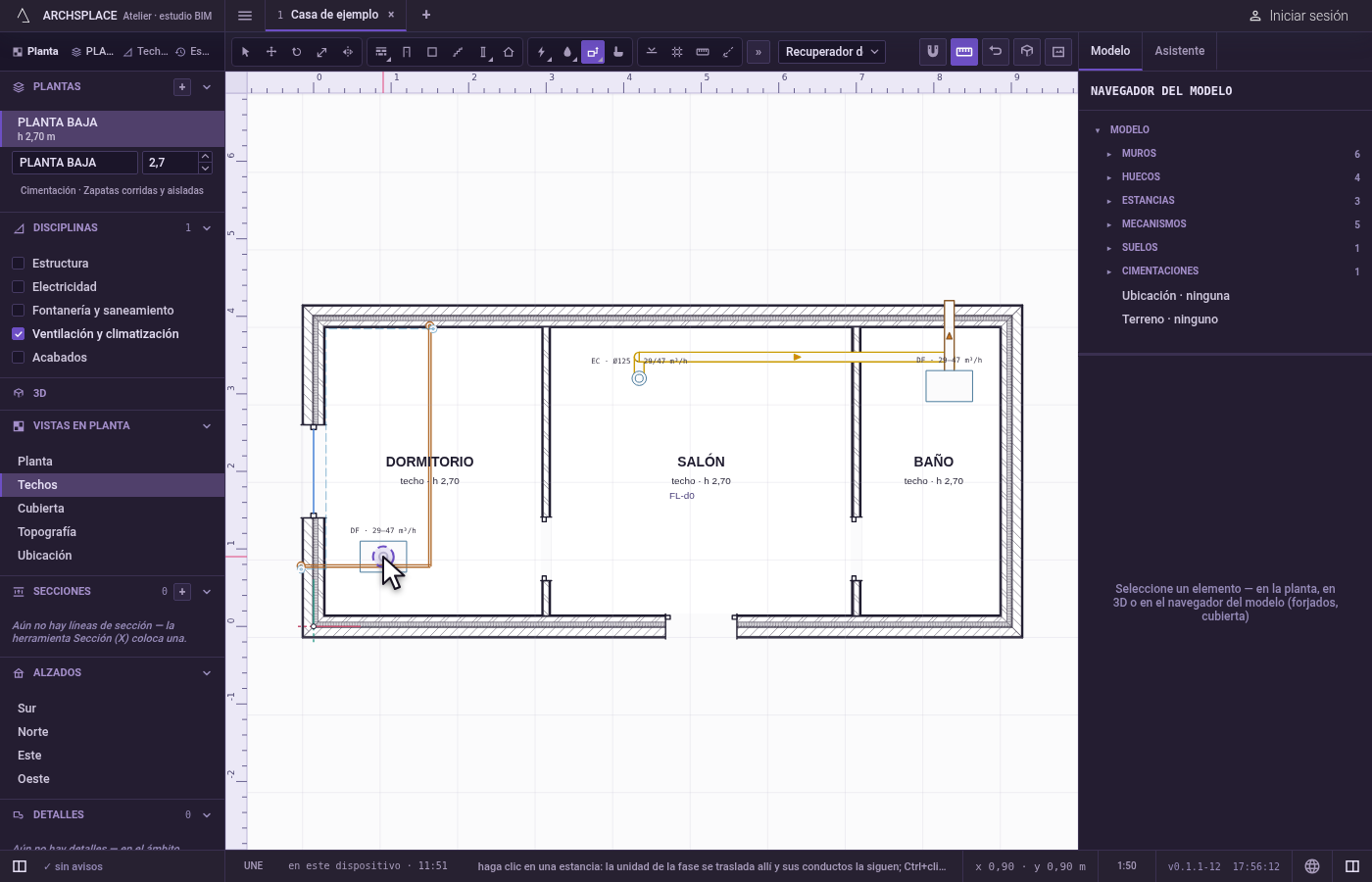

Añada otra con Ctrl. Mantenga pulsada
Ctrl(⌘en Mac) al hacer clic: se coloca una unidad nueva.
Qué rechaza
- Un clic fuera de una estancia. Fuera de cualquier estancia cerrada por muros, un mensaje le indica que haga clic dentro de una estancia, y no se coloca ni se desplaza nada.
- Una unidad a la que no llega ningún conducto. El proyecto señala una unidad situada donde ningún conducto puede llegar, como bajo un hueco del forjado, y no traza ningún conducto hasta ella.
Qué escribe en el contrato
Un paso, que se anula con un solo Deshacer. La primera unidad, y cada unidad añadida con Ctrl, añade una entrada de mecanismo: su tipo, su estancia, su punto en metros y su fase. Un desplazamiento cambia el tipo, la estancia y el punto de la unidad desplazada. Los conductos nunca se escriben: se calculan cada vez que se construye el proyecto.
Conceptos
Relacionado
Preguntas frecuentes
¿Cómo llevo la unidad de ventilación al bajocubierta?
Abra la planta del nivel donde debe ir, tome la herramienta Unidad de ventilación y haga clic dentro de la estancia. La unidad se desplaza ahí y todos los conductos se vuelven a trazar hasta ella.
¿Cómo cambio una unidad de simple flujo por una de doble flujo?
Elija el otro tipo en la lista que hay junto a las herramientas y haga clic donde debe ir: la unidad de la fase se desplaza ahí y adopta el tipo que ha elegido.
