Círculo en el editor de piezas
Círculo dibuja una junta redonda dentro de la pieza de un patrón a partir de su centro y un punto de ella, o de su centro y un radio escrito. El círculo es una sola junta, y debe quedar entero dentro de la pieza.
Qué es
Círculo dibuja una junta redonda dentro de la pieza: un punto en un terrazo, un anillo en un medallón, el círculo de una baldosa decorativa. Le da su centro y luego su tamaño. Las esquinas de la pieza, los puntos medios de sus lados, su centro y sus bordes son imanes, igual que los extremos, los puntos medios y la longitud de las juntas ya dibujadas.
Un círculo es una sola junta. Se selecciona, se desplaza, se borra y se deshace entero. Una vez dibujado, su centro y sus puntos izquierdo, derecho, superior e inferior pasan a ser imanes para las juntas siguientes.
Cuándo usarlo
- Para dibujar un motivo redondo dentro de la pieza.
- Cuando conoce el centro de un círculo y su radio.
- Cuando conoce dos puntos de su diámetro, o tres puntos de él, use en cambio Círculo por 2 puntos o Círculo por 3 puntos.
Los pasos

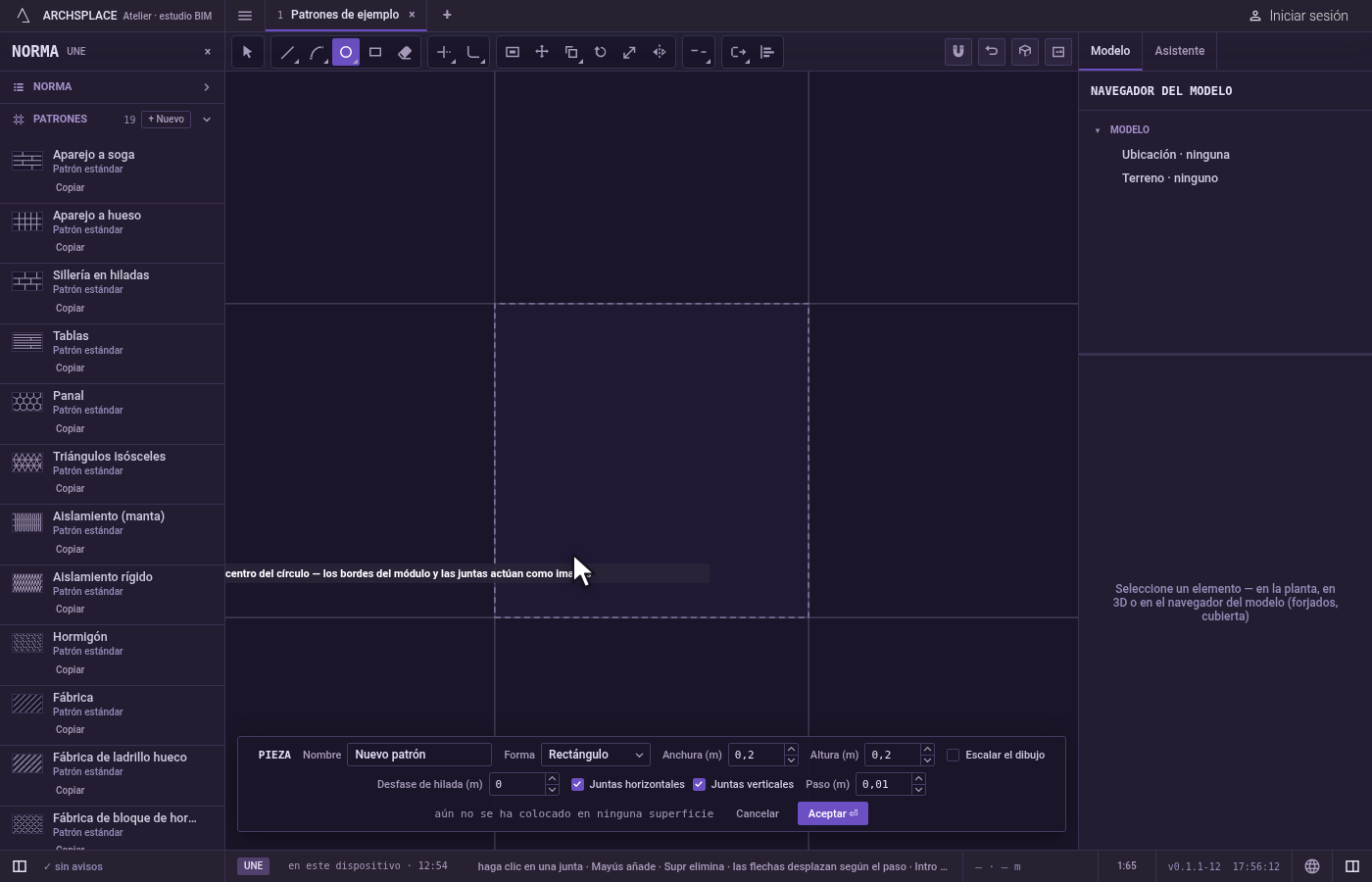

Tome la herramienta. Pulse
C, o haga clic en Círculo en la barra. Comparte botón con Círculo por 2 puntos, Círculo por 3 puntos y Polígono. La indicación junto al puntero le pide el centro del círculo.

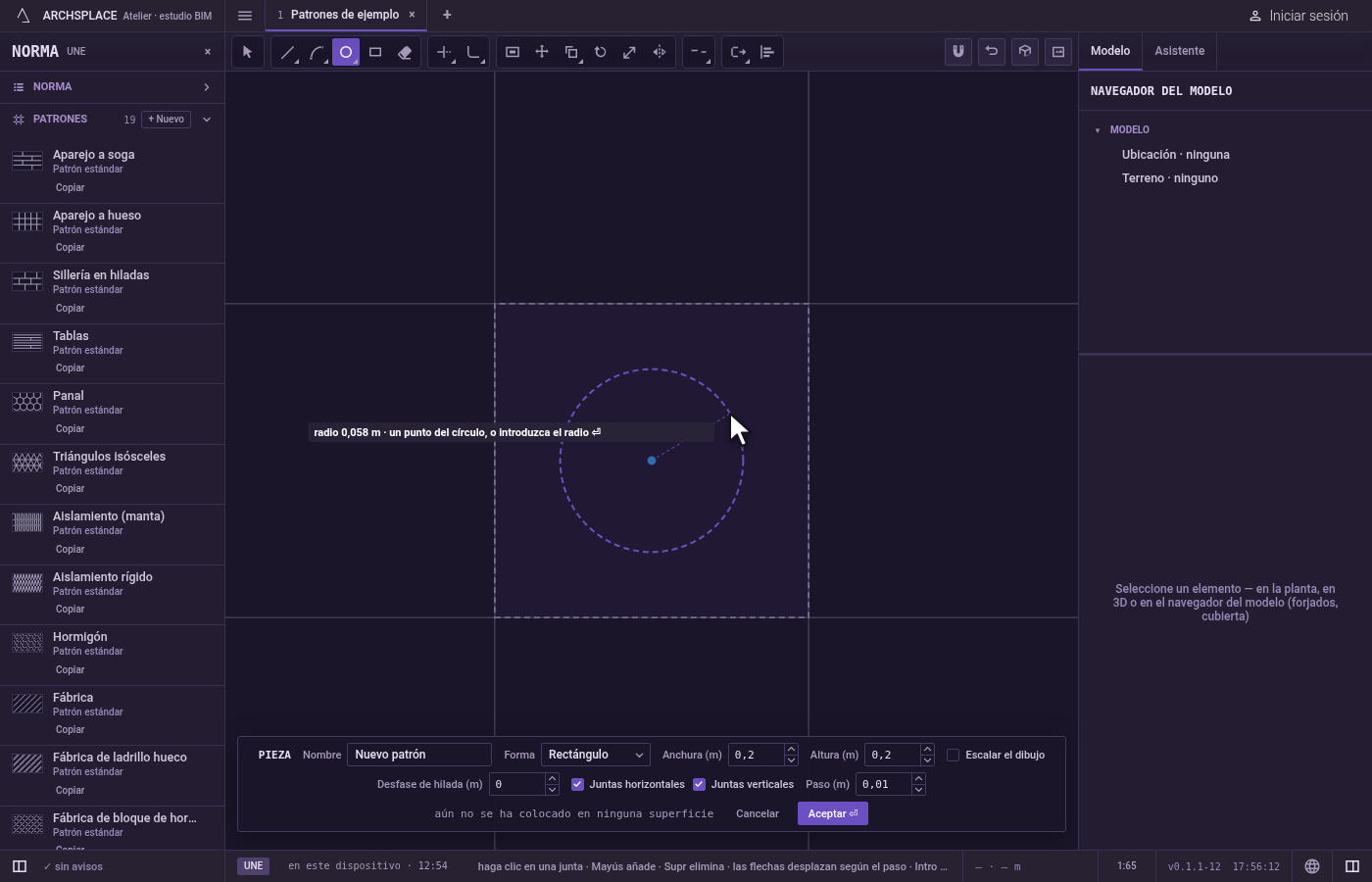

Coloque el centro. Haga clic dentro de la pieza, o escriba
x;yy pulseIntro, medido desde la esquina inferior izquierda de la pieza.

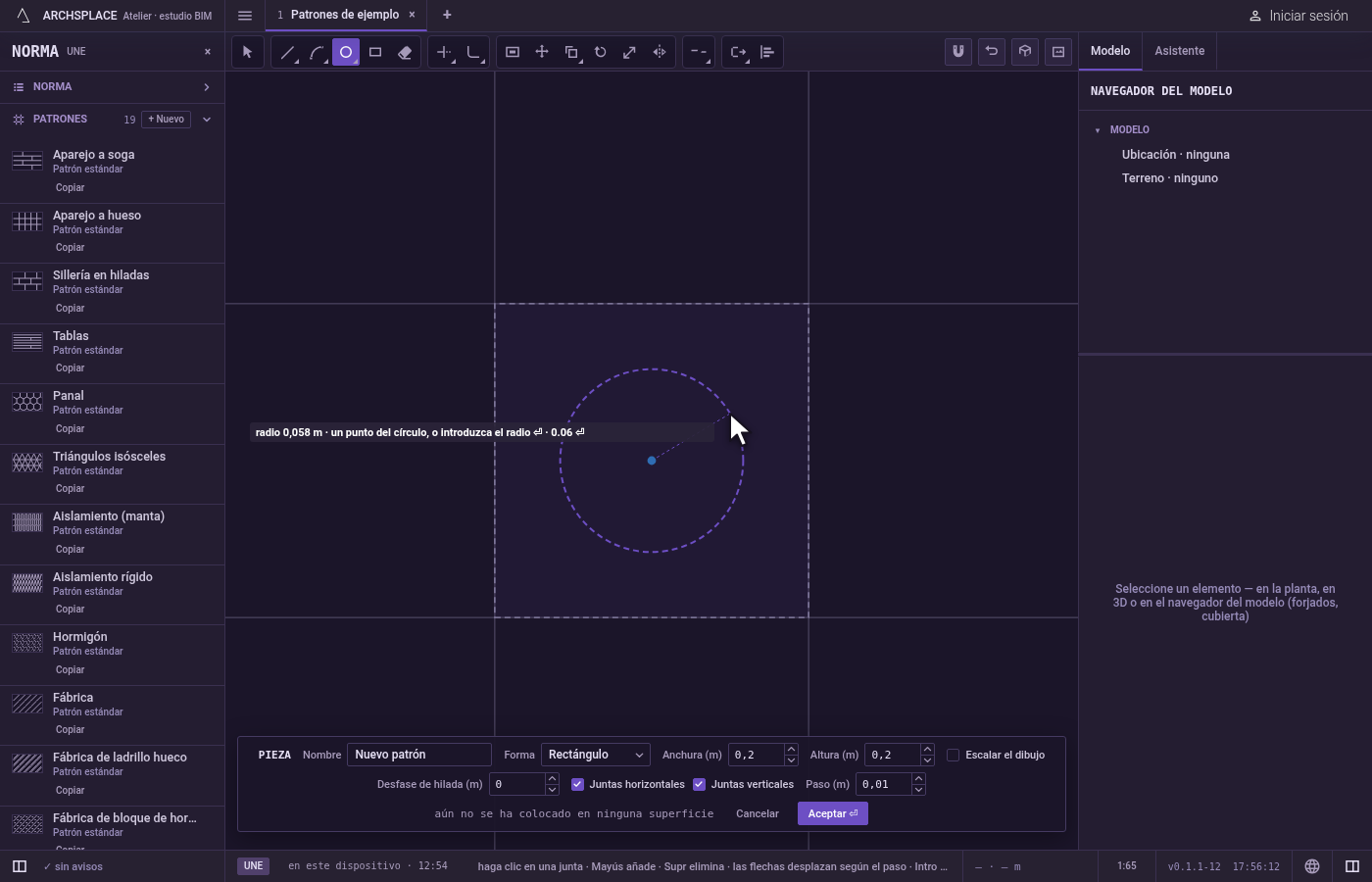

Dé el tamaño. Un círculo de silueta sigue al puntero, con su radio dibujado y mostrado en la indicación. Haga clic en un punto del círculo, o escriba el radio y pulse
Intro. También puede pulsar en el centro y arrastrar, soltando sobre el círculo. Si la silueta se vuelve roja, el clic se rechazaría.

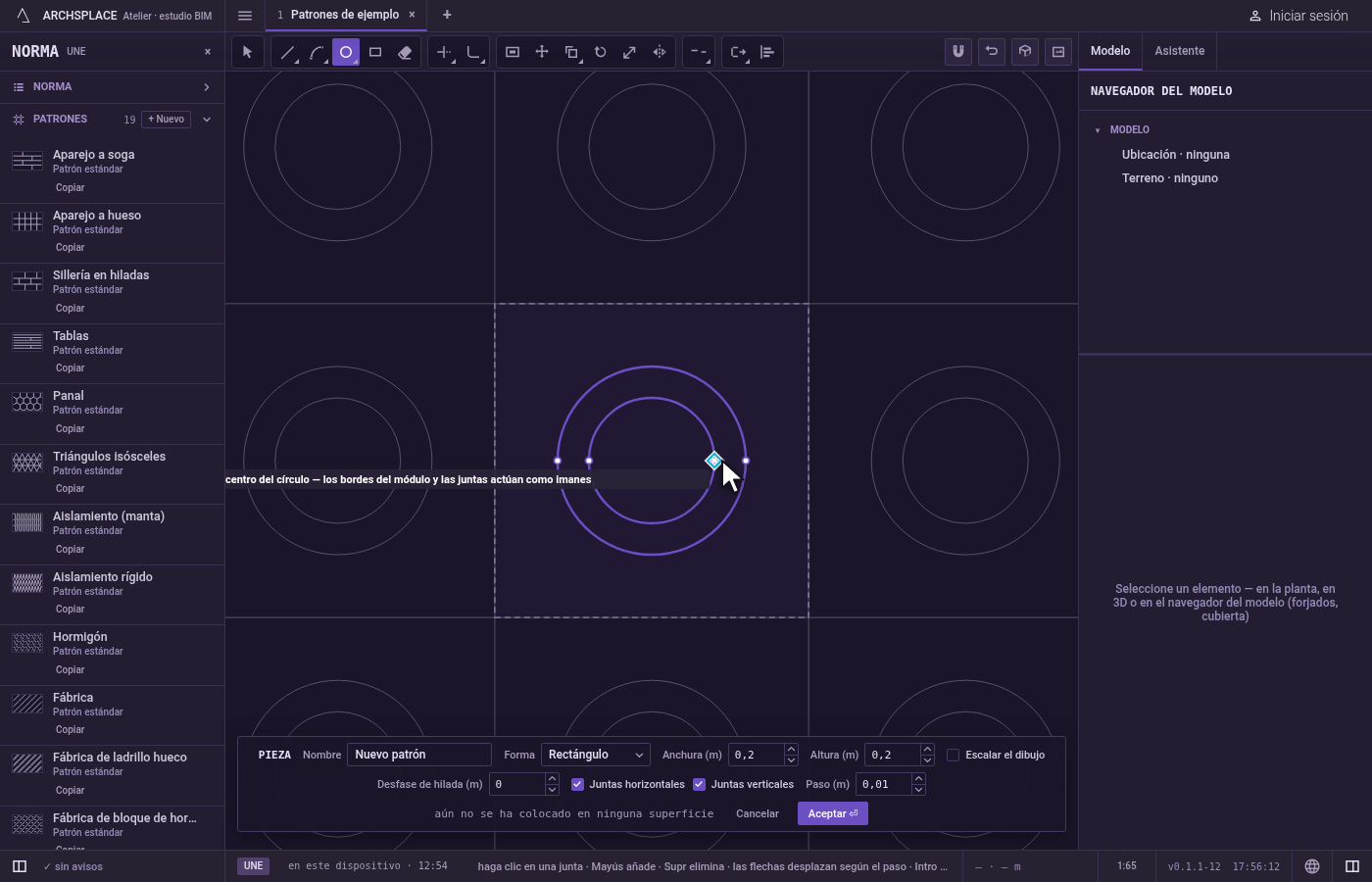

Dibuje el siguiente. El círculo se queda y la herramienta espera un nuevo centro.

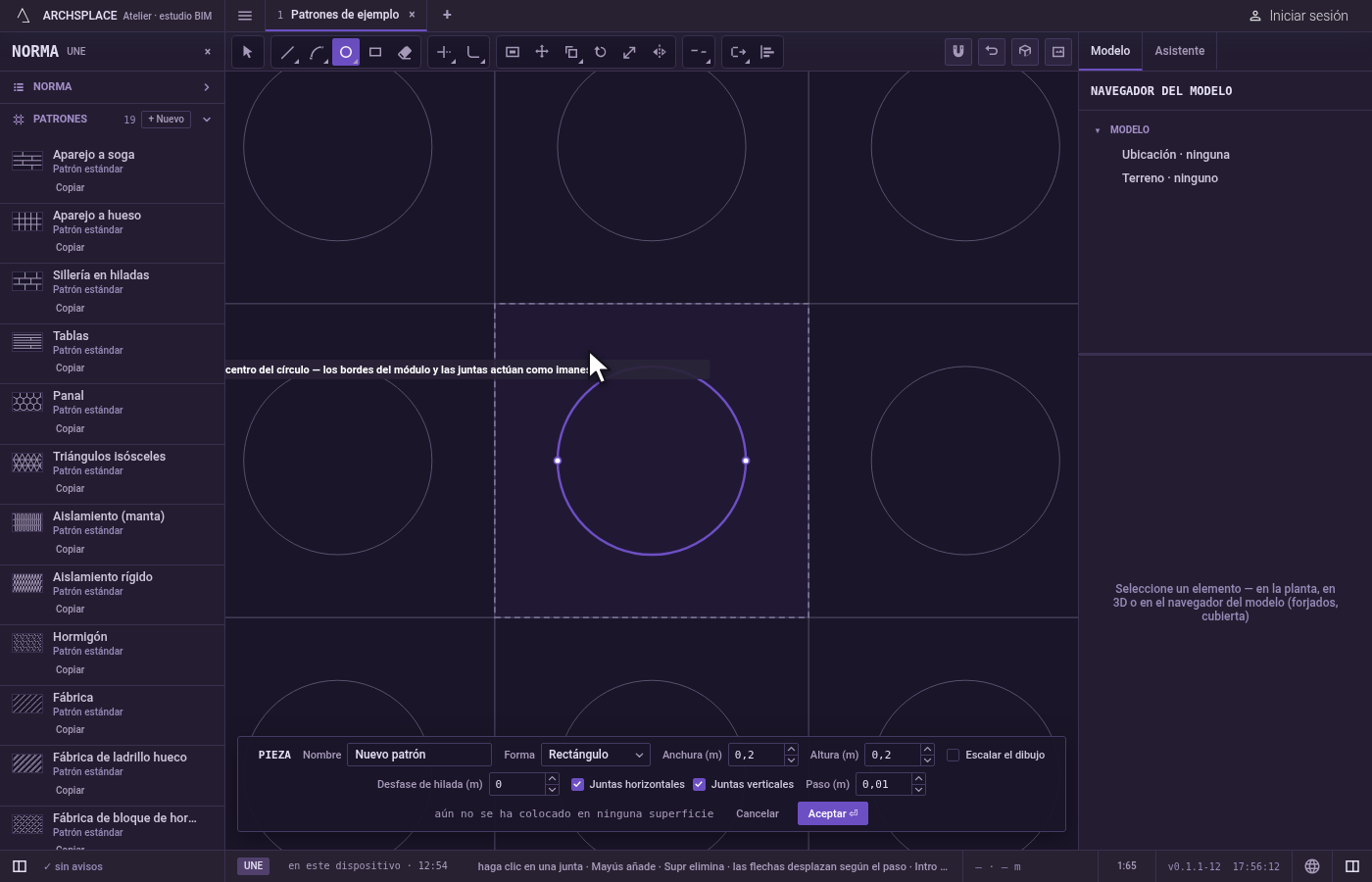

Retroceda o cambie de idea.
Escborra lo que ha escrito y luego descarta el centro.Ctrl+Zdeshace el último círculo.

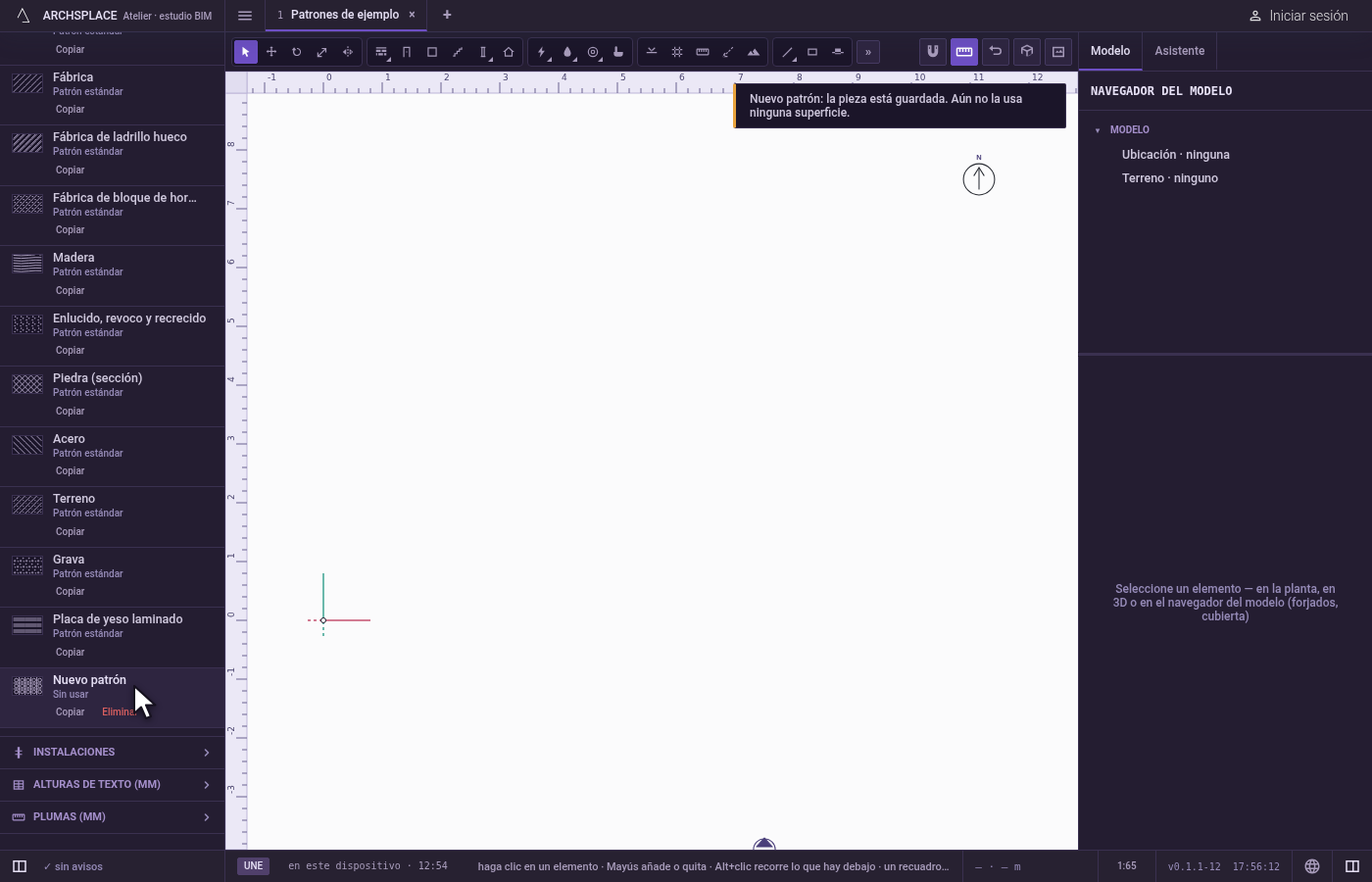

Entregue la pieza. Pulse Aceptar en la barra al pie, o
Introsin nada en la mano.Escsin nada en la mano y sin nada seleccionado cierra el editor sin escribir nada.
Qué rechaza
- Un círculo que sale de la pieza. Si alguna parte de él quedara fuera de la pieza, no se dibuja nada y el editor dice una forma debe quedar dentro del módulo. Su centro sigue en la mano.
- Un círculo demasiado pequeño. Se rechaza un radio de menos de un milímetro, o un segundo clic sobre el centro, con no se admite una junta de menos de 1 mm.
- Cortar el círculo en el borde. Un círculo nunca se corta para que quepa: se conserva entero o se rechaza entero. Lo mismo vale después: si reduce la pieza con Escalar el dibujo desactivado, un círculo que ya no cabe se descarta, y el editor lo cuenta.
Qué escribe en el contrato
Nada mientras dibuja: el círculo se queda en el editor de piezas, donde Ctrl+Z lo quita. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer. Un círculo se guarda como una sola junta cerrada formada por dos semicircunferencias, en metros desde la esquina inferior izquierda de la pieza. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.
Relacionado
Preguntas frecuentes
¿Cómo dibujo un círculo de un tamaño exacto?
Haga clic en el centro, escriba el radio y pulse Intro. El radio va en las unidades del proyecto.
¿Por qué se ha rechazado mi círculo?
Todo el círculo debe quedar dentro de la pieza. Si alguna parte de él cruzara el borde de la pieza, no se dibuja nada, y su centro sigue en la mano para que pruebe un radio menor.
¿Puedo seleccionar la mitad de un círculo?
No. Un círculo es una sola junta: se selecciona, se desplaza y se borra entero. Para conservar una parte, córtelo con Recortar o con Partir, lo que deja un arco.
