Girar
Girar hace rotar elementos de la planta alrededor de un centro en el que hace clic, según el ángulo entre un punto de referencia y un tercer punto, o los grados que introduzca. Con Ctrl pulsada gira una copia y conserva el original.
Qué es
Girar hace rotar lo que tiene seleccionado alrededor de un centro. Se hace con cuatro clics, igual que en la vista 3D: el elemento (o la selección que ya tiene), el centro, un punto de referencia que indica dónde empieza el giro y el punto que indica dónde termina. El ángulo entre la referencia y el último punto es el giro. Una vez fijado el centro, también puede escribir el ángulo en grados.
Los muros, las tuberías y las vigas giran como una red: las esquinas que comparten con muros no seleccionados los siguen, y un muro que termina contra la cara de un muro girado sigue apoyado en ella. Los pilares y los aparatos sanitarios giran también su propia orientación. Con Ctrl pulsada, Girar gira una copia y deja el original donde estaba.
Cuándo usarlo
- Para colocar un ala de la planta en ángulo respecto al resto.
- Para orientar correctamente un aparato sanitario o un pilar.
- Para colocar copias alrededor de un centro, como pilares sobre un círculo, con una sola copia y un número.
Los pasos

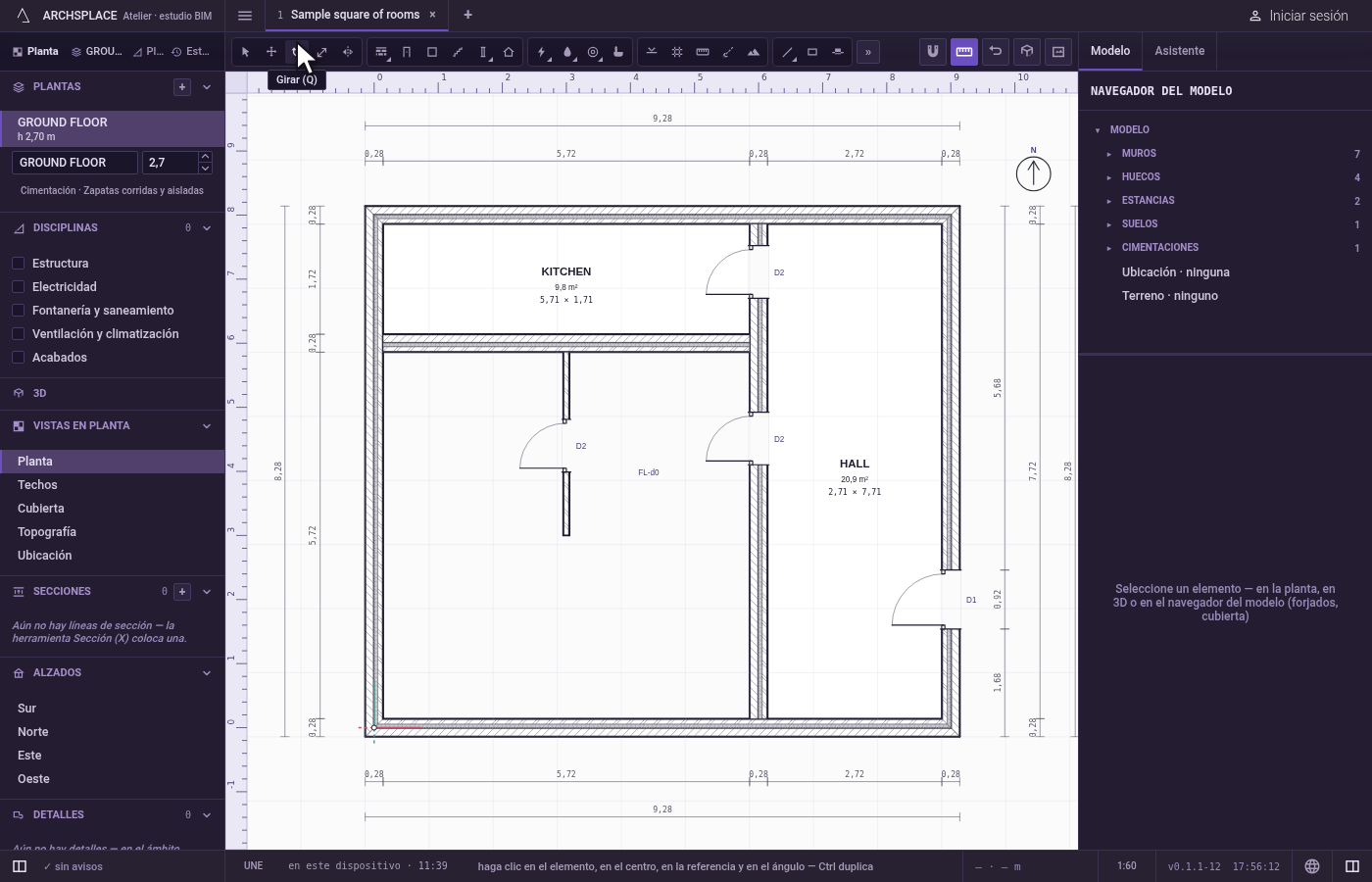

Tome la herramienta. Pulse
Q, o haga clic en el botón Girar. Si ya tiene una selección, es lo que gira.

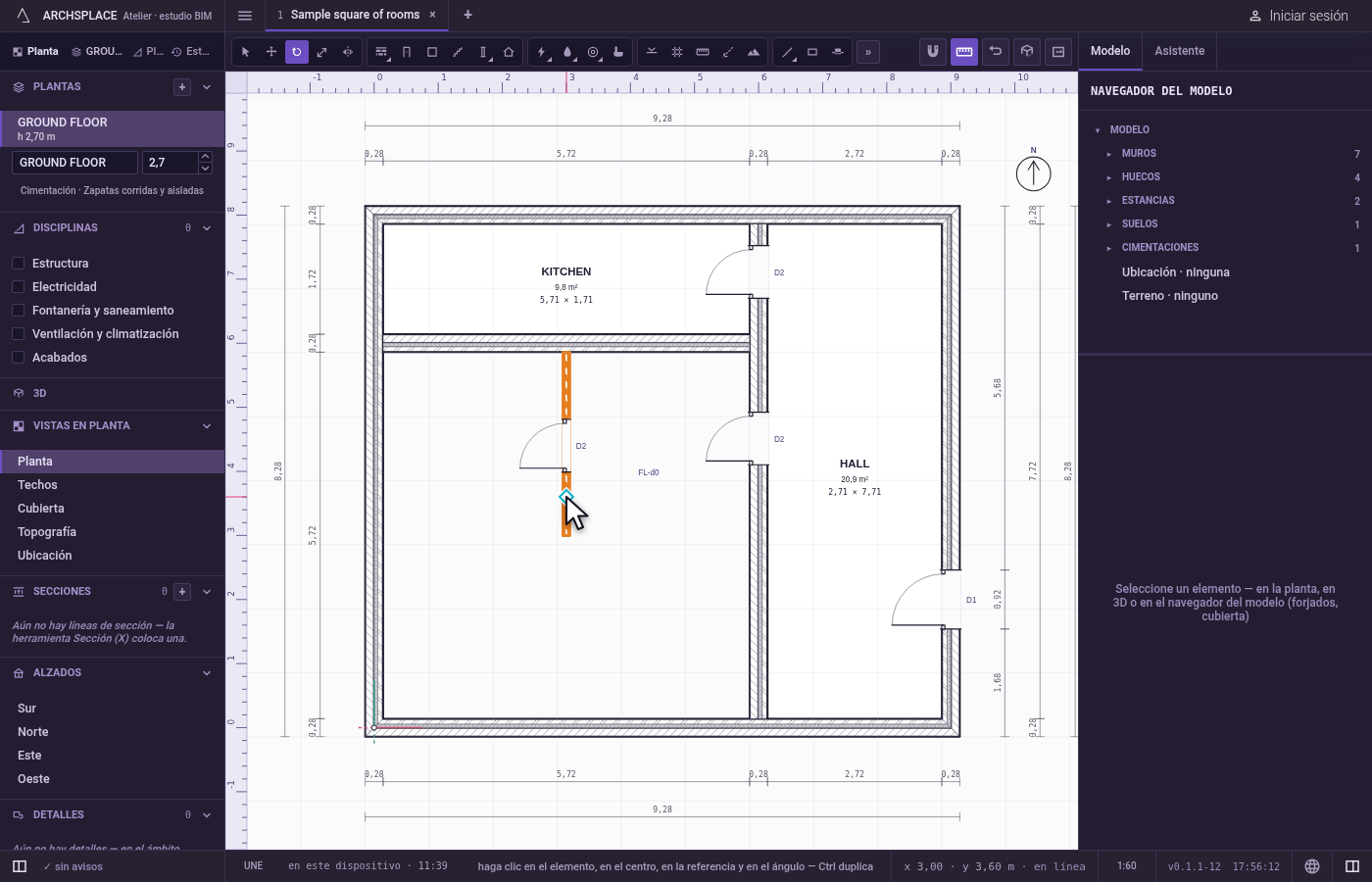

Haga clic en el elemento. Haga clic en el elemento que gira; con varios elementos seleccionados, un clic en cualquiera de ellos los gira todos. Si ya tiene una selección, un primer clic en un espacio vacío se salta este paso y se toma como el centro.
Haga clic en el centro. El imán fija el clic en la esquina, el punto medio o el cruce más cercano a su alcance, de modo que el giro pivota exactamente ahí.
Haga clic en la referencia. Haga clic en un punto que marque dónde empieza el giro, a menudo un extremo del propio elemento. A partir de ahí, una silueta de los elementos girados sigue al cursor.

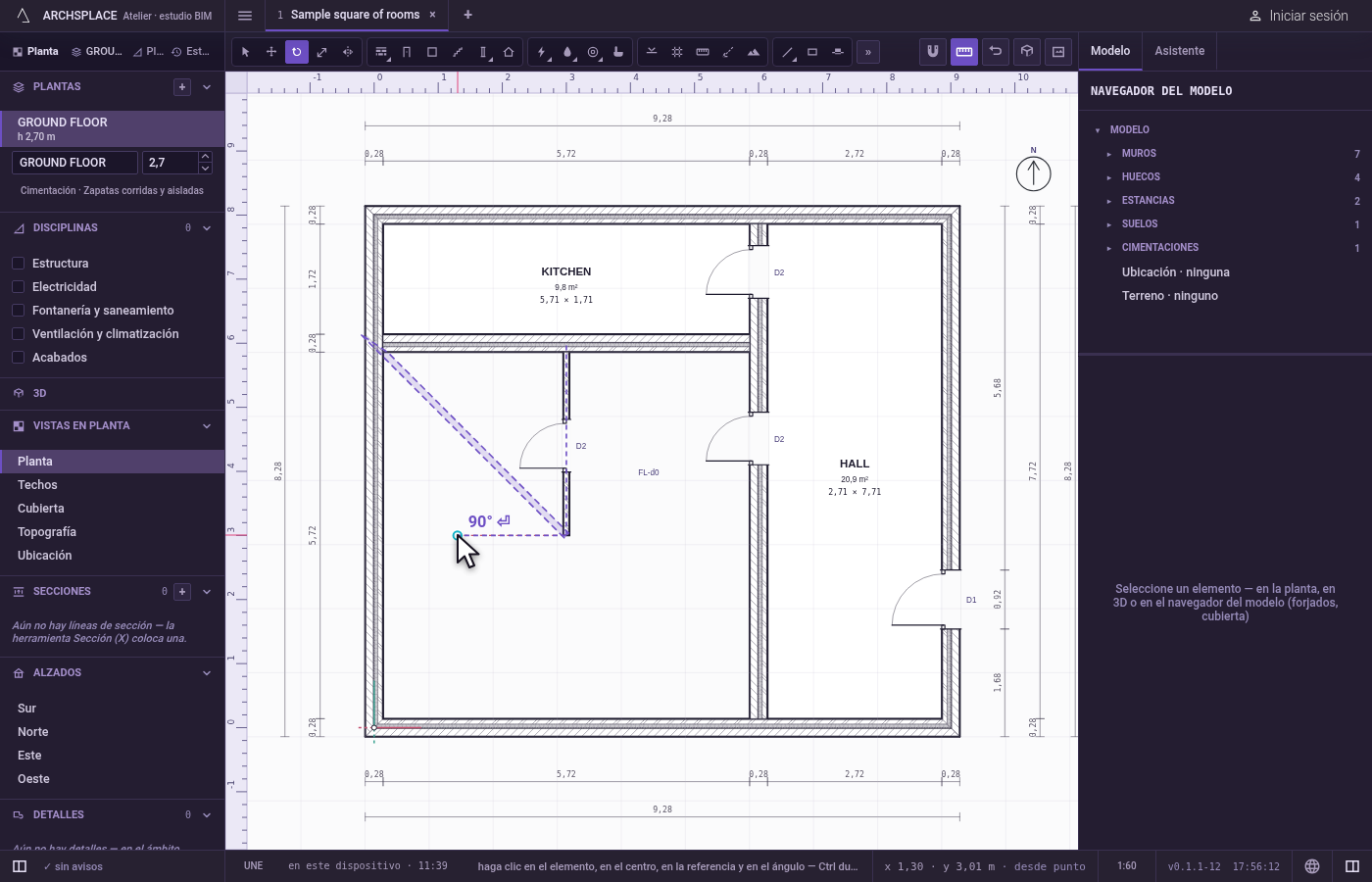

Haga clic en el ángulo, o escríbalo. Mueva el cursor hasta que la silueta quede donde quiere y haga clic. Mayús fija el ángulo en incrementos de 15 grados y F8, mientras esté activada, en incrementos de 90 grados. O escriba el ángulo en grados y pulse Intro: los elementos giran esos grados, en sentido antihorario si el número es positivo. Mantenga pulsada
Ctrl(⌘en Mac) al hacer clic o al pulsar Intro para girar una copia.

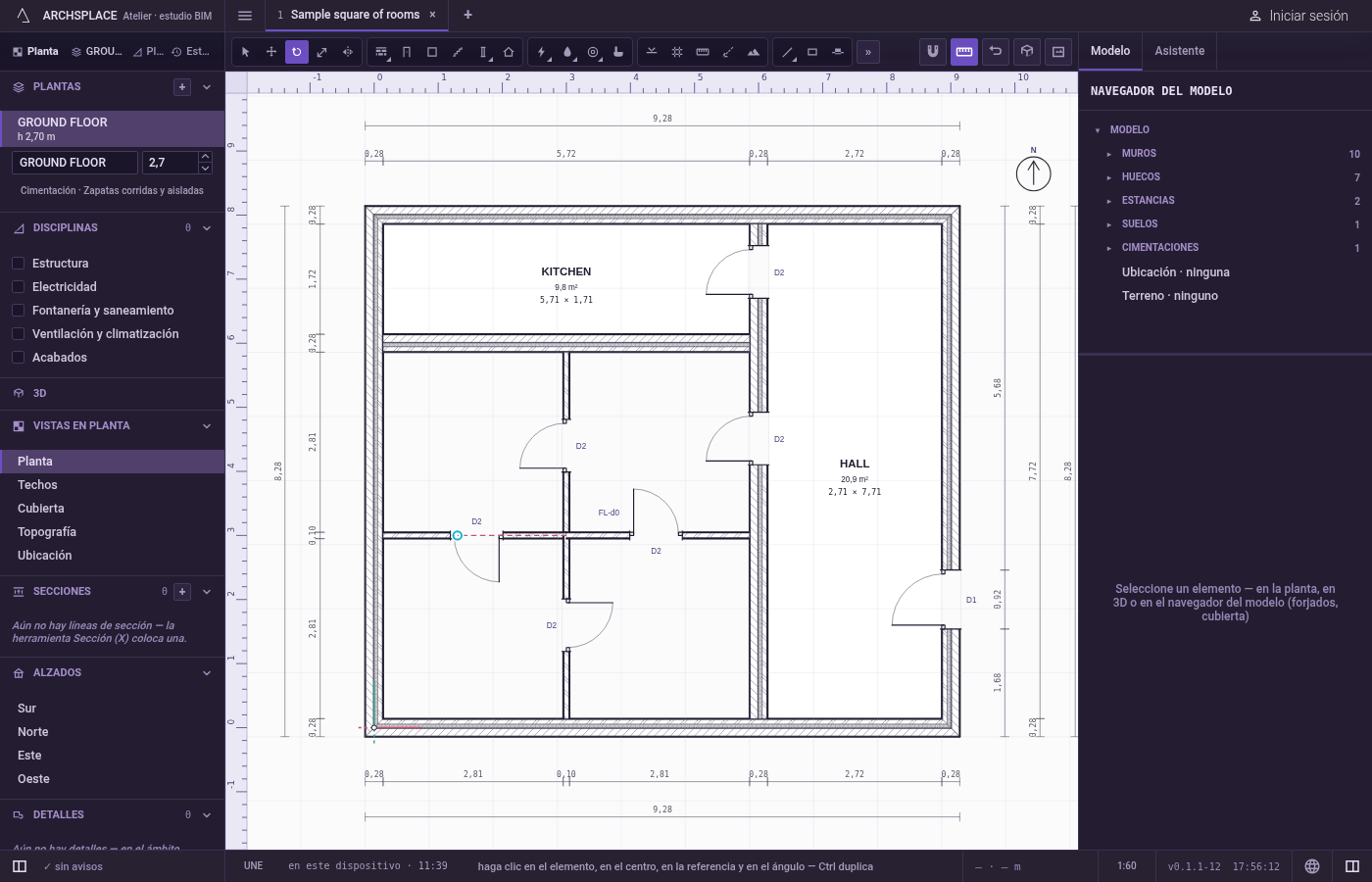

Siga girando. Justo después de una copia girada, escriba
xy un número, y luego Intro, para repetir el mismo giro alrededor del mismo centro hasta tener ese número de copias.
Qué rechaza
- Un elemento alojado por separado. Una ventana, una puerta o un mecanismo de muro van con su muro. Si lo gira solo, se queda como estaba y un mensaje le indica que gire el muro.
- Un componente invertido. Una instancia de componente gira, pero nunca cambia de tamaño ni de lateralidad.
- Un giro que rompería una unión. Un giro que dejara un muro, una tubería o una viga con menos de un centímetro no escribe nada y explica el motivo.
- Las anotaciones. Una cota, un detalle o el marco de una llamada no giran con Girar.
Qué escribe en el contrato
Un paso, que se anula con un solo Deshacer. Cada elemento girado recibe sus nuevos puntos: los dos extremos de un muro, la posición y el ángulo de un pilar, la posición y el ángulo de un aparato sanitario, la línea de huella de una escalera, las esquinas de una cubierta. También se escriben los extremos de los muros, tuberías y vigas unidos a ellos. Una copia añade entradas nuevas al final de sus listas en lugar de cambiar los originales.
Conceptos
Preguntas frecuentes
¿Cómo giro un ángulo exacto?
Seleccione los elementos, pulse Q, haga clic en el centro, escriba el ángulo en grados y pulse Intro. Un ángulo positivo gira en sentido antihorario.
¿Puedo girar una ventana o un enchufe por separado?
No. Una ventana, una puerta o un mecanismo de muro van con su muro: el estudio lo indica y lo deja como está. Gire el muro, y lo que aloja gira con él.
¿Cómo copio elementos alrededor de un centro?
Gírelos una vez con Ctrl pulsada y escriba x y el número total, por ejemplo x6, y pulse Intro: el mismo giro se repite alrededor del mismo centro.
